Объект: г. Москва ул. Милашенкова

Здравствуйте, уважаемые посетители!

– Разрешите Вам представить последовательность работ на фото и видеоматериалах - по капитальному ремонту раздельного санузла (ванная комната и туалет), со сломом старой сантехкабины (ацэид) и дальнейшей перепланировкой, по адресу: г. Москва ул. Милашенкова д. 16. (лето 2012 г.)

Hа примере данного объекта, Вы своими глазами увидите всю последовательность ремонта ванной комнаты и санузла - начиная от демонтажа и заканчивая установкой сантехнических приборов и оборудования, а также немало важные темы, с которыми пришлось столкнуться во время ремонта и варианты их обустройства -

- (каждое из 176 фото имеет свой порядковый номер и краткое, последовательное описание ремонта (аннотацию))

После всех возможных согласований того, что заказчик желает видеть в будущем и приобретения первоочередных черновых материалов, приступаем к работе...

Приятного Вам просмотра! Увеличить фото - клик мышкой по большому фото

Следующее фото - клик мышкой по большому фото или стрелки на клавиатуре

Предыдущее фото - стрелка "назад" на Вашем браузере или стрелки на клавиатуре

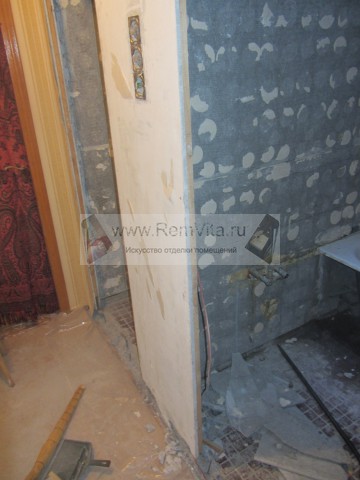

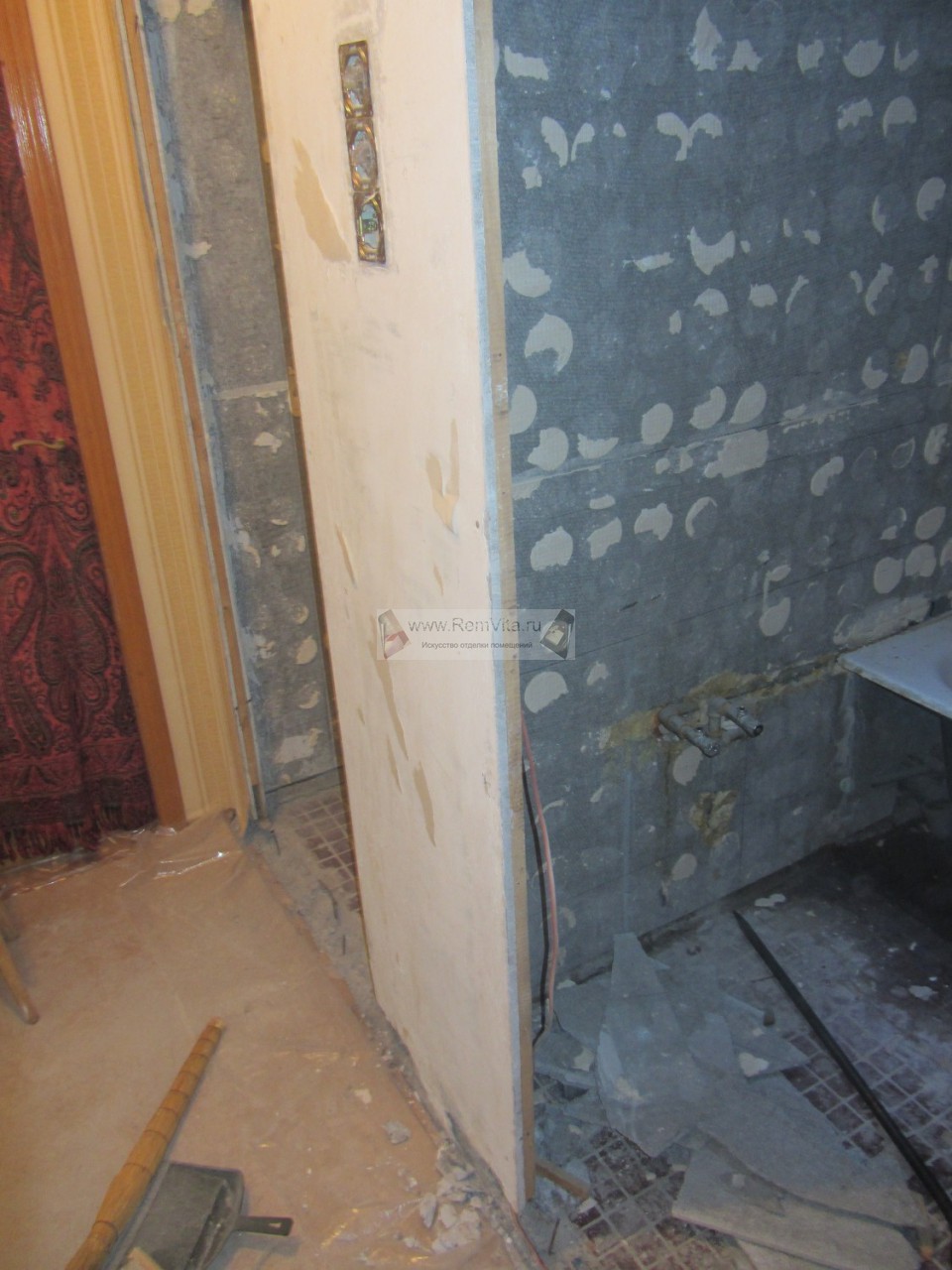

- 1 - Ремонт ванной комнаты и санузла - начинаем с демонтажа:
  демонтаж старой кафельной настенной и напольной плитки, экрана под ванной, всей имеющейся сантехники, а также старых дверей и,
  далее - стен и потолка ( сантехкабины из ацэида) ванной комнаты и санузла...
img 1

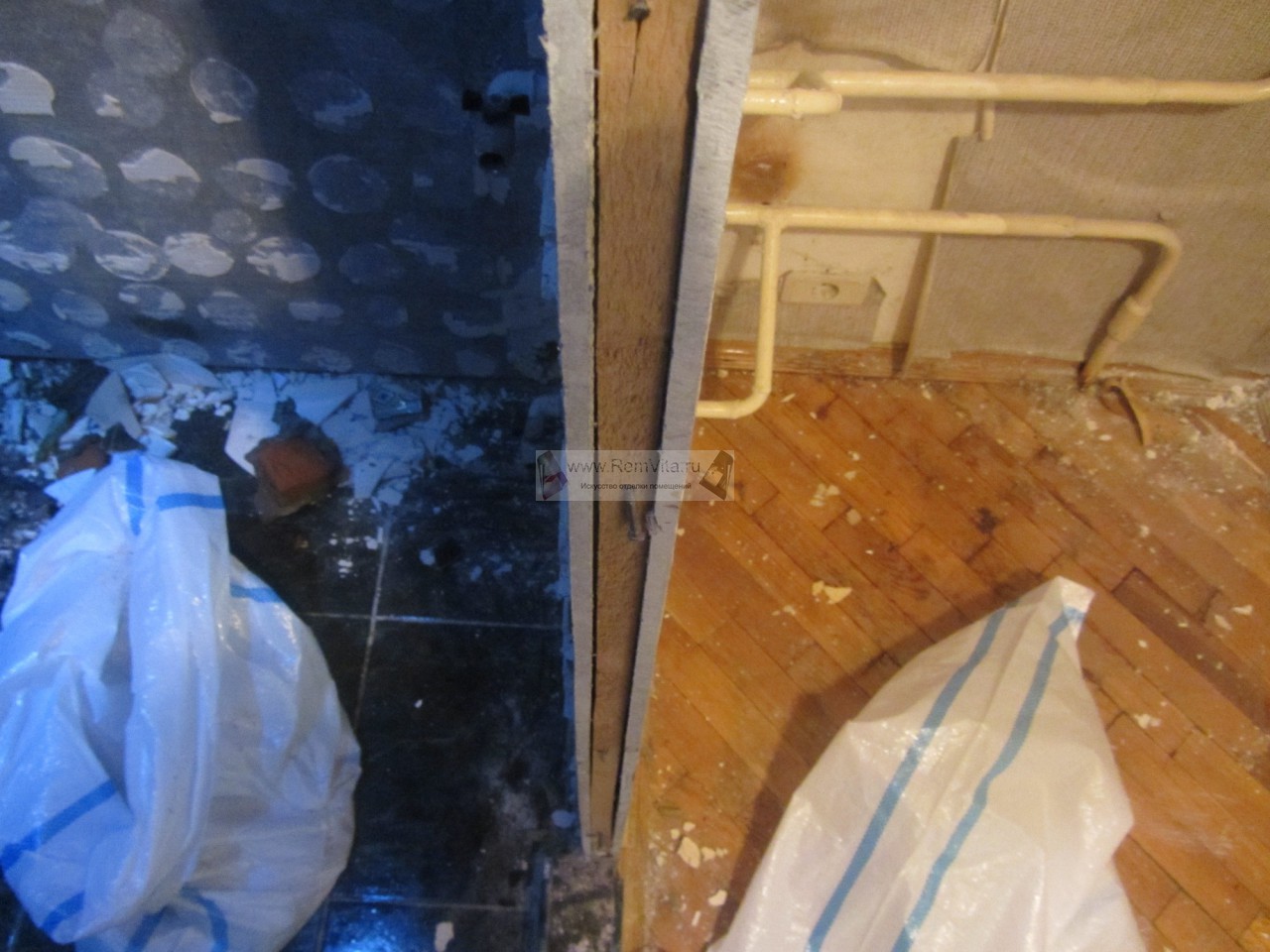

- 2 - Толщина стен сантехкабины (слева ванная – справа коридор) -
  - демонтаж сантехнической кабины из ацэида (шифер)
img 2

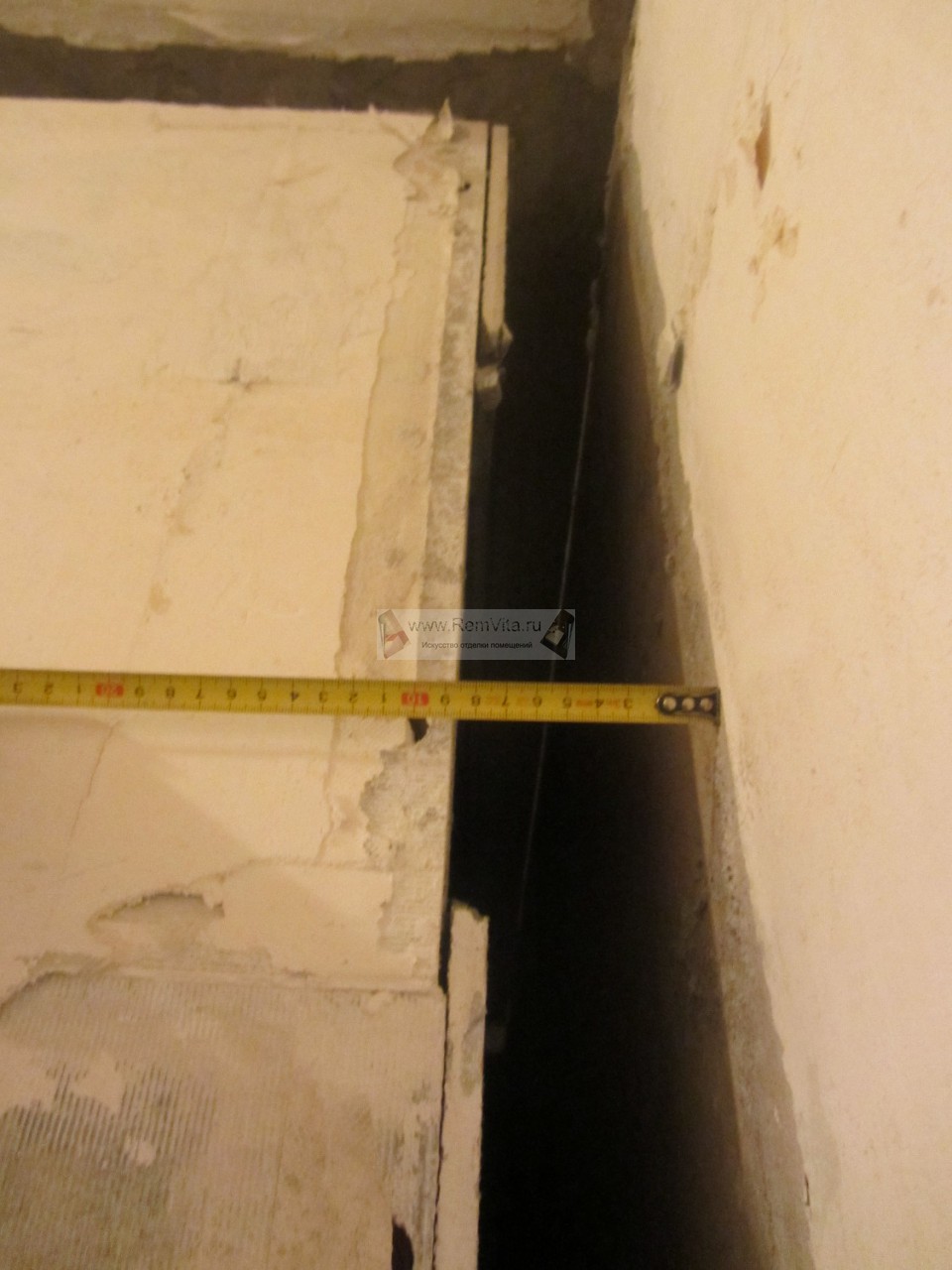

- 3 - После демонтажа декоративной панели (из ДСП) по периметру внешней стены (стены с дверьми), Вы можете видеть расстояние между несущей, бетонной стеной и стеной сантехкабины, при этом не стоит забывать и о толщине стены самой сантехкабины + 6 см.!
img 3

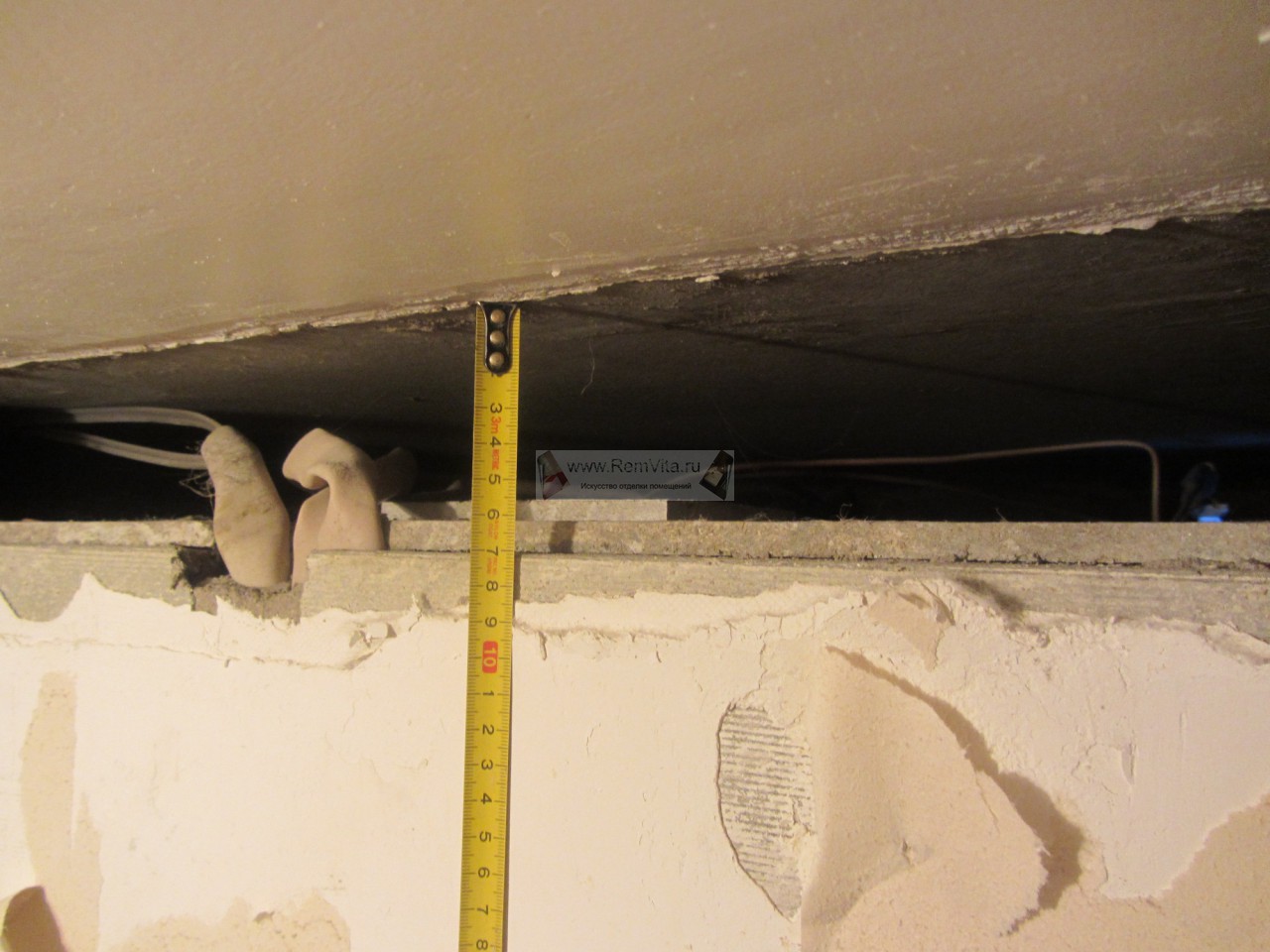

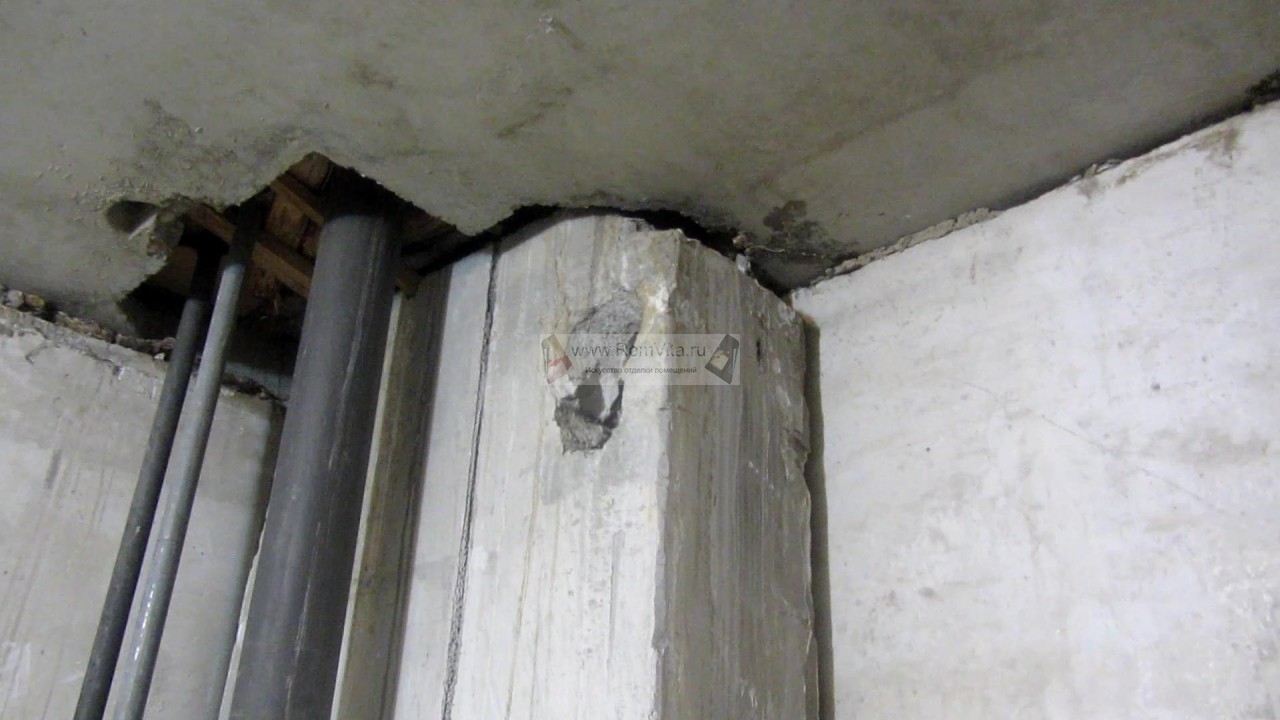

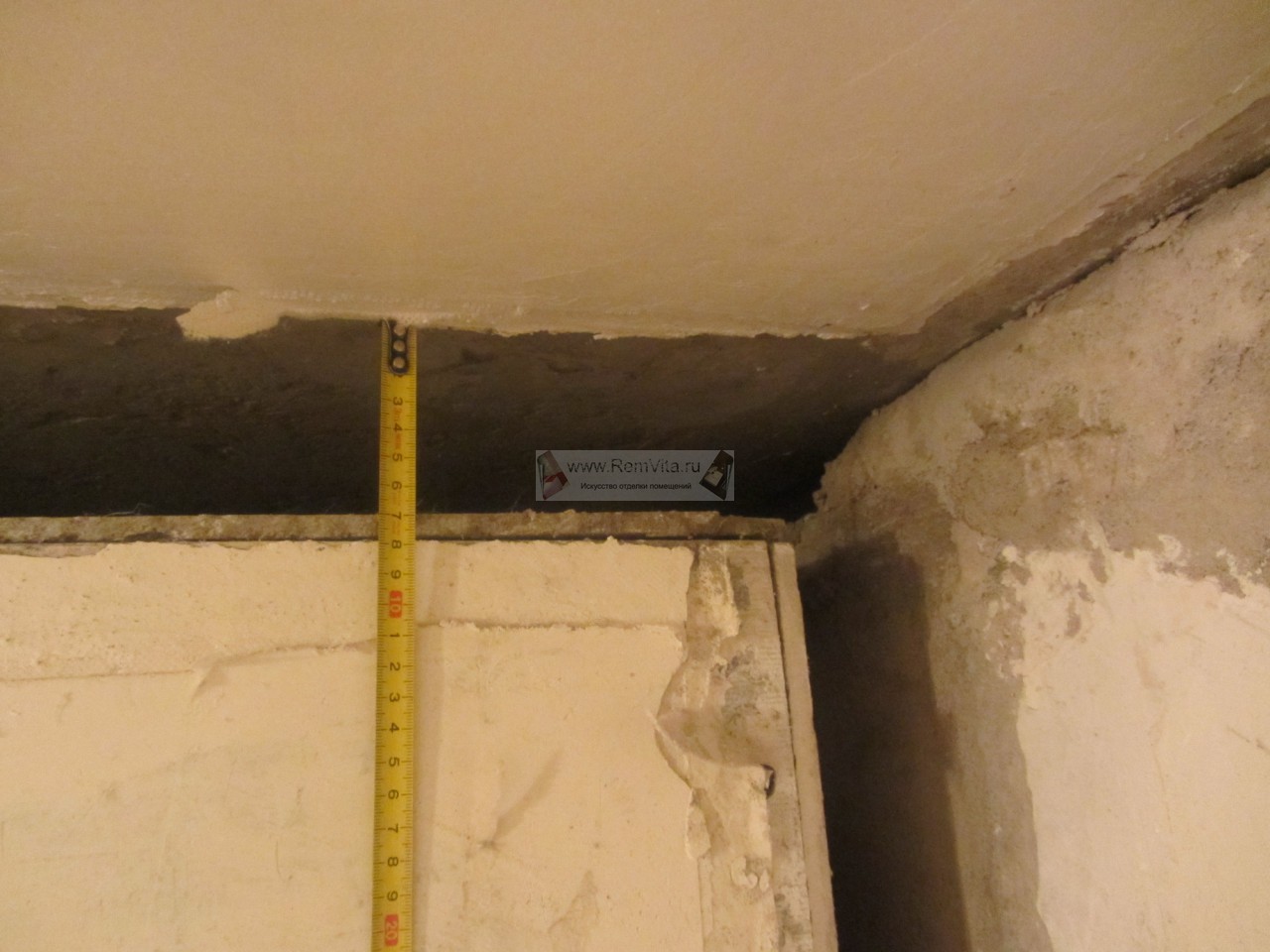

- 4 - Такая же история и под потолком: расстояние между несущим,
  бетонным перекрытием и потолком сантехкабины,
  при этом не стоит забывать и о толщине стенки - (потолка)
  самой сантехкабины = (+6 см)!
  Итого: потолок опущен на 12 -13 см....
img 4
- 5 - Расстояние между бетонным потолком и потолком сантехнической кабины.
  - Всю эту полезную площадь мы присоединим к ванной комнате и санузлу...
img 5
- 6 - Плинтус (пластик) вдоль ванны, якобы обеспечивал герметичность
  сопряжения ванны и стены, облицованной, сантехнической кабины (ацэид) -
  - но «вода дырочку найдёт!»
img 6

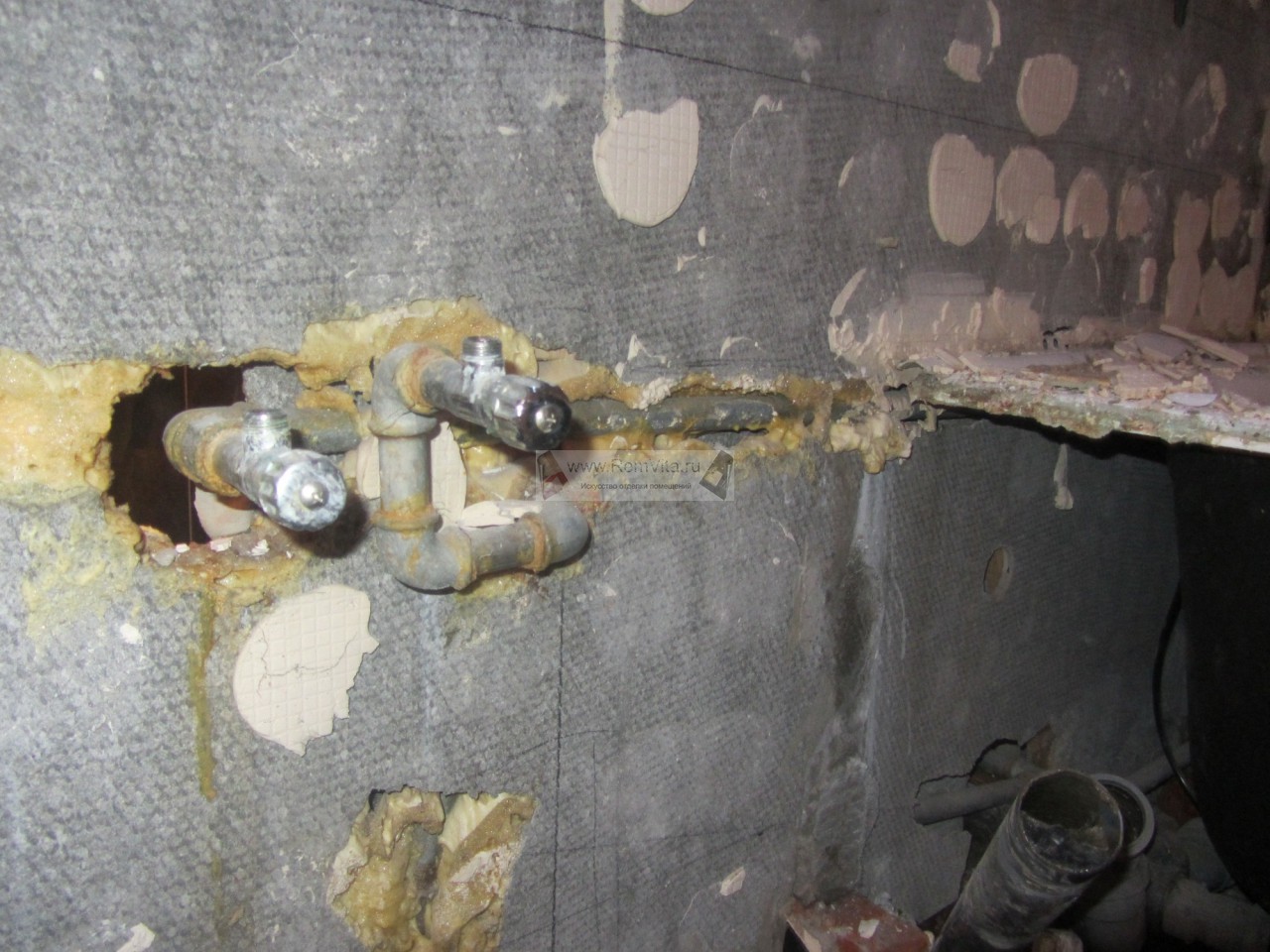

- 7 - Подводка к мойдодыру (раковине) и остальным приборам в ванной комнате, была выполнена металлической оцинкованной трубой ½"
  - со множеством замурованных в стене
  и недоступных для обслуживания соединений,
  Кроме этого были установлены не качественные (силумин) краны для подключения смесителя, которые при демонтаже, просто развалились в руках.
img 7

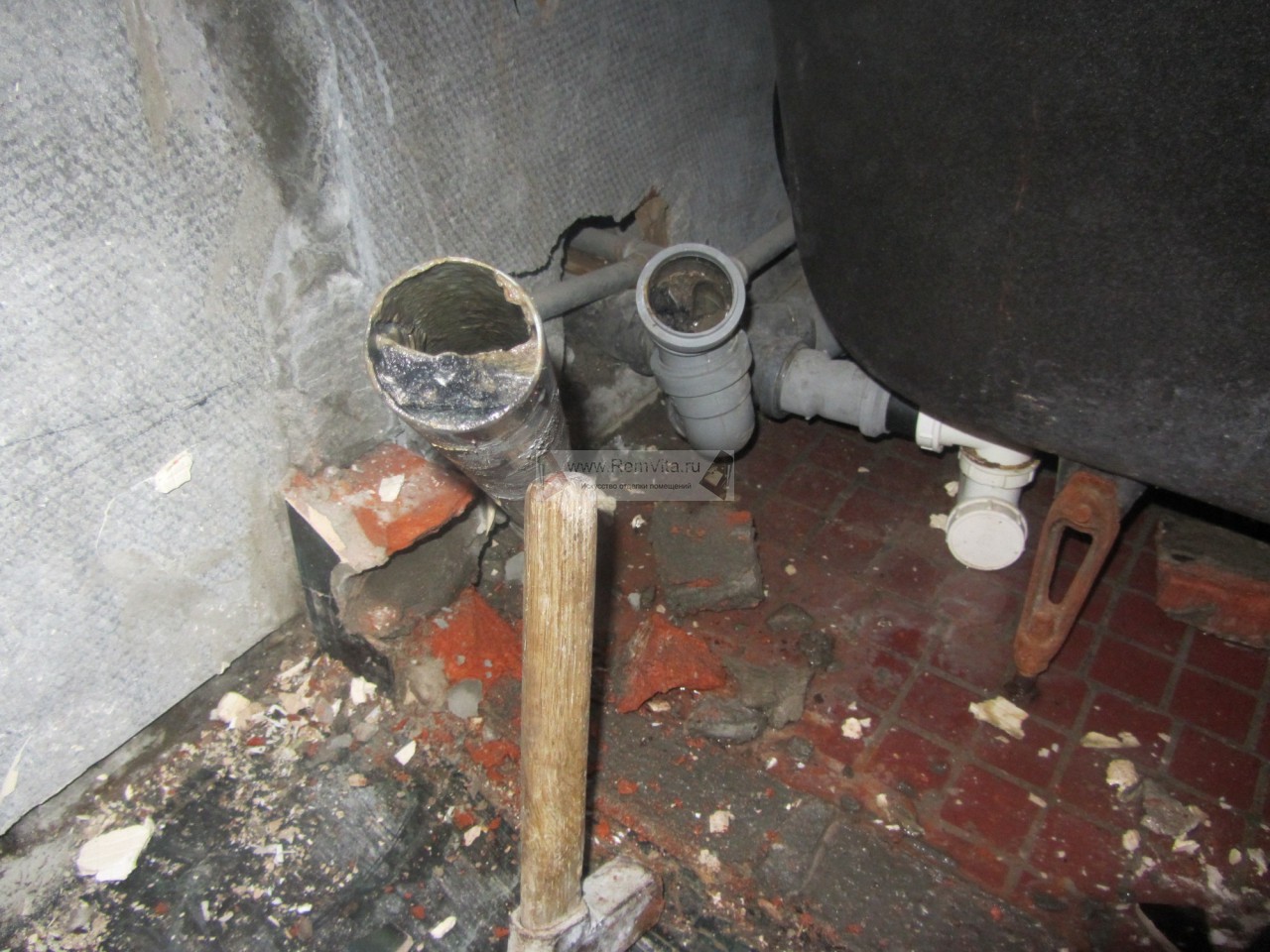

- 8 - После демонтажа экрана (из кирпича) под ванной и фановой ПВХ трубы (канализация) можно увидеть что труба на половину забита - это означает , что был выполнен неправильный уклон при монтаже фановых (канализационных) труб ,
  или его вовсе не было.
img 8

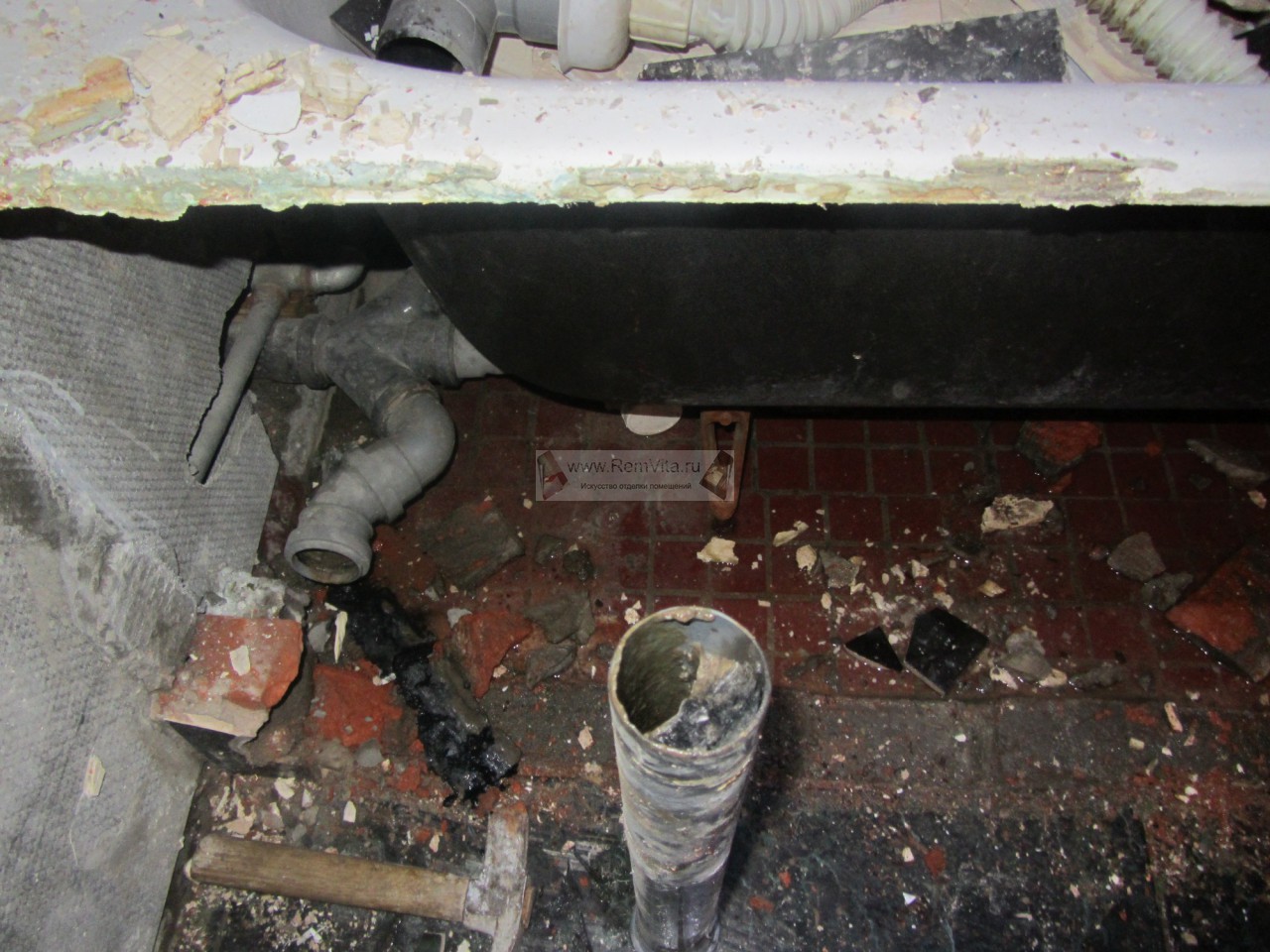

- 9 - Общий вид демонтажа старых труб..
  труба наполовину засорена.!
img 9

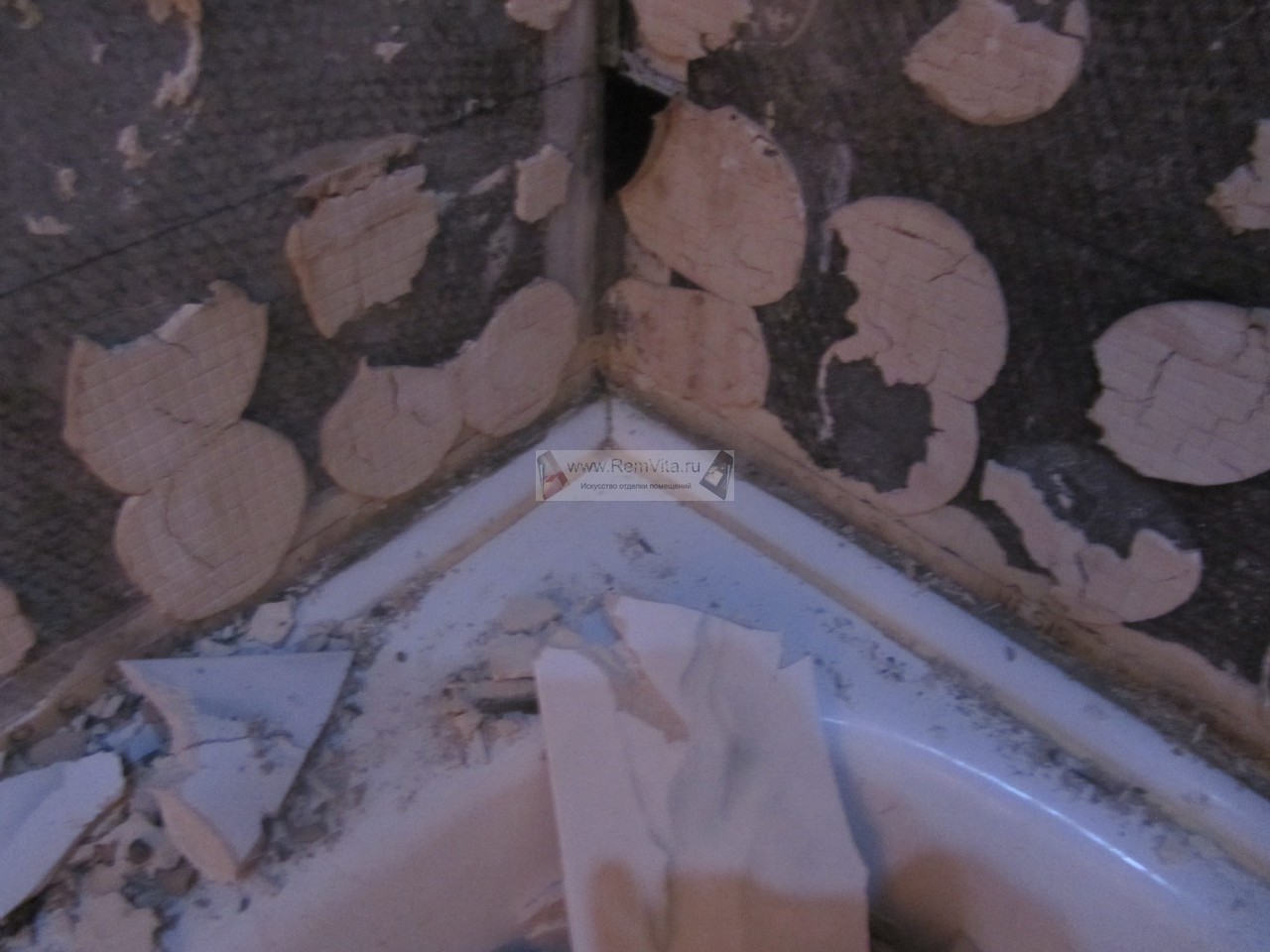

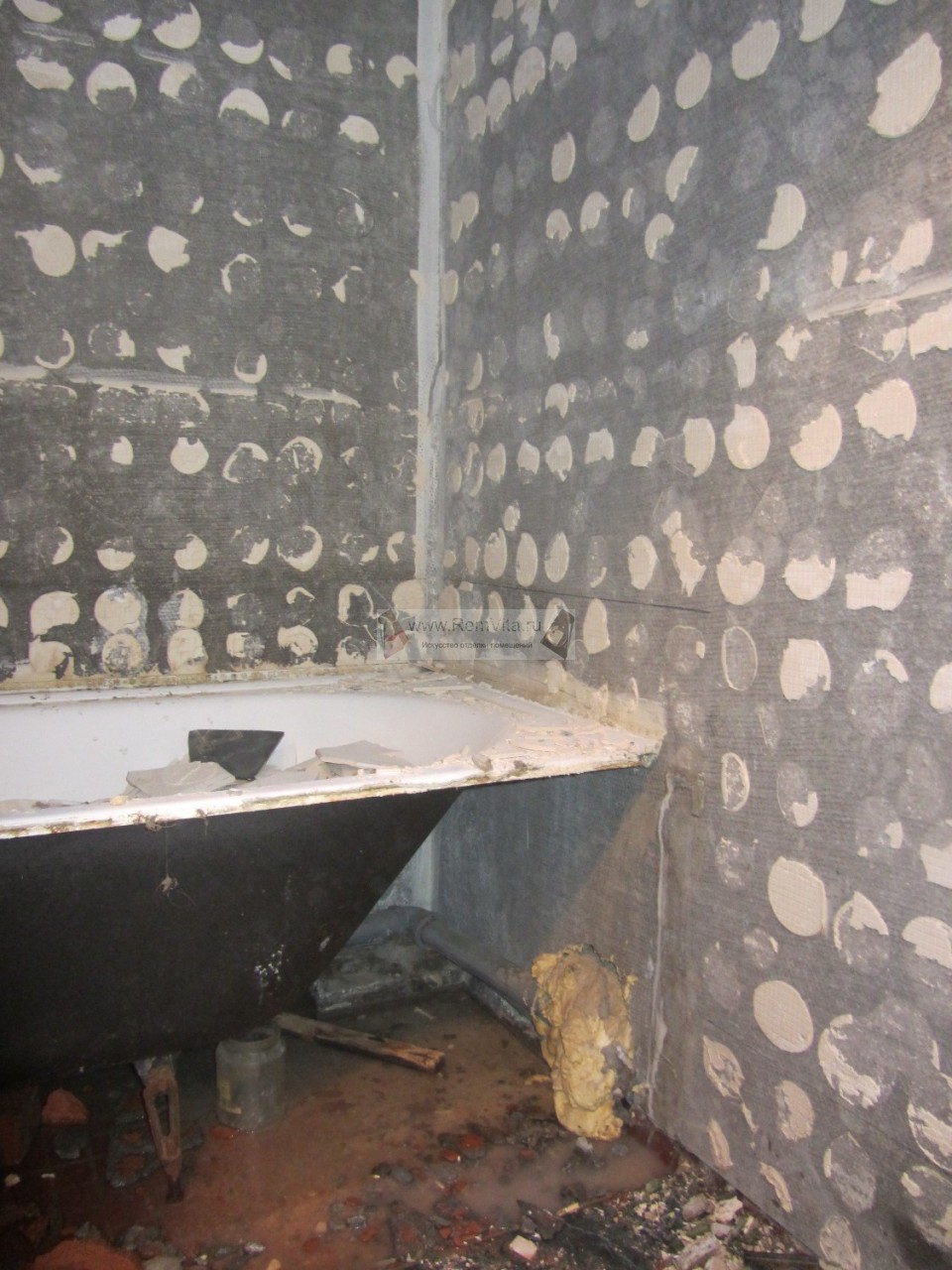

- 10 - Общий вид после первичного демонтажа плитки и экрана под ванной (кирпич), -
  - («вода дырочку найдёт!»).
  - На фото по ремонту ванной комнаты Вы видите, что облицовка стен
  производилась способом нанесения клея на плитку по углам, а не по всей площади,
  что не допустимо при качественном ремонте ванных комнат и санузлов!
img 10
- 11 - В Ваших интересах не затягивать с ремонтом ванной комнаты и не доводить её тем самым до плачевного состояния...-

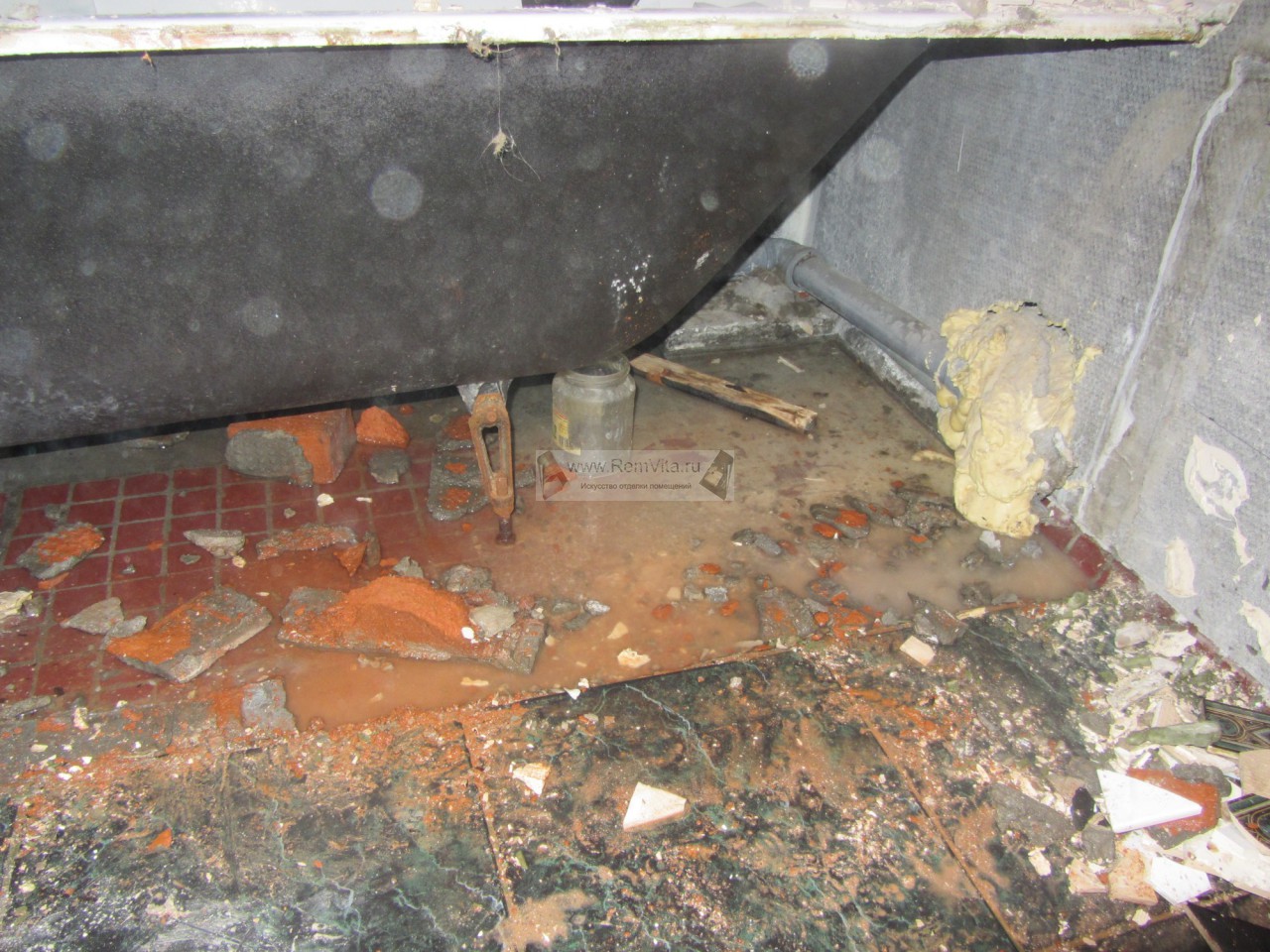

  - Вид под ванной, после демонтажа экрана под ванной (кирпич) и плинтуса (пластик) по периметру ванной
  - «вода дырочку найдёт!».
img 11

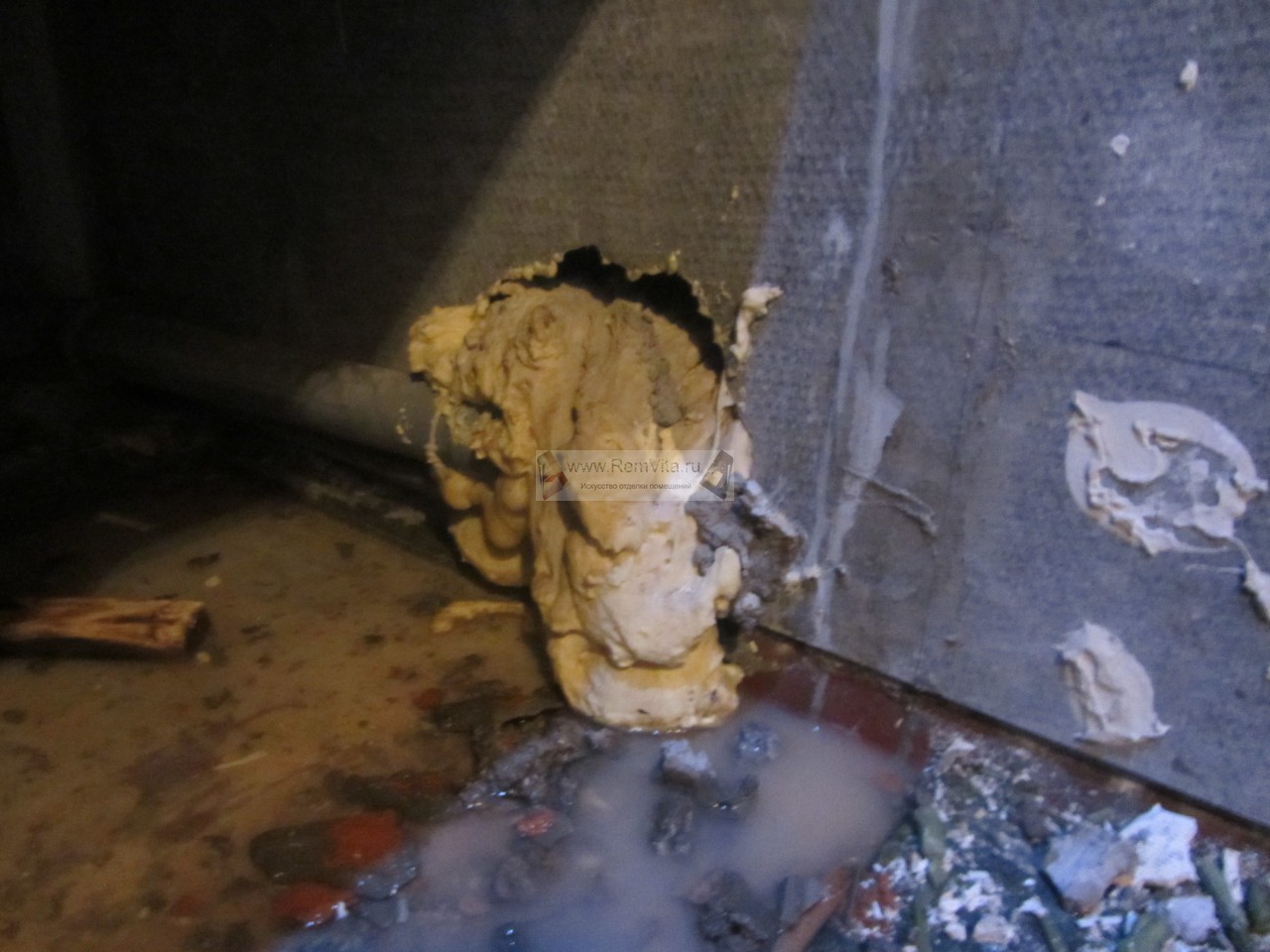

- 12 - Труба ПВХ, вместе с трубой ХВС, уходит за стену (в отверстие, выдолбленное в ацэиде) и выходит в коридоре (на фото № 2- справа),
  где, на паркете и была установлена стиральная машинка – выход из положения???
img 12

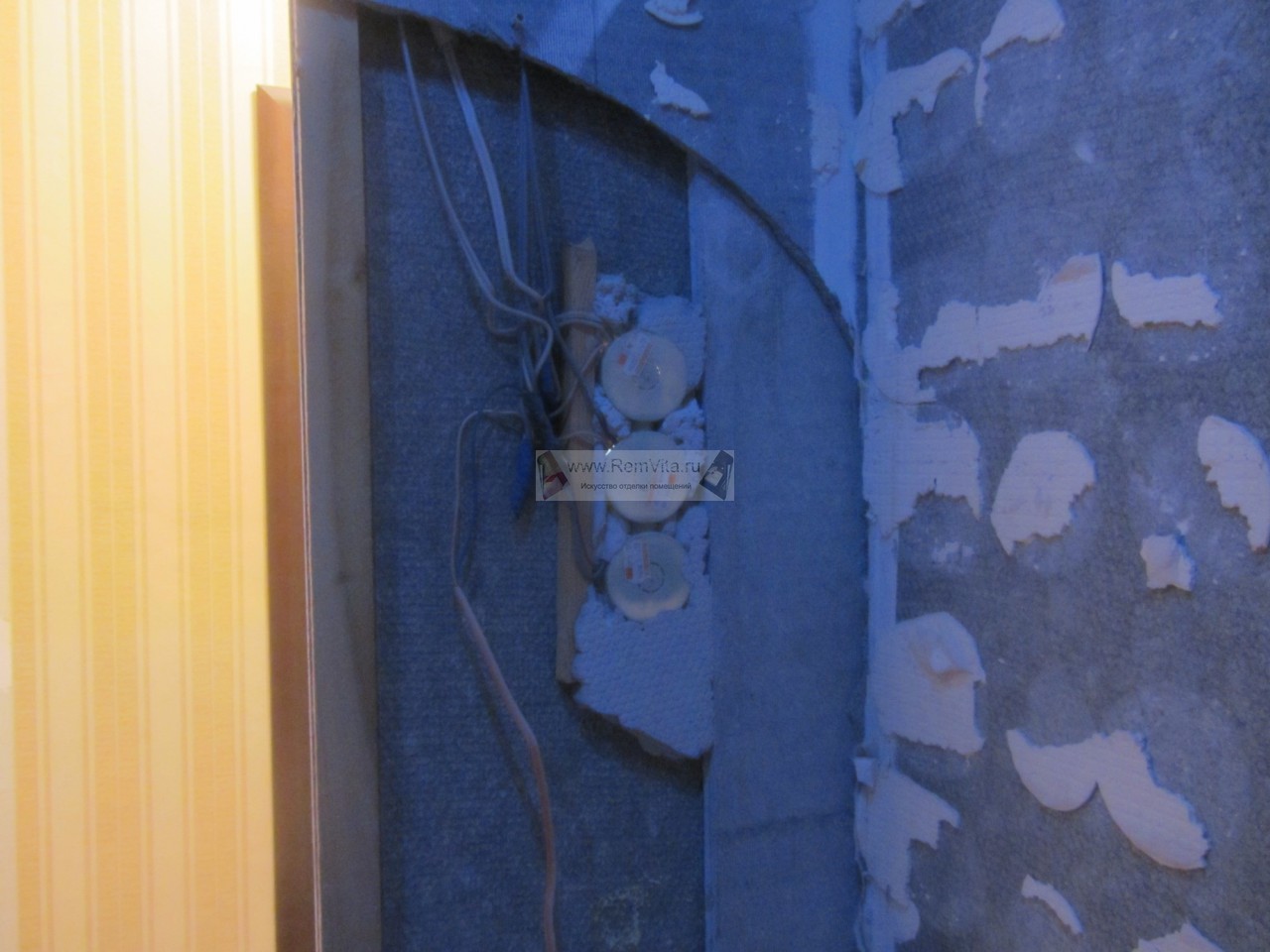

- 13 - «Картина маслом!» - обратите внимание на соединения и копну проводов внутри стены сантехкабины из ацэида для монтажа тройного блока выключателей и розетки – внешний вид со стороны ванны.
img 13

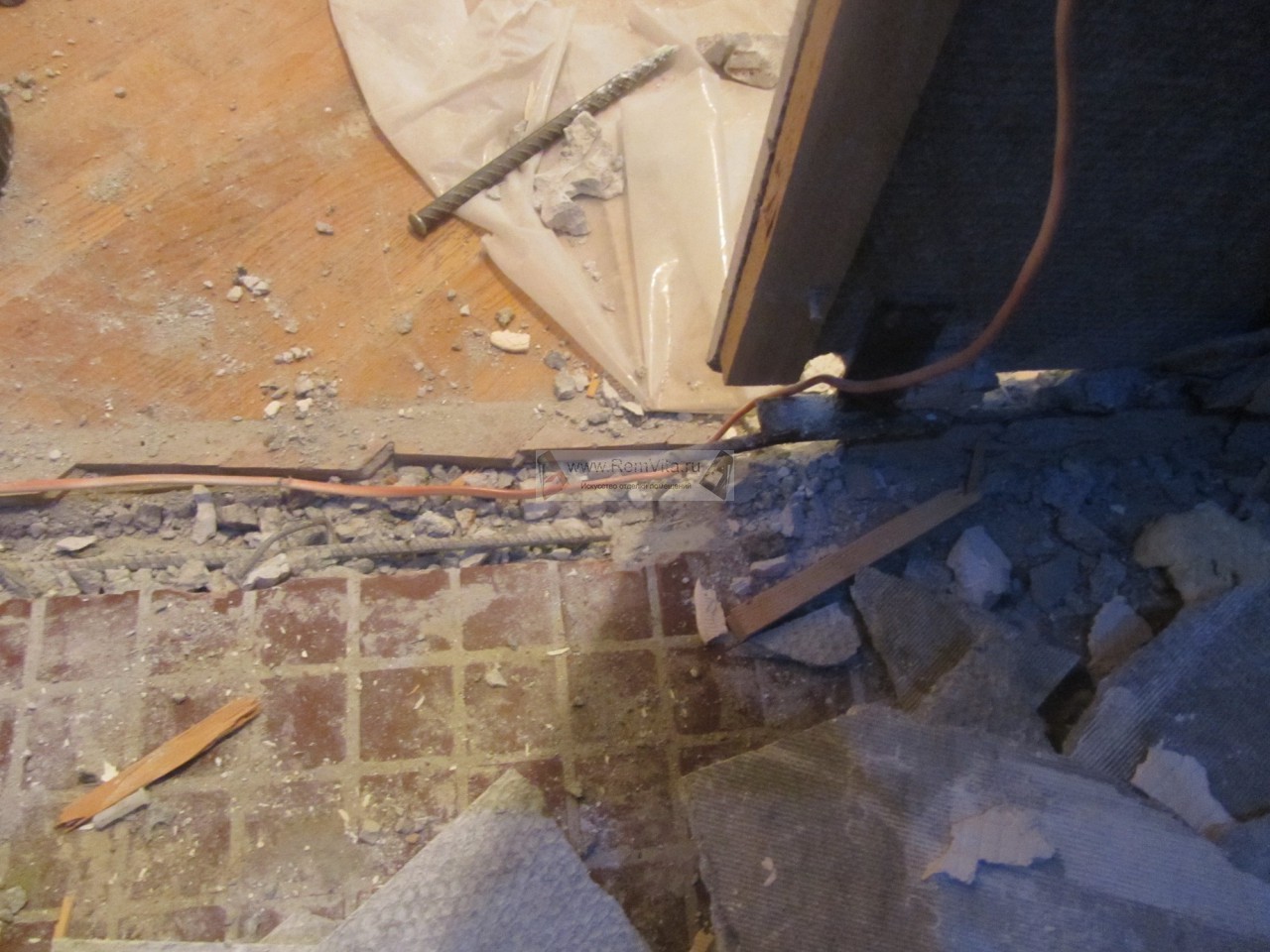

- 14 - Провод для подключения стиральной машины был запитан от розетки тройного блока и протянут за плинтусом -

  (будучи замурованный, между ж/бетонным поддоном и капитальной, бетонной плитой перекрытия) - к «стиральной машине» без, всякого рода дополнительных: защиты и изоляции!
  – просто кудесники!
img 14

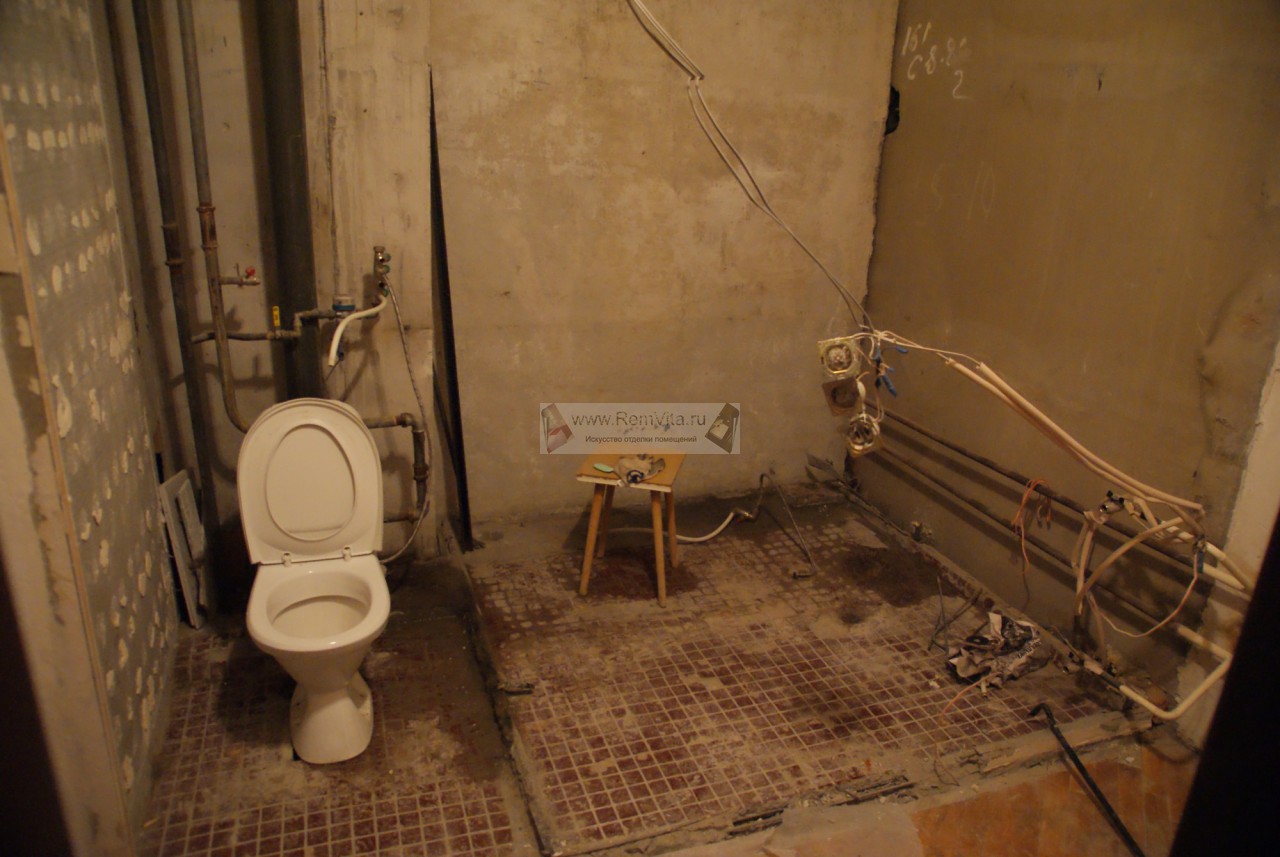

- 15 - Осталось произвести демонтаж стены слева (ацэид) и железо-бетонного поддона, оставшихся от старой сантехкабины, потому, что при качественном возведении новых стен,

  они должны опираться на несущее основание, а не на сомнительные и подвижные стяжки

  или ж/б поддоны.
img 15
- 16 - После того, как мы избавились от ж/б поддона, образовалось сквозное отверстие между этажами - для основных стояков: труб ХГВС

  и канализации, которое ранее было заделано застройщиком - с помощью деревянных реек с оргалитом (в виде опалубки) -

  далее- цементным раствором, вперемешку со строительным мусором...
img 16

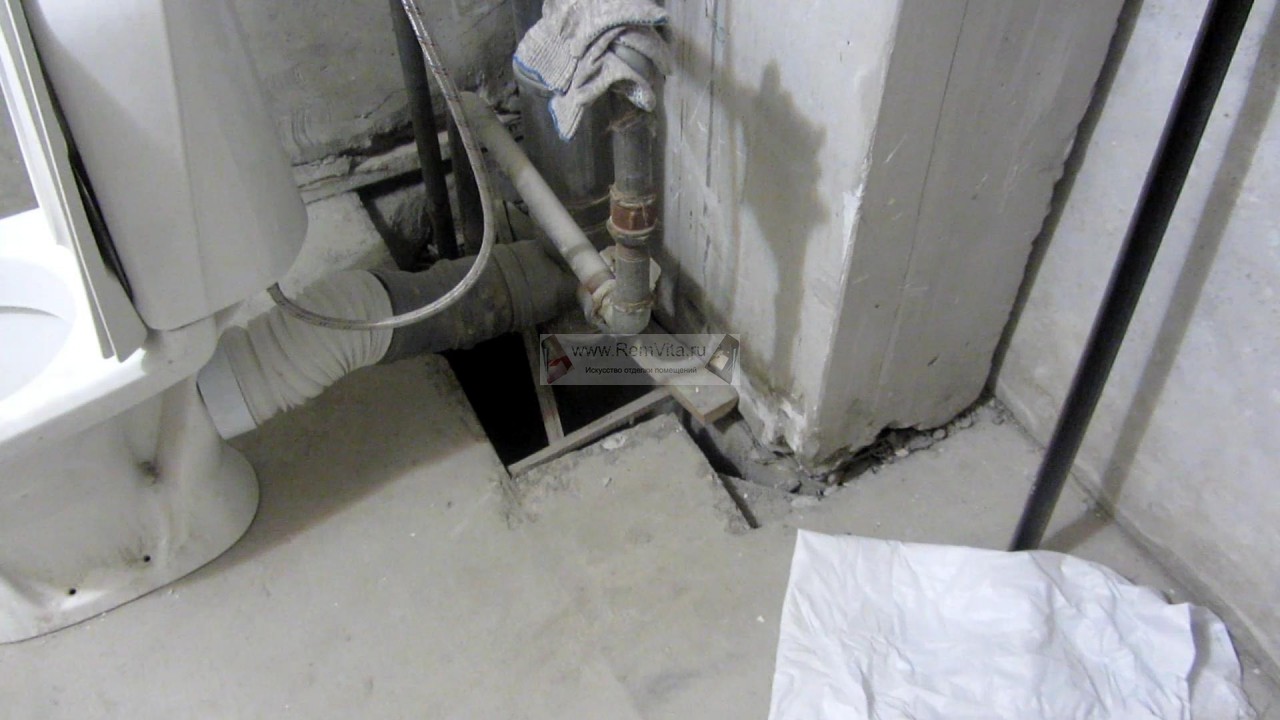

- 17 - Вид снизу: отверстие для прохода основных (между этажами) стояков: труб ХГВС и канализации, которое ранее было заделано цементным раствором вперемешку со строительным мусором.
img 17

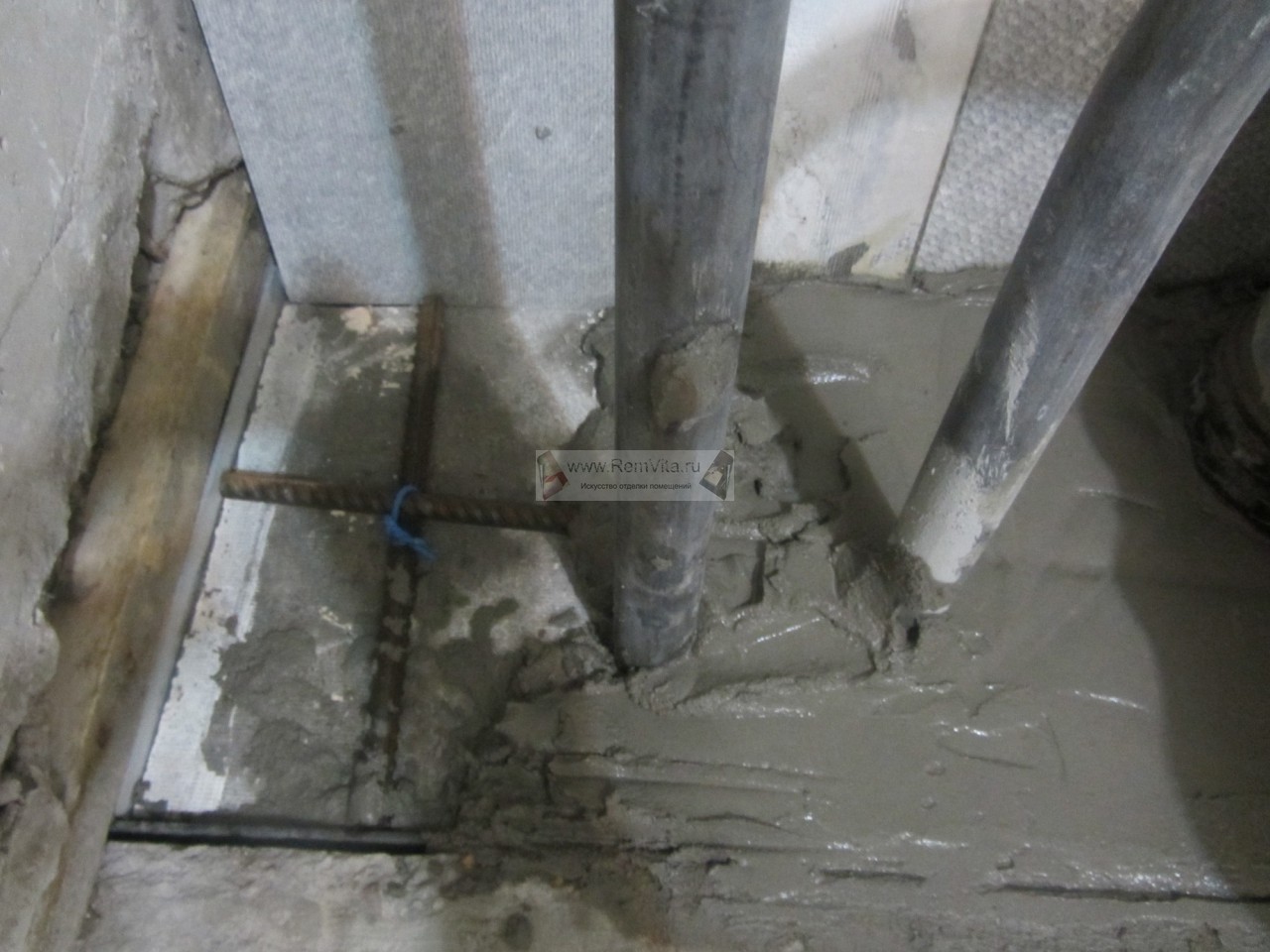

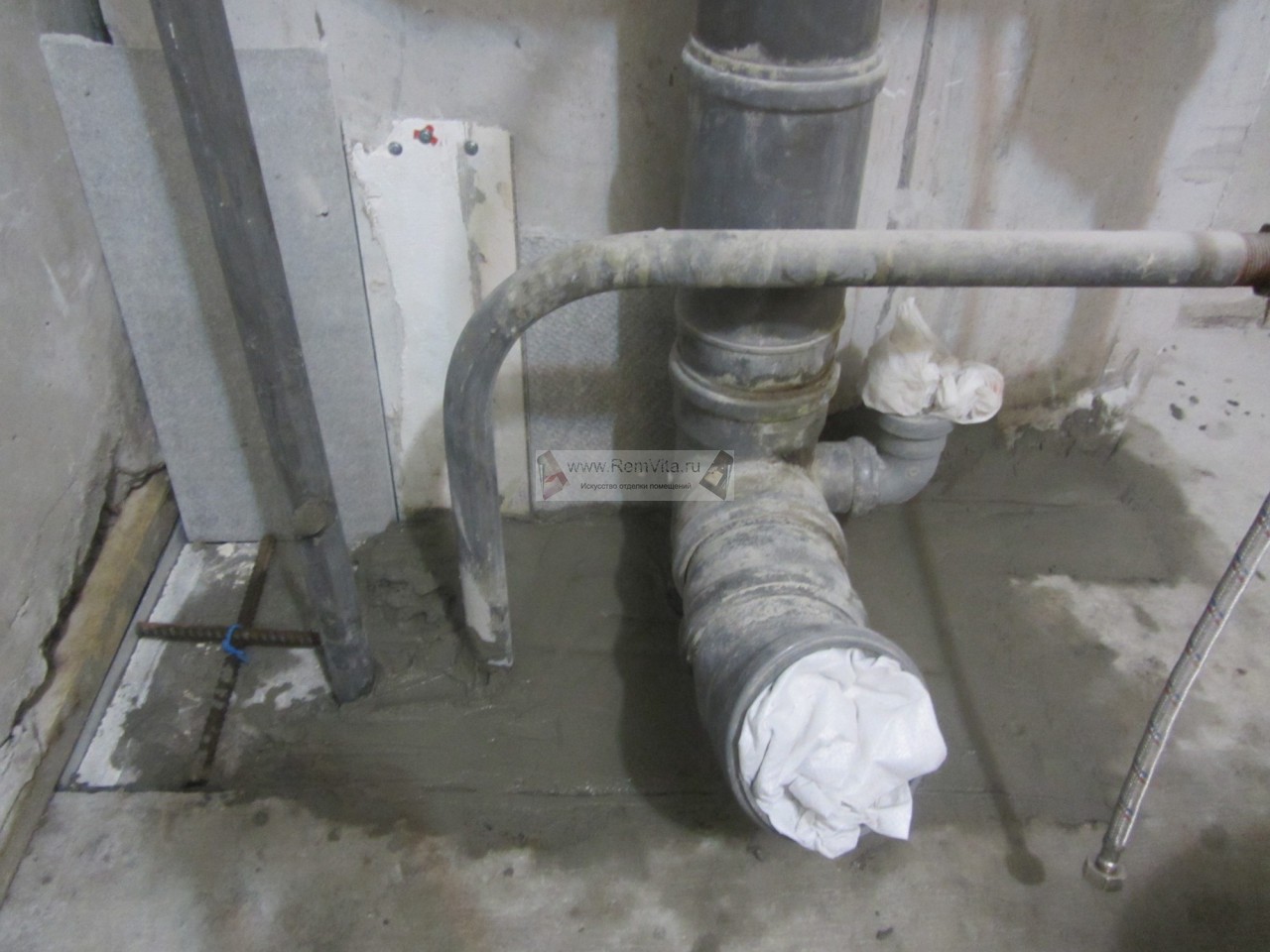

- 18 - С помощью уголков по периметру всего отверстия, куска ацэида, оставшегося после демонтажа сантехкабины, сооружаем опалубку, затем, армируя, заполняем её цементным раствором.
img 18
- 19 - Общий вид процесса
img 19

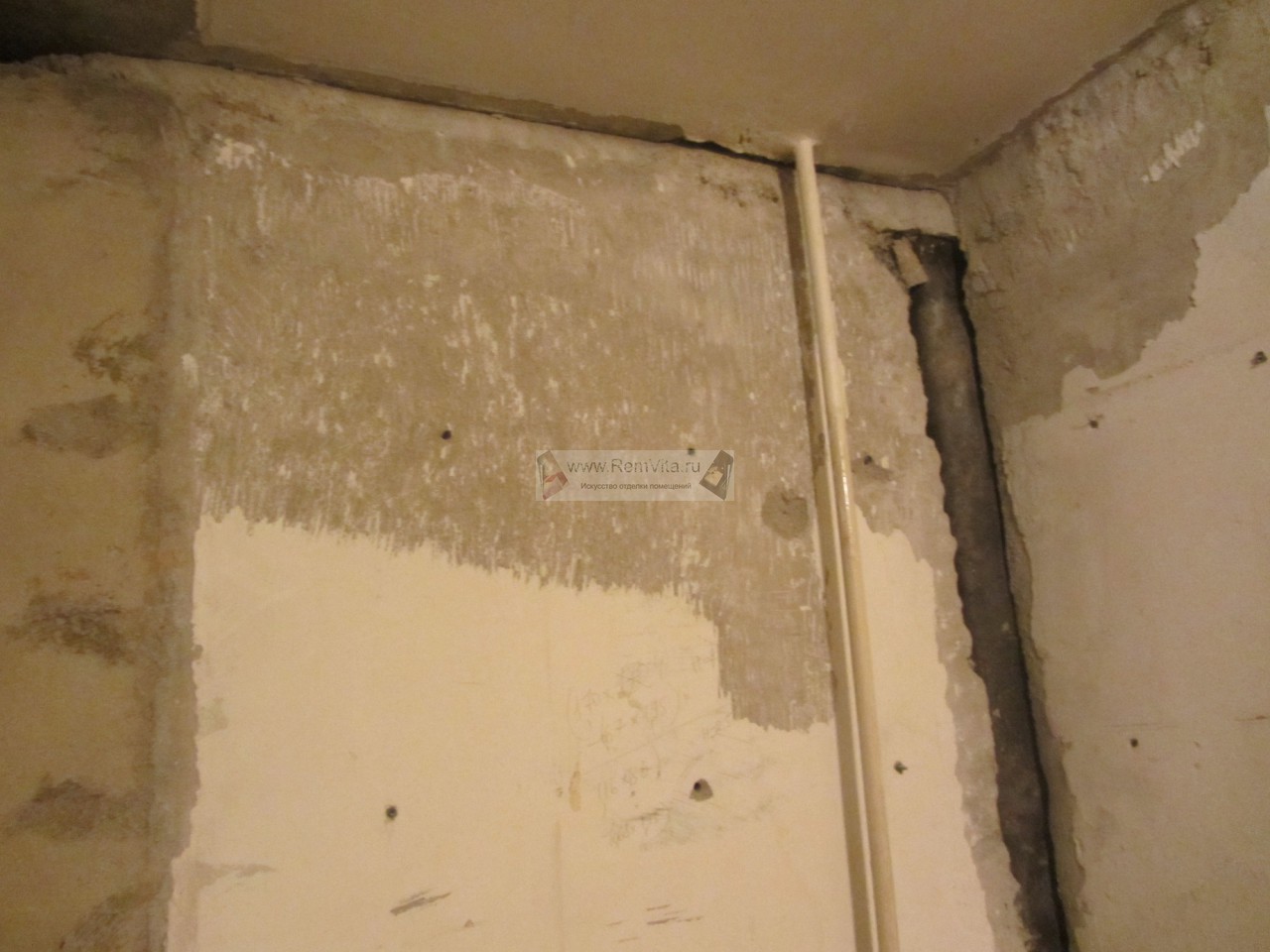

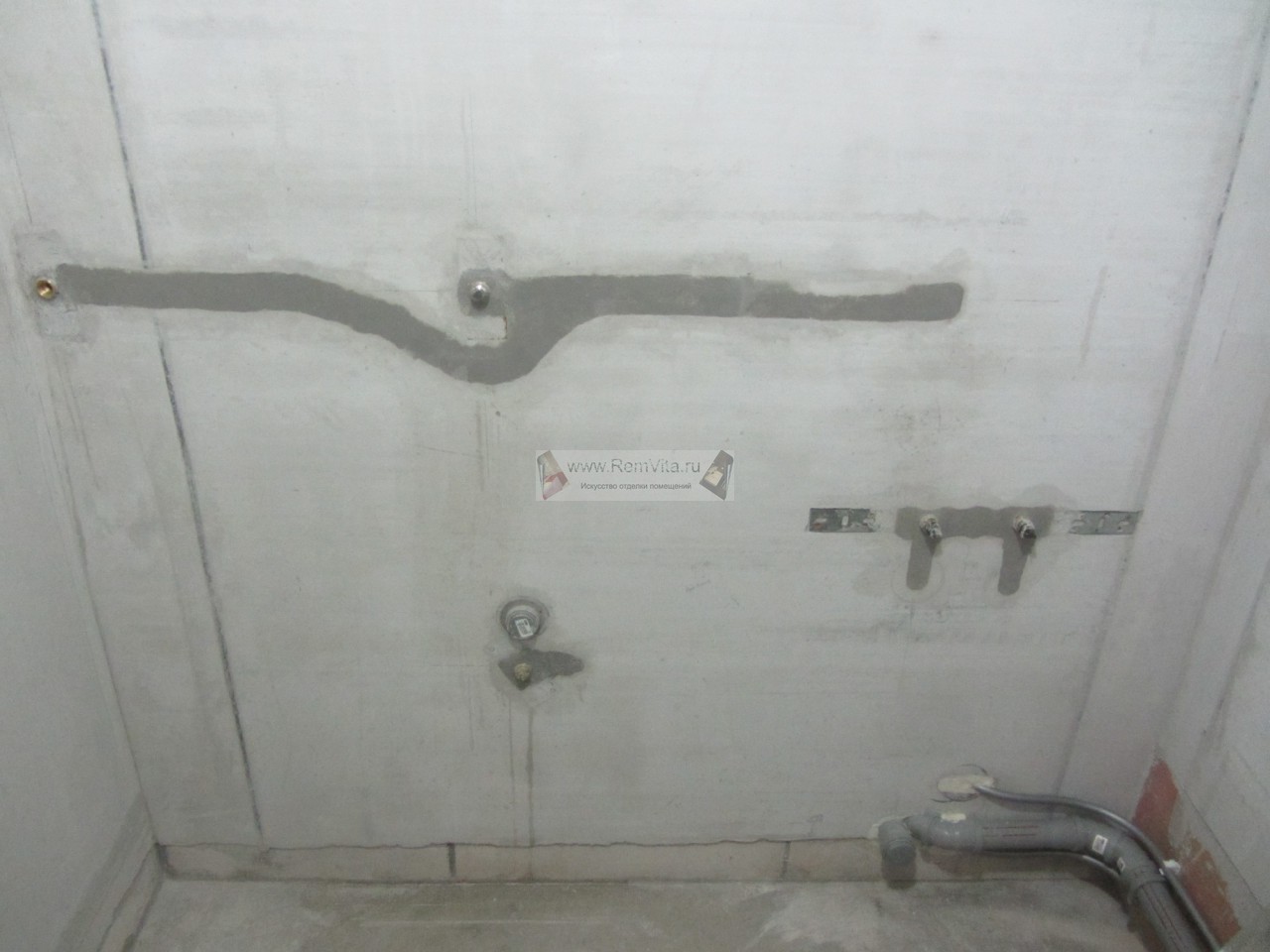

- 20 - Далее удаляем со стен будущей ванной комнаты (коридора) обои, шпатлёвку и остатки старой штукатурки…
img 20

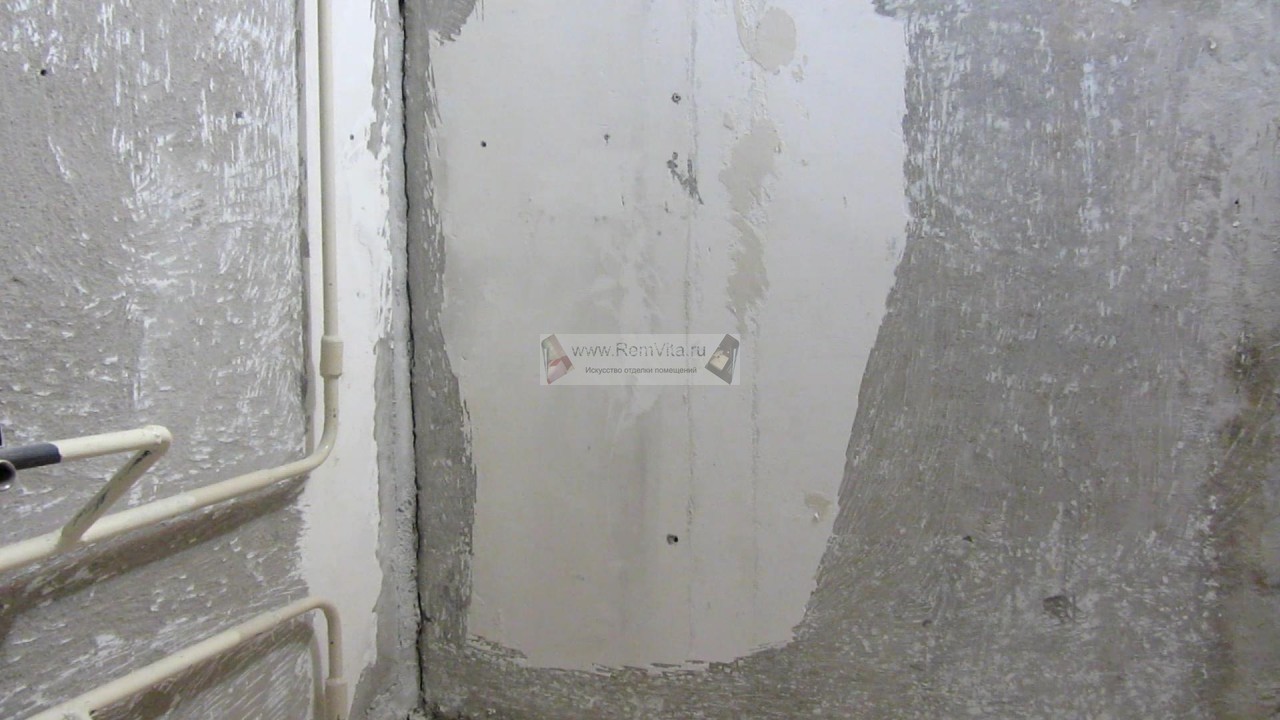

- 21 - Для качественного ремонта удаляем всё,

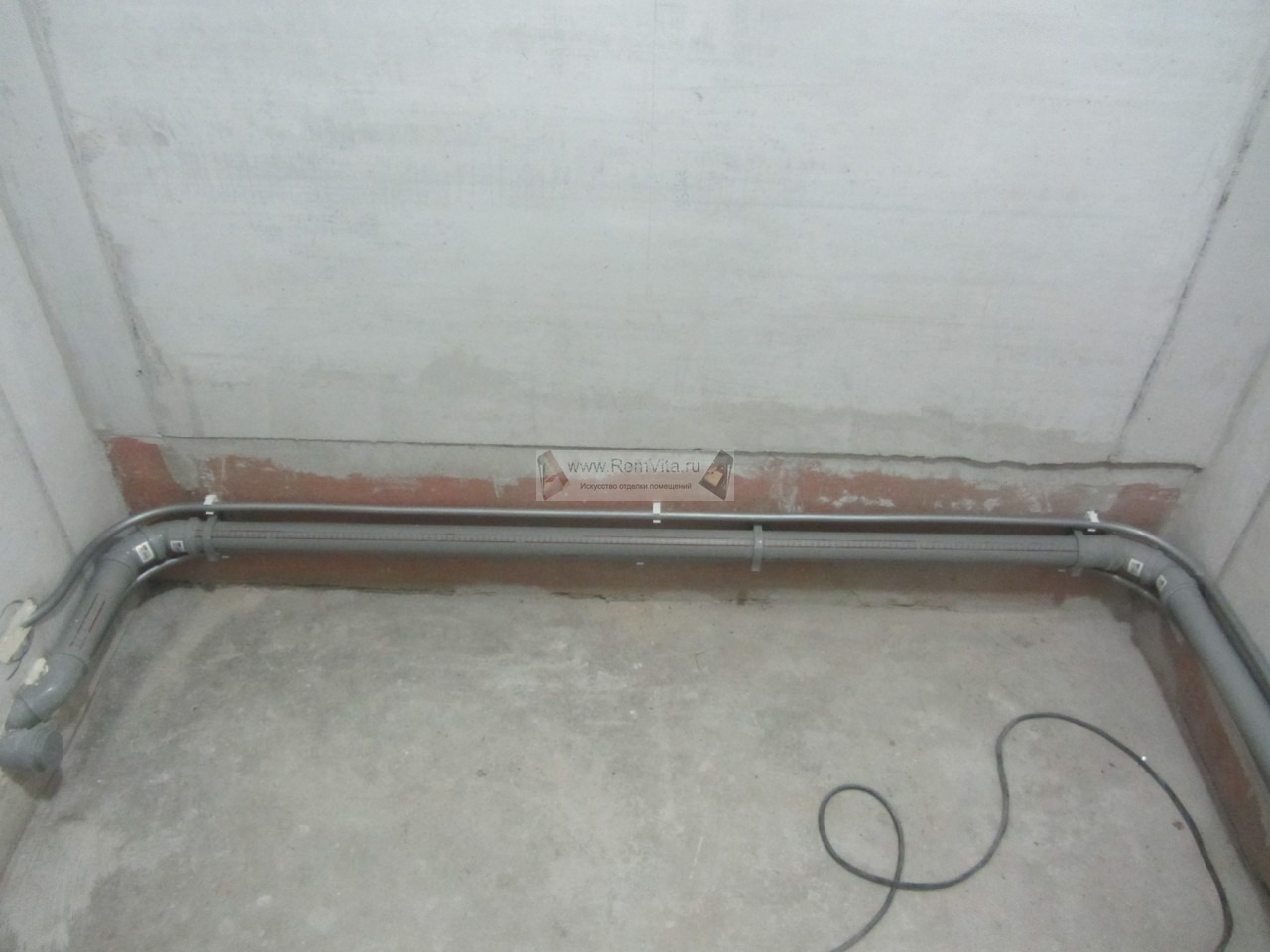

  обязательно - до бетонного (несущего) основания!...
img 21

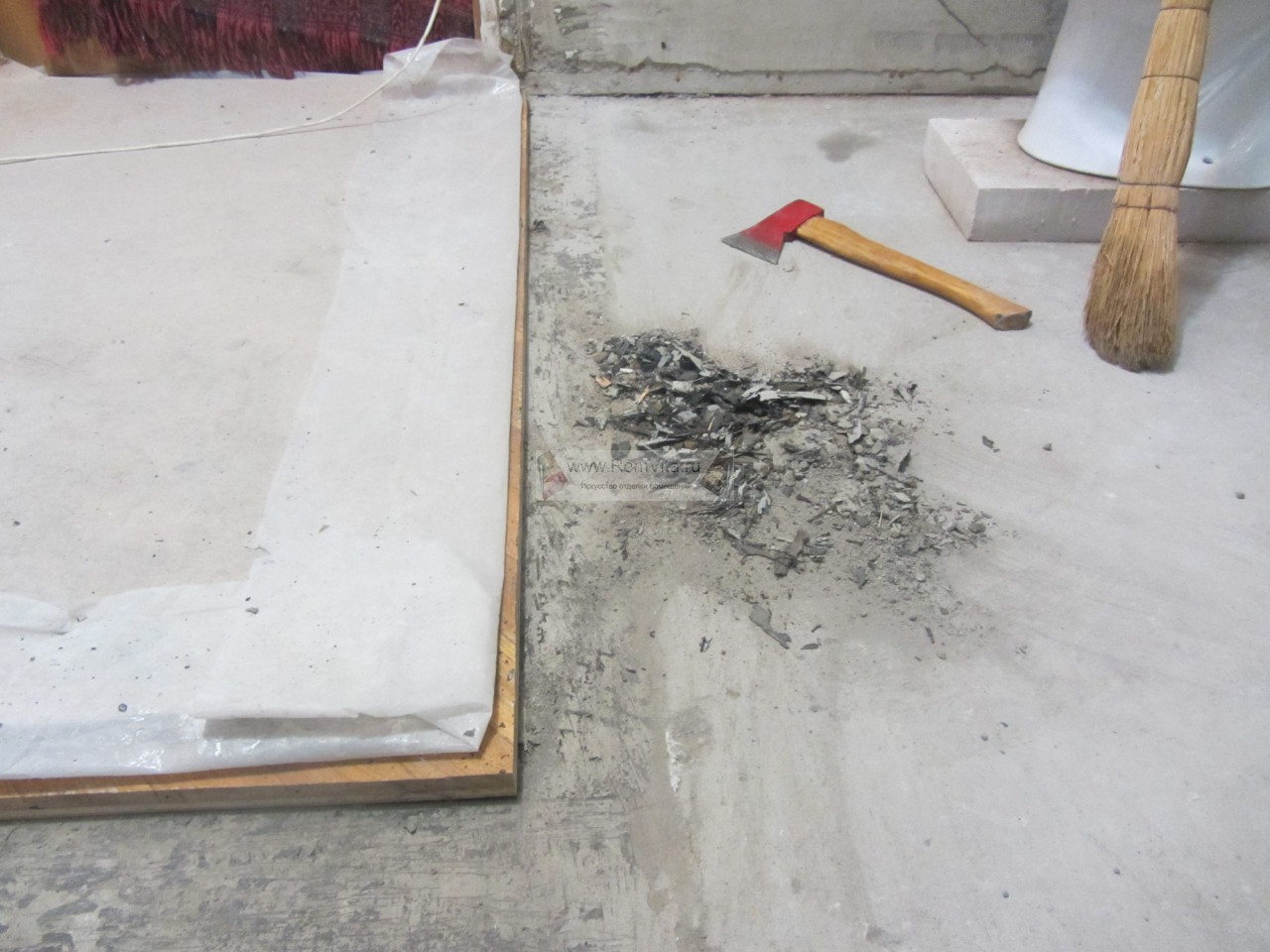

- 22 - Для этого можно воспользоваться «шансовым инструментом» -
img 22

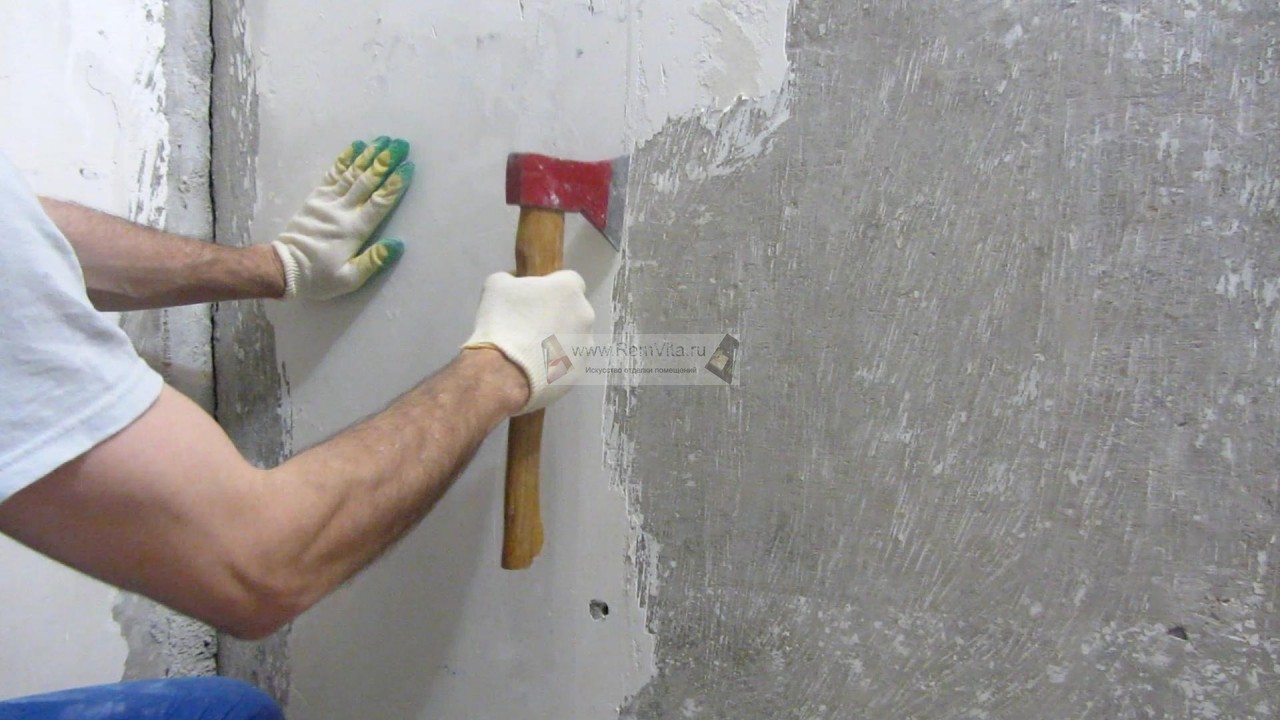

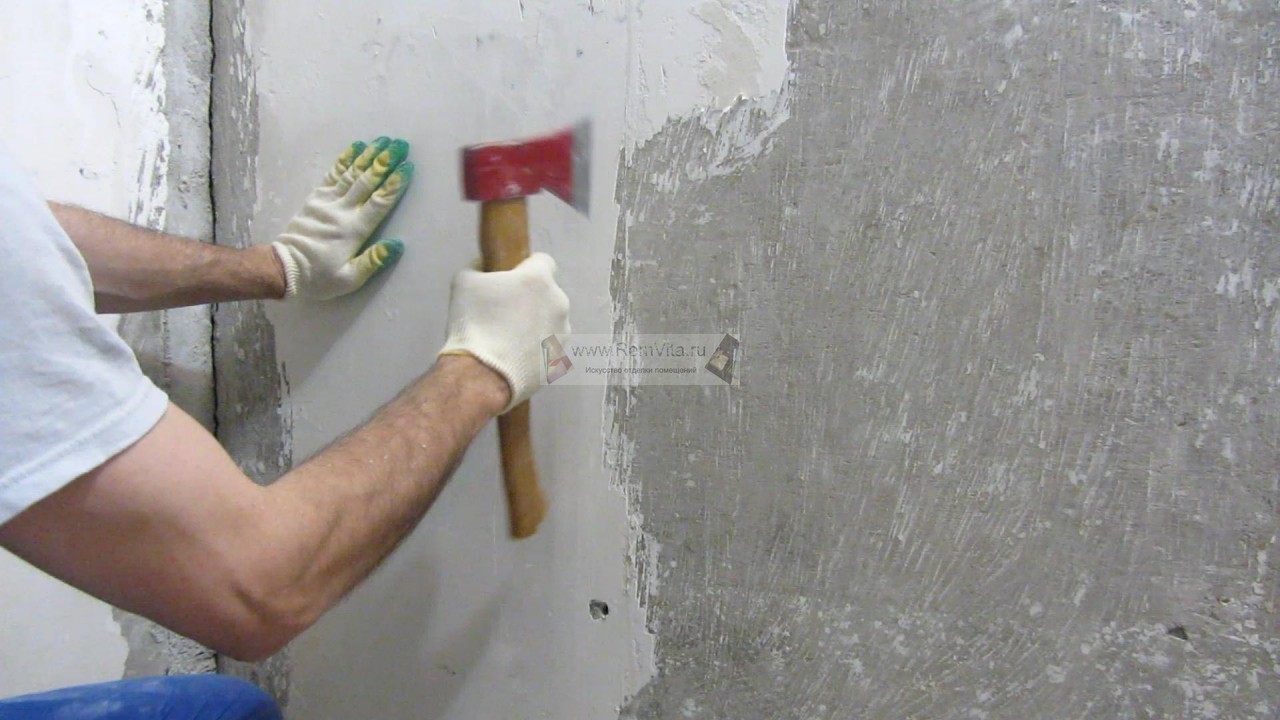

- 23 - Топориком и…
img 23

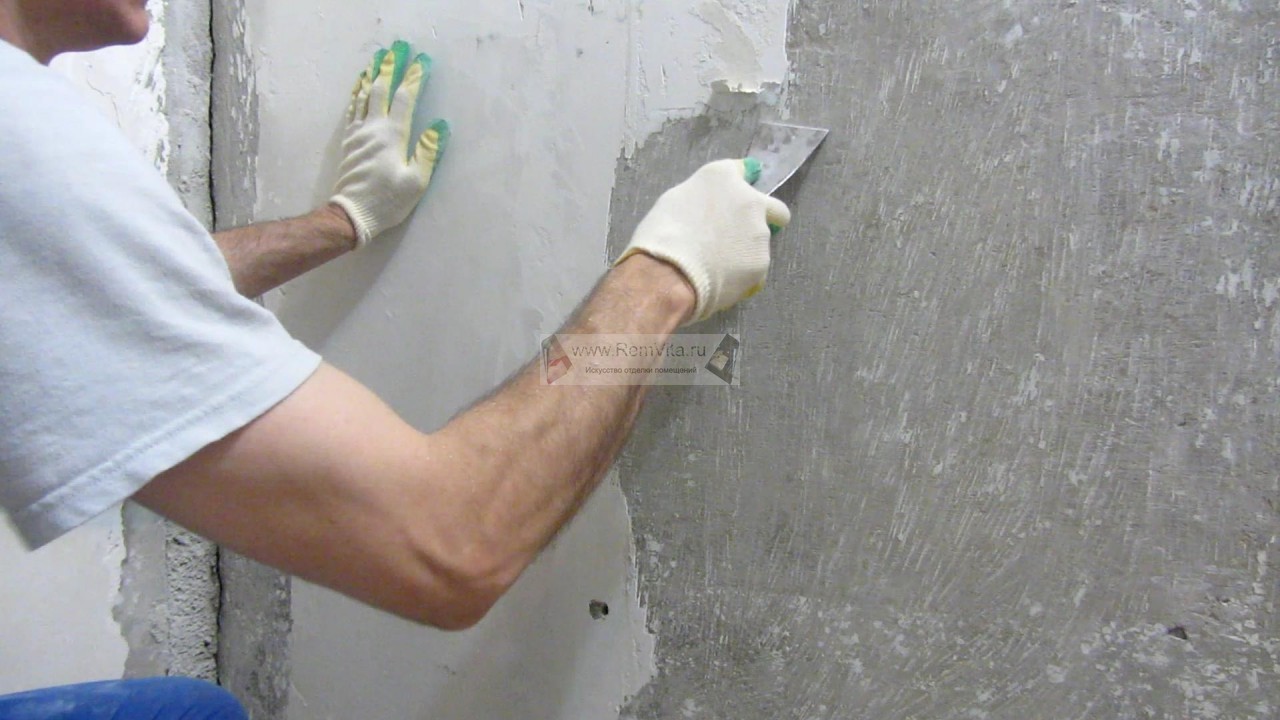

- 24 - и жёстким скребком …
img 24

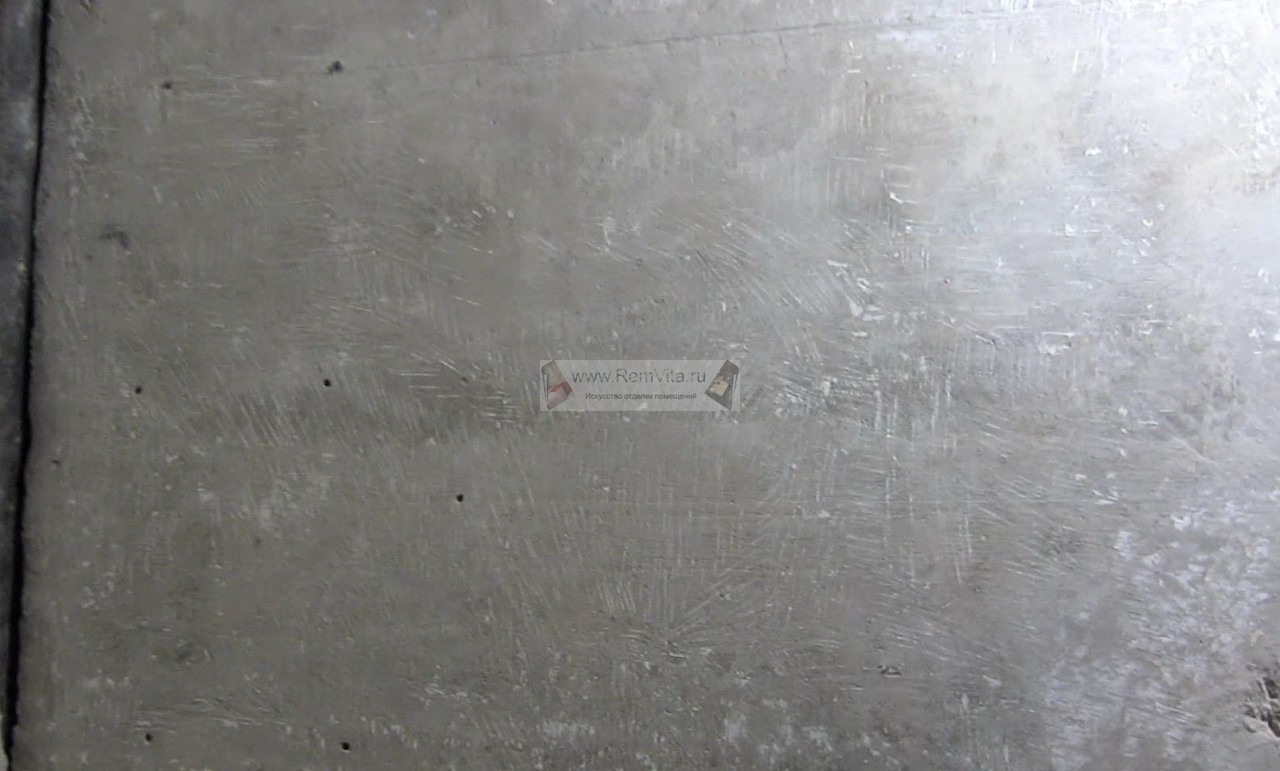

- 25 - На данном фото, Вы видите что в итоге должно получится!- для очистки стен площадью около 6,5 кв/м. от шпаклёвки и т.п.

  - «шансовым инструментом»
  - мне потребовалось 2 рабочих дня и невозможная куча сил и терпения!,
  причем терпения не только моего, но и соседей!
img 25

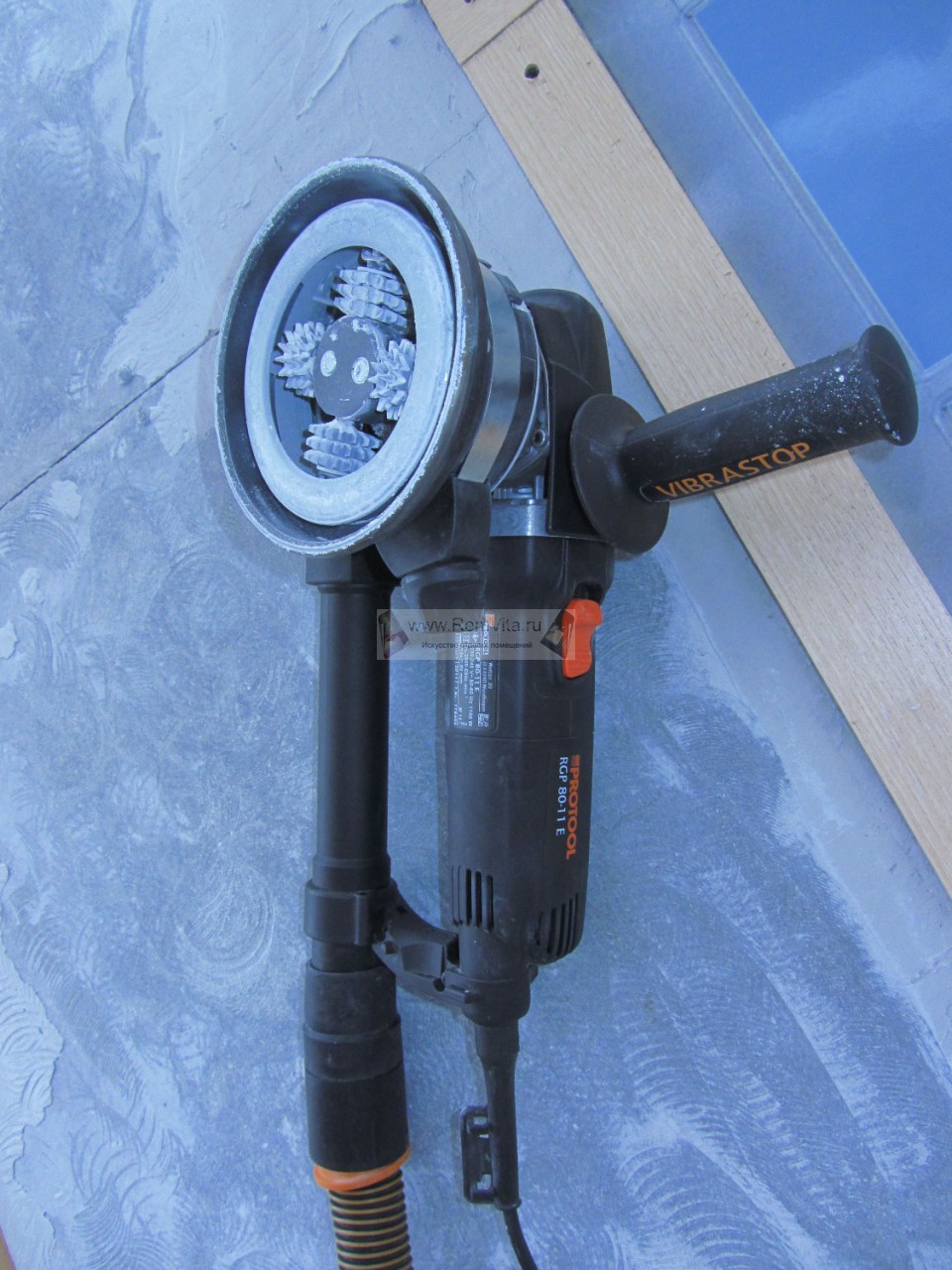

- 26 - Но если Вы цените свои и чужие нервы, время и здоровье,

  можно арендовать - Зачистной фрезер по бетону (на фото- PROTOOL RGP 80 – 11E 1100W).

  Зачистной фрезер Festool RENOFIX RG 80 E-Plus с насадкой: Головка режущая с алмазной чашкой для бетона FESTOOL DIA HARD - RG 80 или: Головка режущая FESTOOL SZ - RG 80 - выполнит такую работу за 1,5- 2 часа вместо 2-х рабочих дней!
img 26

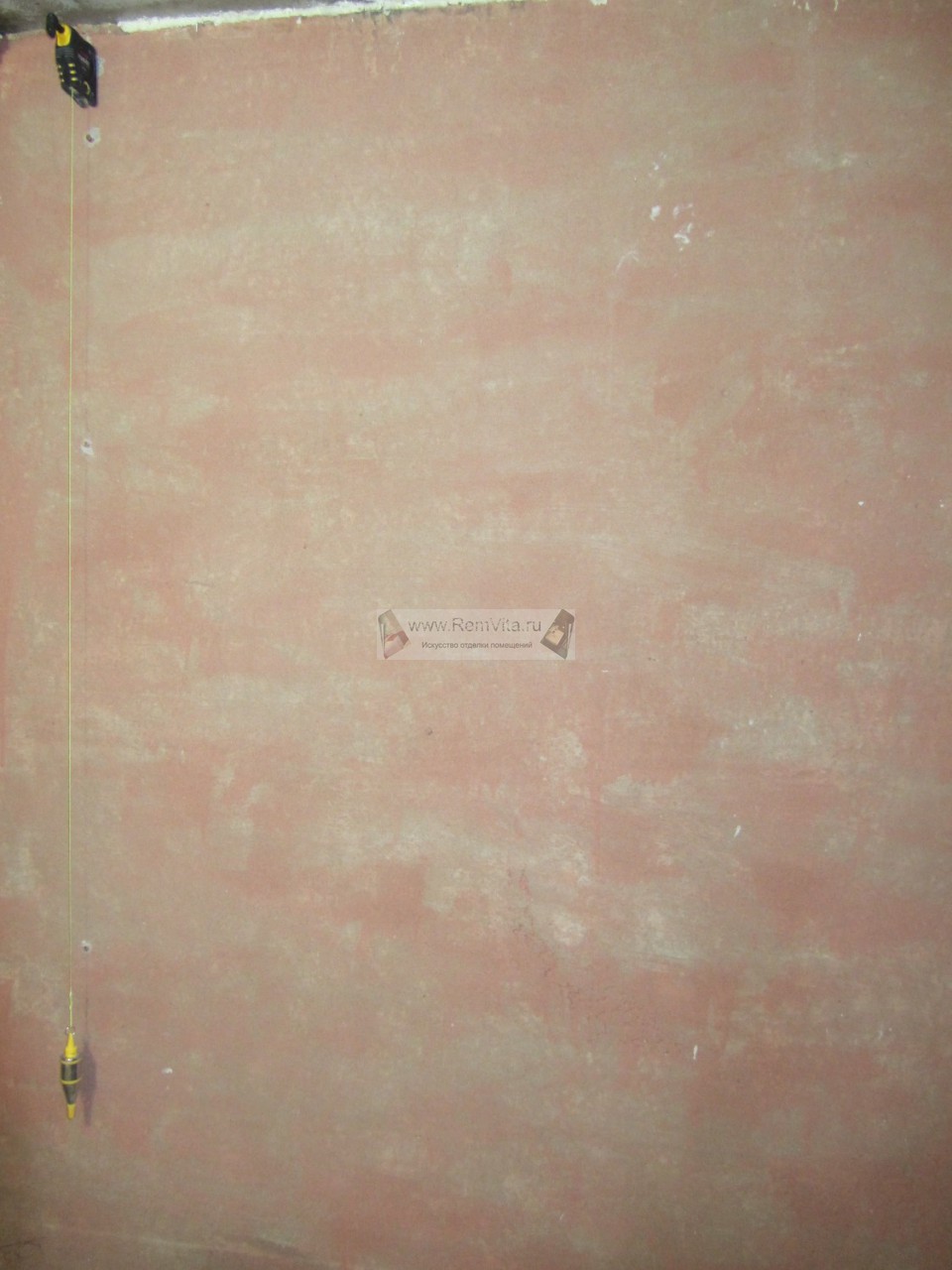

- 27 - Далее, при качественном ремонте, очищенный до основания бетон -

  обрабатываем грунтовкой глубокого проникновения (KNAUF- Tiefengrund ) ;

  После полного высыхания наносим в 2 слоя грунтовку для гипсовой штукатурки (KNAUF - Betokontakt) - для лучшей адгезии (сцепления, прилипания) штукатурки с основанием.
img 27

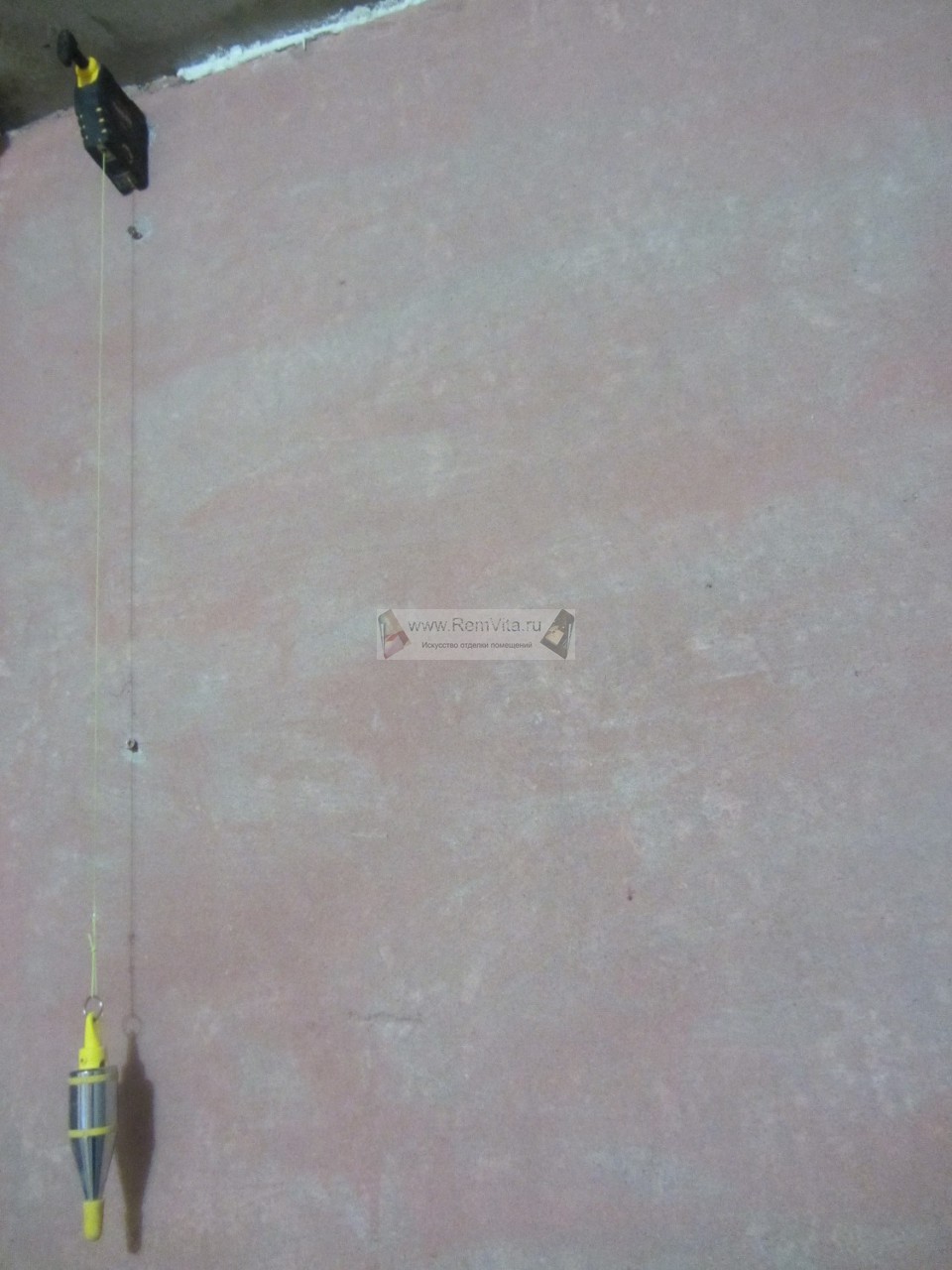

- 28 - Сверлим и выставляем по отвесу закладные (саморезы),

  для будущих маяков из смеси (Ротбанд).
  После высыхания маяков, обрабатываем их специальным образом...и смотрим далее...
img 28

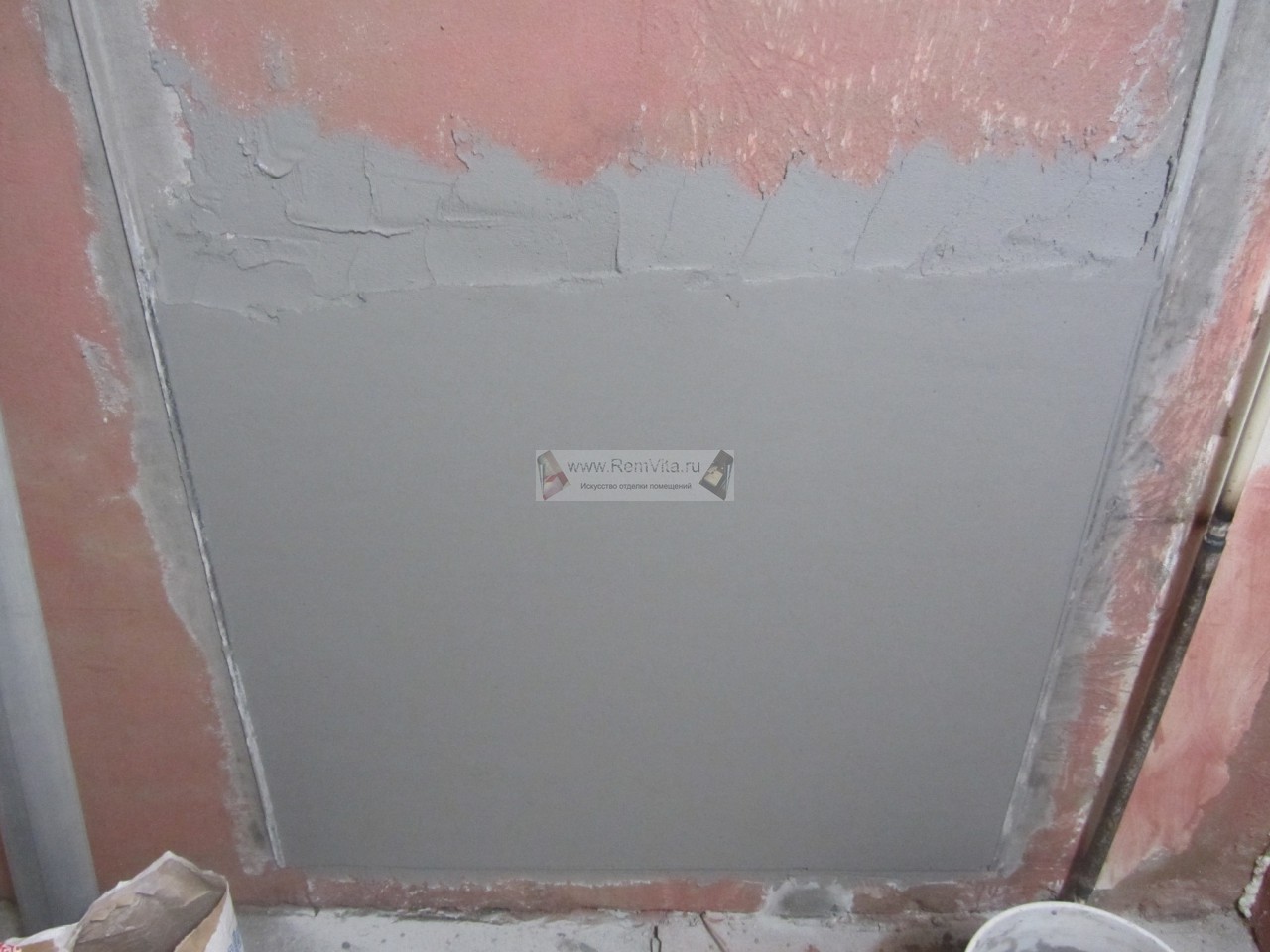

- 29 - Штукатурим основную стену,
  заполняя пространство межу маяками, смесью (Ротбанд )
img 29

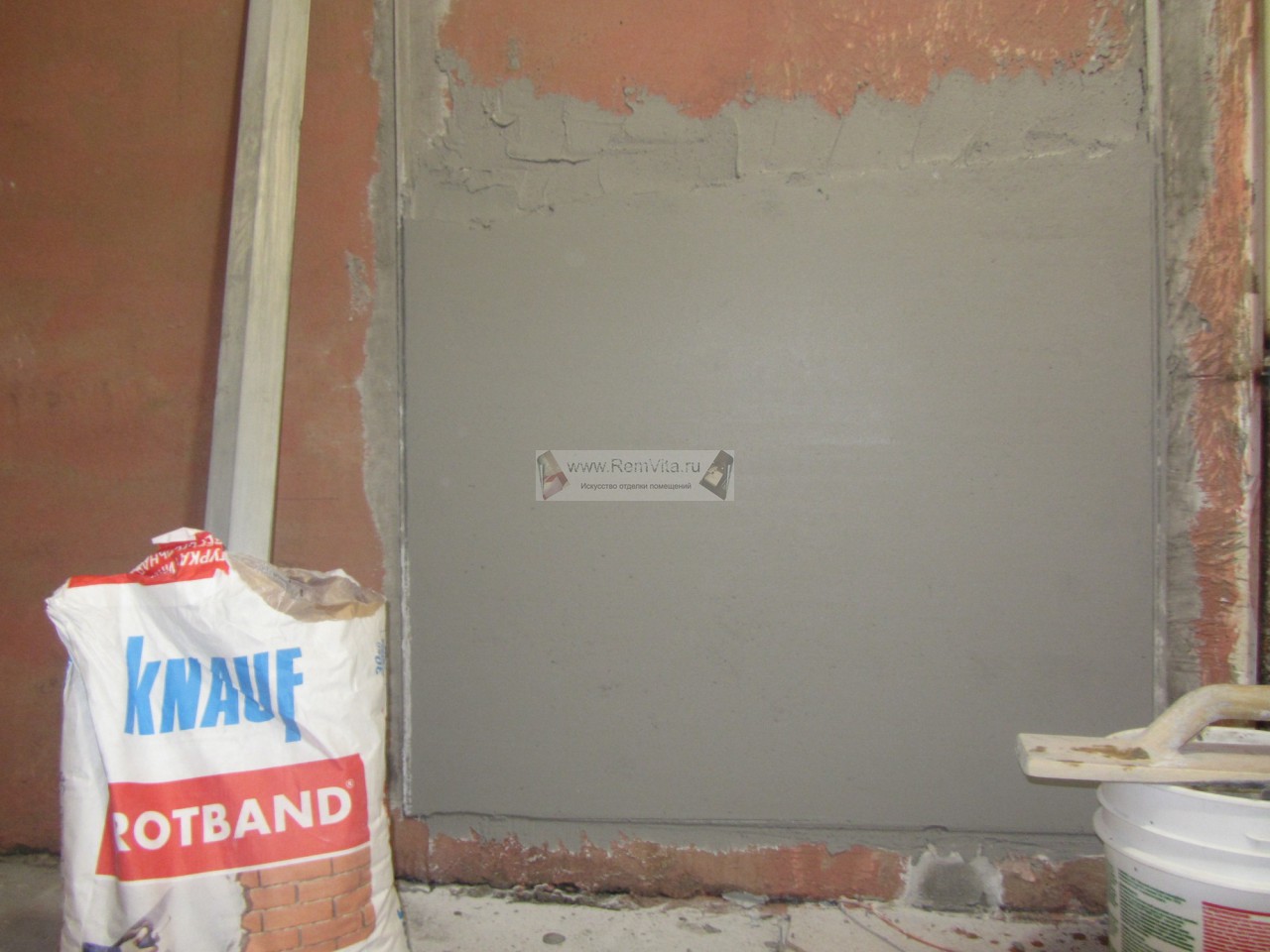

- 30 - Штукатурная смесь Ротбанд (на гипсовой основе) наносится на стену мастерком и разравнивается посредством полутёрка

  и правила STAYER (двухват) или STABILA
img 30

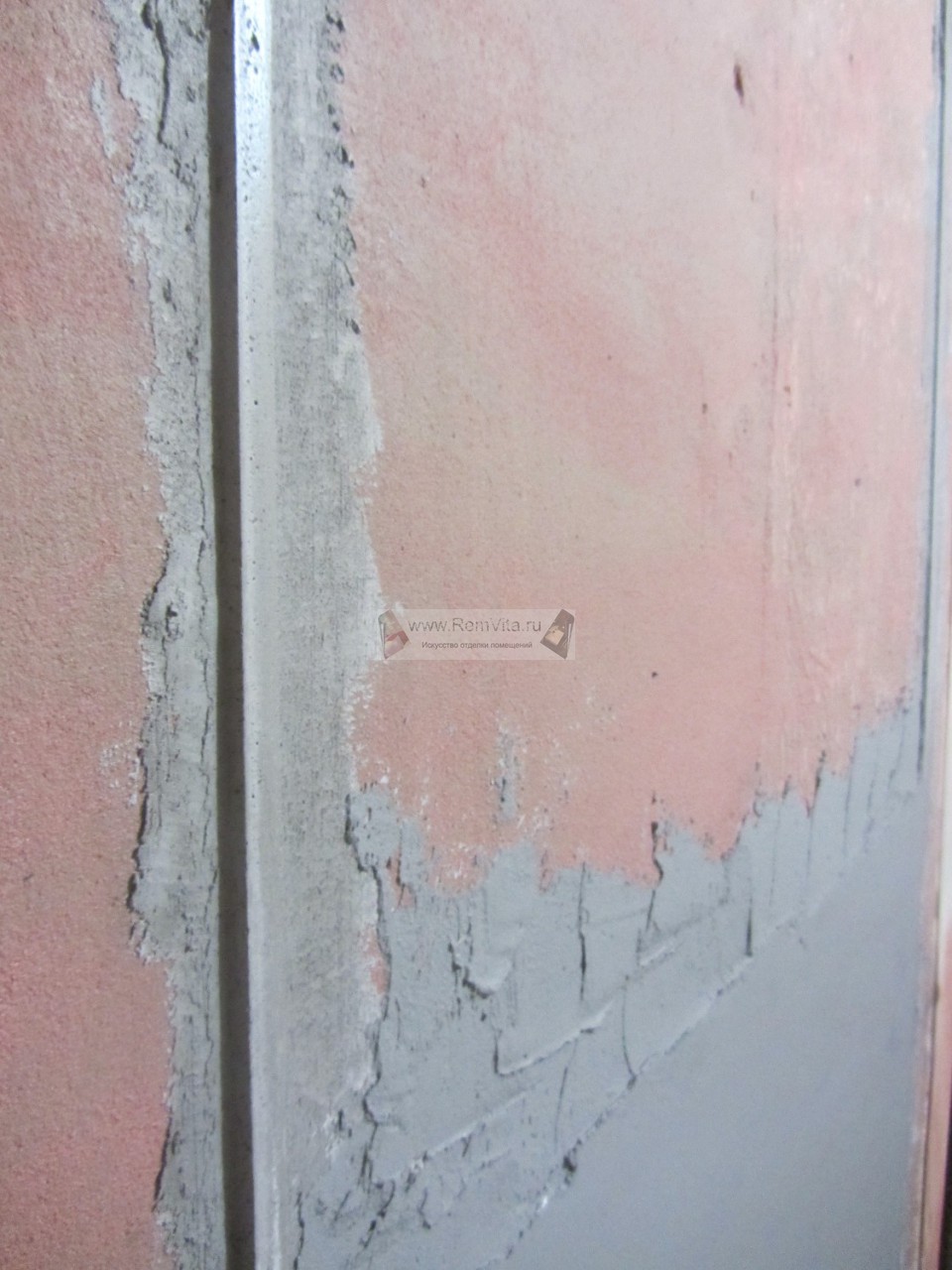

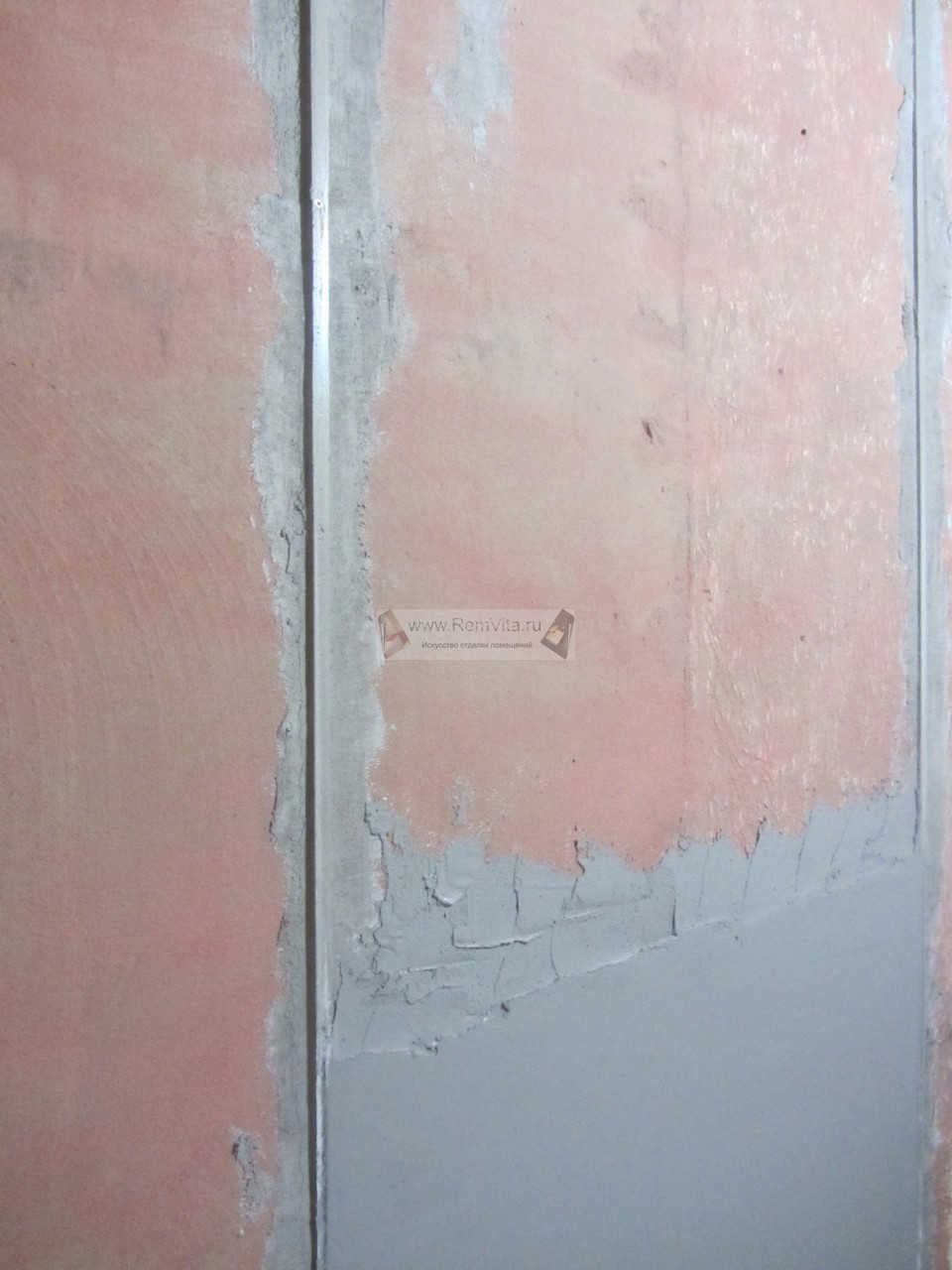

- 31 - Маяки, при штукатурке стен, играют роль опоры для правила, по которым и вытягивается вся плоскость стены - вид сбоку...
img 31
- 32 - Устройство маяков из Ротбанда.
  Расстояние между маяками (для удобства нанесения и выравнивания смеси )
  - не должно превышать 150 - 160 см.
img 32

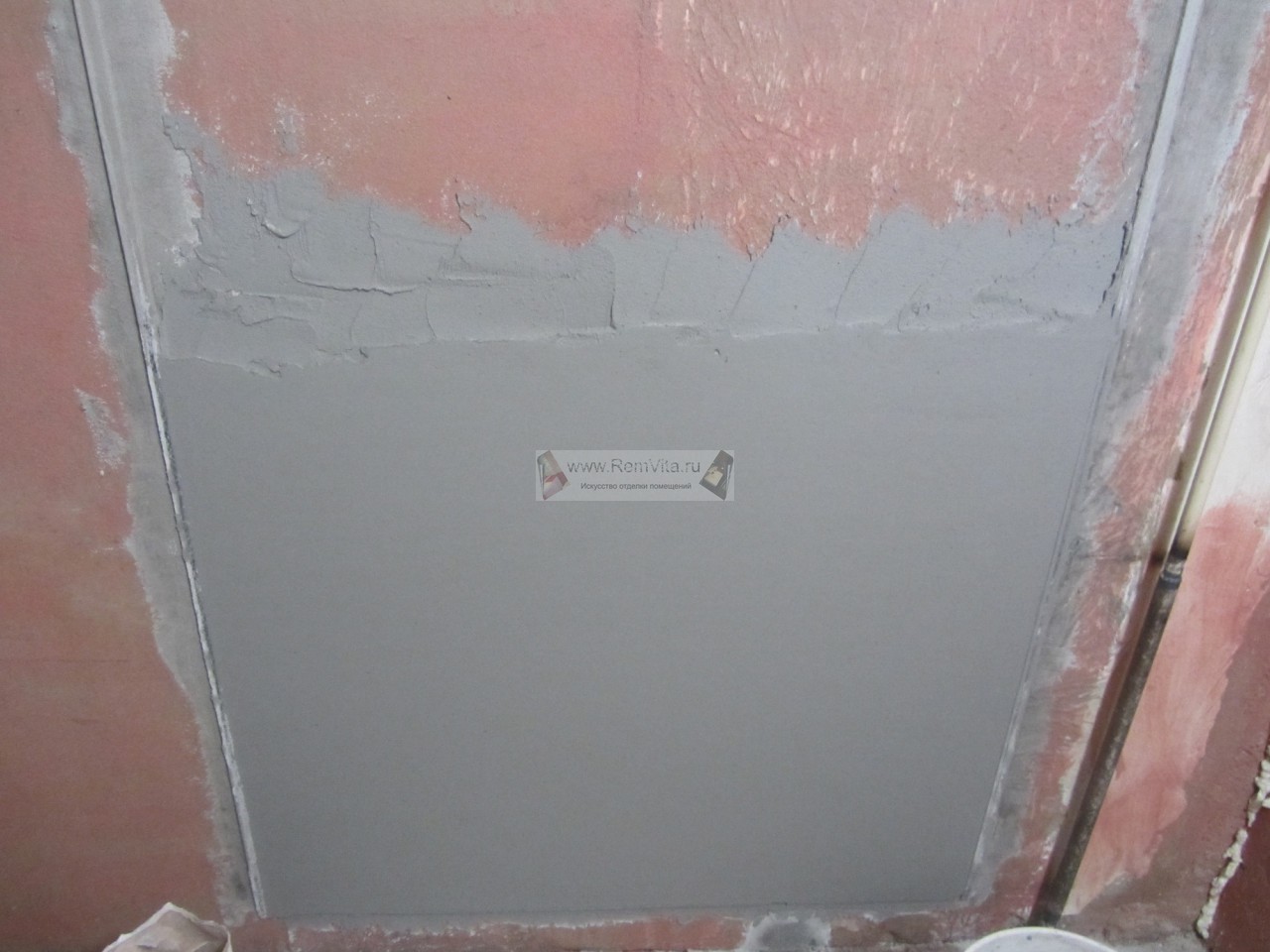

- 33 - Штукатурка стен смесью Ротбанд - на гипсовой основе – вид сверху.
img 33

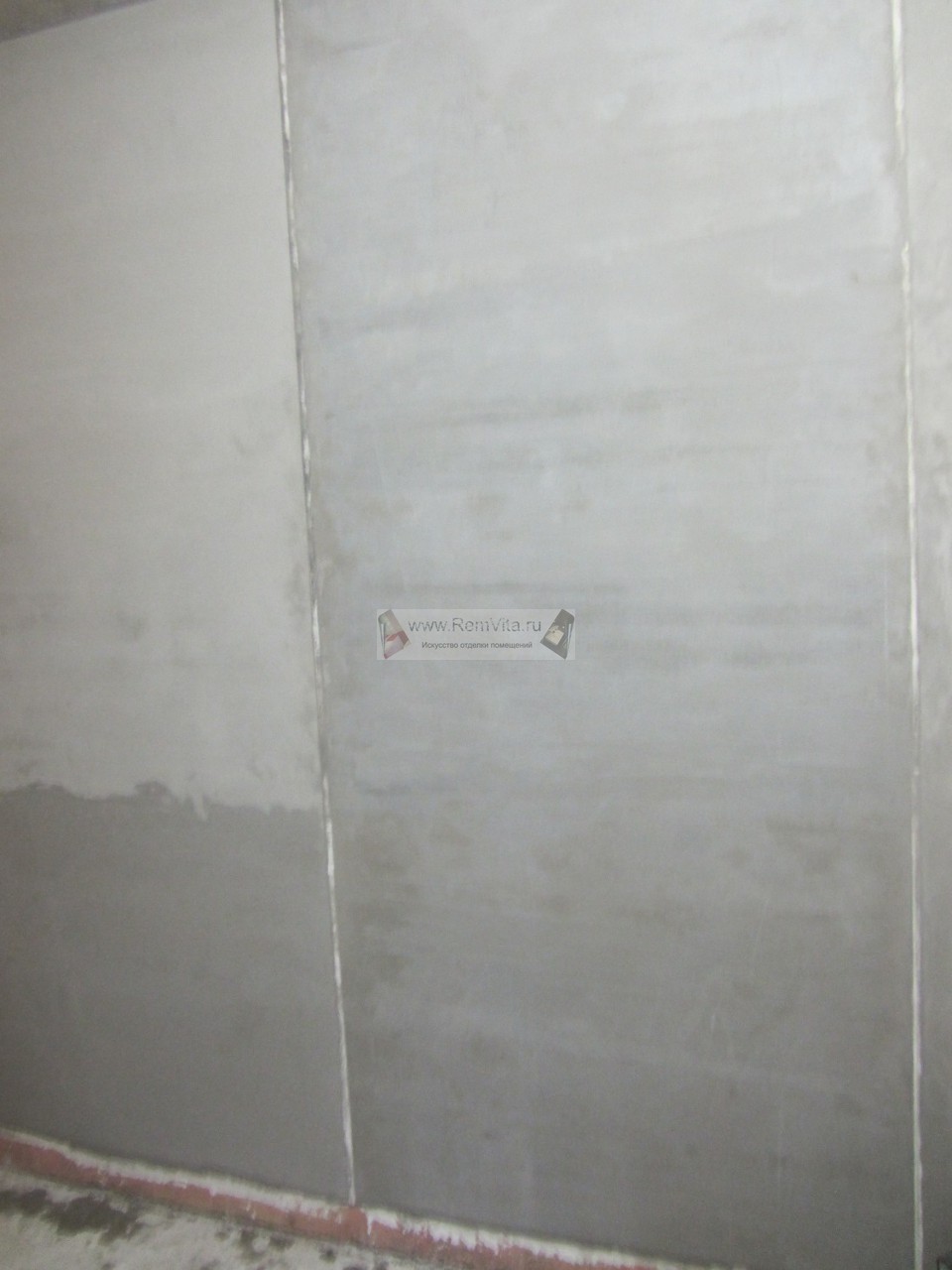

- 34 - Штукатурка стен смесью Ротбанд - на гипсовой основе – общий вид
img 34

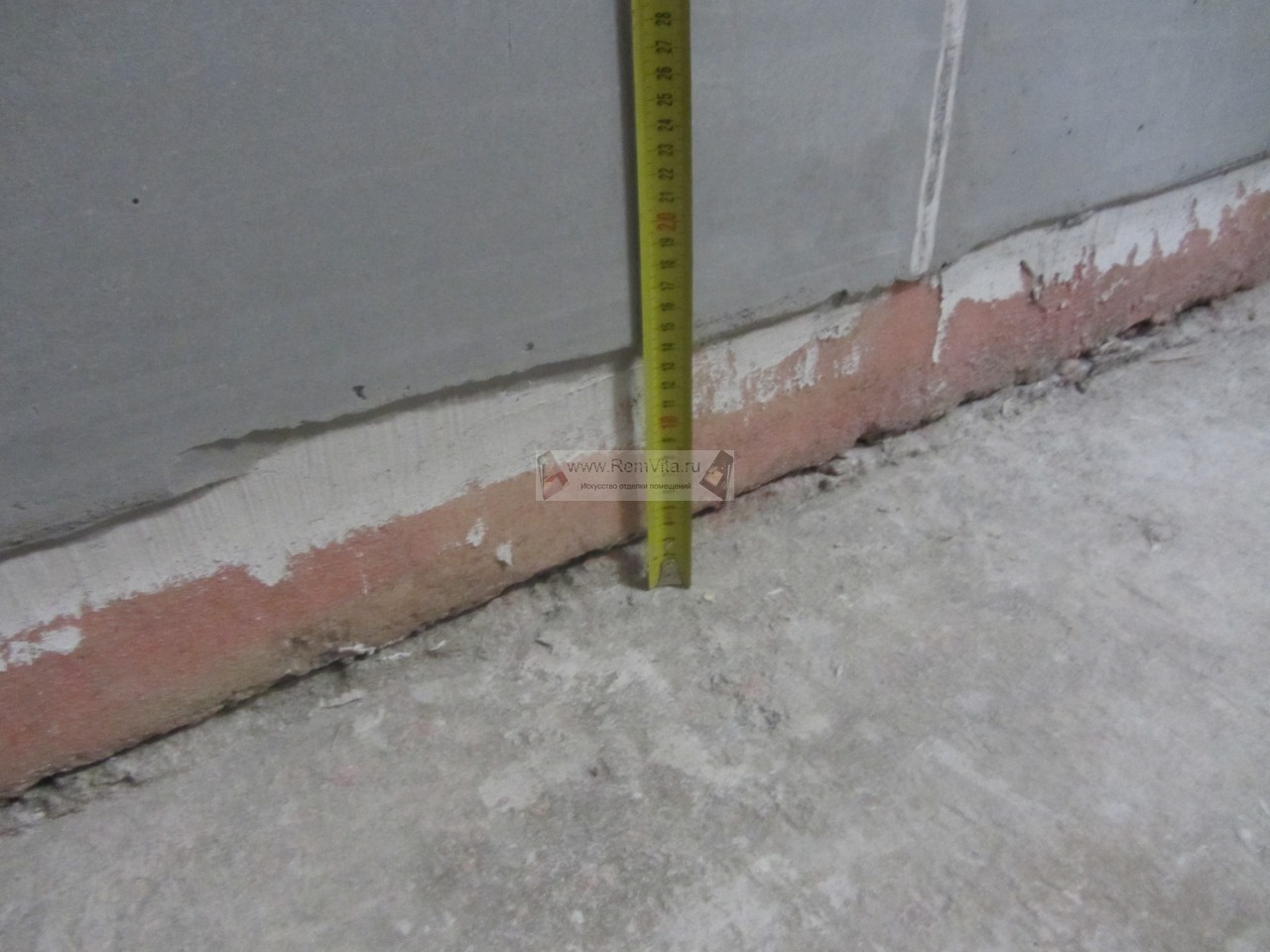

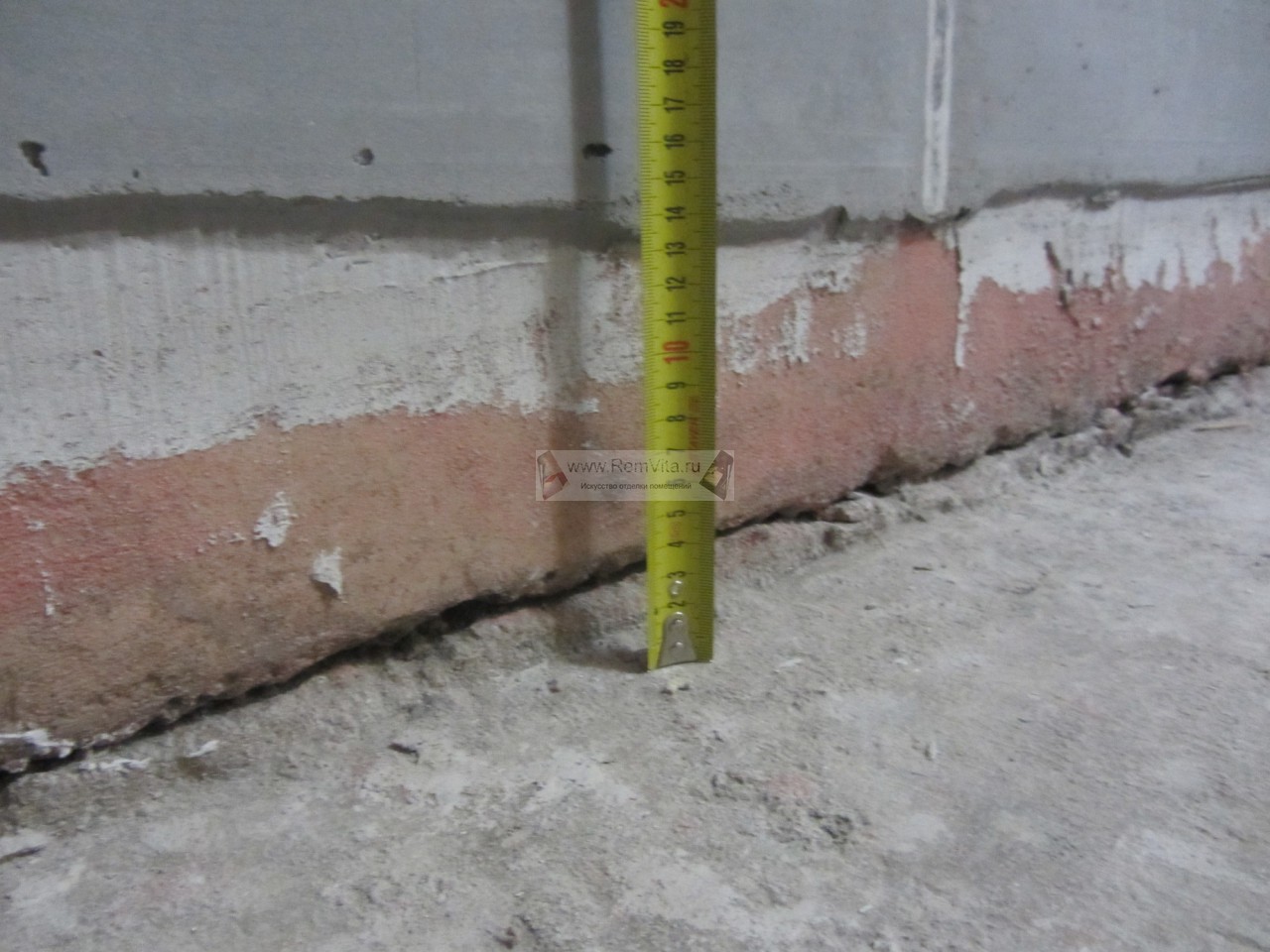

- 35 - Штукатурить стены начинаем, отступив от пола около 12 – 15 см по всему периметру, для корректного нанесения гидроизоляционных слоёв на пол санузла и ванной комнаты.
img 35
- 36 - Отступаем от пола около 12 – 15 см по всему периметру для гидроизоляции пола (макросъёмка).
img 36
- 37 - После штукатурки всей поверхности стены -
  - проверяем плоскость по правилу - как по горизонтали…
img 37

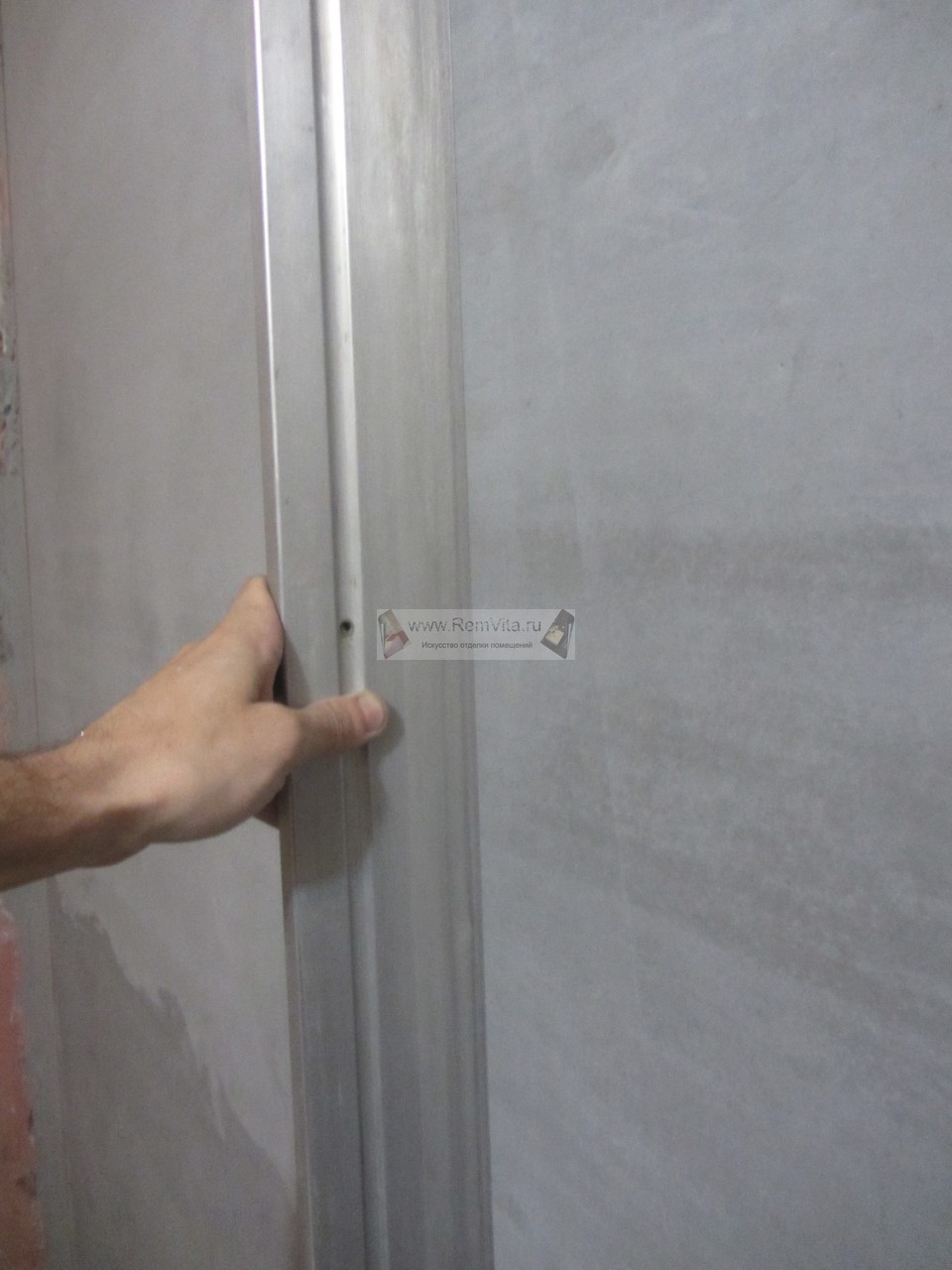

- 38 - Также проверяем и по вертикали и диагонали: - погрешность ( по отвесу и шнурке) - не должна превышать 1 мм. по всей плоскости!
img 38

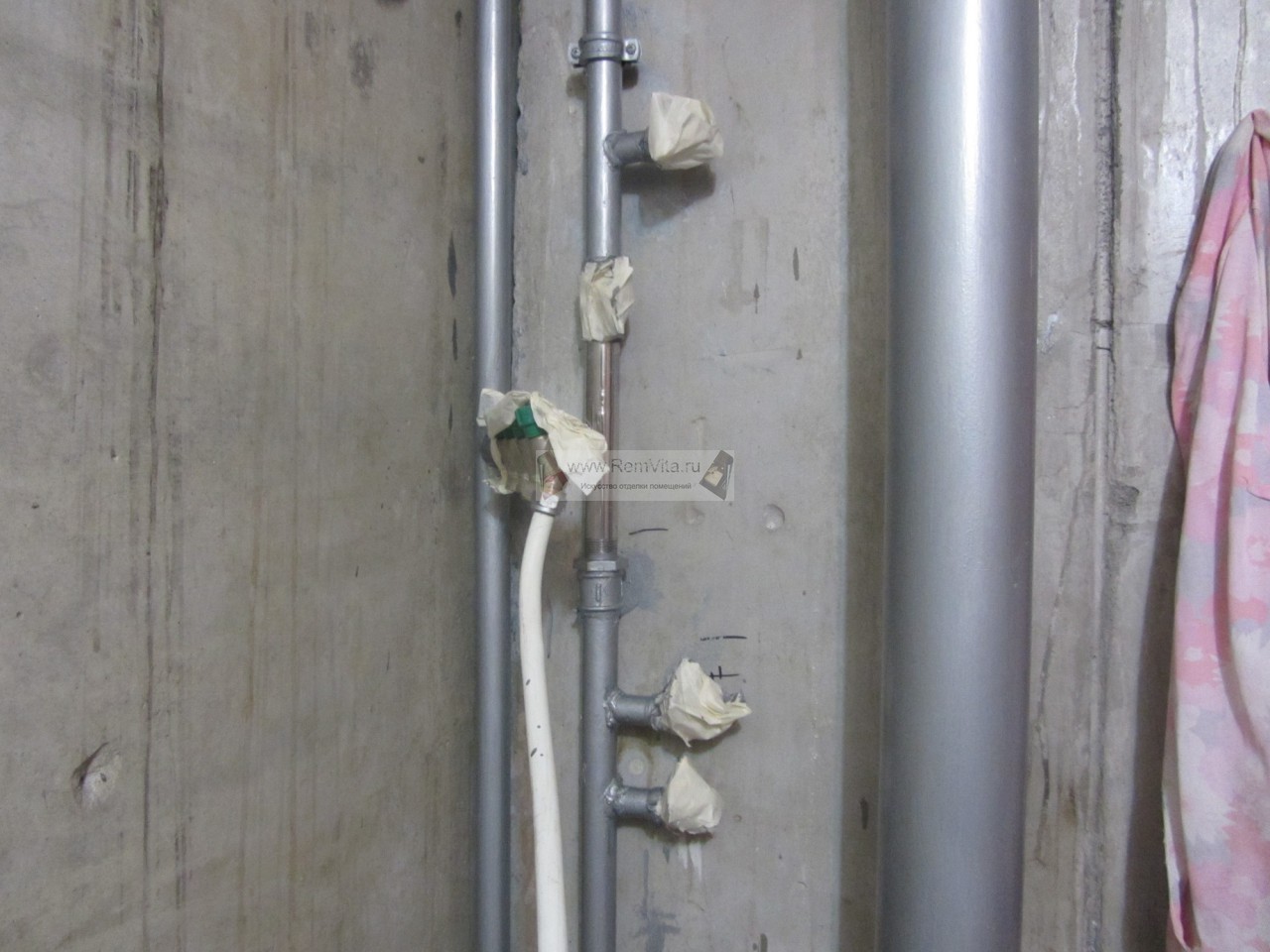

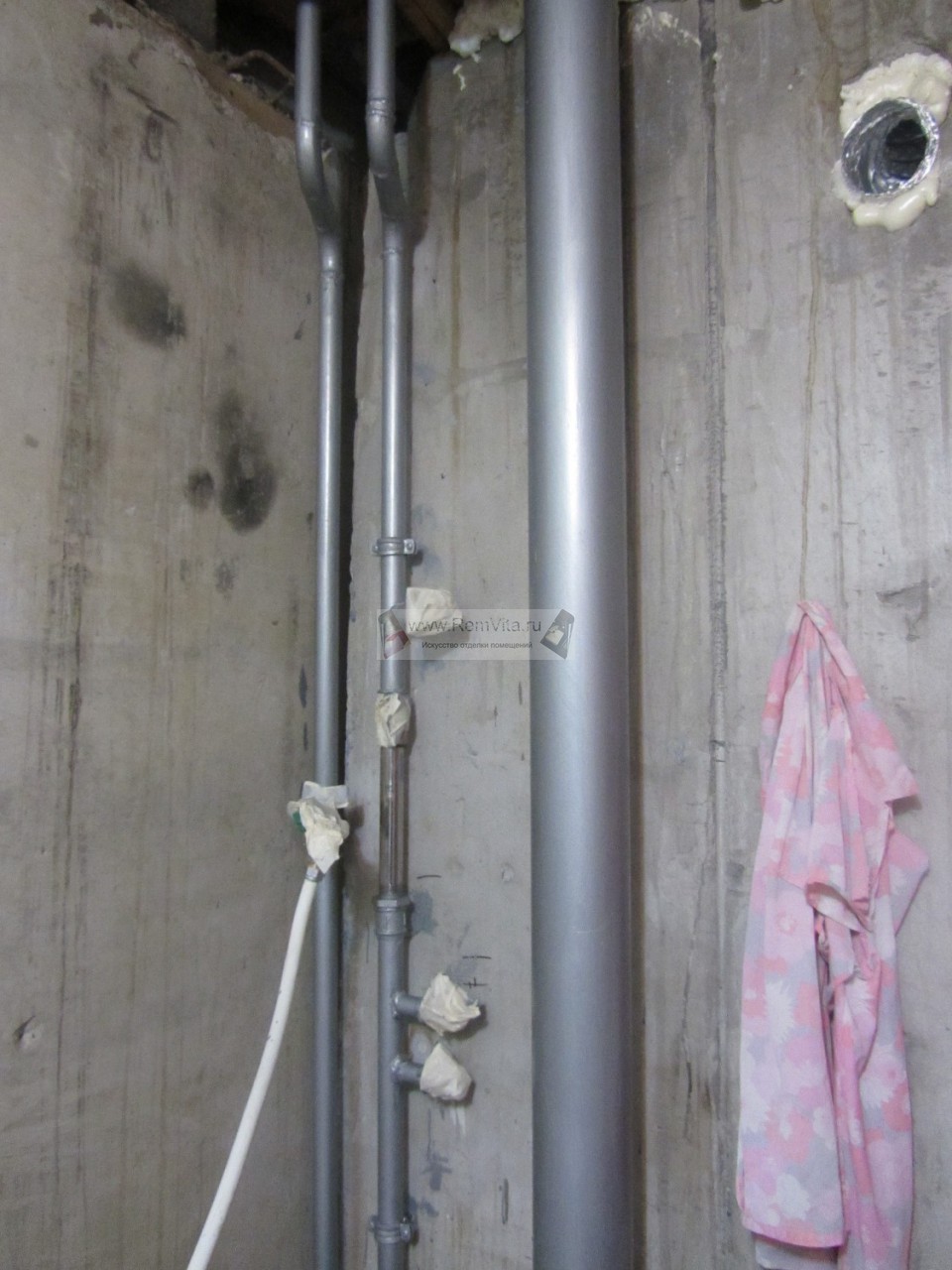

- 39 - Вид снизу – Замена центральных (основных) стояков ХГВС ( холодного и горячего водоснабжения) - на газосварке;
  Очистка и устройство вентиляционного отверстия для лучшей тяги при качественном ремонте ванной комнаты и санузла.
img 39
- 40 - Окраска центральных стояковых труб – «серебрянкой» - защита от коррозии.
img 40

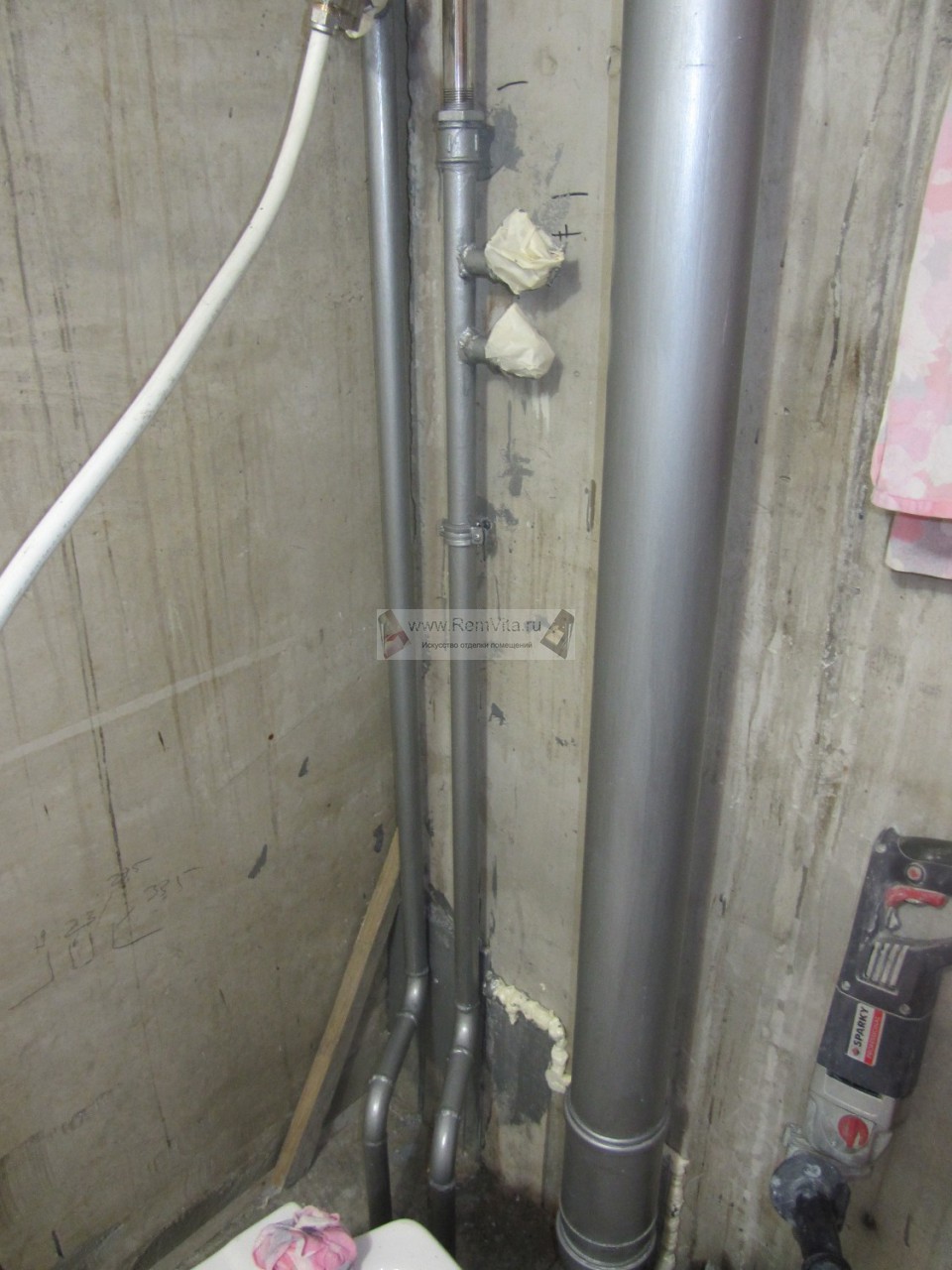

- 41 - Вид сверху – центральные трубы, в процессе замены прижали ближе к стене - этим освободили дополнительное место для размещения необходимых сантехнических приборов в сантехническом шкафу: фильтров с промывкой, редукторов,

  водосчётчиков, а также коллекторов водоразбора … далее...
img 41

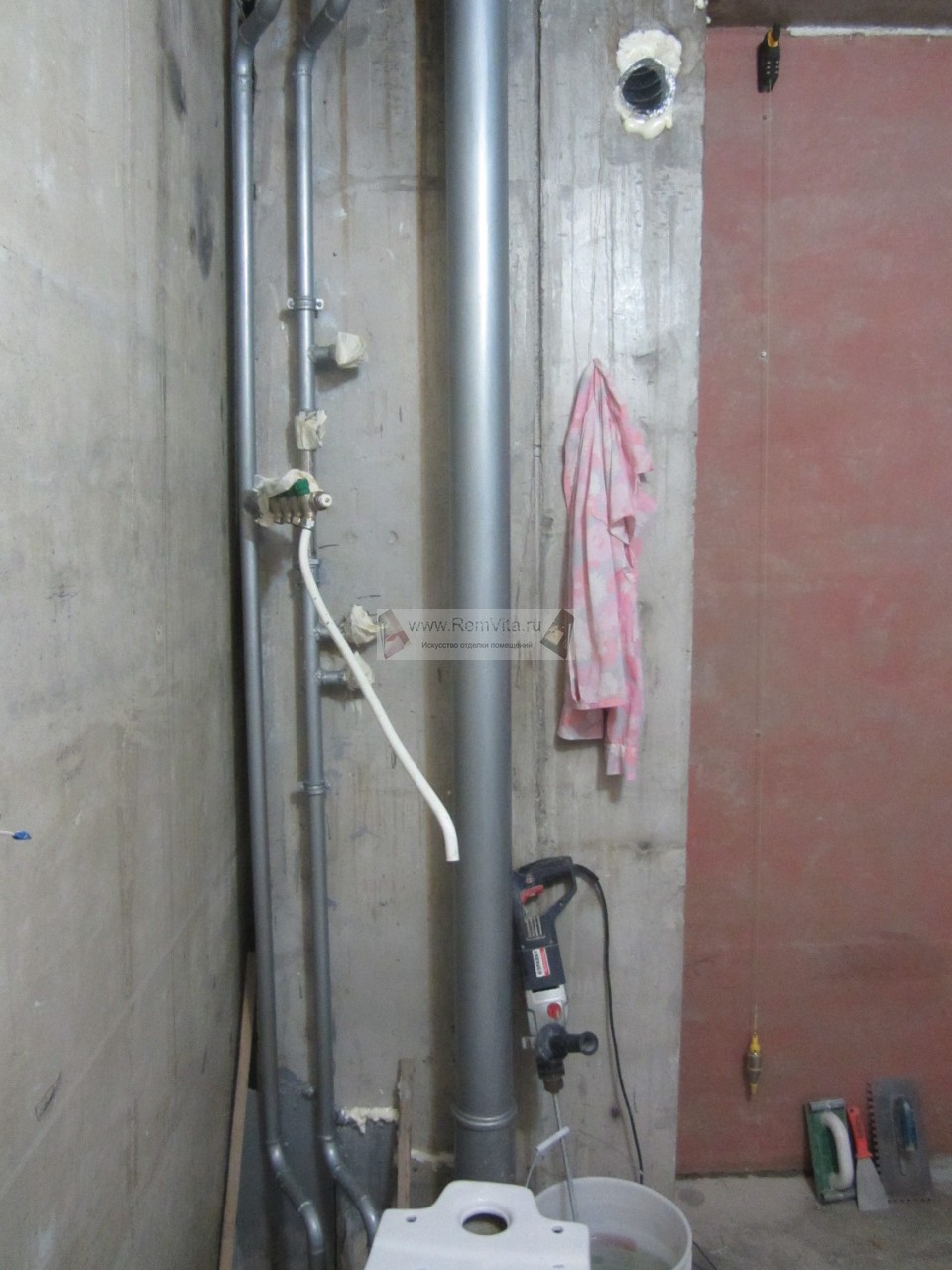

- 42 - Общий вид – на нужной нам высоте, были вварены отводы для кранов ХГВС и полотенцесушителя

  (с устройством байпаса на стояке ГВС). - далее...
img 42

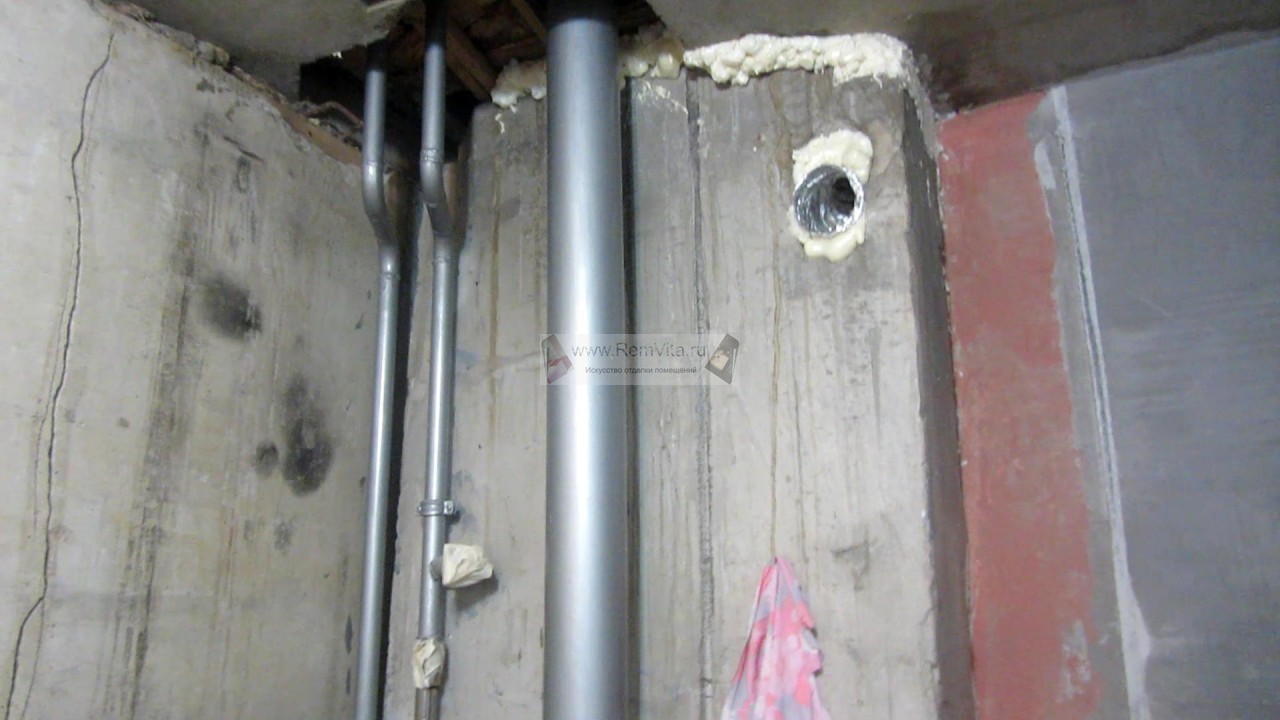

- 43 - На левой стене, относительно труб (перегородке между жилой комнатой и санузлом),

  - Вы, наблюдаете сквозную трещину, которая потом, может проявиться

  на облицованной поверхности (плитке) …
img 43

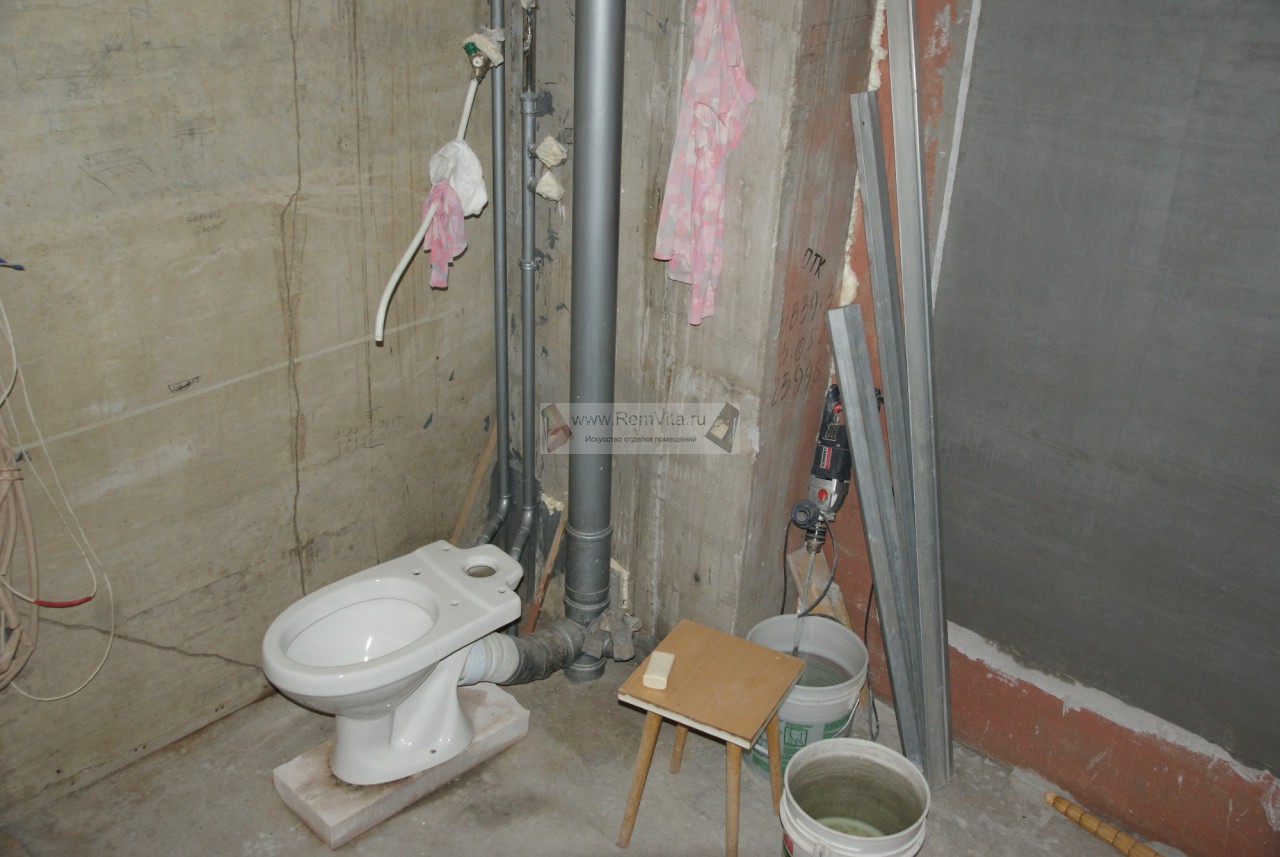

- 44 - Трещина оказалась не одна – не хороший признак! – позже уделим особое внимание этой стене – дополнительно усилив её.

  (смотрите с фото 59 и далее)
img 44

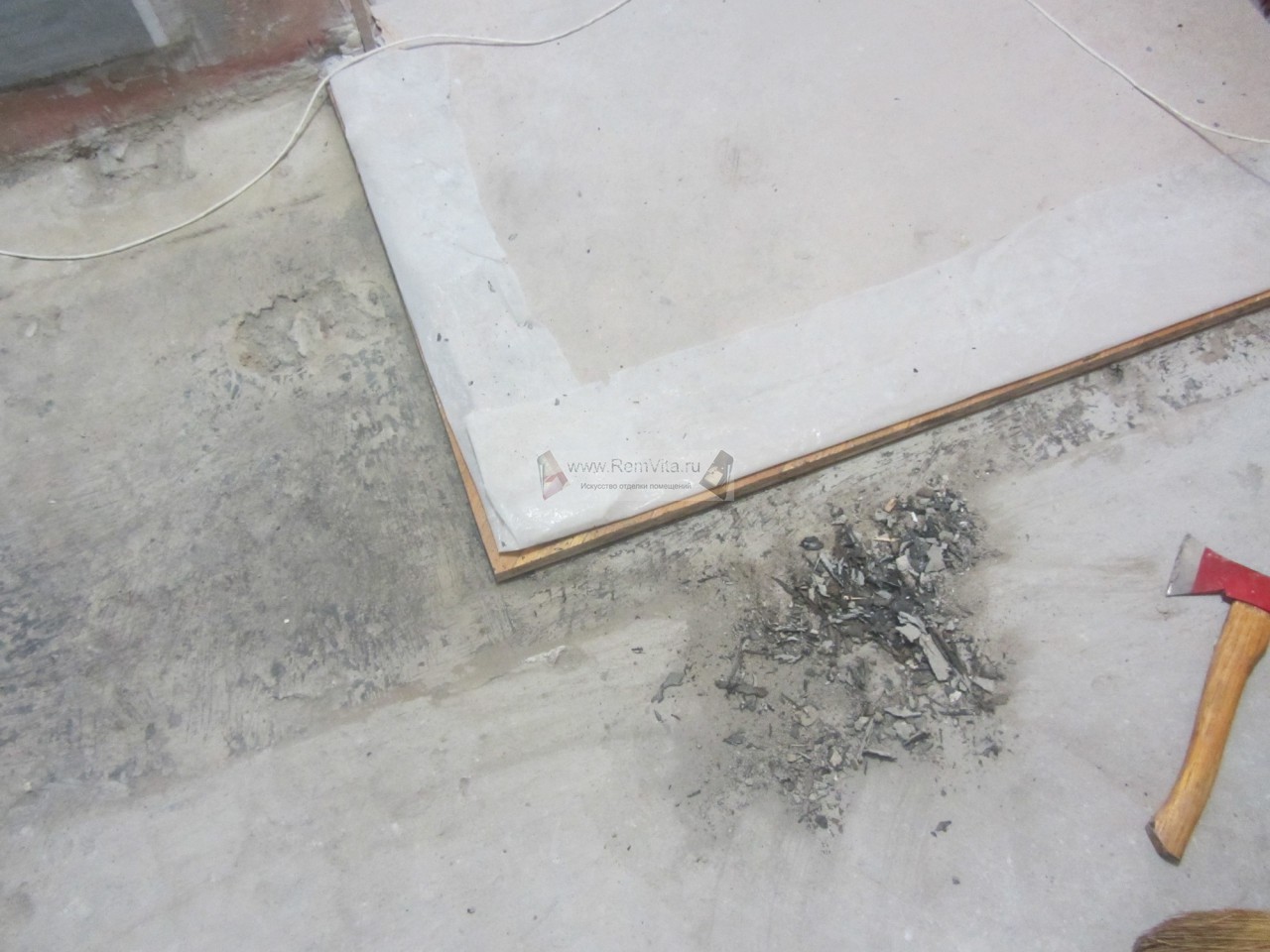

- 45 - За ненадобностью, в будущей ванной комнате, на полу – паркета, - аккуратно подрезаем с последующим его демонтажем, учитывая расположение и размеры новых стен ванной комнаты и санузла.
img 45
- 46 - Очищаем от битума и т.д. - до бетонного основания несущую плиту перекрытия.
img 46
- 47 - Предварительно разметив линии (учитывая правильную геометрию помещения – углы равны 90 градусов), вдоль которых встанут новые стены, приступаем к возведению новых перегородок в ванной комнате, с привязкой (закладными) к несущим ж/бетонным стенам.
img 47
- 48 - Для кладки стеновых перегородок используем блоки YTONG - Газобетон автоклавного твердения плотностью D-500, и размером 625 х 250 х 75 мм.

  В расчётах, перед возведением перегородки между ванной комнаты и санузлом,

  не стоит забывать и про длину чугунной ванны ( L = 1м. 80см.) -
  поэтому, длина стены, вдоль которой встанет ванна (после штукатурки),
  должна быть меньше длины ванны ~ на 2,5 см. ( L= 1м. 77,5см.),
  - чтобы торцы ванны утопали в стене, каждый, не меньше чем на 1 - 1,5 см.
img 48

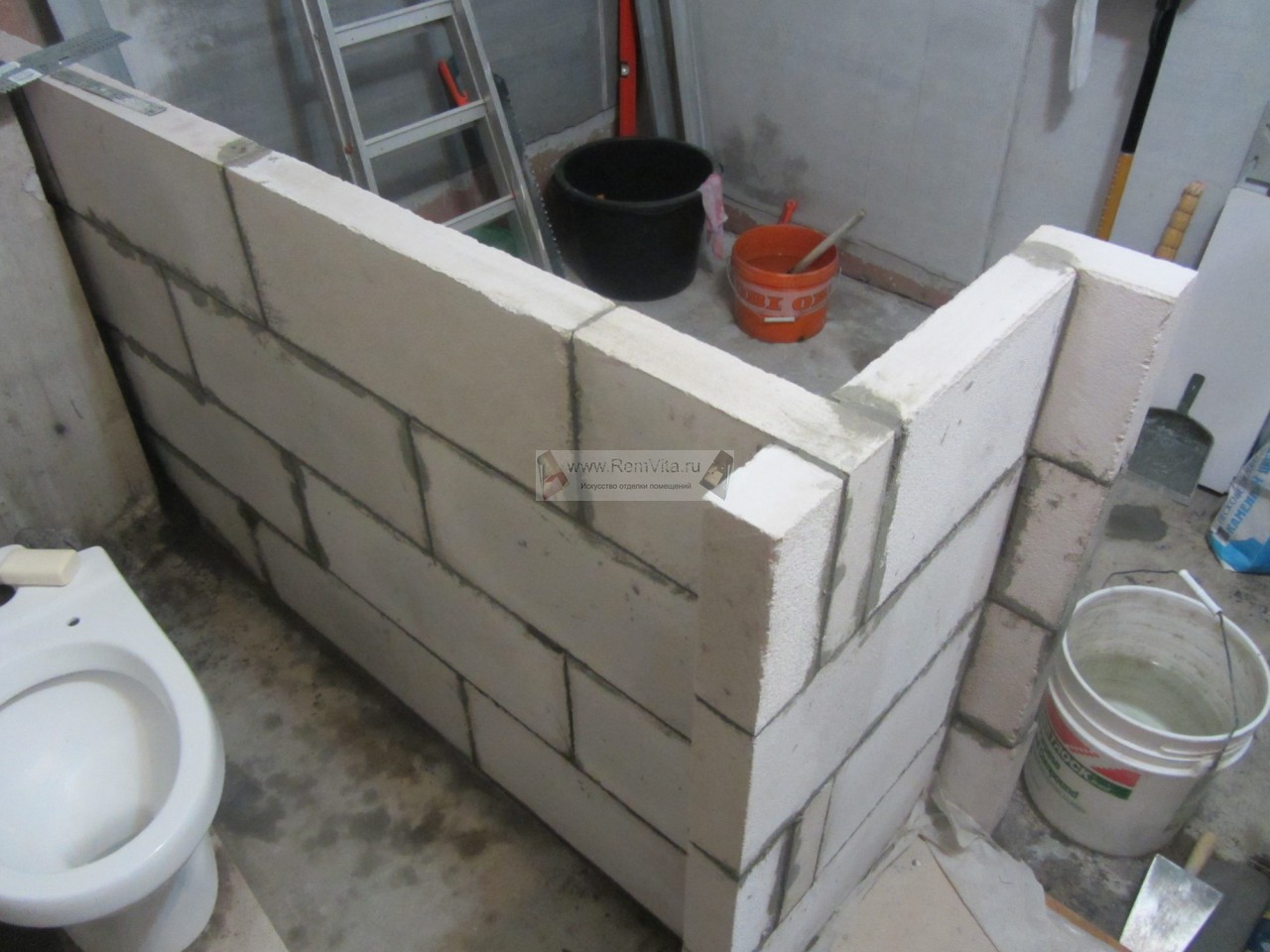

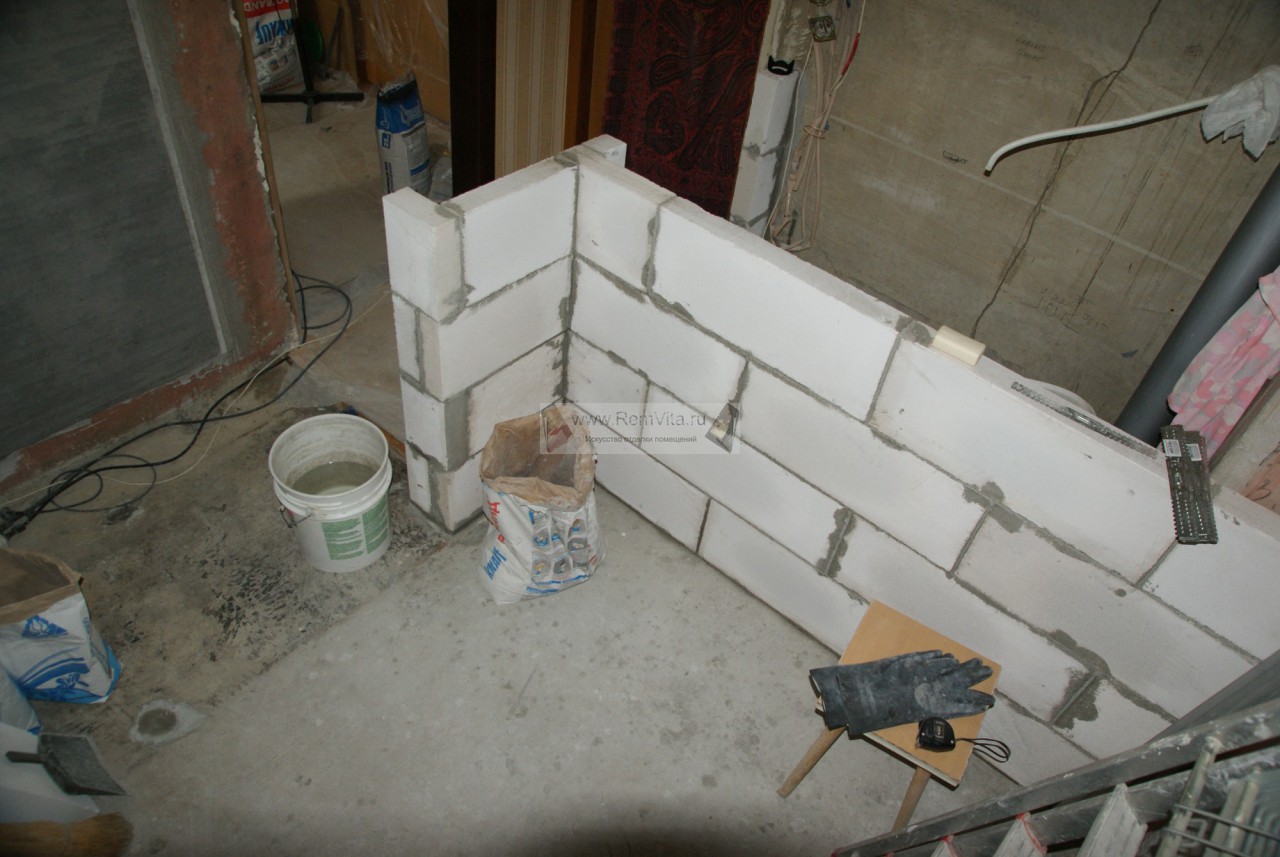

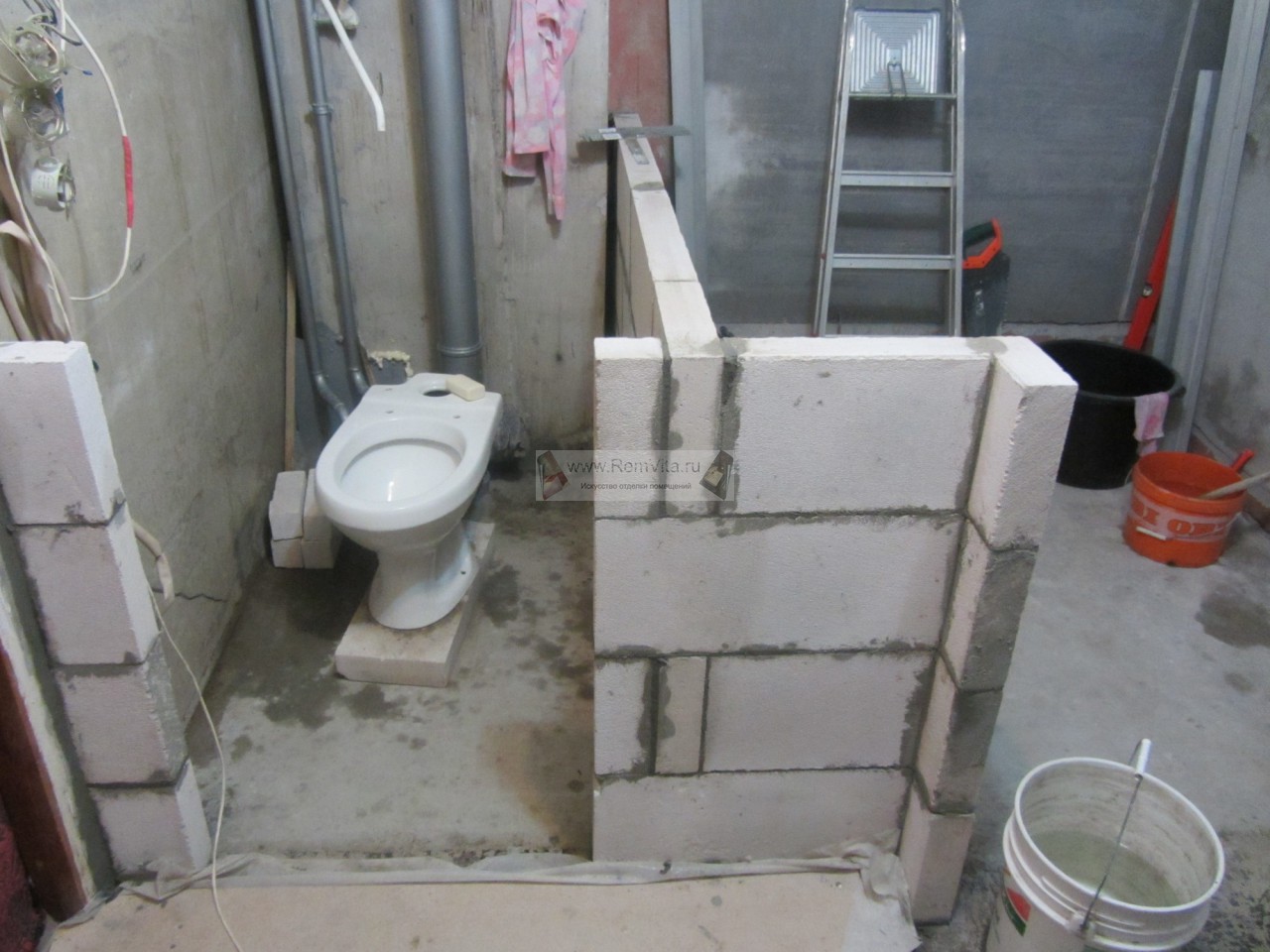

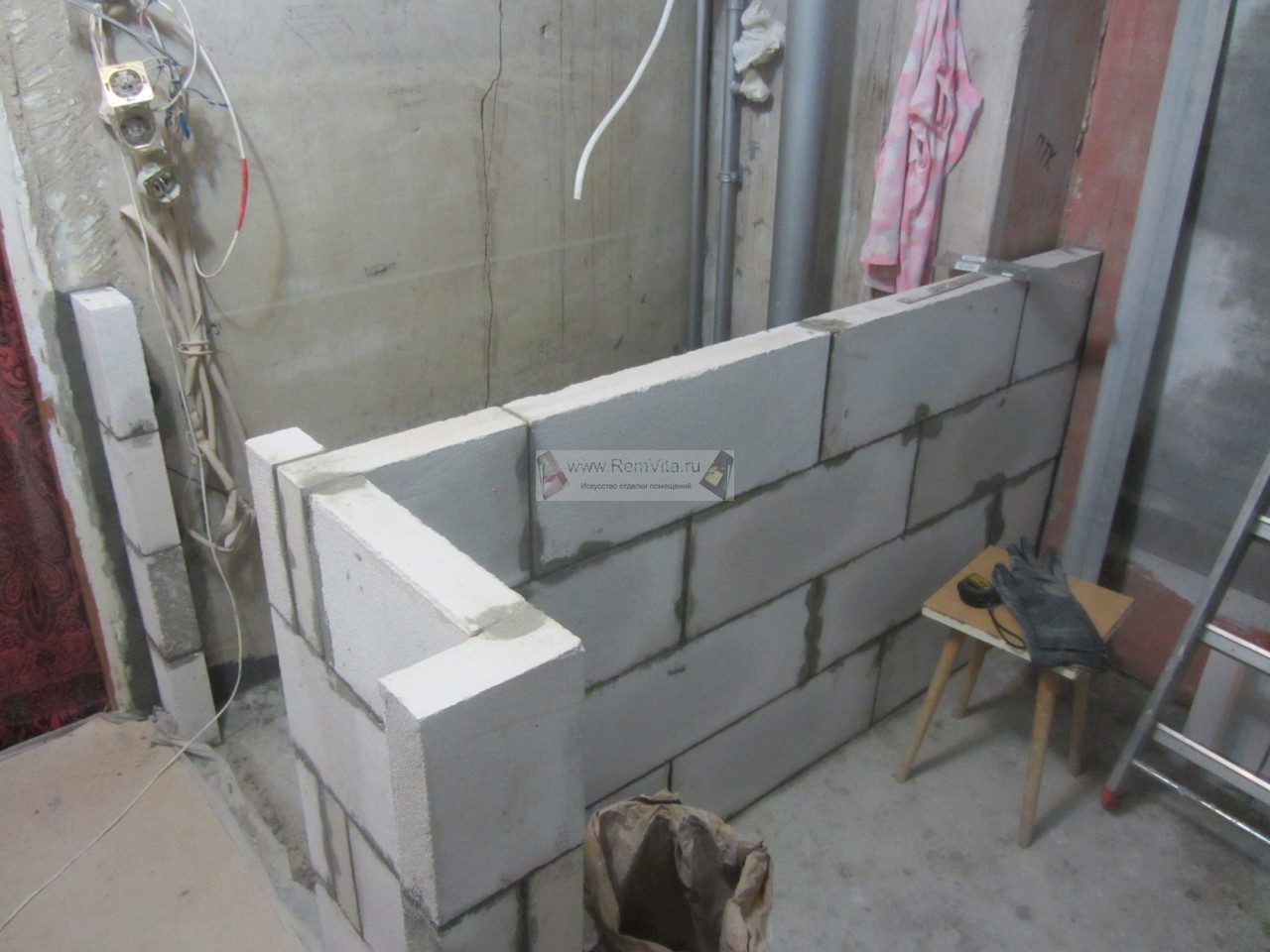

- 49 - Возведение новых перегородок, и санузлов, из газобетонных блоков YTONG - при качественном ремонте ванных комнат
img 49
- 50 - Кладку производим по уровню (горизонт), учитывая правильную геометрию помещений: все углы равны 90 градусов!
img 50
- 51 - Также контролируем уровень новых стен (ванной комнаты и санузла) по вертикали и расстояние

  от ранее оштукатуренной, противоположной стены.
img 51
- 52 - Перед возведением стен газобетонные блоки предварительно грунтуем
  (грунтовкой KNAUF - Tieftngrund) со всех 4-х торцов, для лучшей адгезии...
img 52

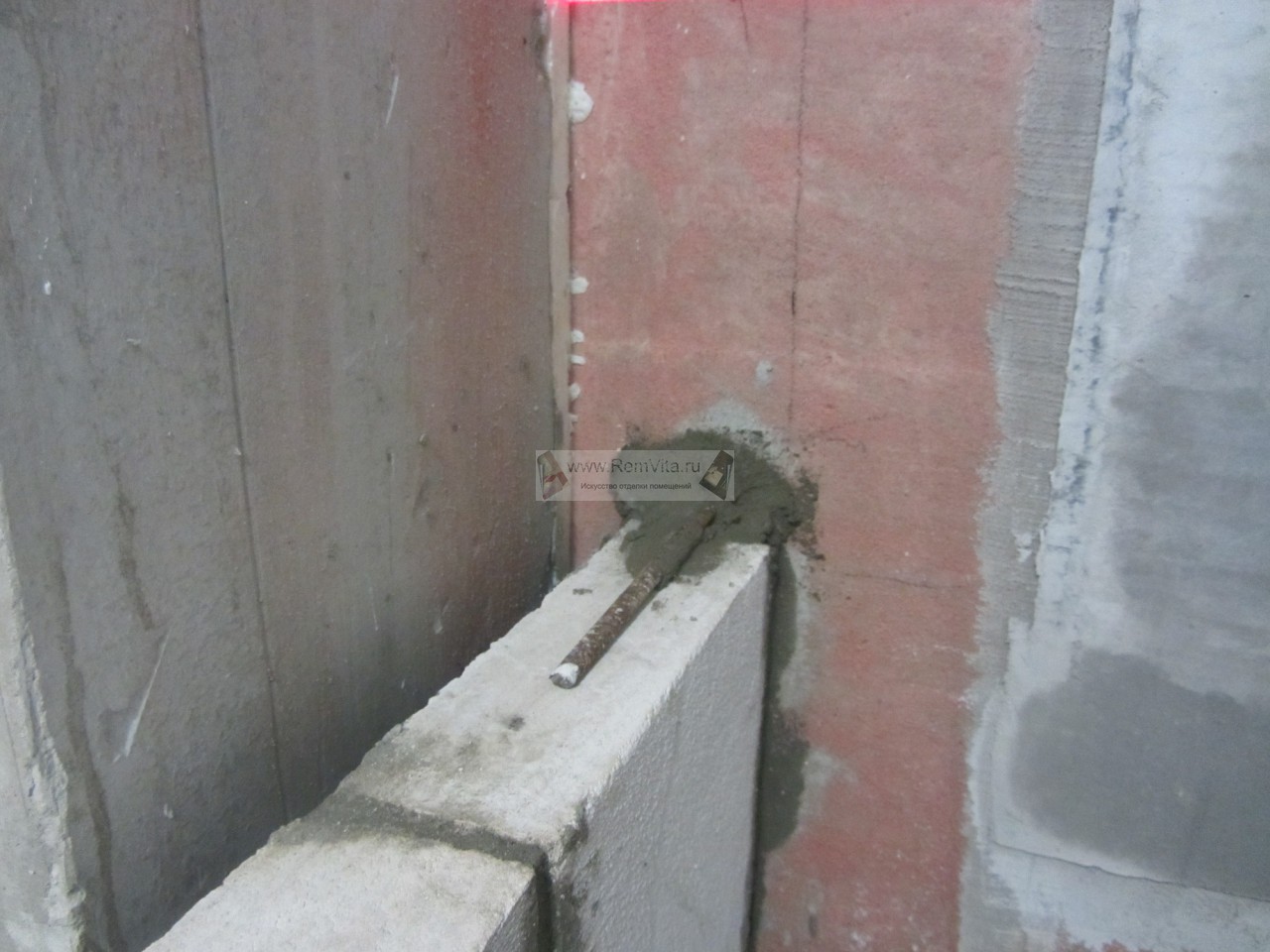

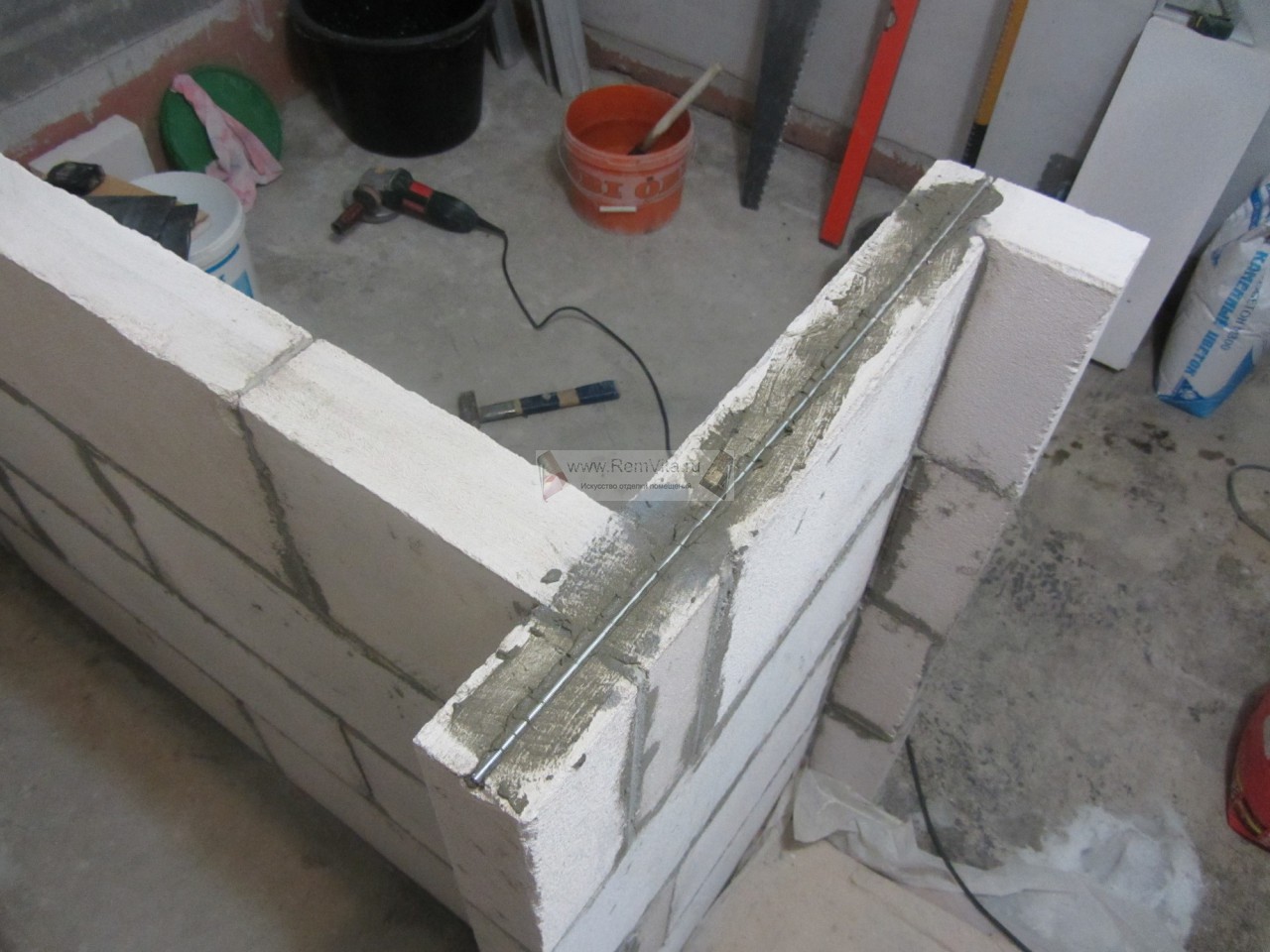

- 53 - Через пару рядов врезаем и замуровываем «стяжку» или арматуру (D = 8-10 мм.) - как дополнительное усиление кладки

  – особенно на углах.
img 53

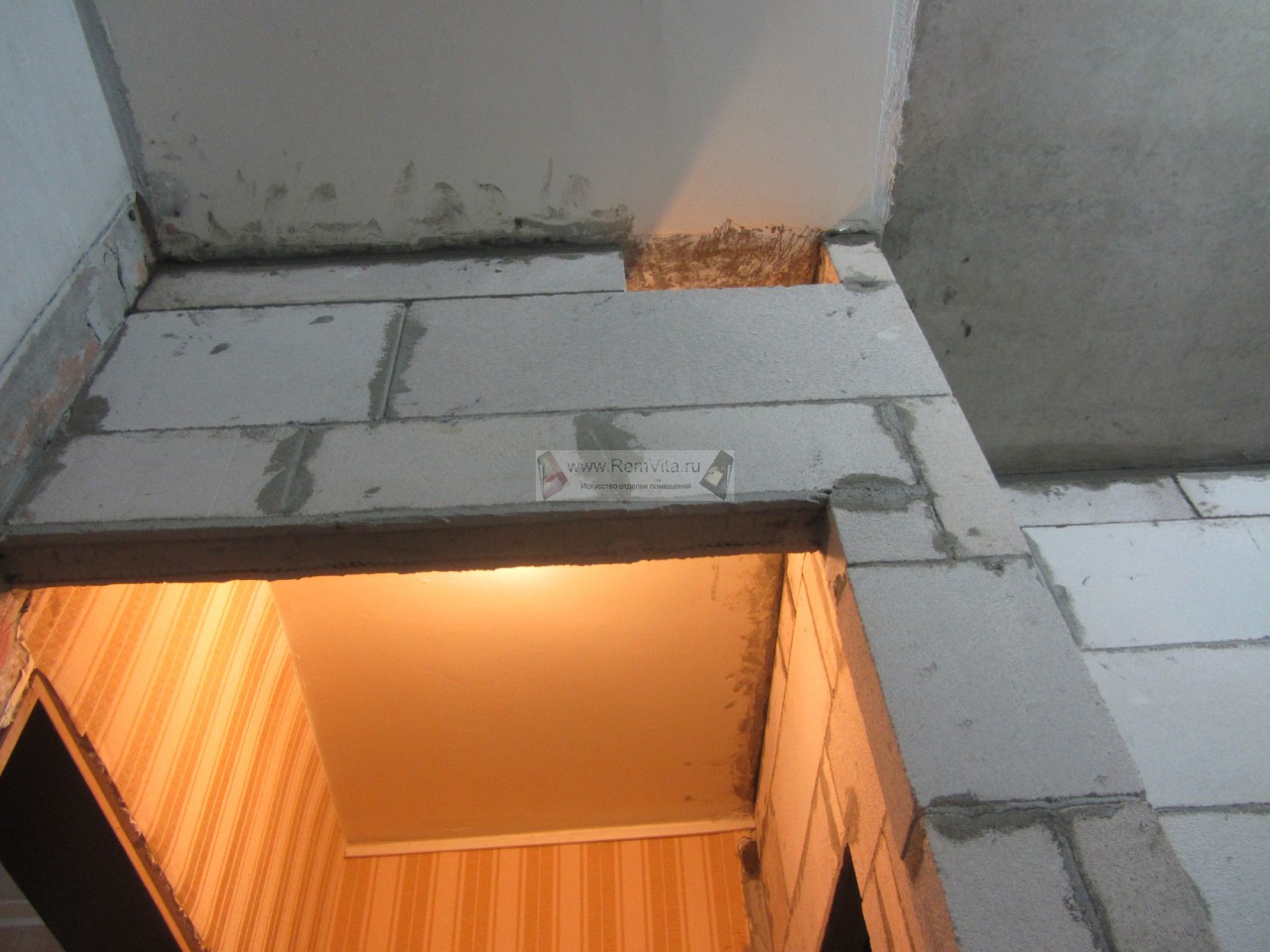

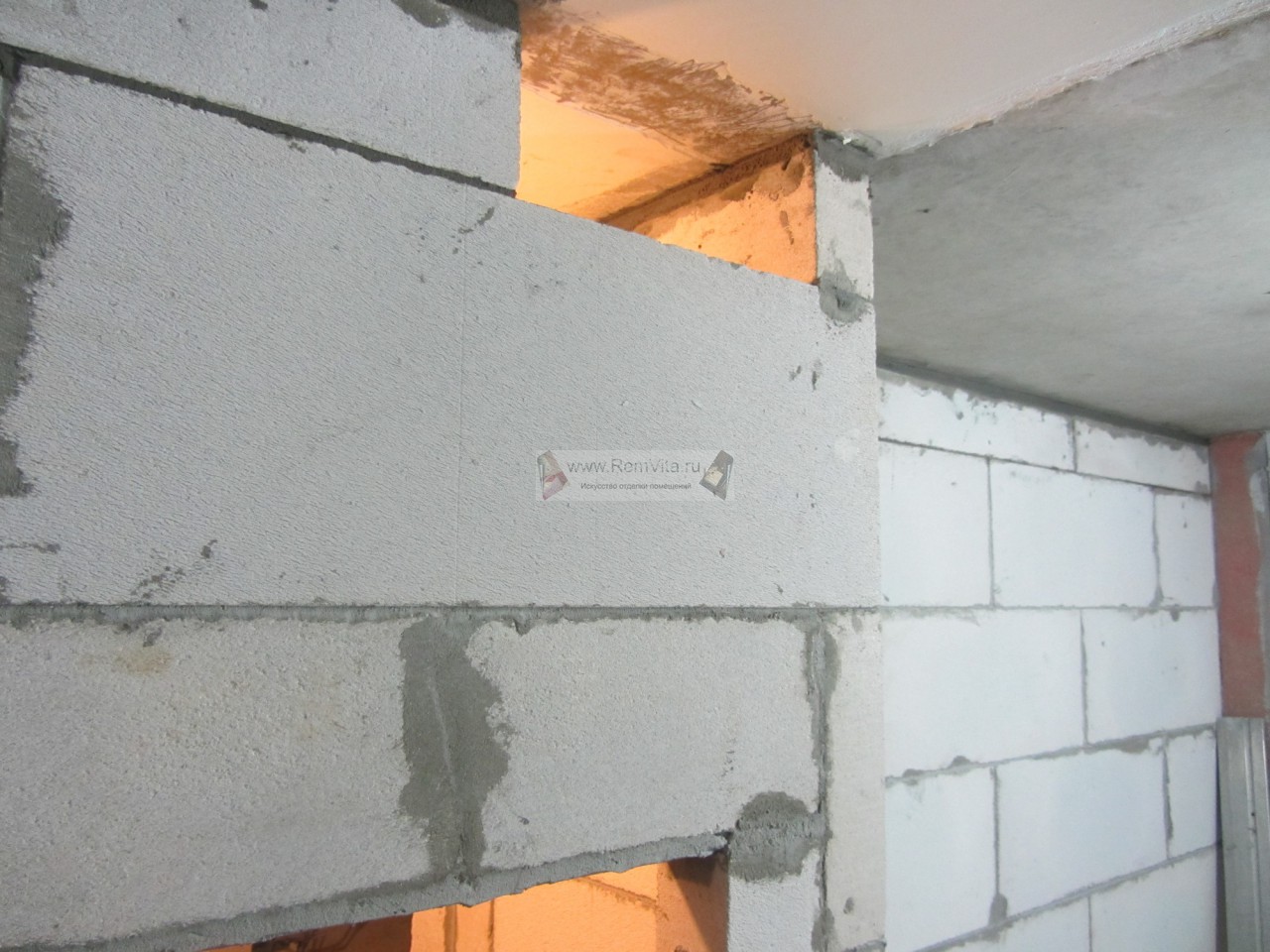

- 54 - Над дверными проёмами как закладные и опору, я использую арматуру D-12.
img 54
- 55 - На потолке подготовка поверхности производится также как и везде: очищаем от шпаклёвки и т.п. - до основания

  и проходим грунтовкой глубокого проникновения KNAUF.
img 55

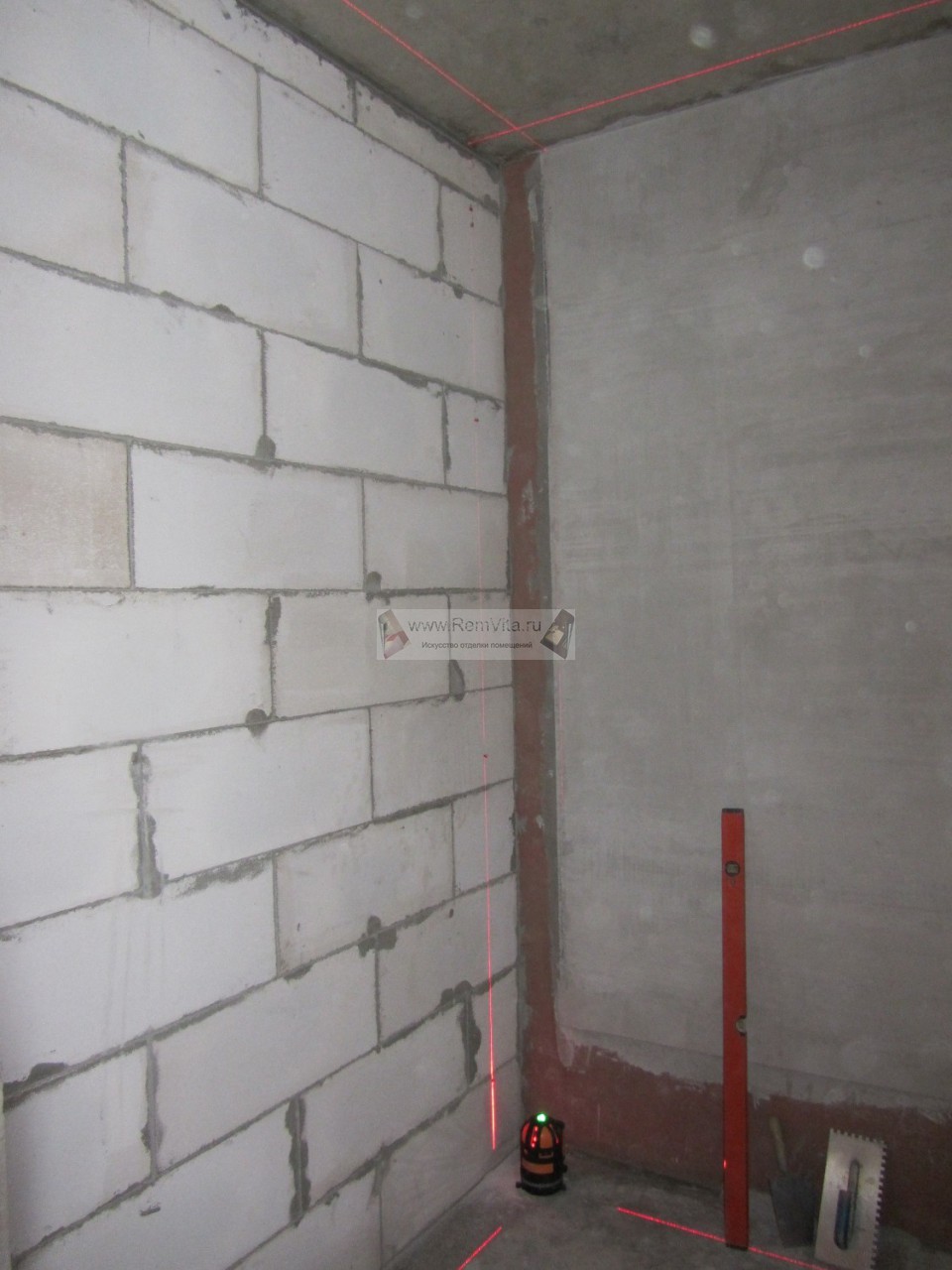

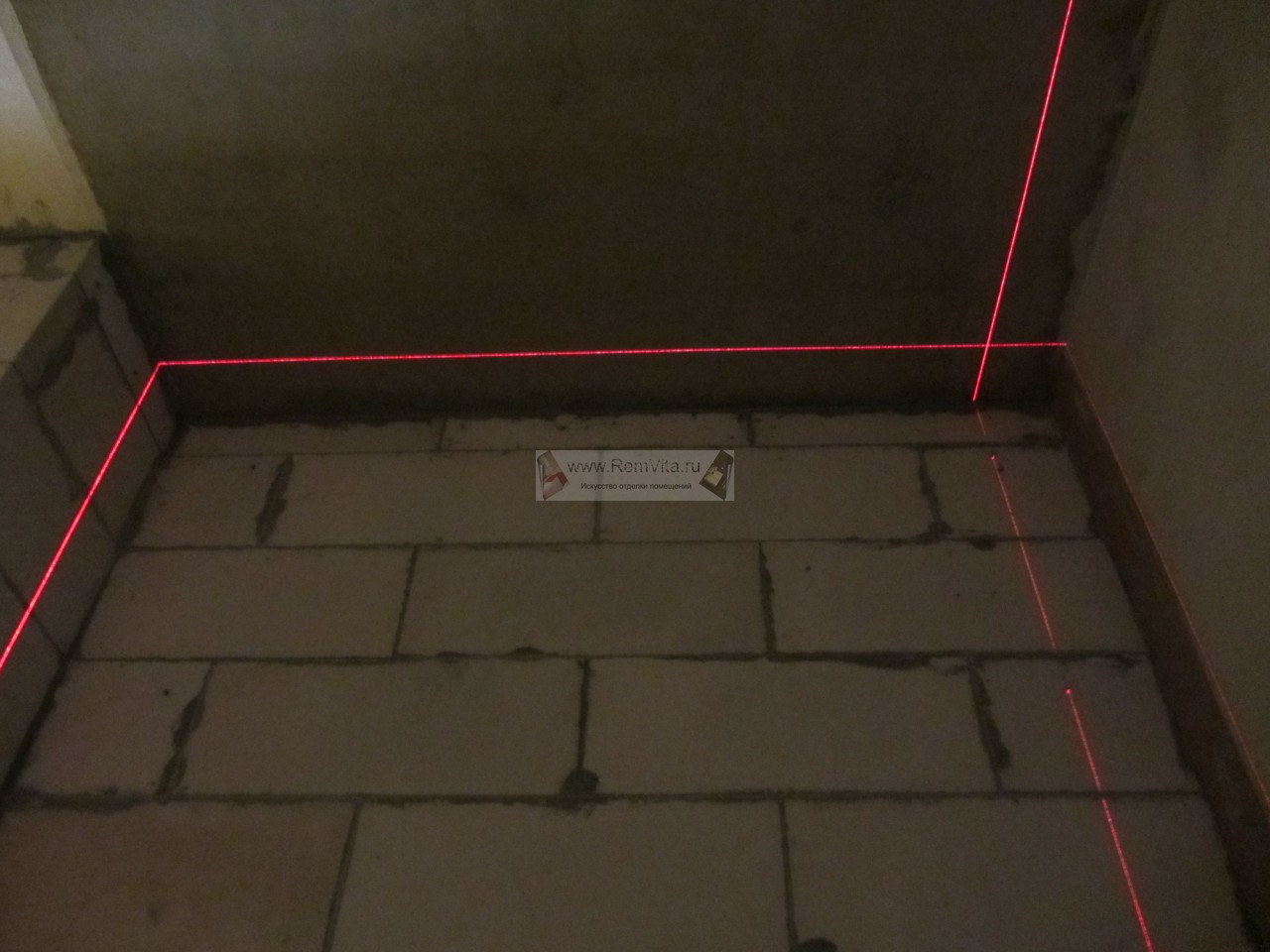

- 56 - После высыхания верхних рядов кладки, используя лазерный нивелир (построитель плоскостей), размечаем места будущих маяков
  и выставляем закладные по строительному отвесу, относительно ранее оштукатуренных стен ...

  - смотрим далее...
img 56

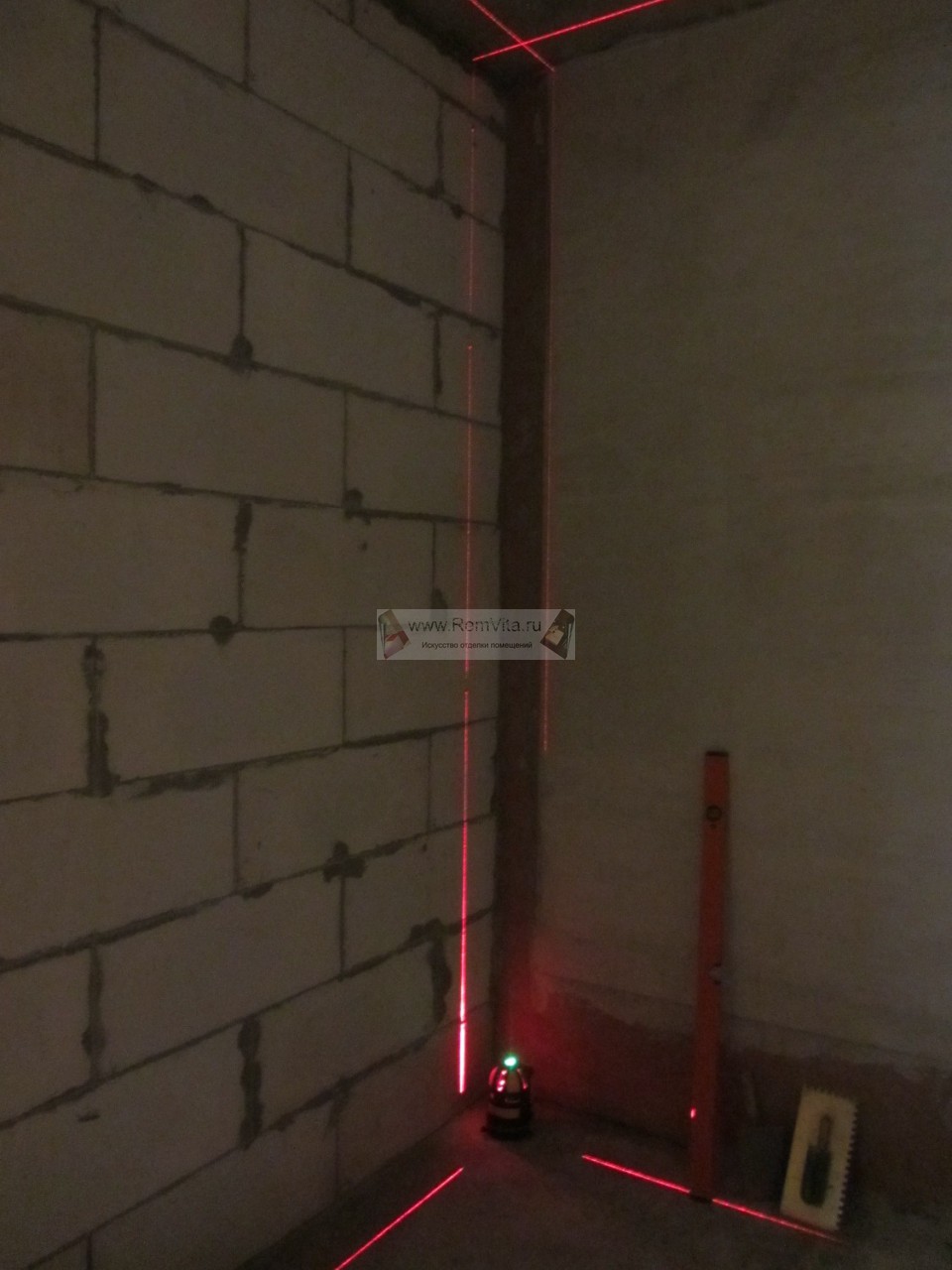

- 57 … Учитывая правильную геометрию помещения:
  углы = 90 градусов и параллельность противоположных стен...
img 57
- 58 - Общий вид - обрабатываемая (на фото) стена, должна быть параллельна противоположной и перпендикулярна соседней...
img 58
- 59 - С проблемной стеной поступим следующим образом: чтобы не терять драгоценные сантиметры площади (ширина туалета) - сделаем усиление стены – арматурой: Так как стенка завалена в нашу сторону, сверлим для арматуры отверстия вверху стены так, чтобы арматура вверху «утопала» в стене - (перепад по отвесу, у данной стены, составляет 4,5 см с нуля).
  смотрим далее...
img 59

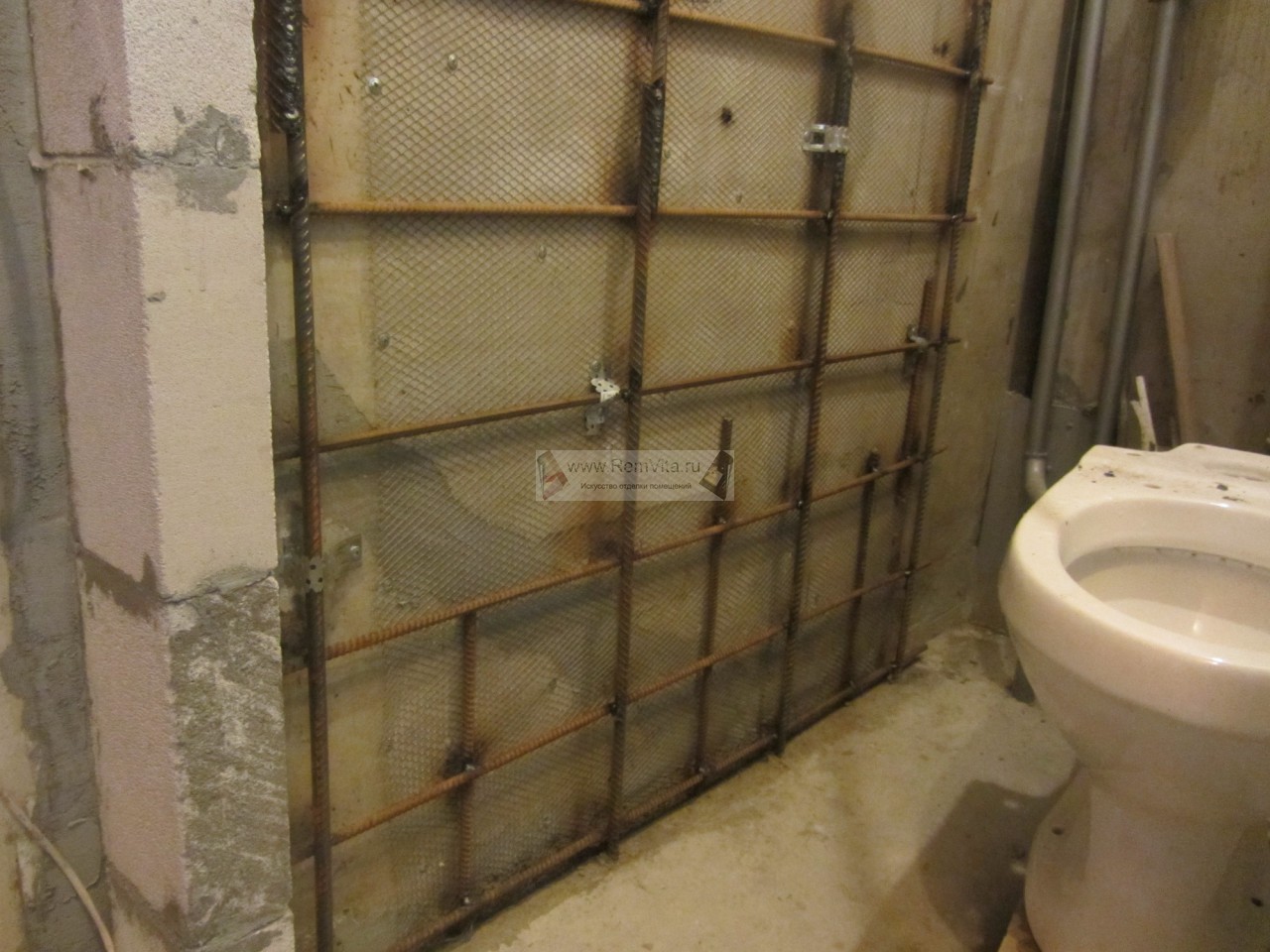

- 60 - Предварительно расшив злополучные трещины и замазав их плиточным клеем (не забывая про грунтовку), нашив сетку для лучшего сцепления – сверлим отверстия под арматуру и в полу (учитывая перепад стены).
  смотрим далее...
img 60

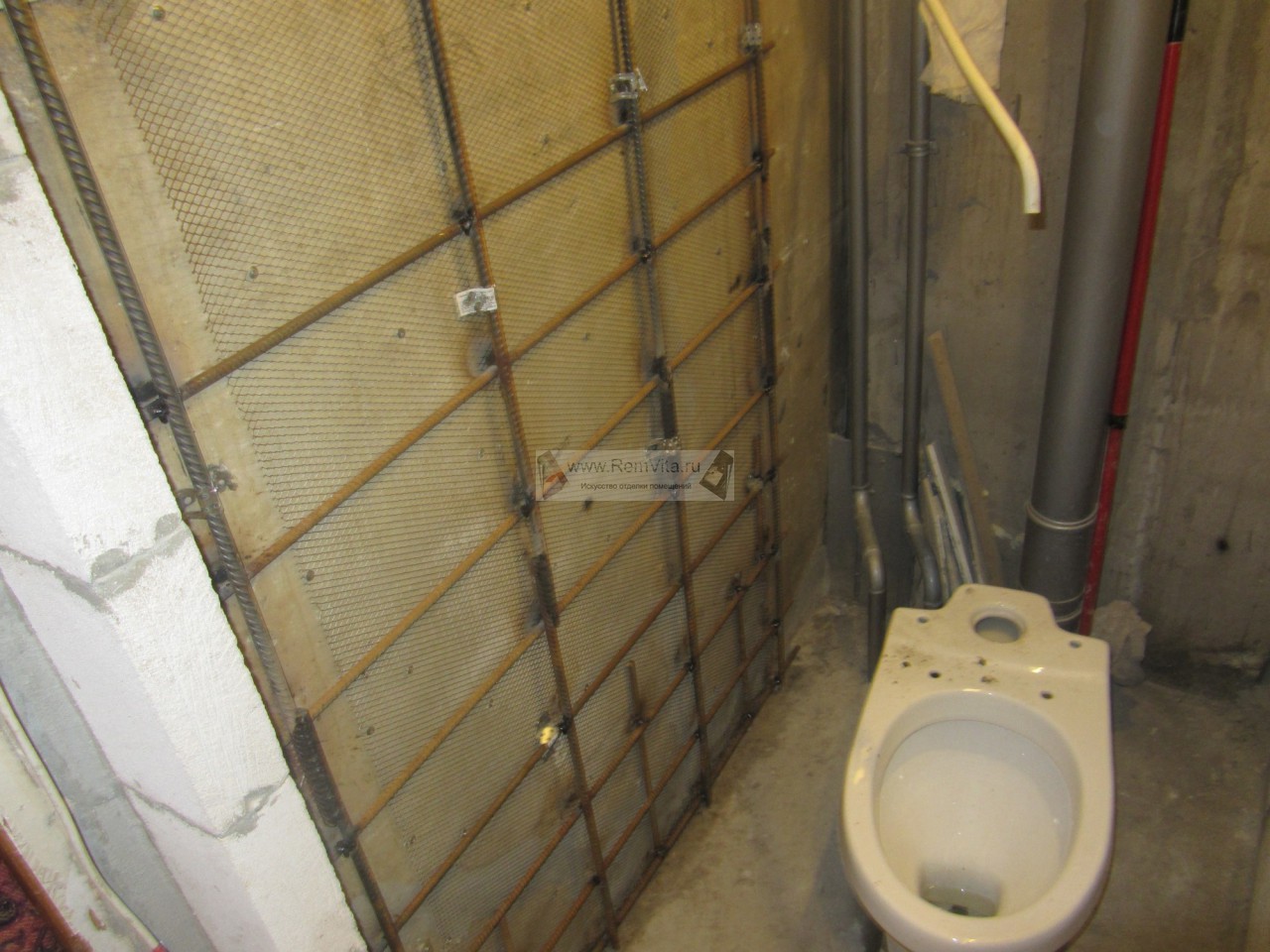

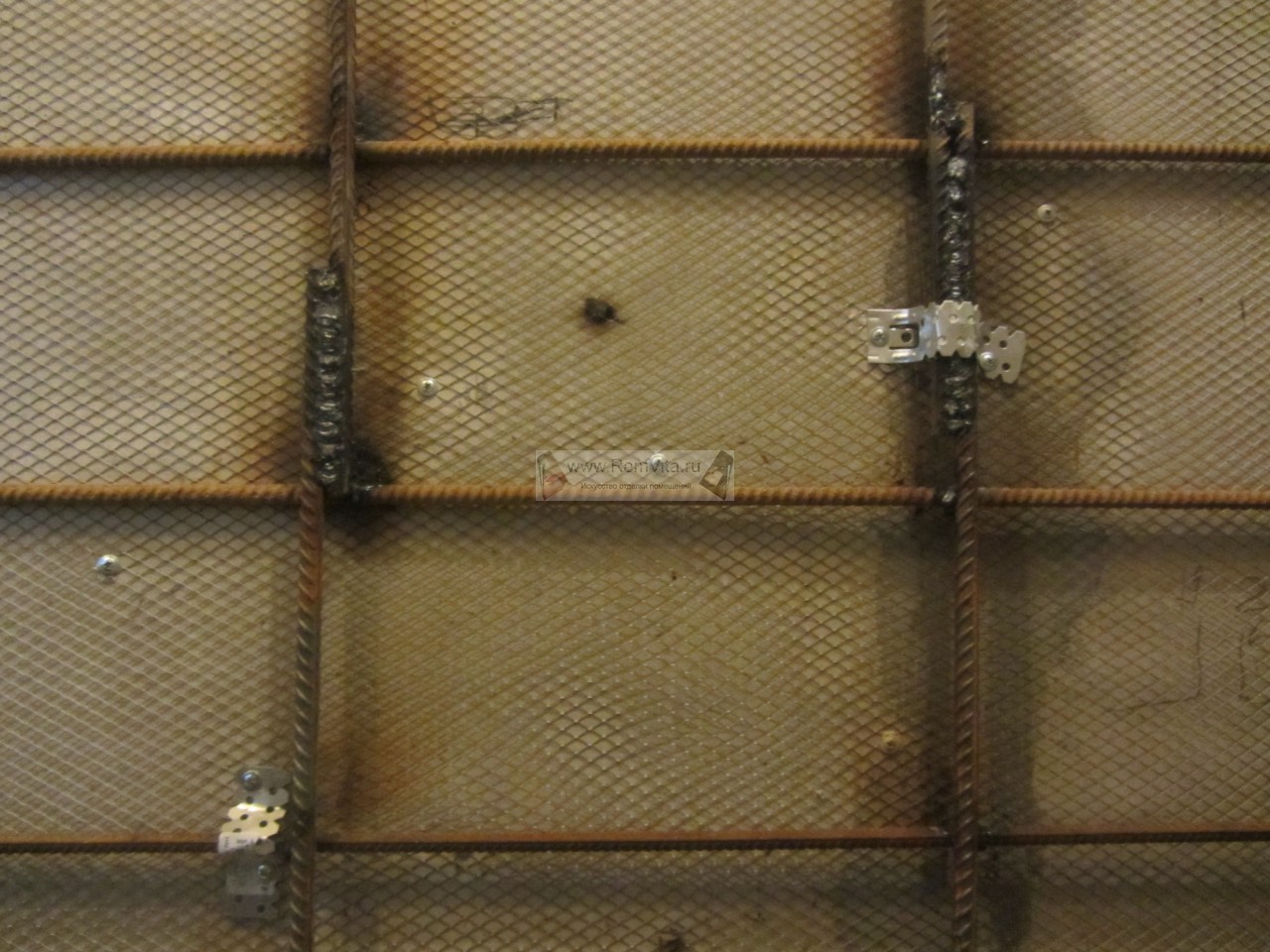

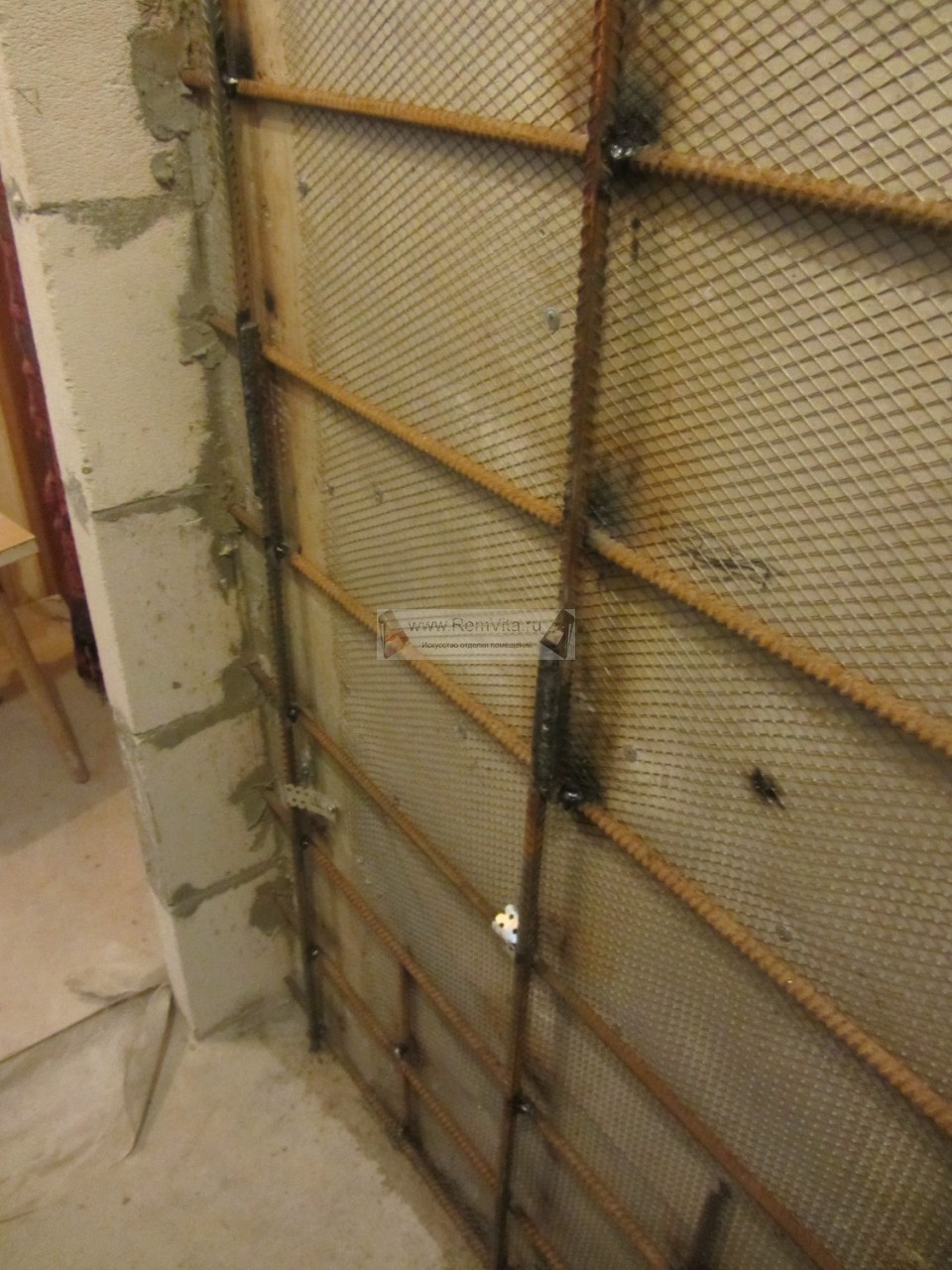

- 61 - Электродуговой сваркой варим некое подобие армирующей сетки…
img 61
- 62 - Края (торцы) горизонтально расположенной арматуры также засверливаем (в стенку с дверным проёмом - на фото - слева).
  смотрим далее...
img 62
- 63 - Сварочный шов, длиной в пять диаметров (арматуры) - обеспечит целостность арматуры

  Далее закрепляем всю конструкцию к стене монтажными пластинами (дюбель+саморез).
  смотрим далее...
img 63

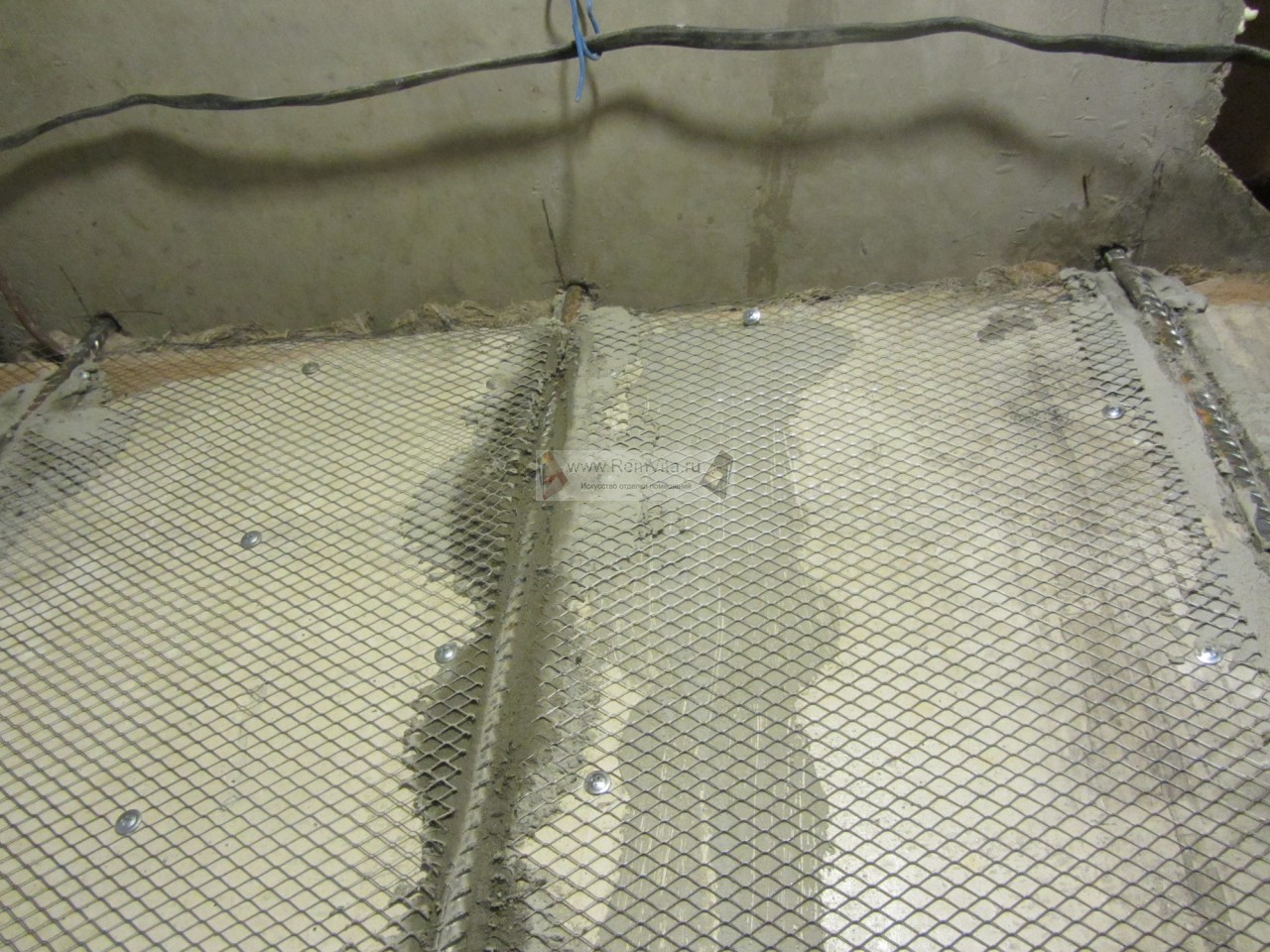

- 64 - Потому, как стена завалена на нас, основной слой штукатурки приходится на её нижнюю часть...
  смотрим далее...
img 64

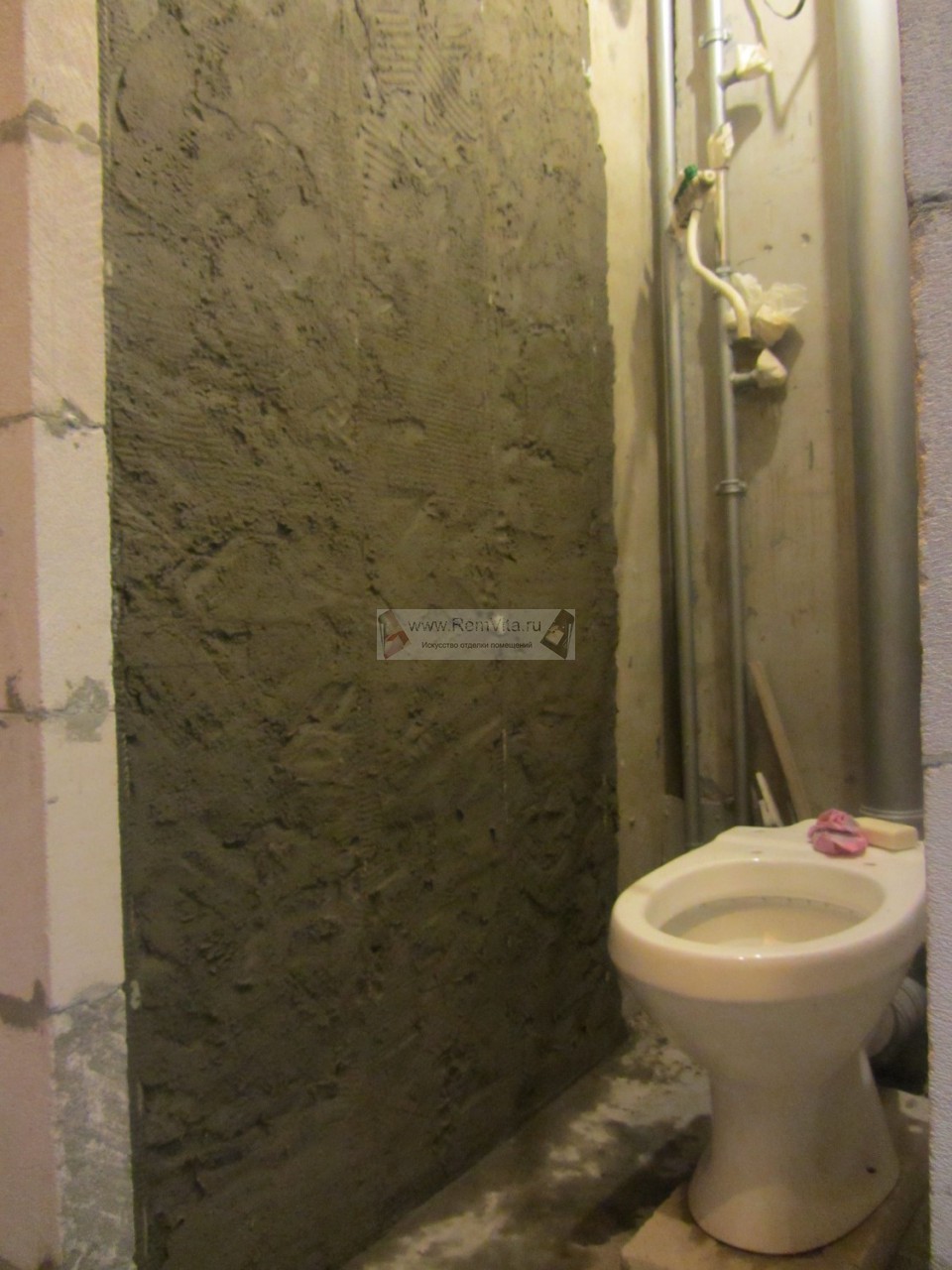

- 65 - Специальной смесью на цементной основе (М-300) наносим необходимый наброс…
  смотрим далее...
img 65
- 66 - Итак, шаг за шагом…
  - смотрим далее...
img 66

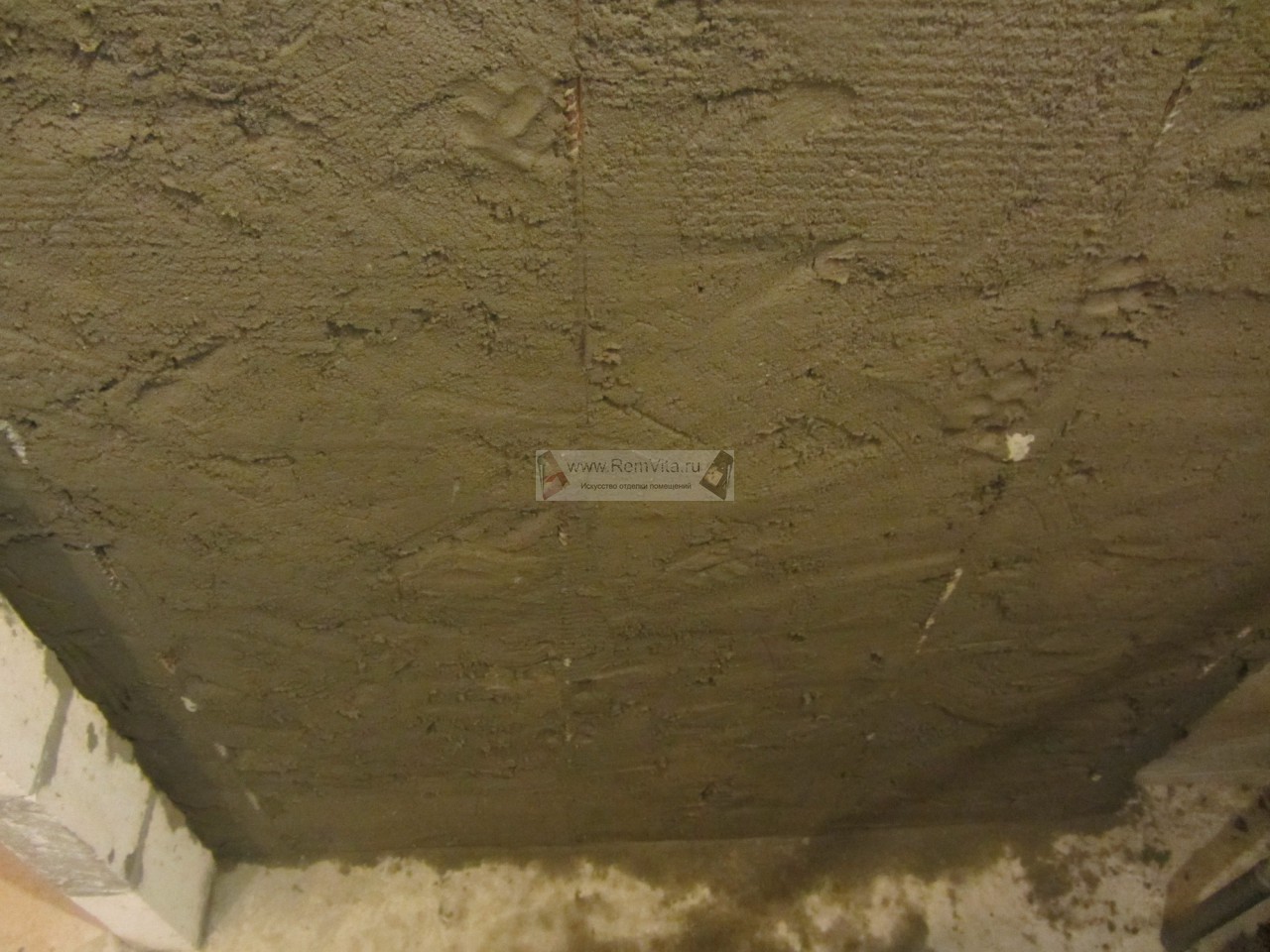

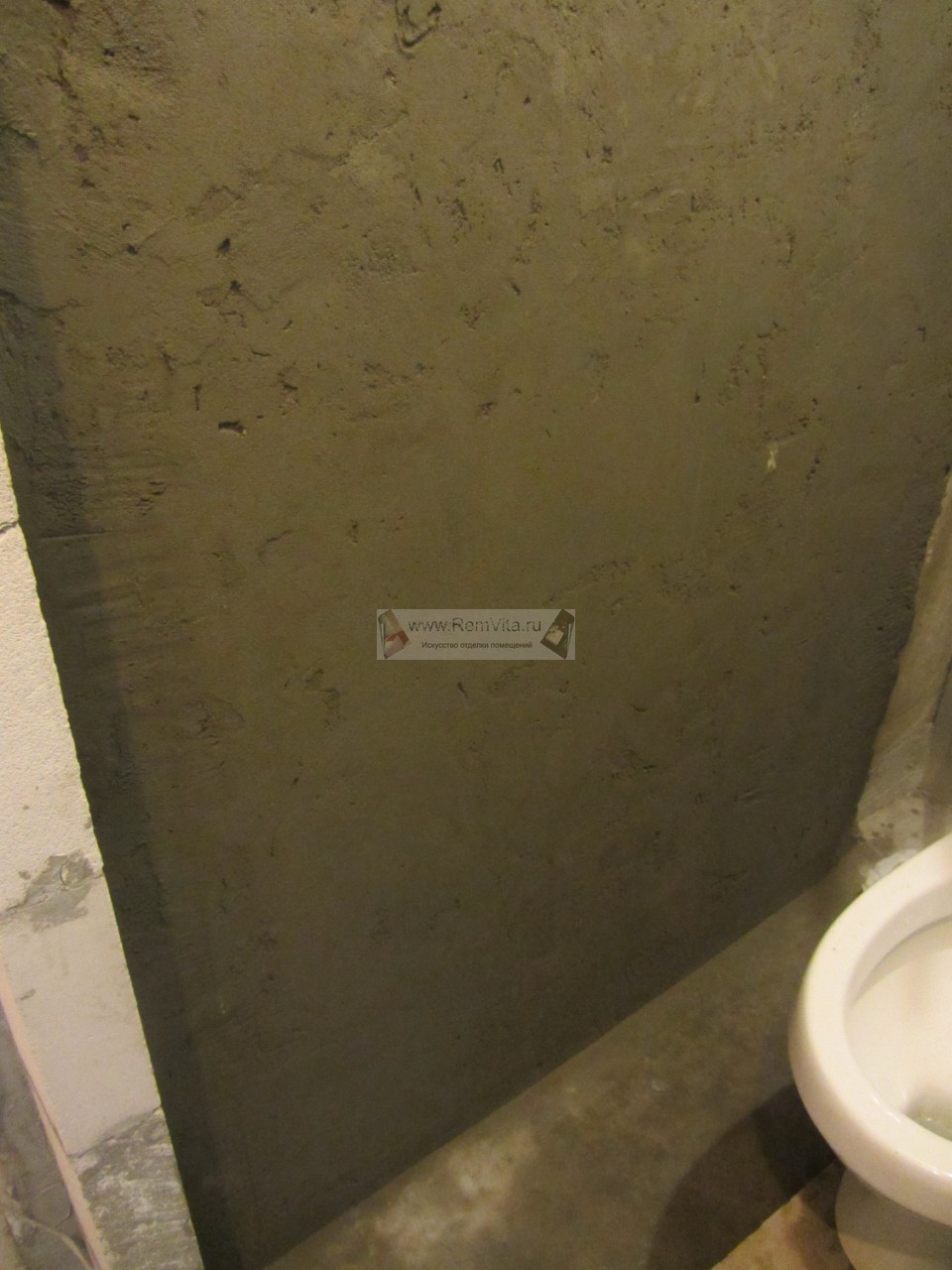

- 67 - Выравниваем (штукатурим) всю стену, утопив арматуру …
  - смотрим далее...
img 67
- 68 - Общий вид армированной стены. - И это был - только черновой наброс (смесью на цементной основе)...
  - смотрим далее...
img 68

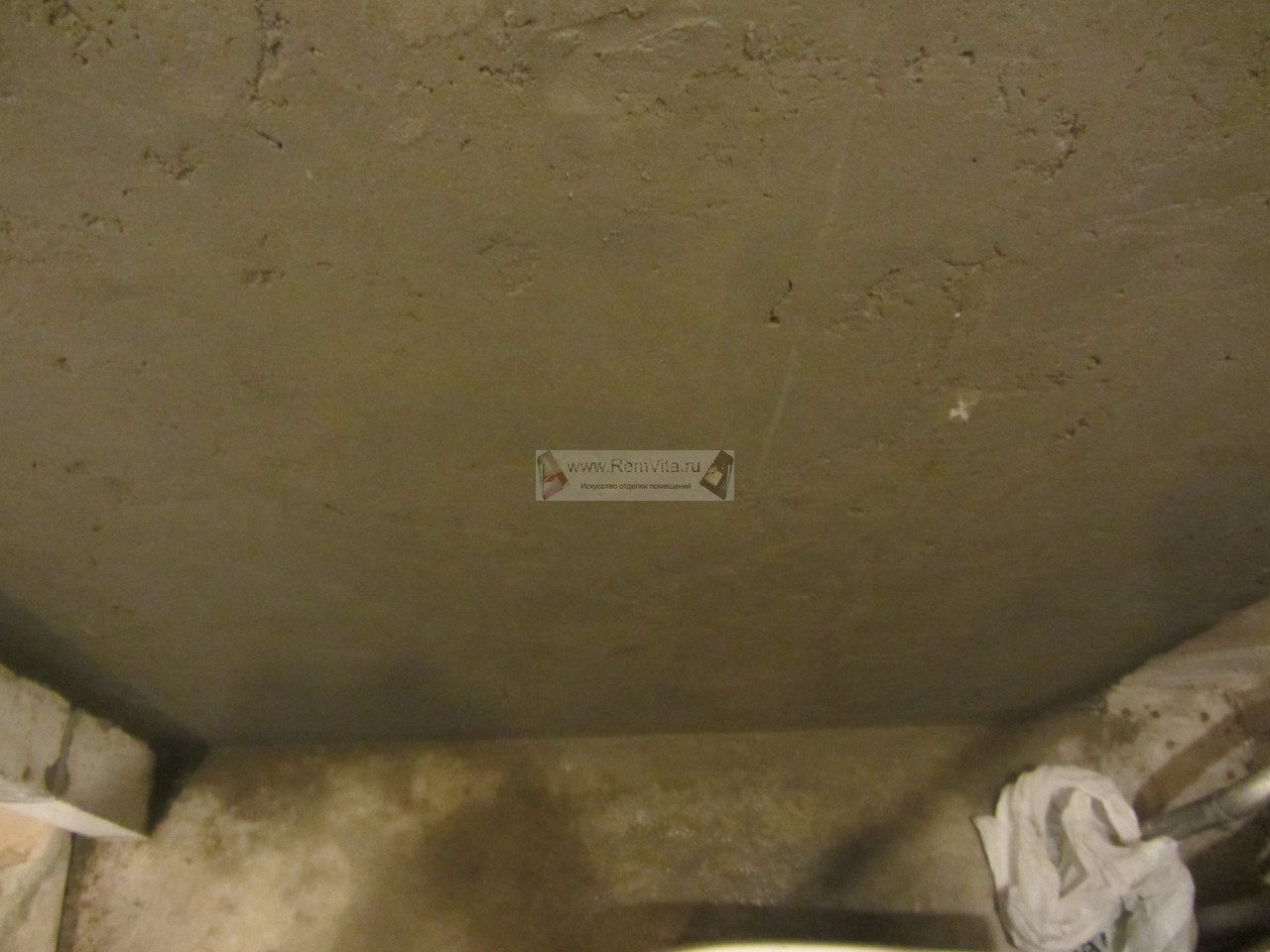

- 69 - Вид сверху (внизу слой составил около 5 см.)

  – ну чем не монолит!?
  Пока стенка будет сохнуть, завершаем остальные работы по штукатурке ванной комнаты и санузла…
  - смотрим далее...
img 69

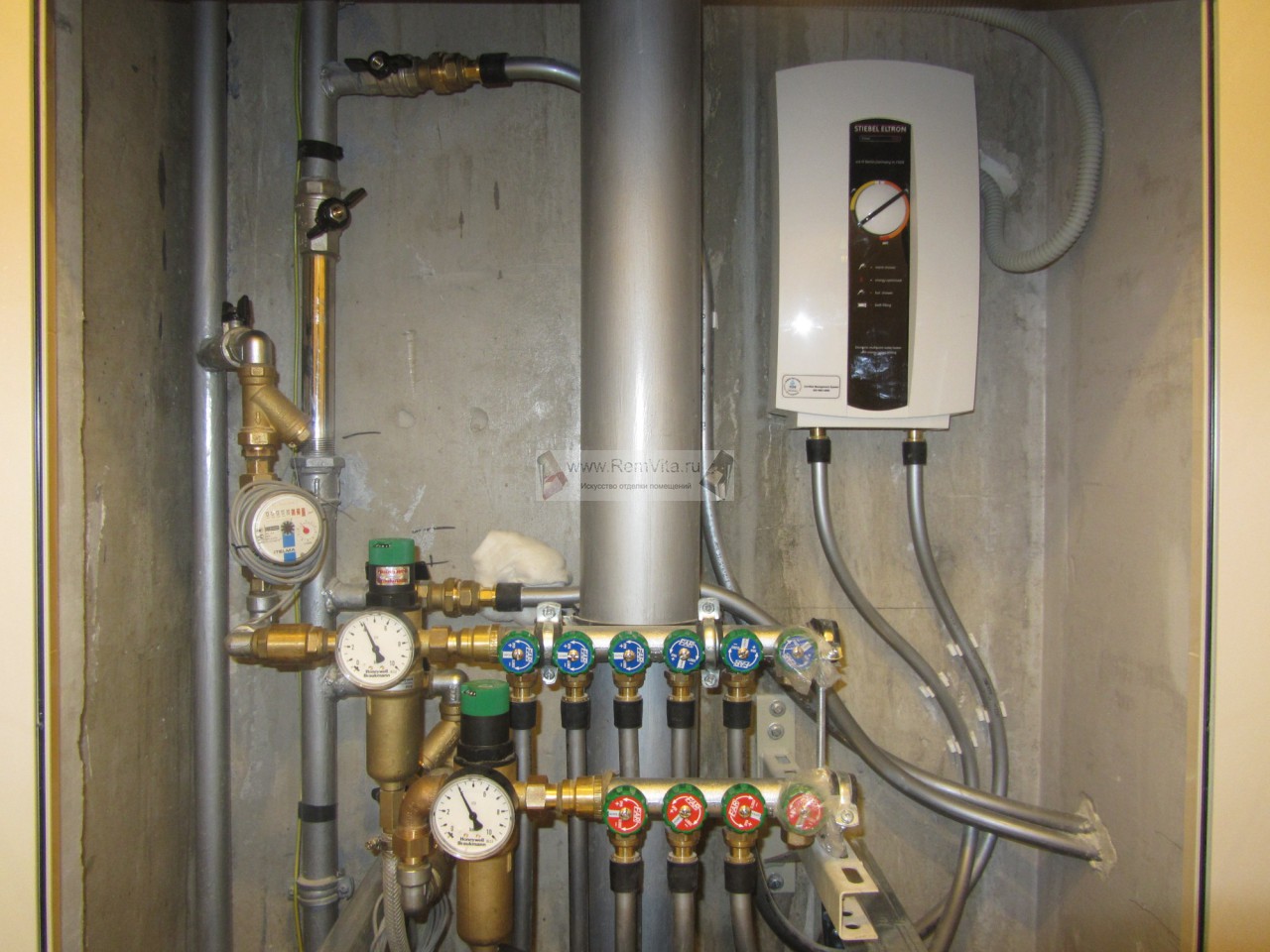

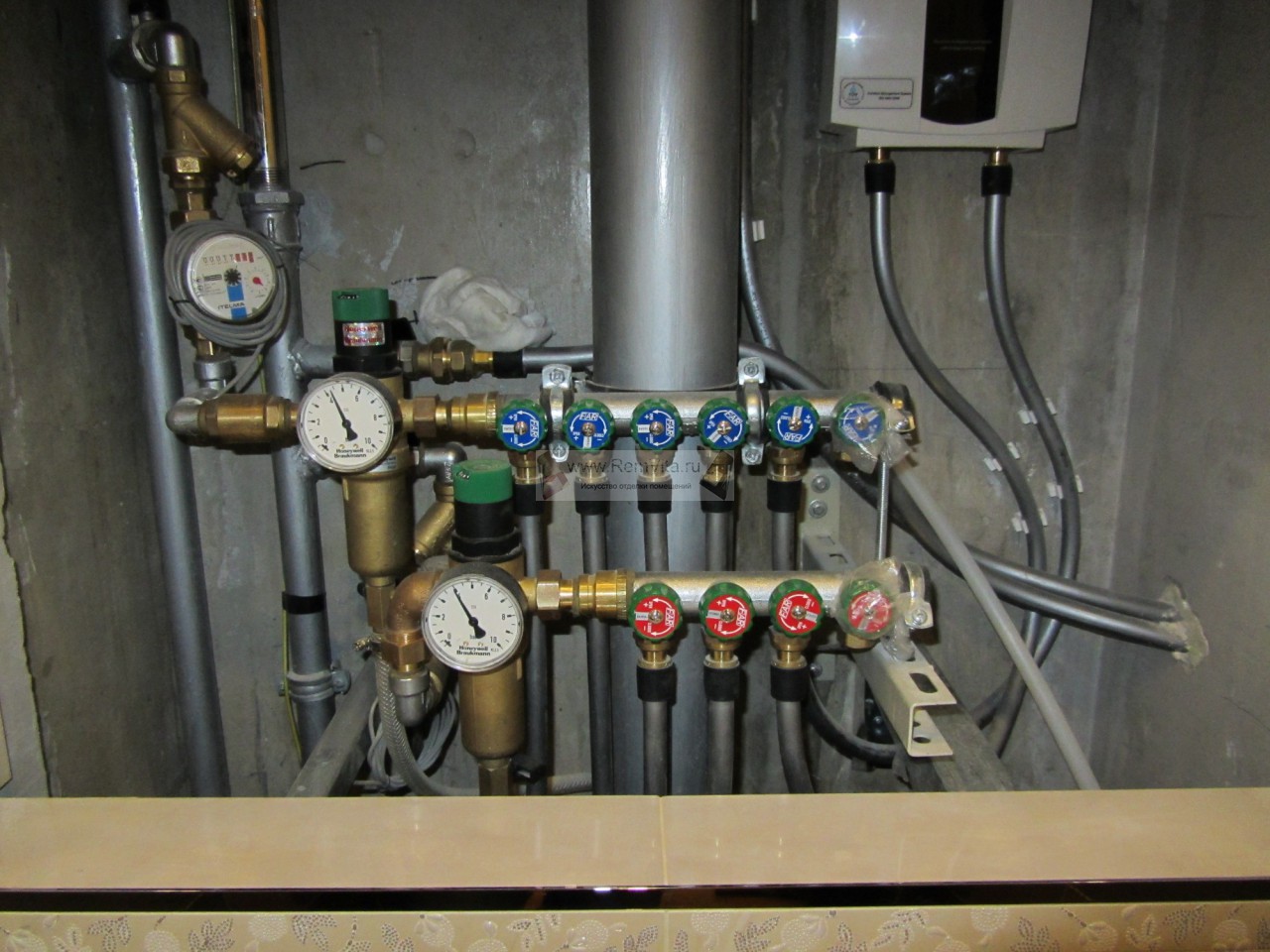

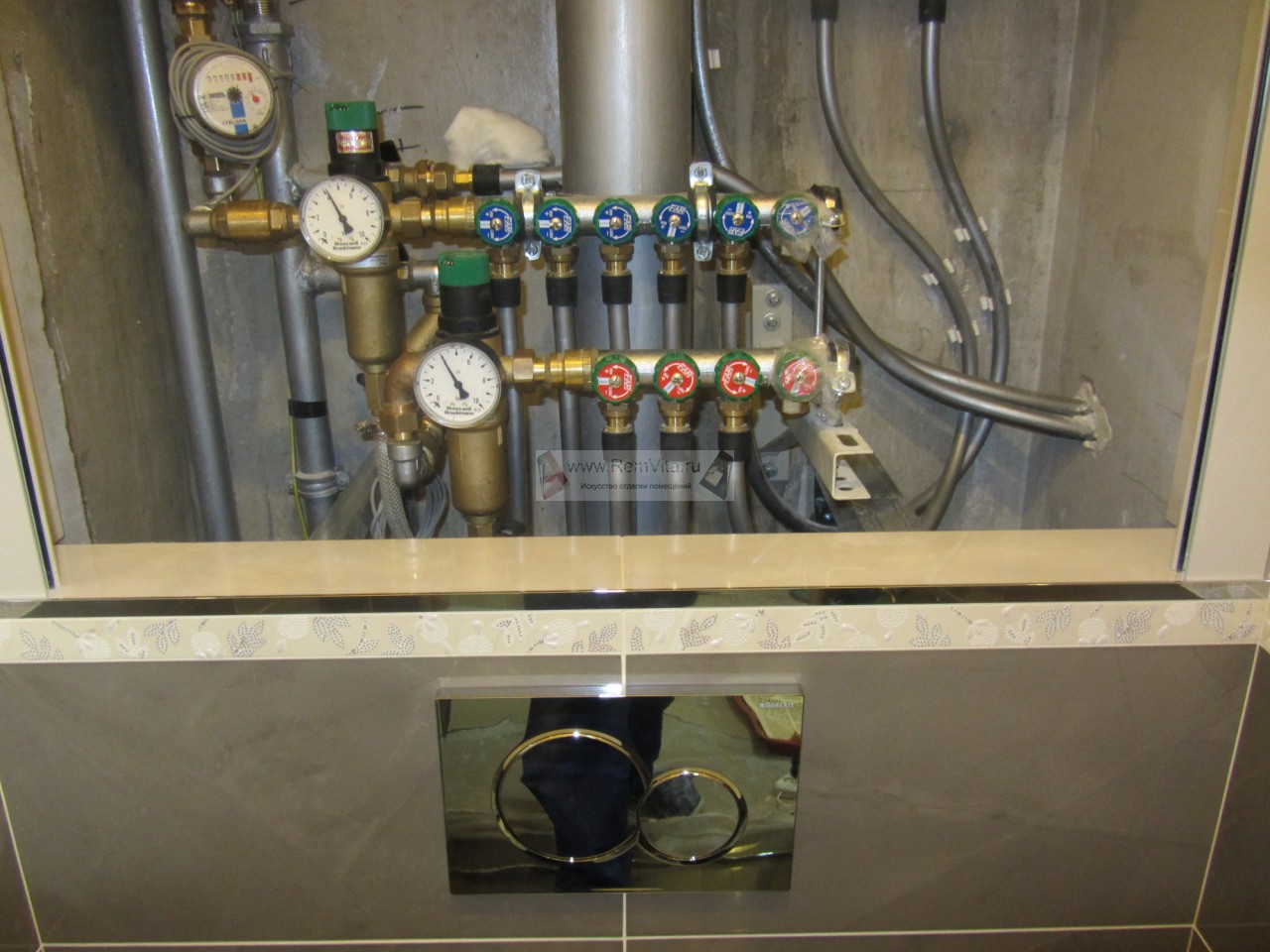

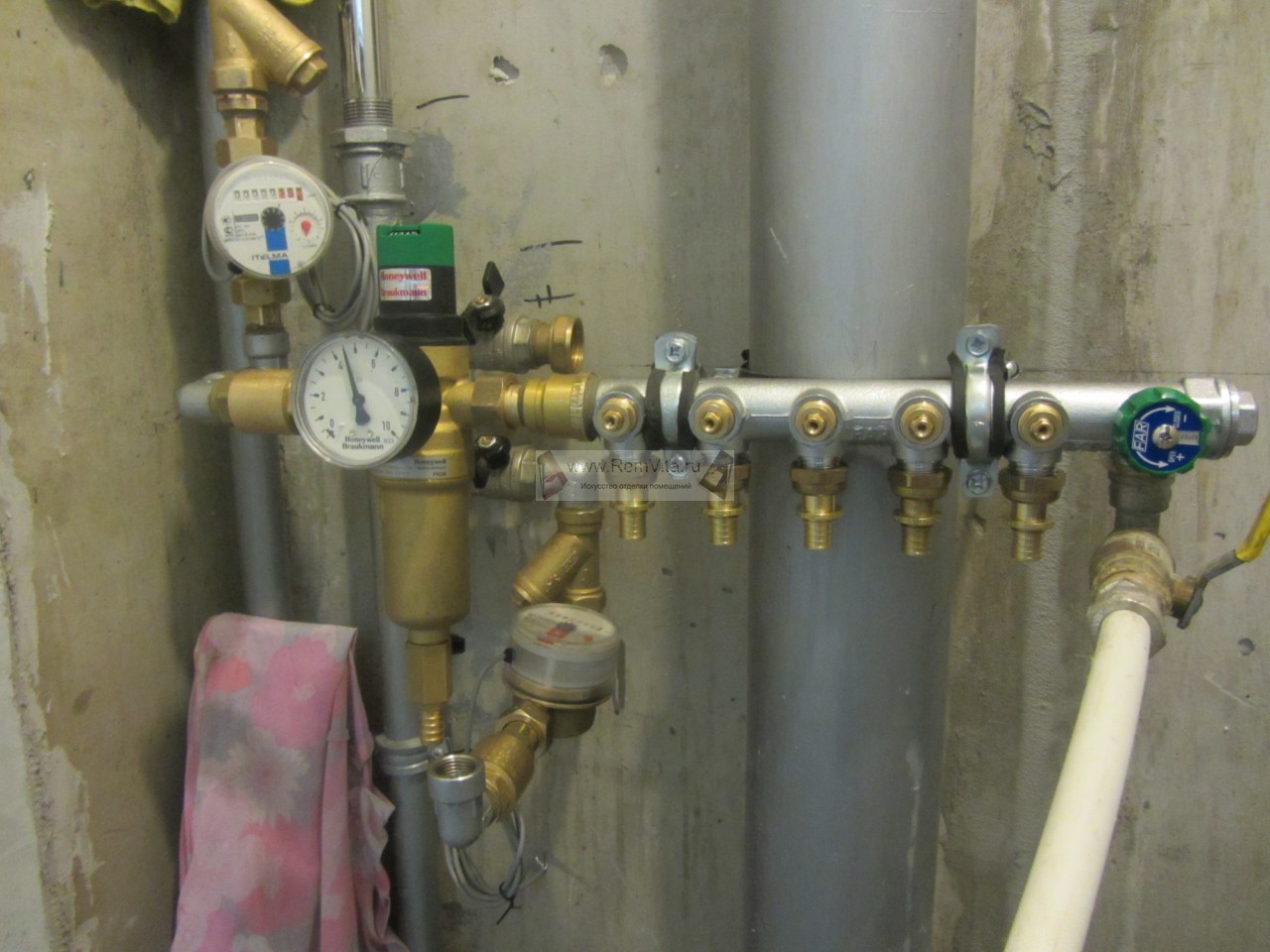

- 70 - Начинаем монтаж сантехнической сборки для ХГВС, с установкой всей необходимой арматуры и приборов в сантехническом шкафу - смотрим далее...
img 70

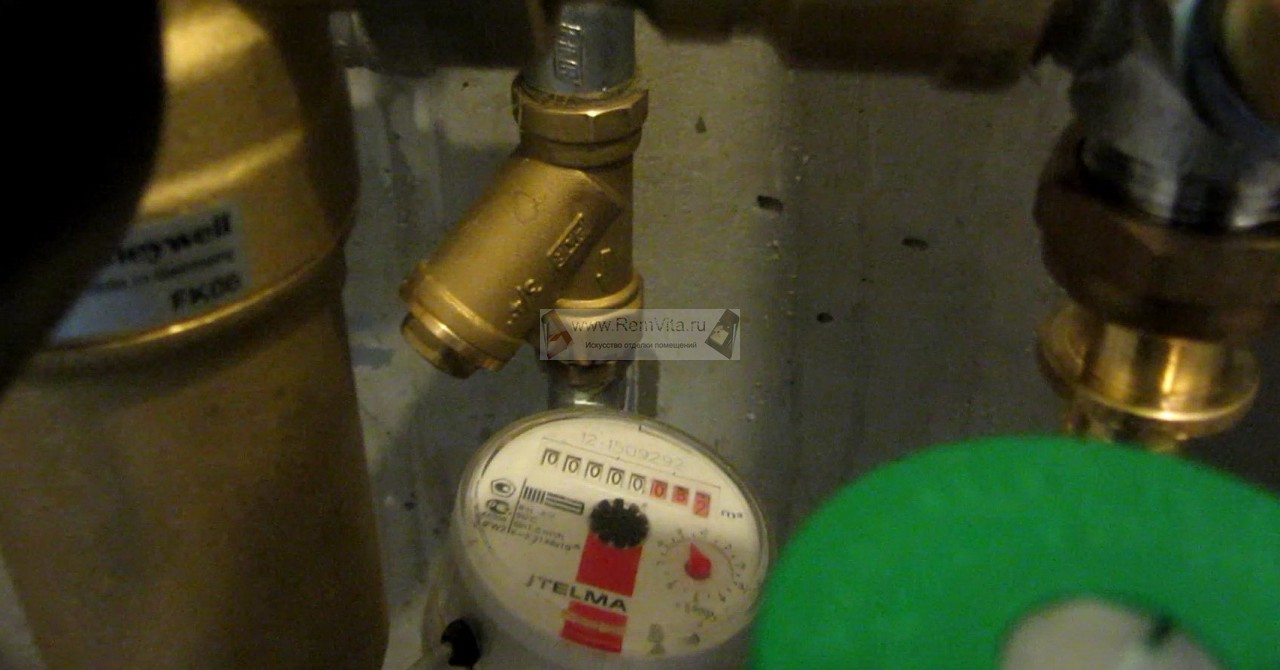

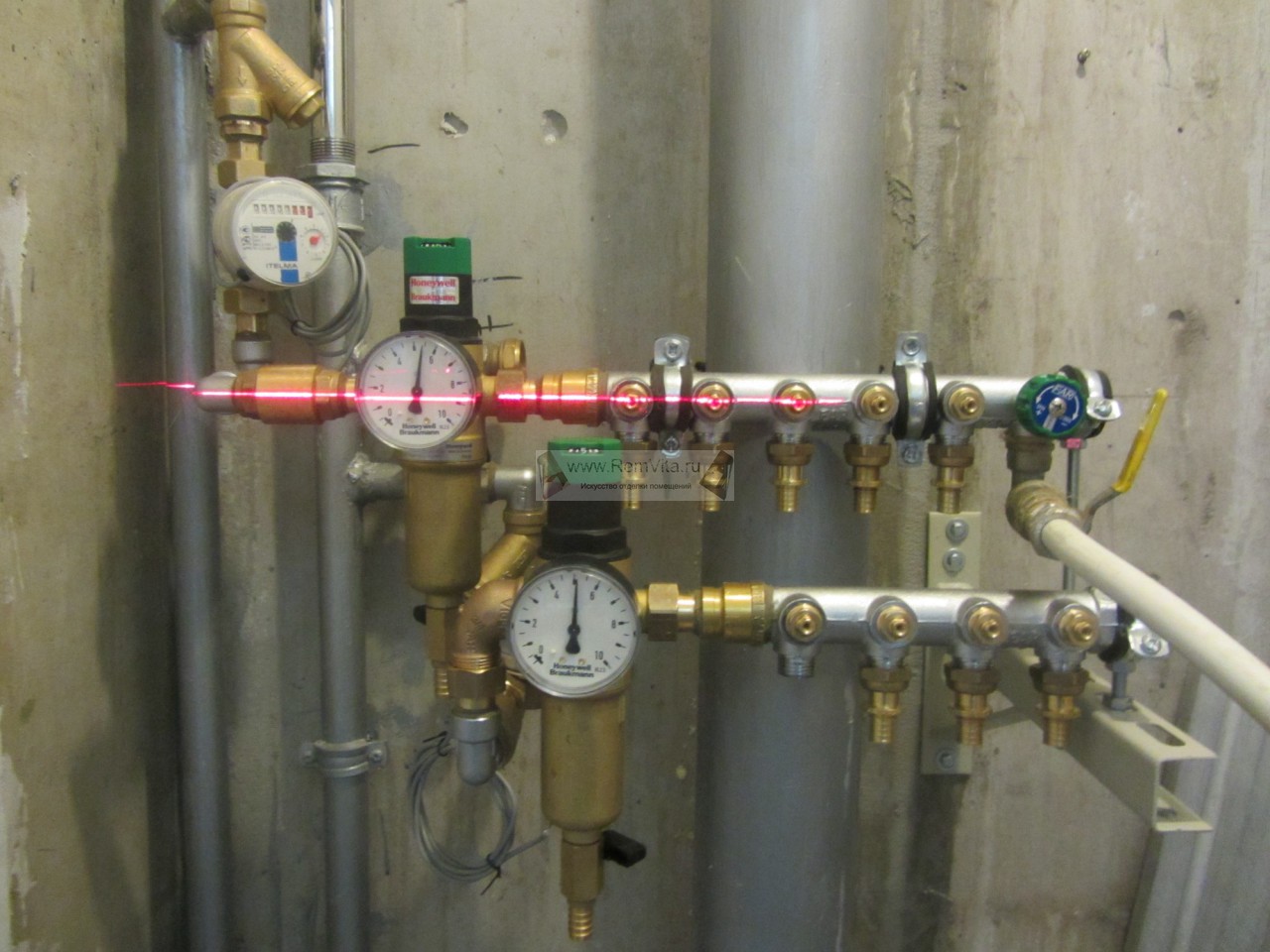

- 71 - Неотъемлемой частью сборки являются: косые фильтры грубой очистки FAR, фильтры HONEYWELL серии FK06 с прямоточной промывкой и редукционным клапаном, Коллекторы водоразбора ‘’FAR’’, Обратные клапаы ‘’BUGATTI - EURO’’, и конечно приборы учета расхода воды ITELMA - на фото ремонта ванной комнаты и санузла.
img 71

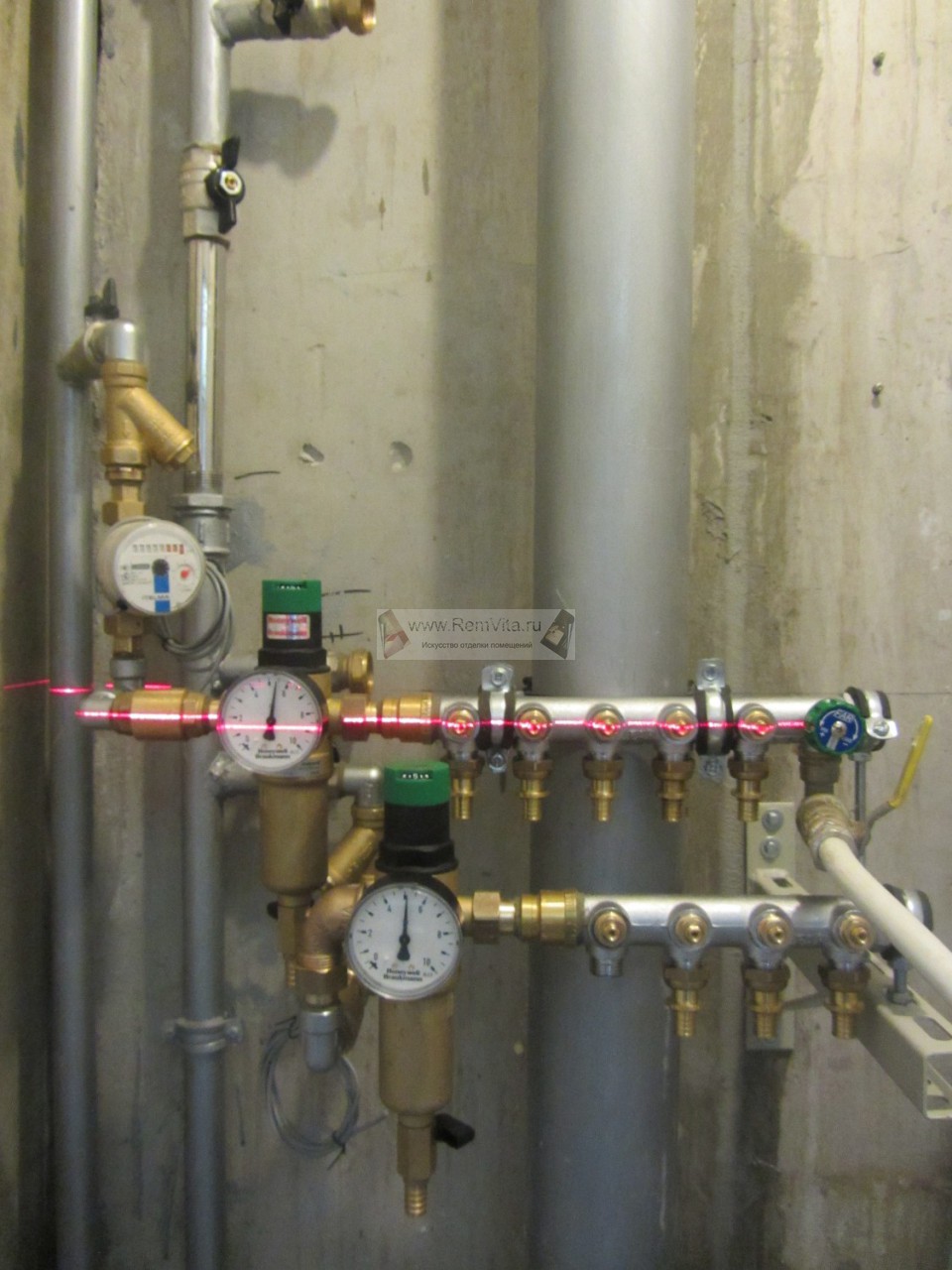

- 72 - Всю сантехническую сборку закрепляем на кронштейнах

  (по уровню) – общий вид.
img 72
- 73 - Невзрачную трубу отопления, в ванной комнате, прячем в короб, после монтажа на газосварке, выводов для подключения радиатора отопления - смотрим далее...
img 73

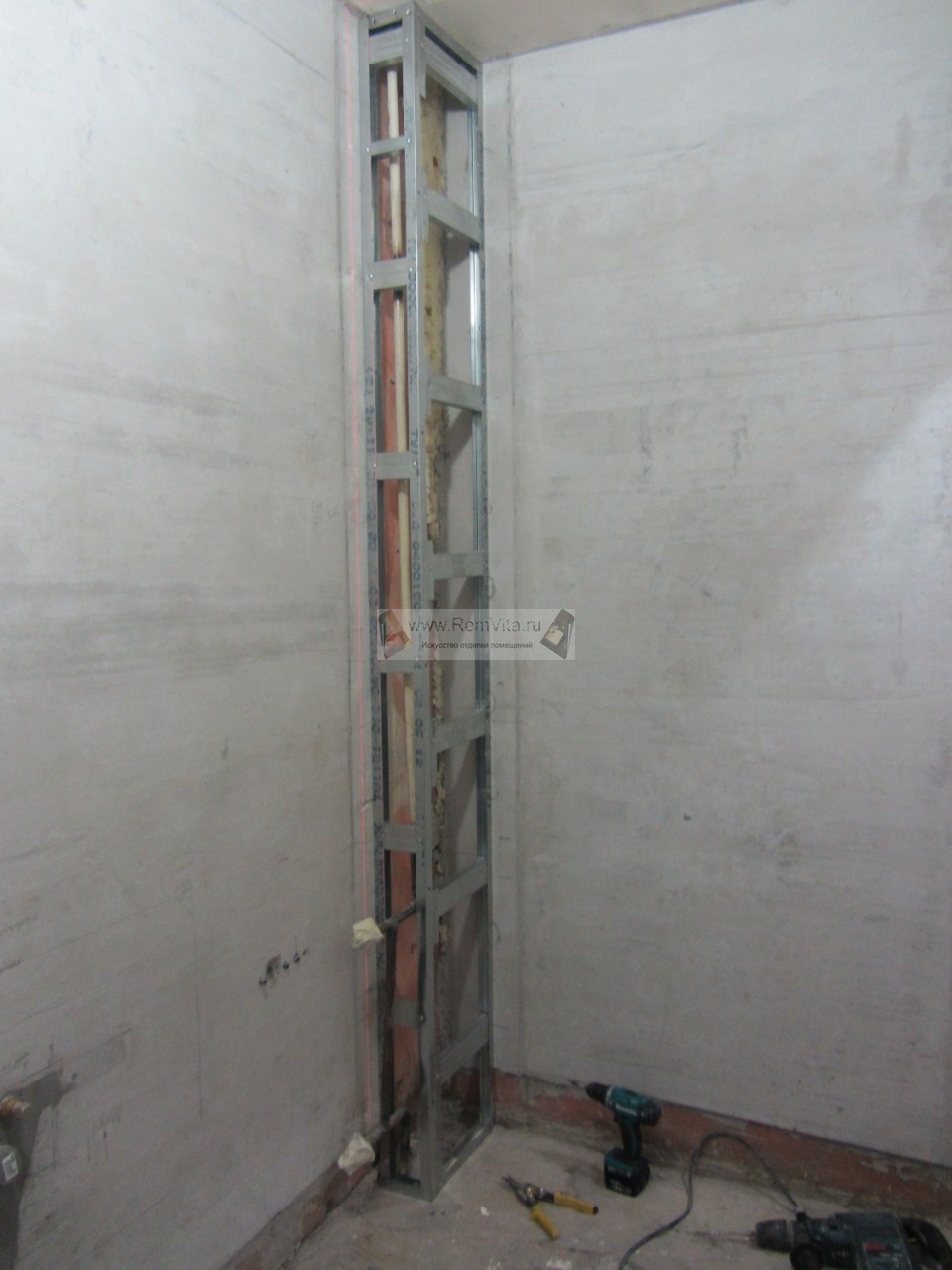

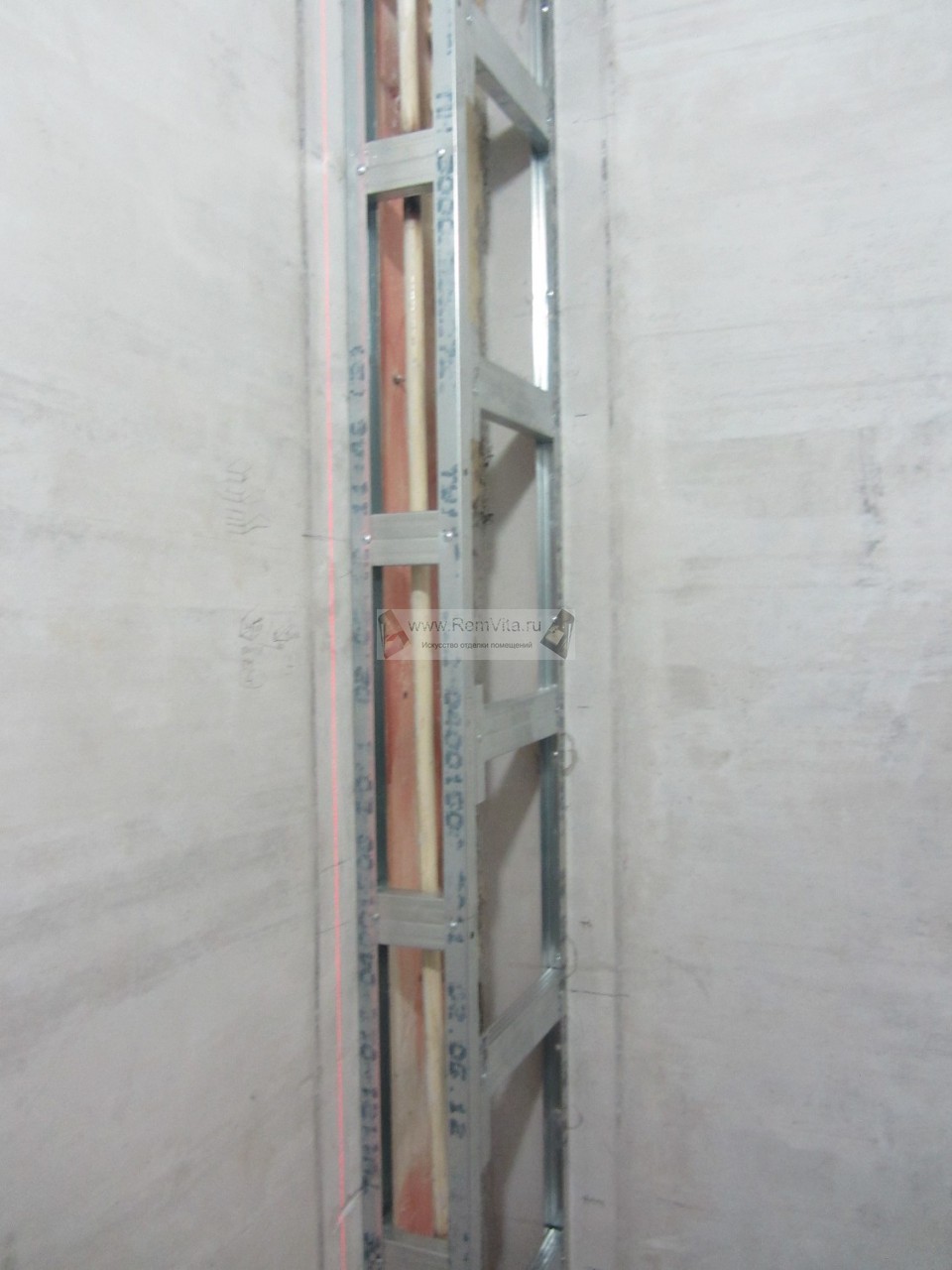

- 74 - Монтаж усиленного металлического каркаса
  из металлических профилей KNAUF.
  - смотрим далее
img 74

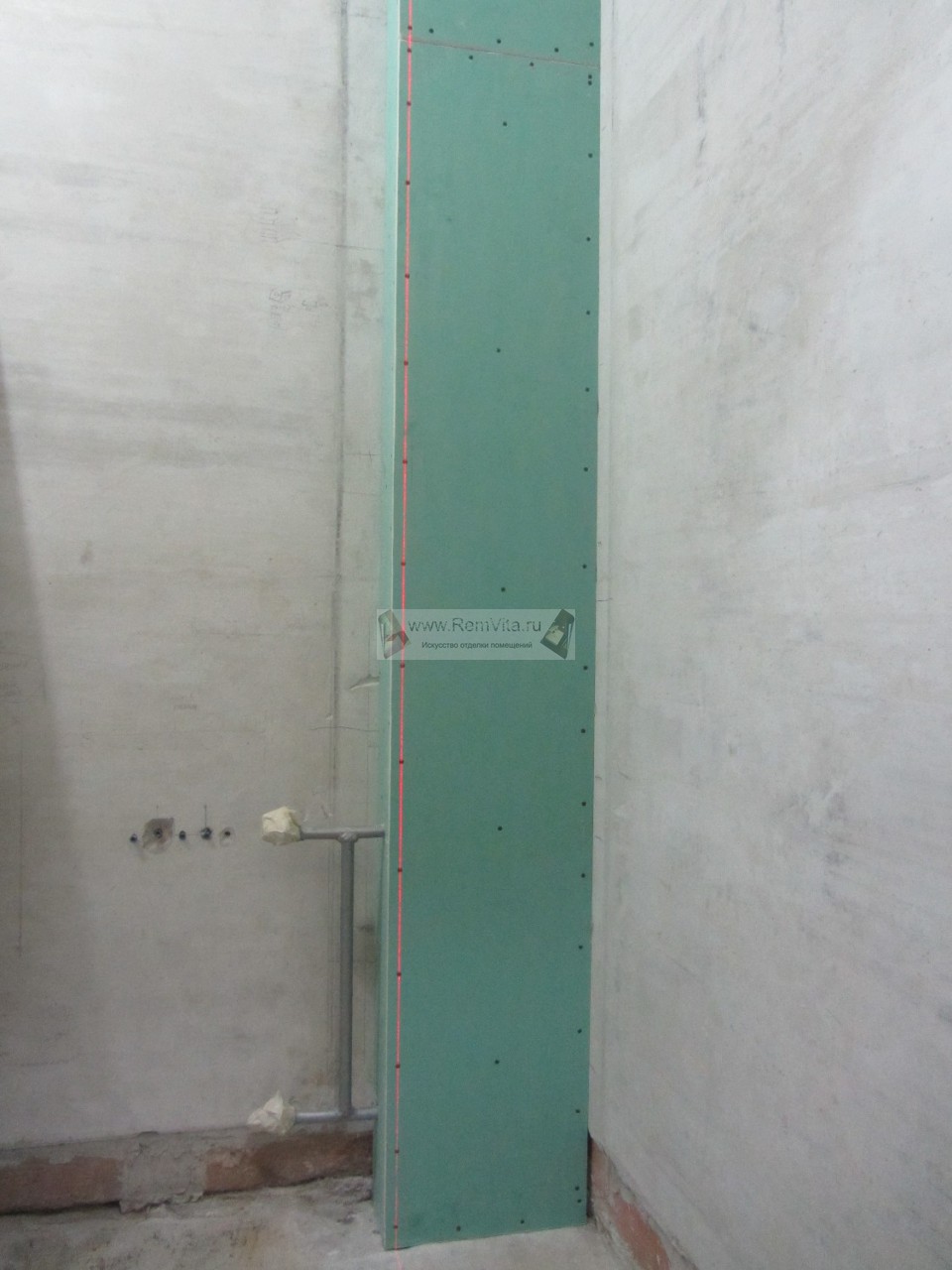

- 75 - Готовый каркас зашиваем ГКЛВ (влагостойкий гипсокартон) 9,5см. в два слоя, так чтобы стык гипсокартона на первом слое перекрывался целым листом второго слоя.
  - смотрим далее...
img 75

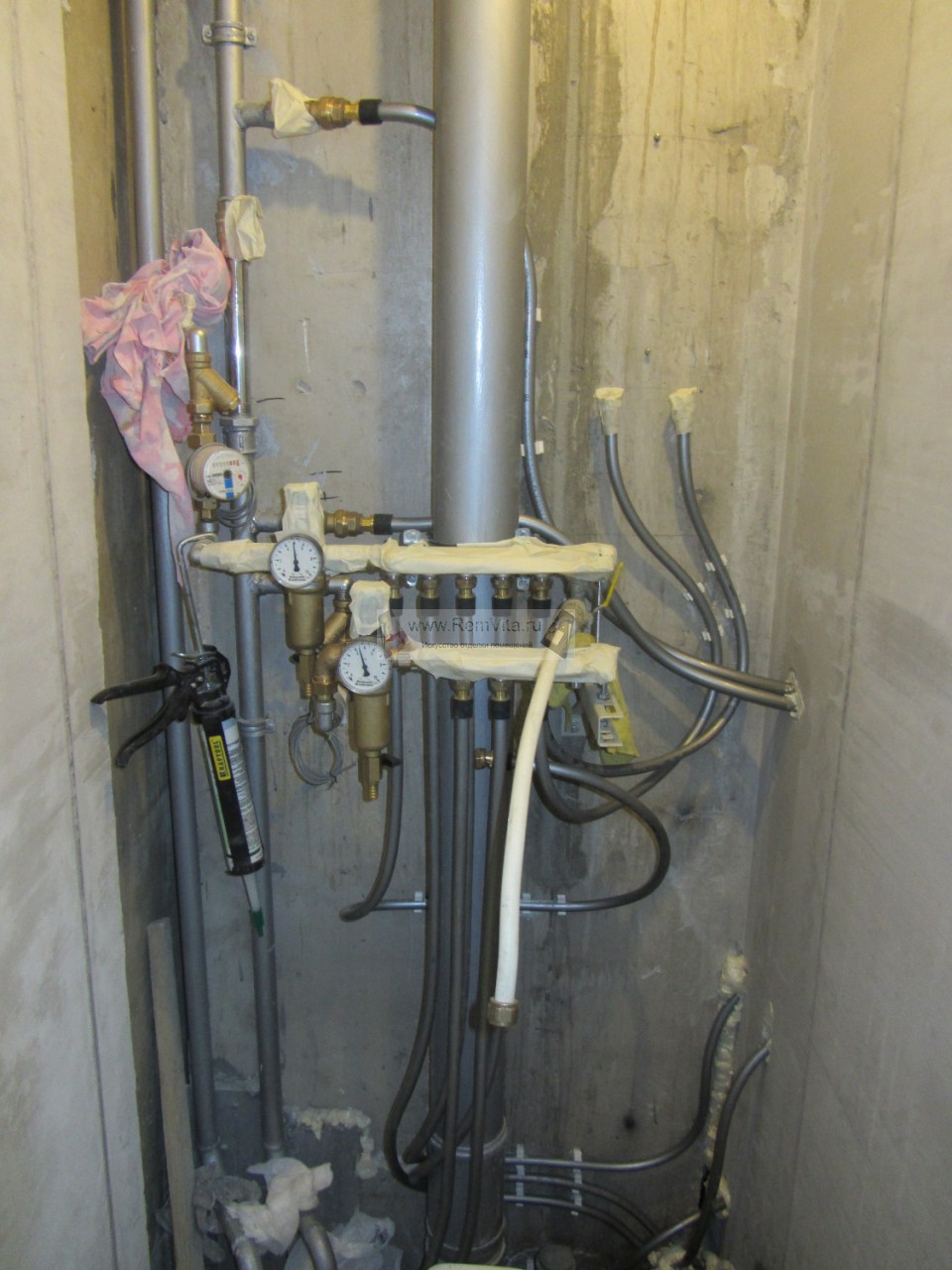

- 76 - Предварительно разметив и выполнив все пыльные работы, по устройству необходимых штроб - приступаем к коллекторной разводке новых труб REHAU Rautitan Stabil (труба для ХГВС из молекулярно сшитого полиэтилена (PE-Xa/AI/PE)) - техникой соединения на надвижной гильзе без резиновых уплотнительных колец - аксиальным прессом, а также фановых труб

  внутренней канализации -"OSTENDORF"

  Каждая из труб ХГВС, протянута от коллектора - до водорозетки каждого из приборов - цельной! - то есть- без всяких дополнительных, замурованных и недоступных для обслуживания соединений!
img 76
- 77 - Предварительно размеченные сантехнические выводы (водорозетки) для подключения полотенцесушителя, смесителя для ванны, и стиральной машины с фановыми (канализационными) отводами)…
img 77

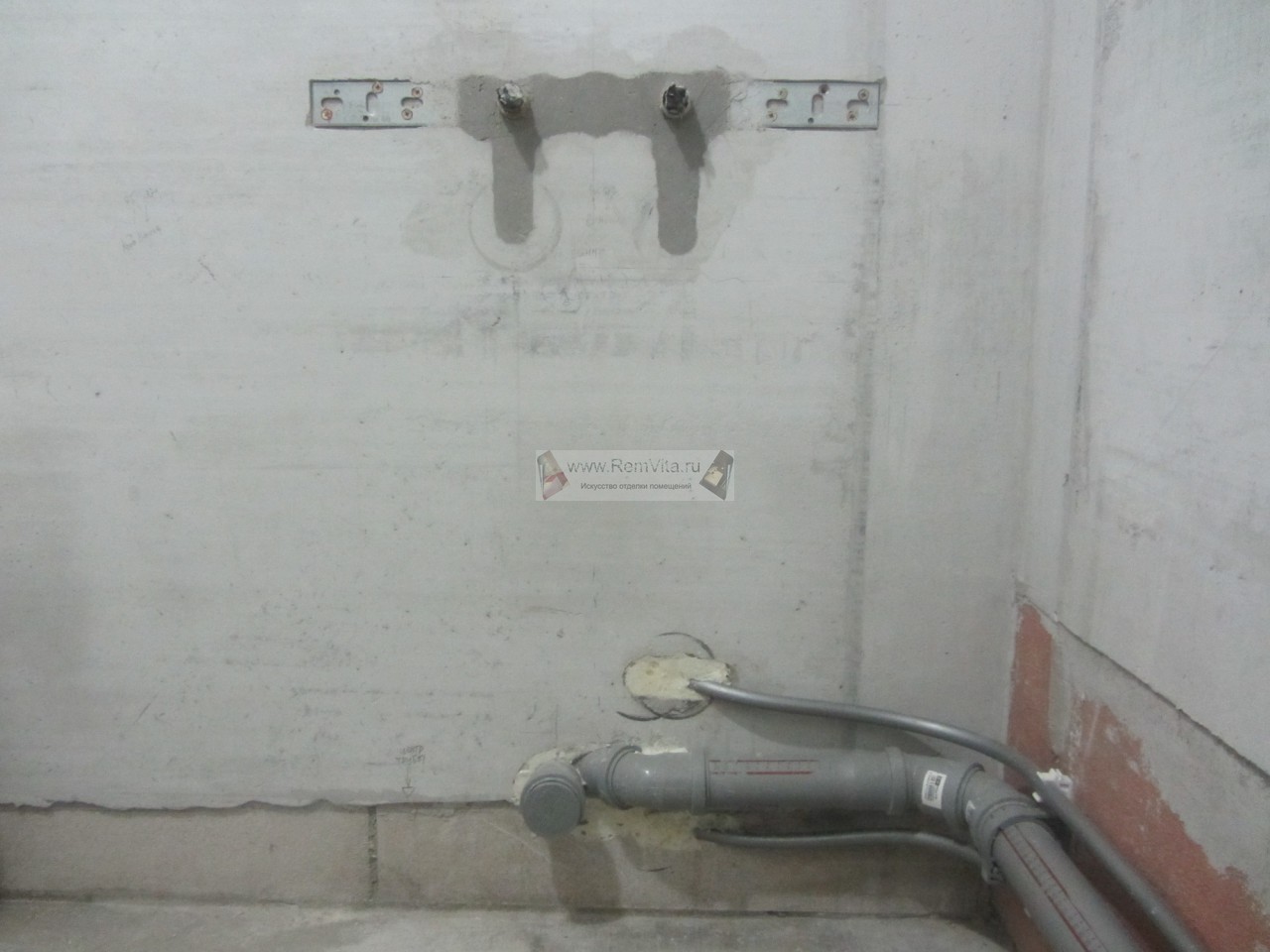

- 78 - Все водорозетки крепятся на специальных,
  монтажных рейках "Rehau".
img 78
- 79 - Трубы водоснабжения и канализации, (для подключения «мойдодыра») расположенные вдоль стен, скрываются за установленной ванной, поэтому штробить стены не следует.

  Фановая труба ‘’OSTENDORF’’ D-50 (мм) имеет уклон 4(см) в сторону слива, а все повороты фановой трубы выполнены не одним отводом в 90 градусов, а двумя отводами - по 45 градусов, что гарантирует её длительную эксплуатацию - без засоров!
img 79

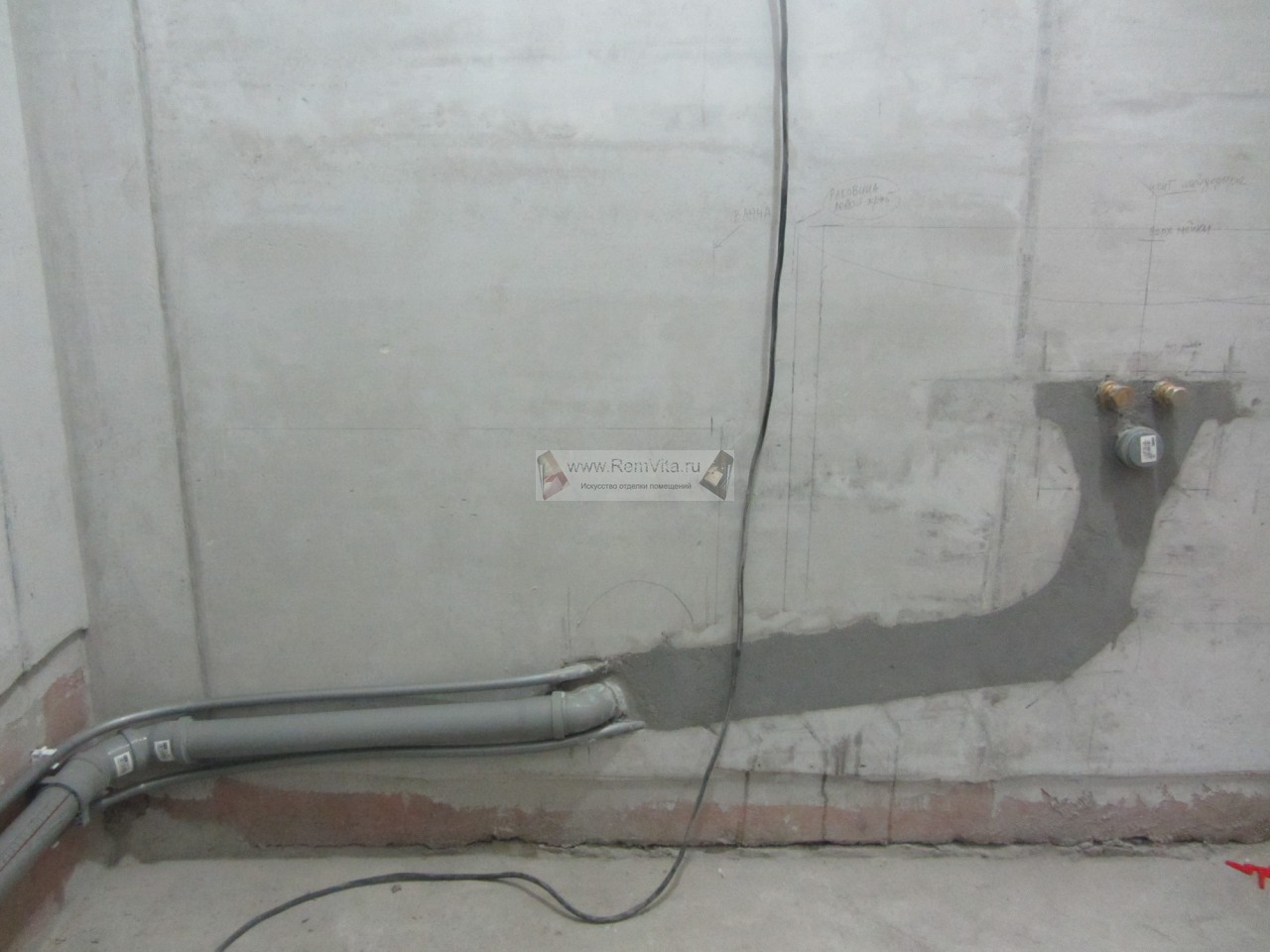

- 80 - Водорозетки на монтажной рейке и фановый (сливной) отвод для мойдодыра выставляем на необходимой высоте и центруем относительно монтажа будущих сантехприборов…
img 80

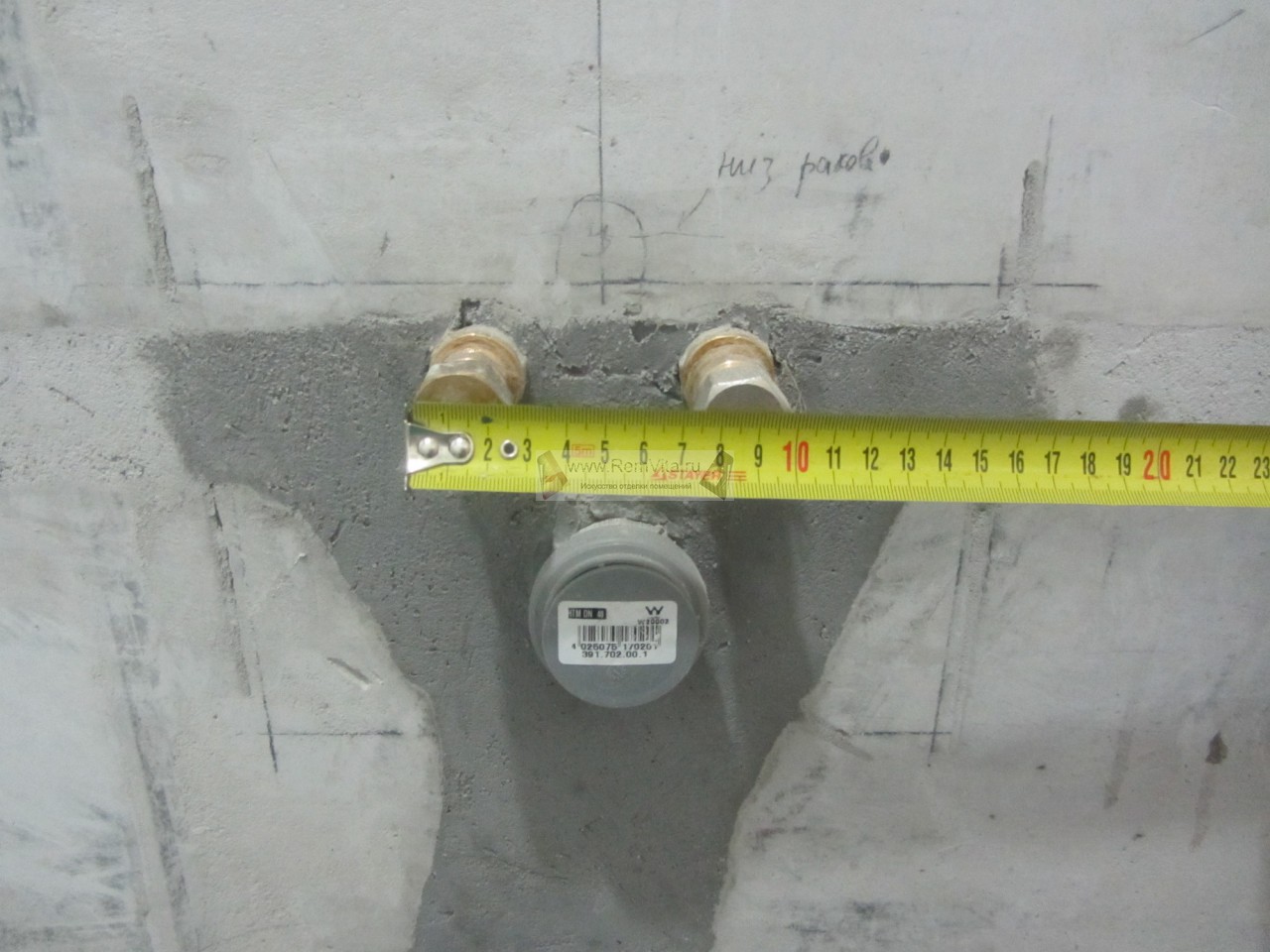

- 81 - Сантехнические выводы (водорозетки) для подключения мойдодыра устанавливаем на определенной высоте, с учетом внешних размеров подвесной -
  тумбы с раковиной и относительно монтажа будущих сантехнических приборов -
  - при качественном производстве ремонтных работ в ванной комнате...
img 81

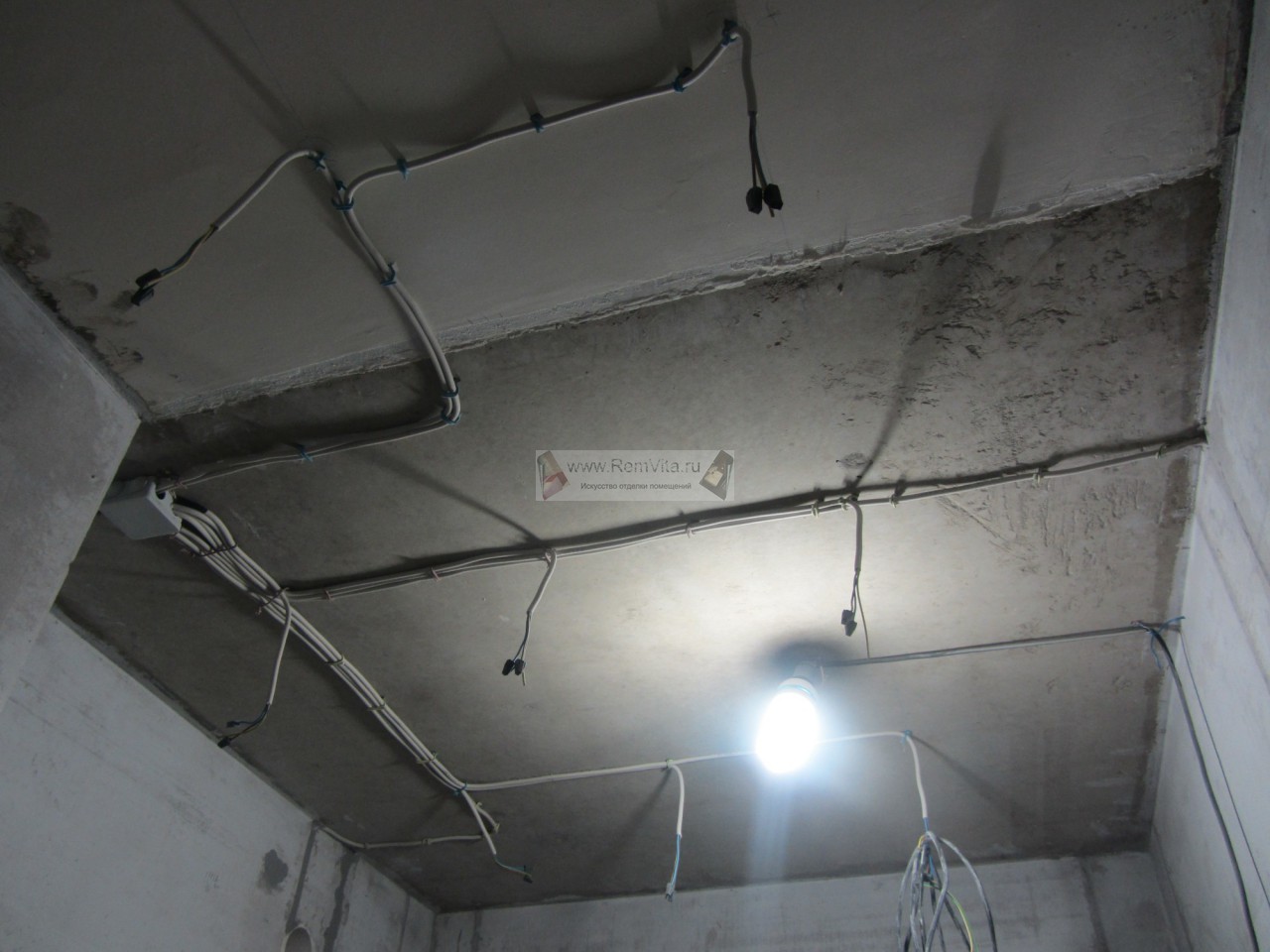

- 82 - Разводка электрических проводов от щитка - NUM (1,5; 2,5; 4) х 3; (свет, розетки, водонагреватель и вентиляторы для принудительной вытяжки), а также, контура заземления

  (центральных труб и чугунной ванны). Розетка для подключения стиральной машины выведена с отдельного эл. автомата ABB 16А (от эл.щитка) – самостоятельным проводом, а также, отдельный провод (от отдельного автомата) был проведен для подключения проточного водонагревателя

  от немецкого производителя: ‘’STIEBEL ELTRON’’
img 82

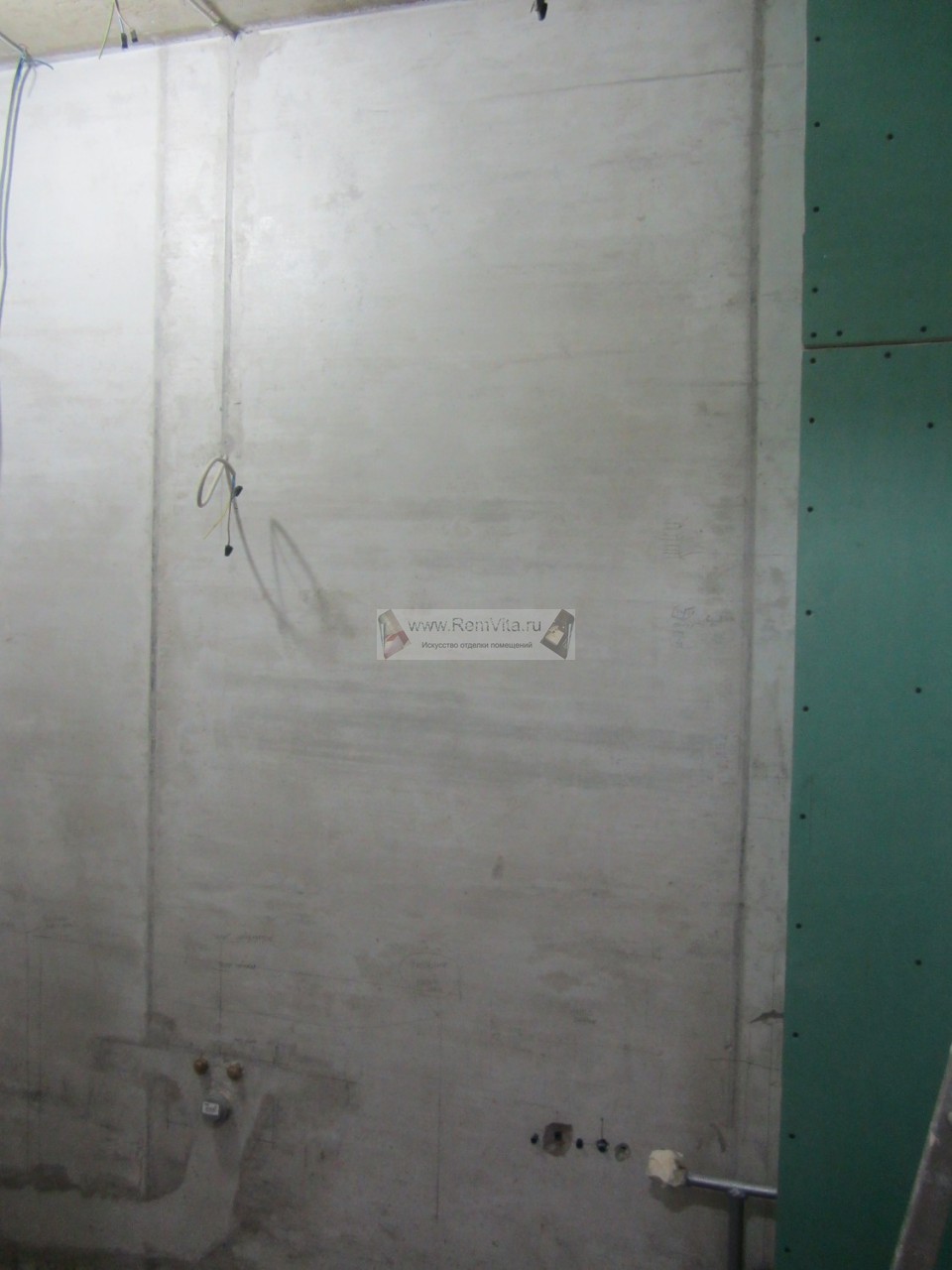

- 83 - Опускаем на нужную высоту (по стене в штробе) и отдельный провод для подключения подсветки на зеркале.
img 83

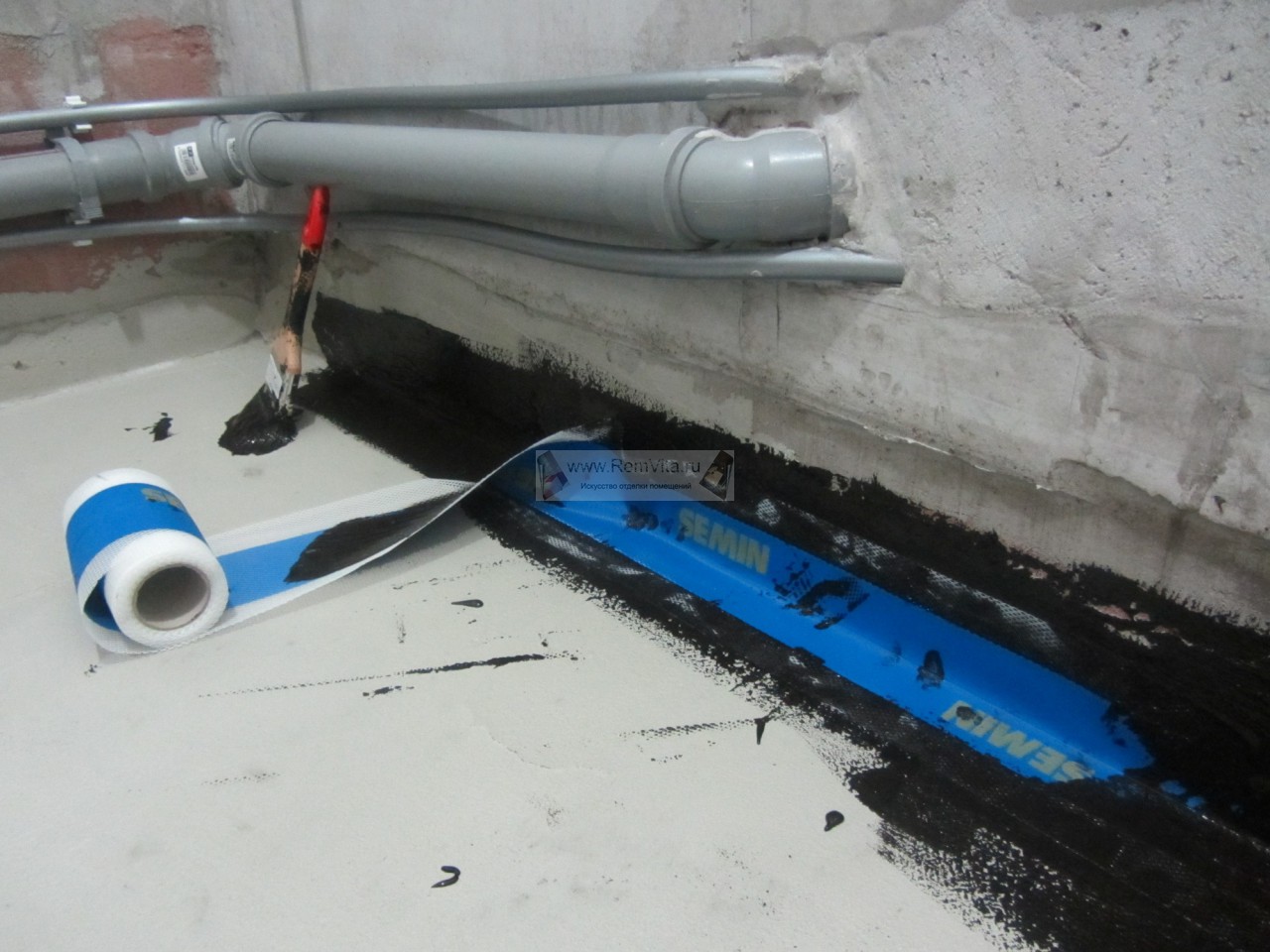

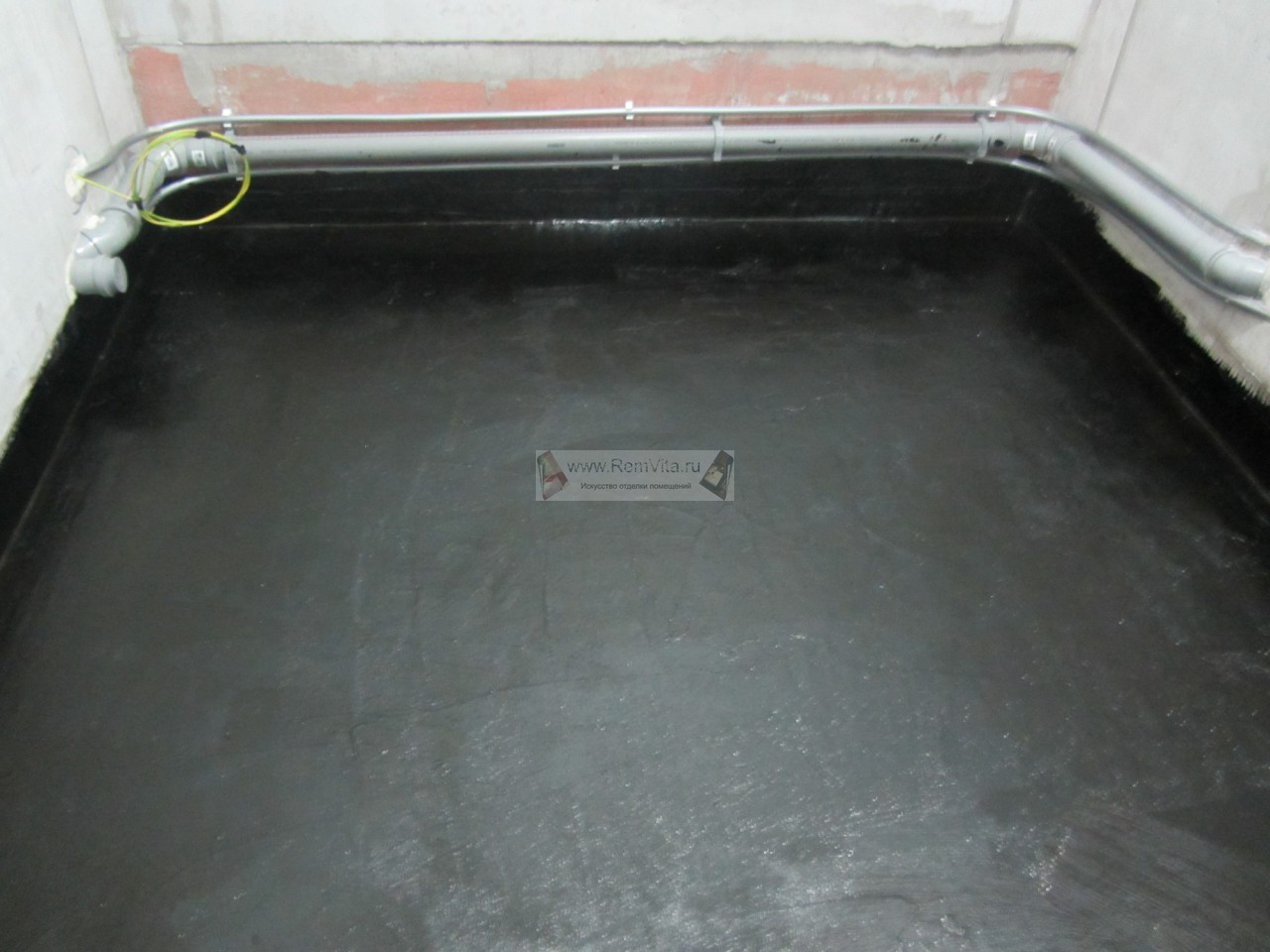

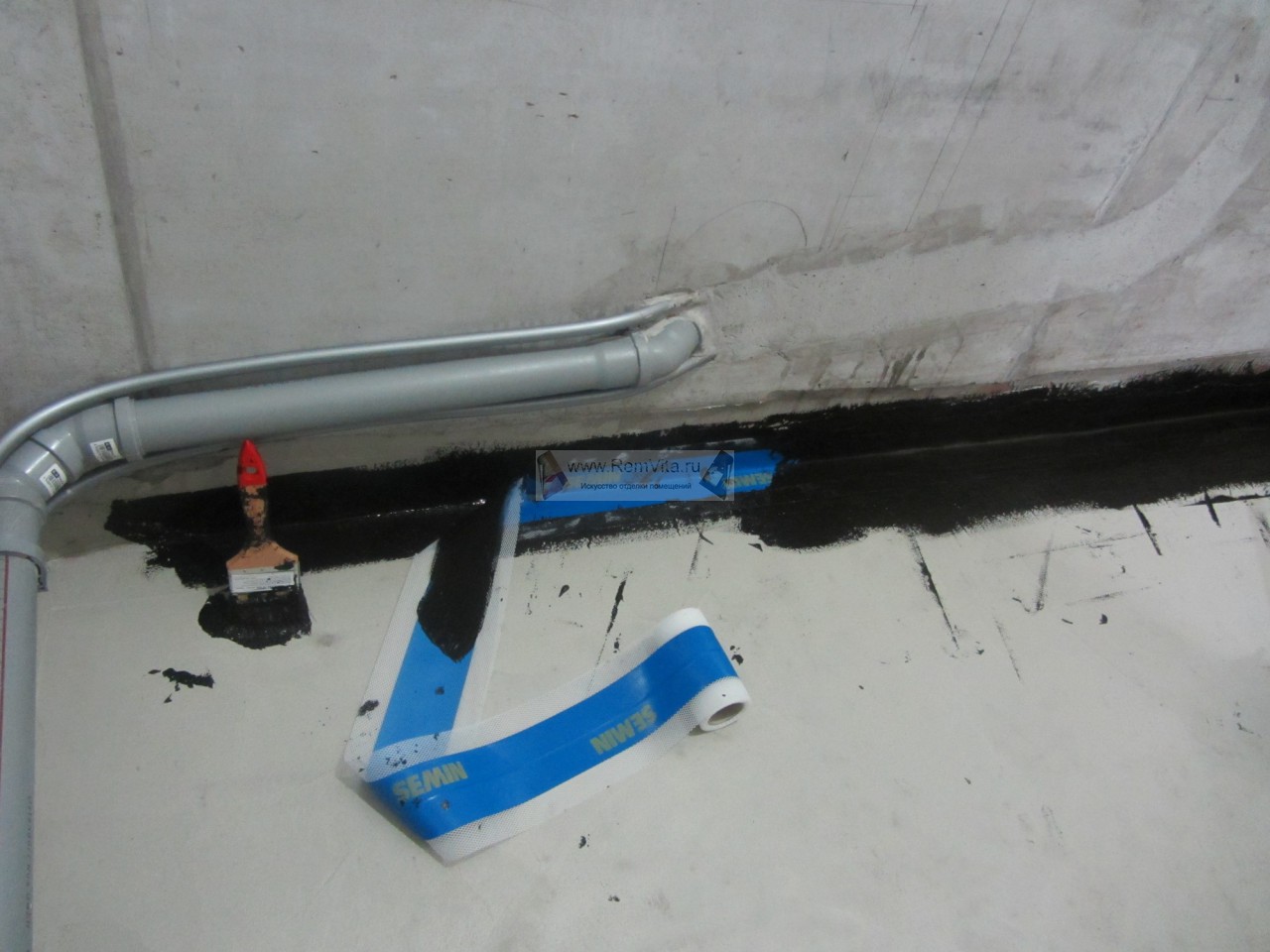

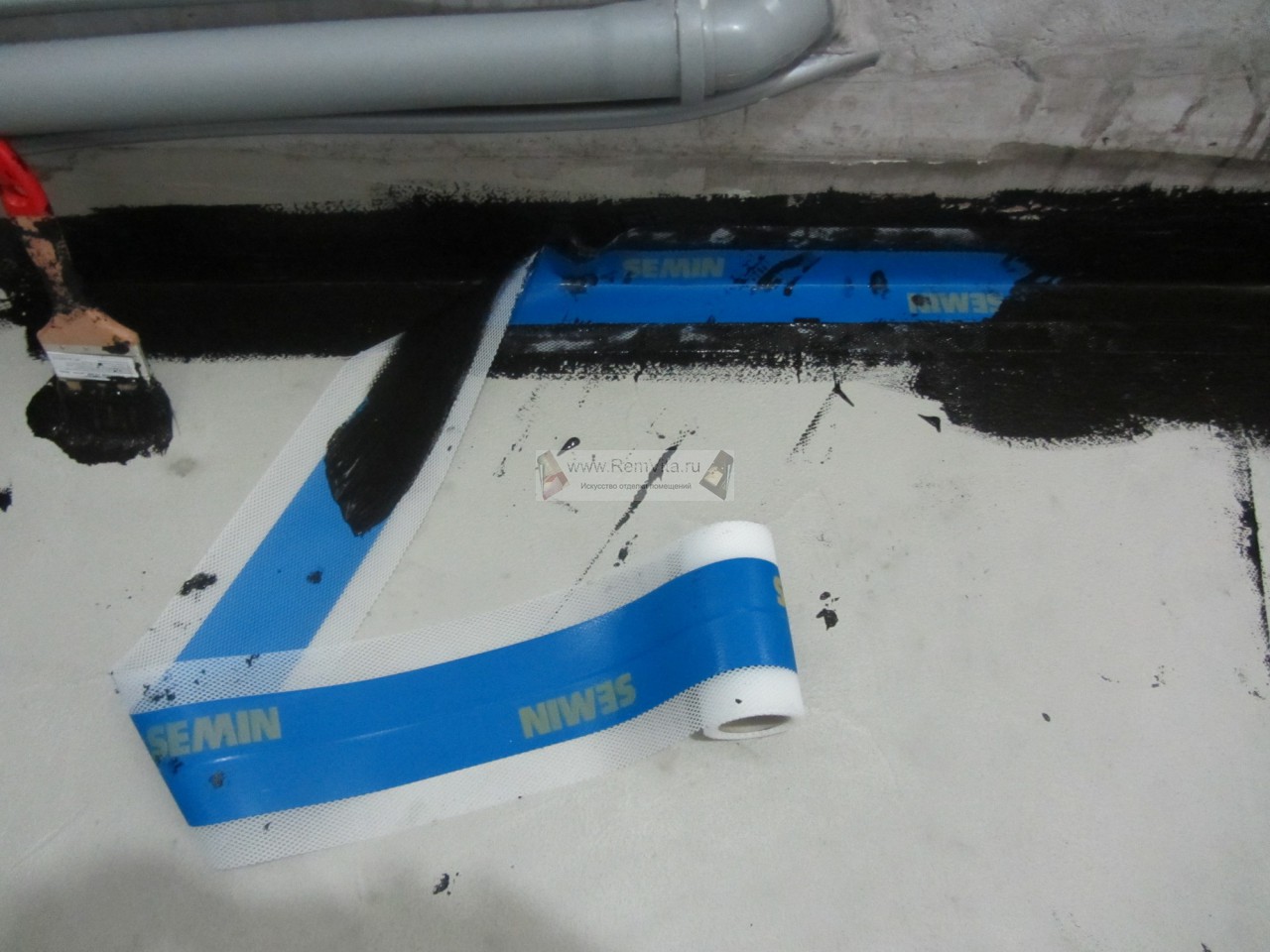

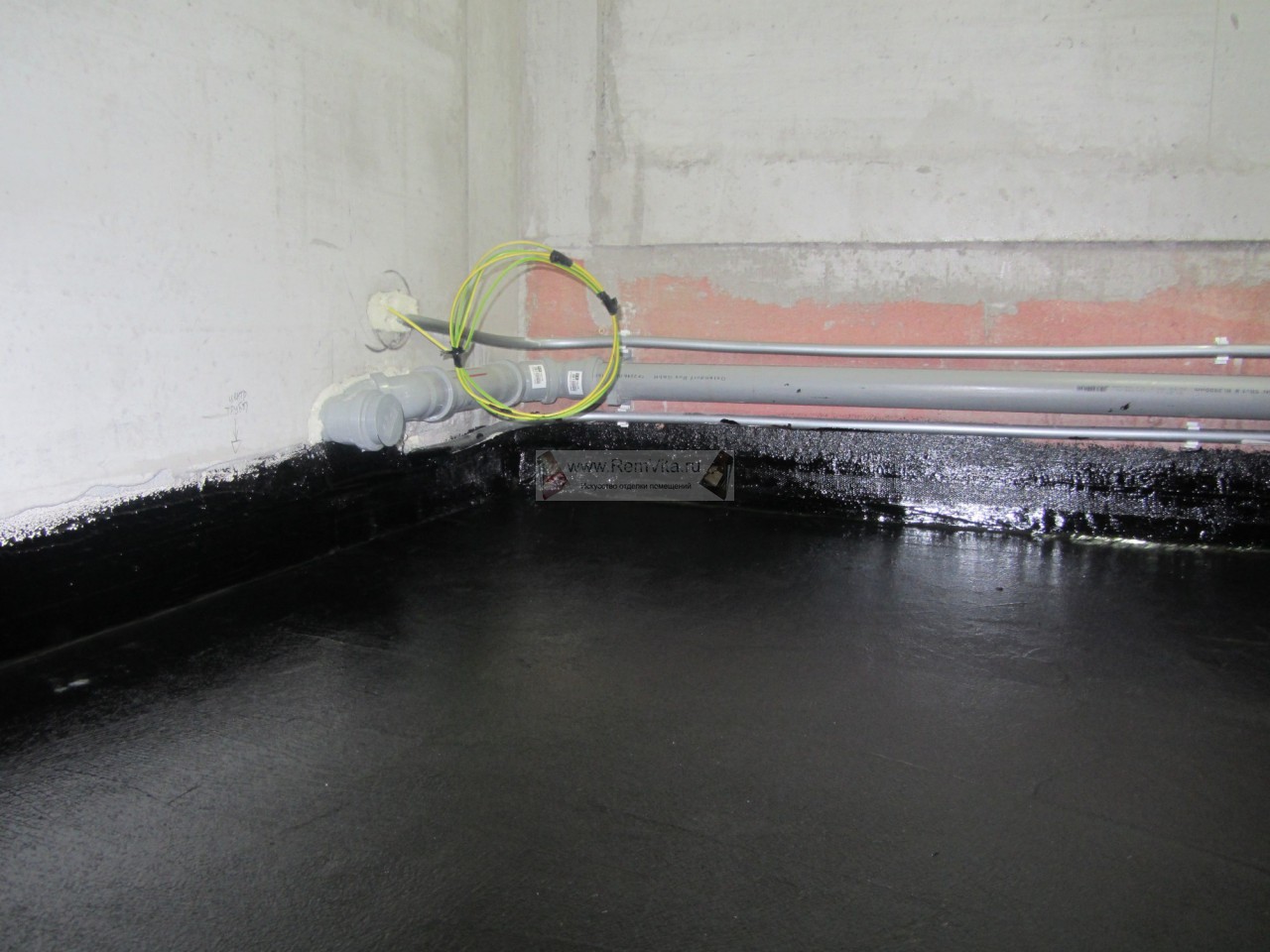

- 84 - Устройство уплотнительной деформационной ленты (на сопряжениях пол - стена).
  - Начиная штукатурить стены, мы отступили 12-15 см от пола по всему периметру,

  именно для того, чтобы достойным образом нанести гидроизоляционные слои, которых на данном объекте было ровно четыре…смотрите далее...
img 84
- 85 - Первые два слоя были выполнены гидроизоляционной смесью
  « Ceresit CR 65» на цементной основе.
  После полного высыхания предыдущих слоёв, нанесли слой Эластопаз / жидкой резины - «Pazkar»/ (однокомпонентная битумно-полимерная гидроизоляция на водной основе)
img 85
- 86 По всему периметру помещения - на сопряжениях (стена-пол)
- используем деформационную, уплотнительную ленту "SEMIN".
img 86
- 87 - После высыхания первого слоя - наносим 2-й, заключительный слой битумно – полимерной гидроизоляции
img 87
- 88 - Внешний вид общего гидроизоляционного слоя в ванной комнате.
img 88

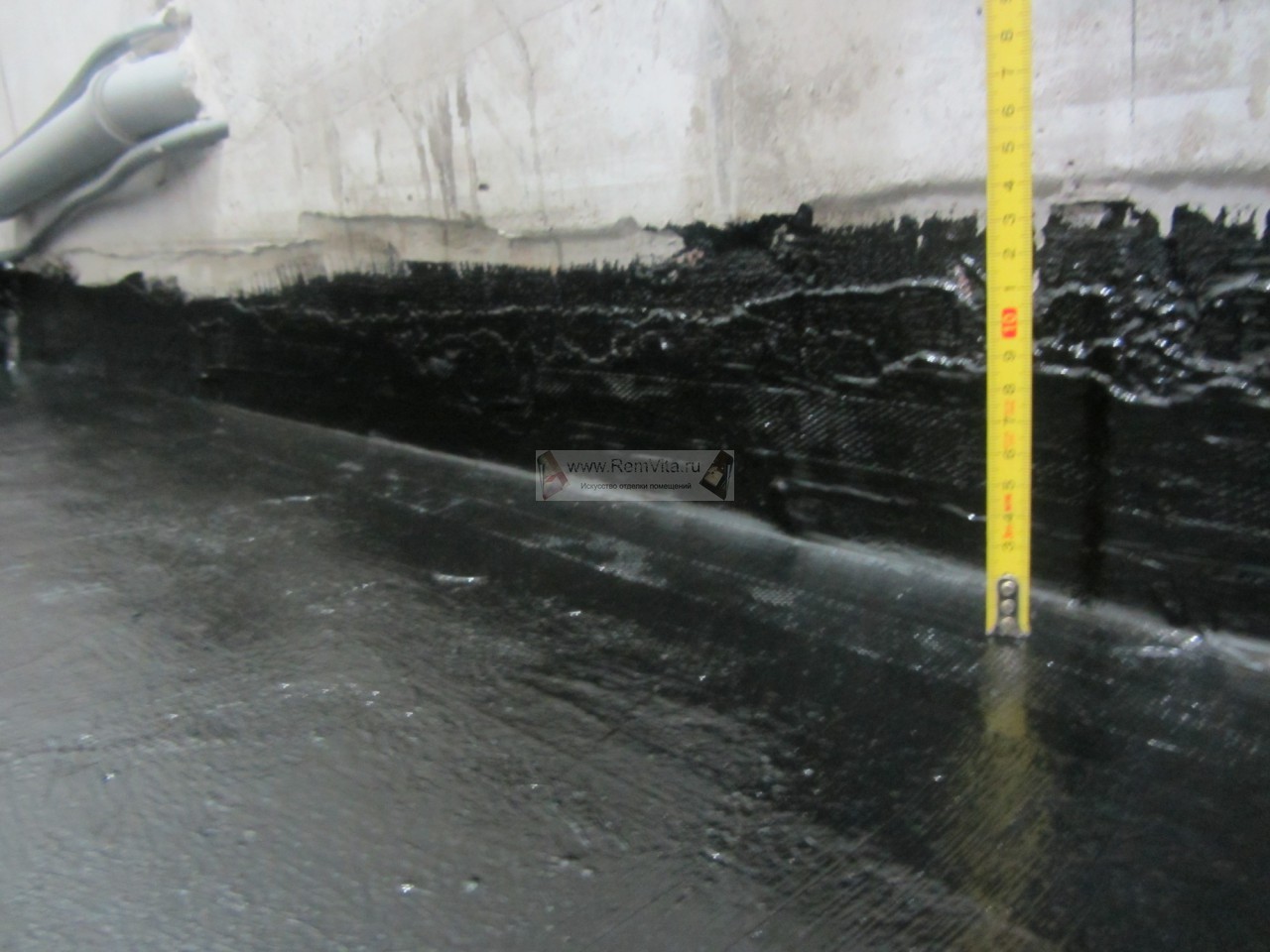

- 89 - Гидроизоляционные слои подняли на стену - немного более 10 - ти сантиметров.
img 89

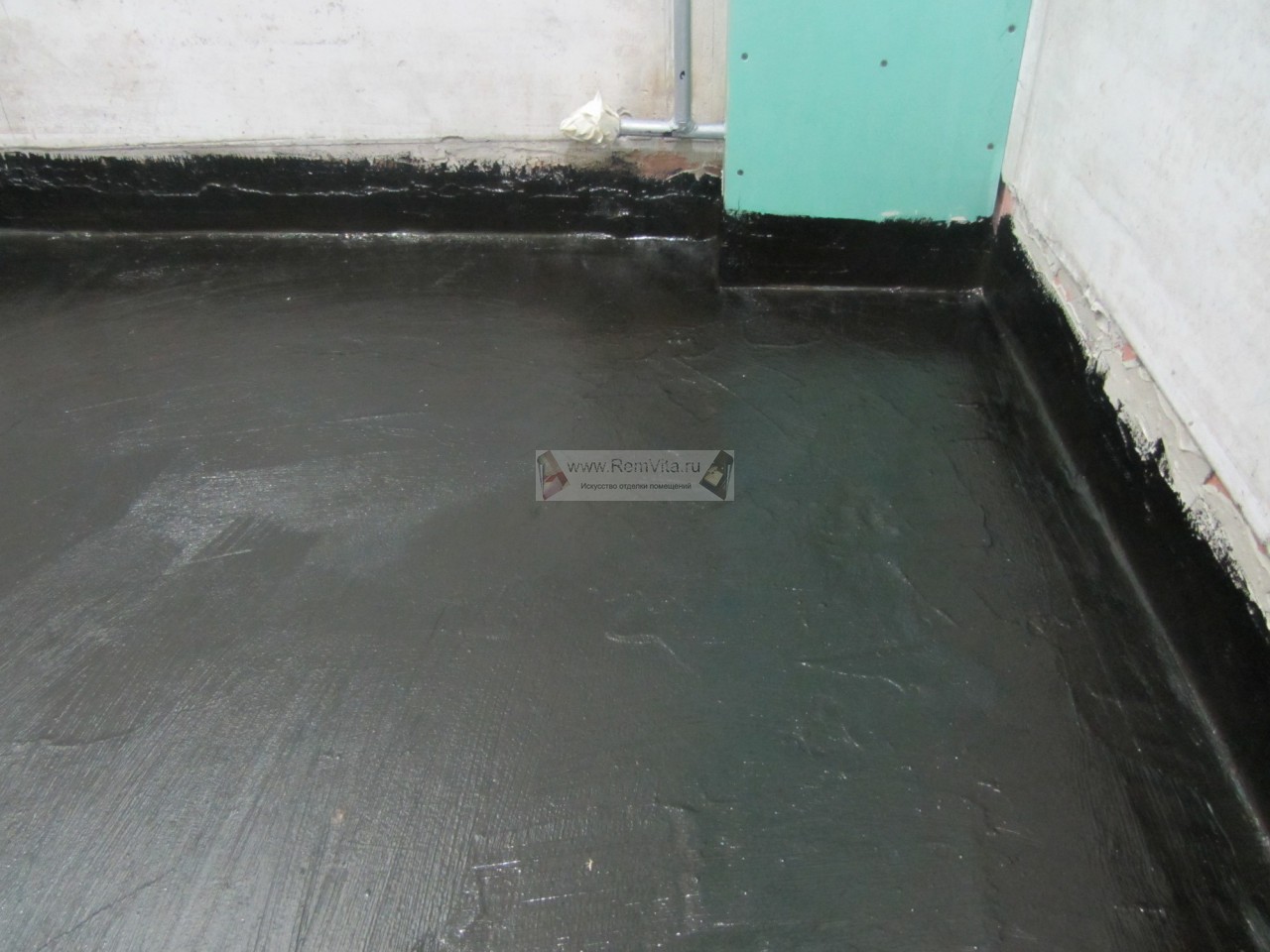

- 90 - Поднимать гидроизоляционный слой выше (на стену) не имеет смысла
  потому, что уровень порожков в ванной и санузле, будет заведомо ниже уровня слоя гидроизоляции на стене.
img 90

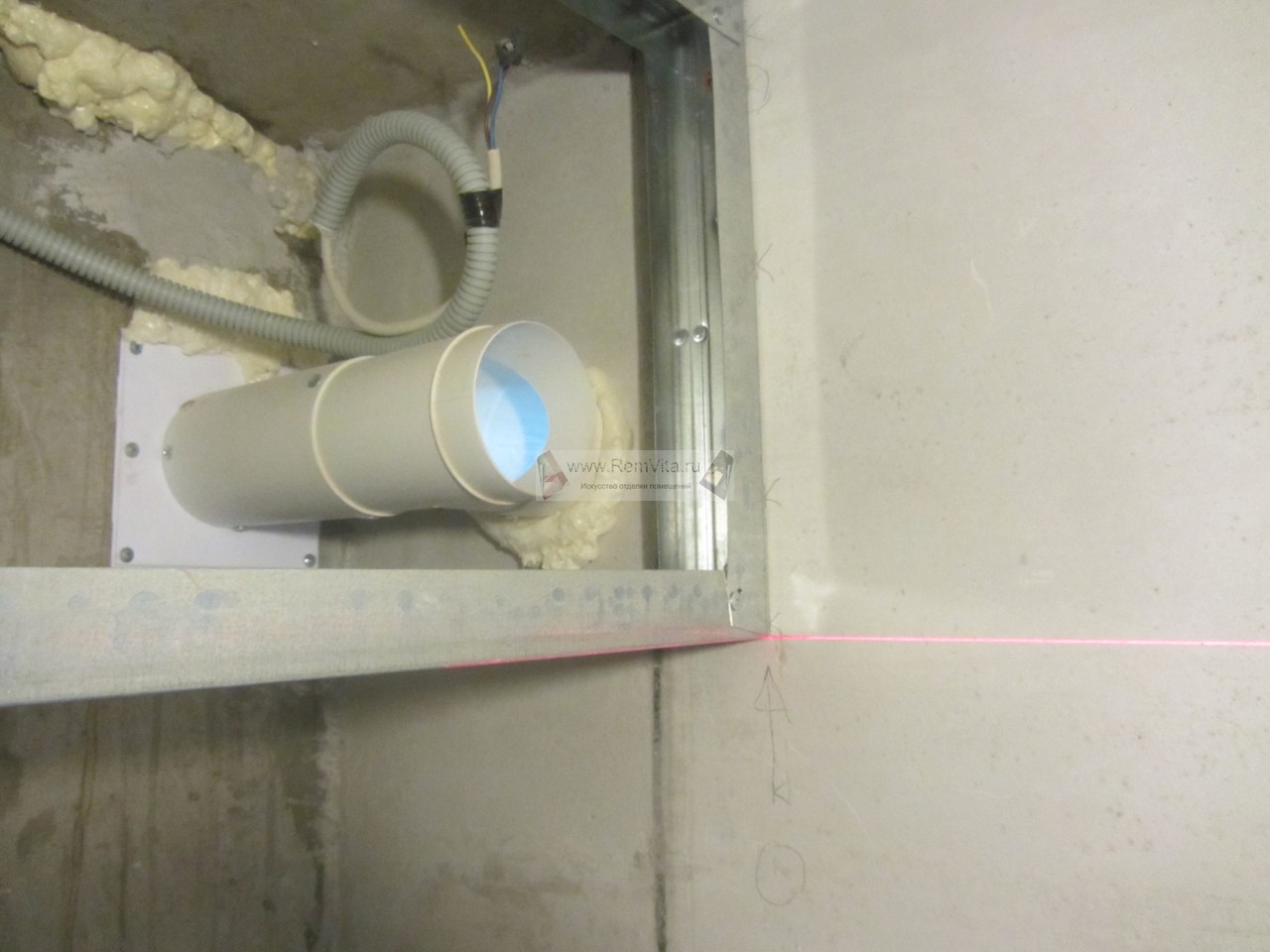

- 91 - После монтажа короба и отводов для принудительной вентиляции, займёмся устройством каркаса для консоли, опустив её на необходимую высоту от потолка

  (рассчитав раскладку плитки от верхней части инсталляции) – на уровень меж плиточного шва,
  в будущей облицовке плиткой стен санузла …
img 91

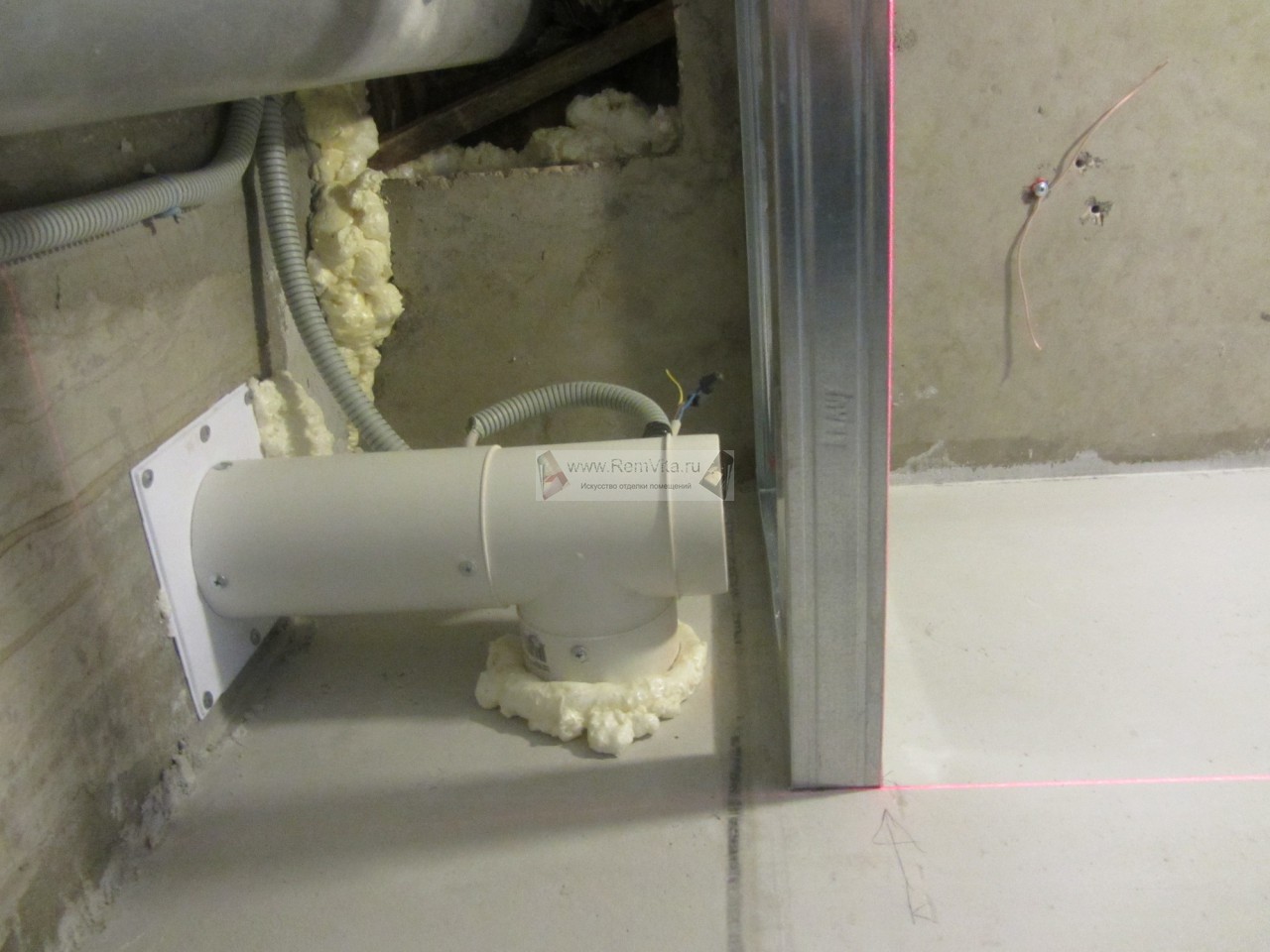

- 92 - Вид снизу: монтаж вентиляционных короба и отводов для
  принудительной вентиляции -
  - (с последующей установкой вентилятора Silent - 100).
img 92

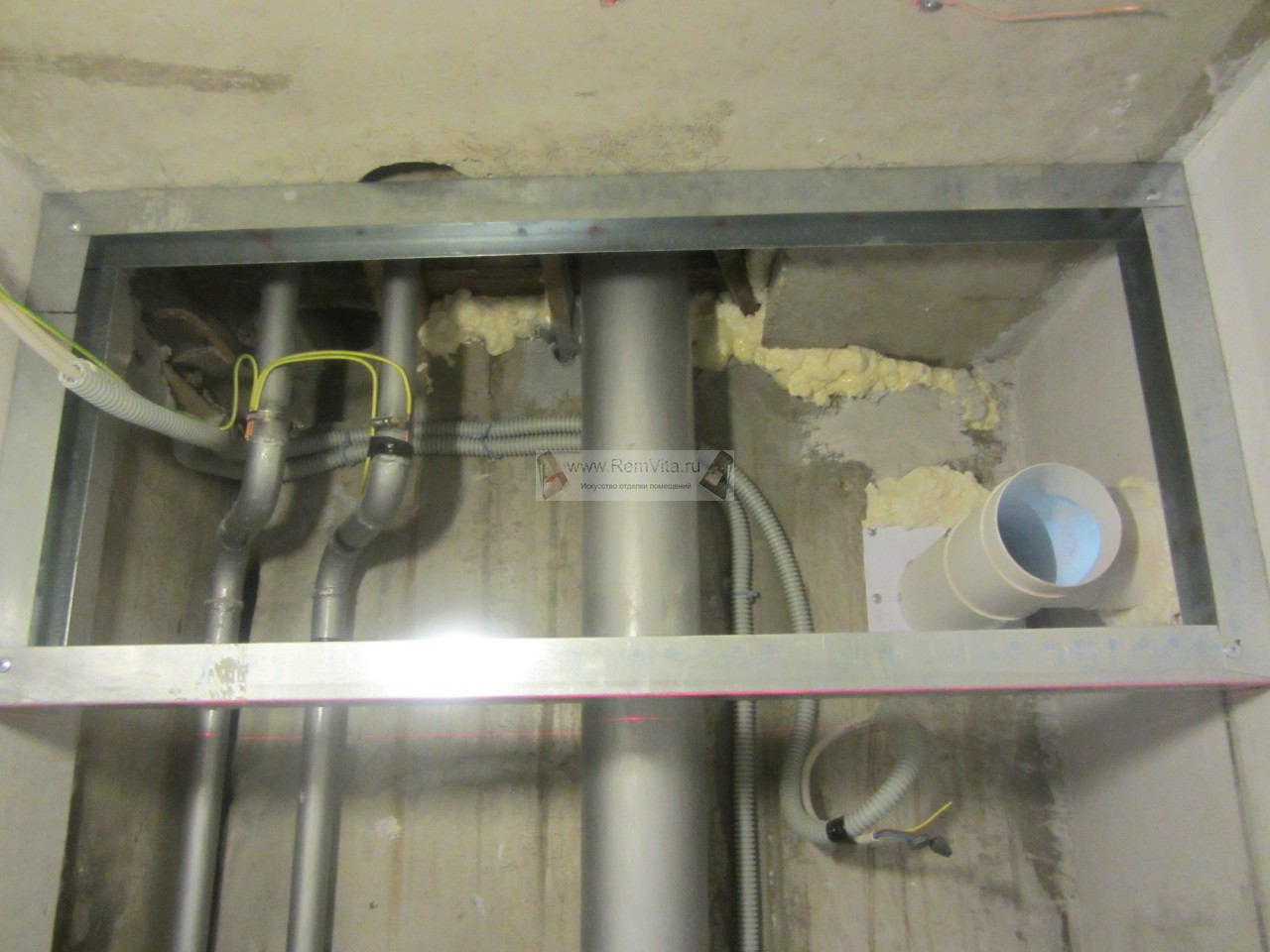

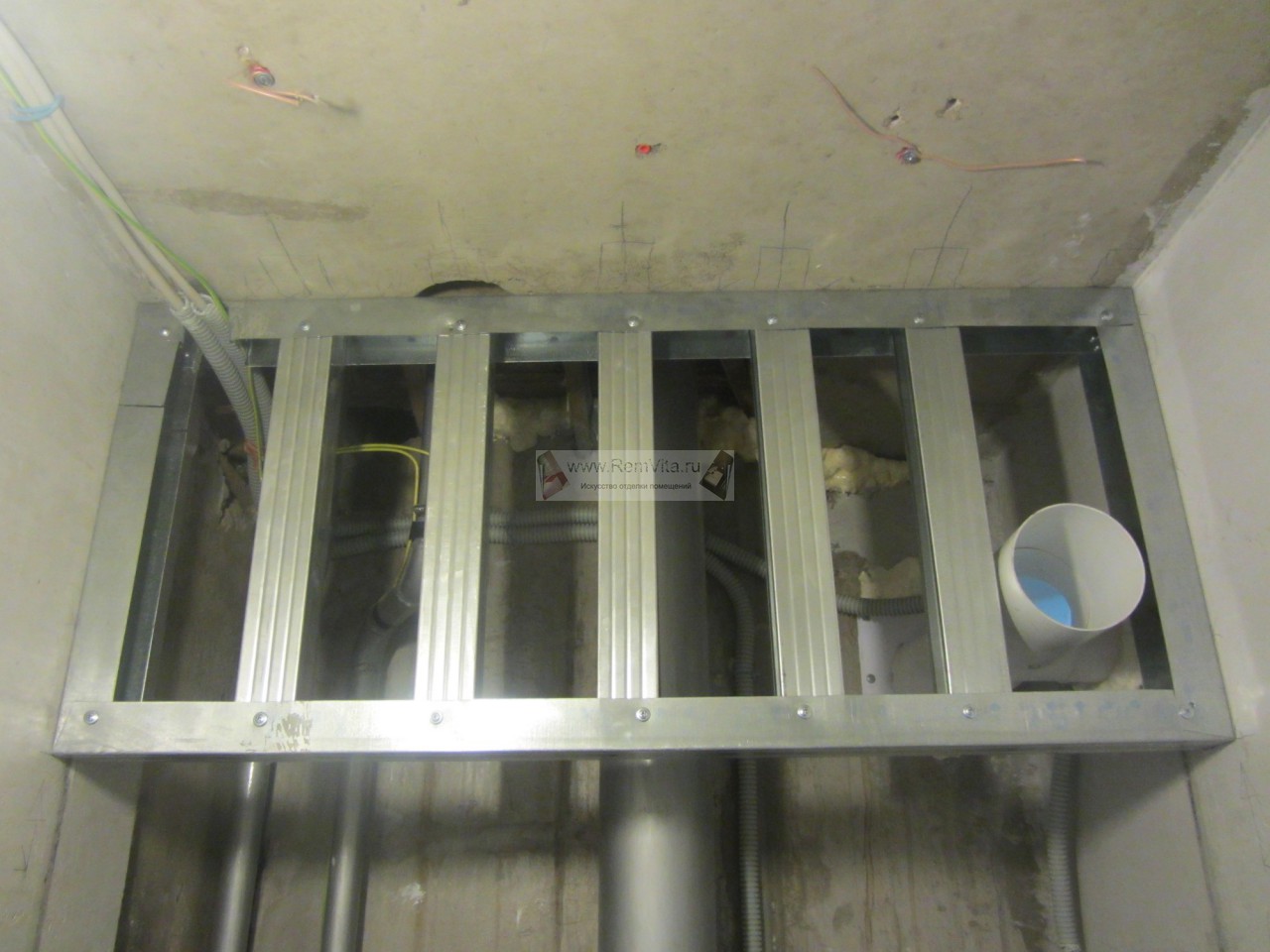

- 93 - Закрепив к стенам и потолку направляющую для стоек, завершаем каркас для консоли из качественных, металлических профилей "KNAUF"…
img 93
- 94 - Готовый, усиленный, металлический каркас "зашиваем" влагостойким
  гипсокартоном ГКЛВ 9,5 мм. в 2 слоя…
img 94

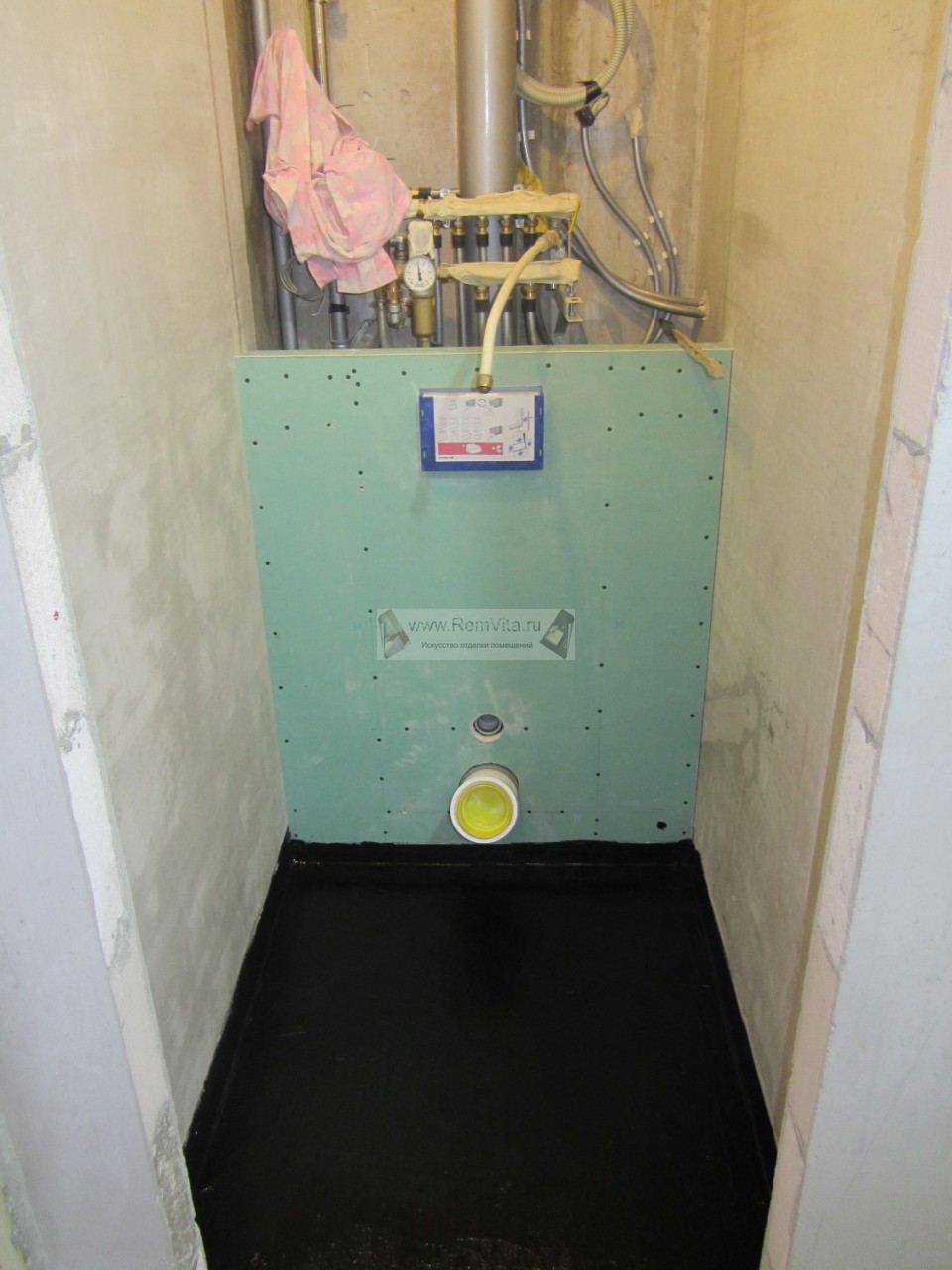

- 95 - Производим монтаж усиленного каркаса (из профилей «KNAUF») с «привязкой» к станине инсталляции для скрытых смывных устройств, который, вместе со станиной -"зашиваем"

  влагостойким гипсокартоном (ГКЛВ) 9,5 мм. - в 2 слоя; -

  - после чего, завершаем гидроизоляционные работы в санузле...
img 95

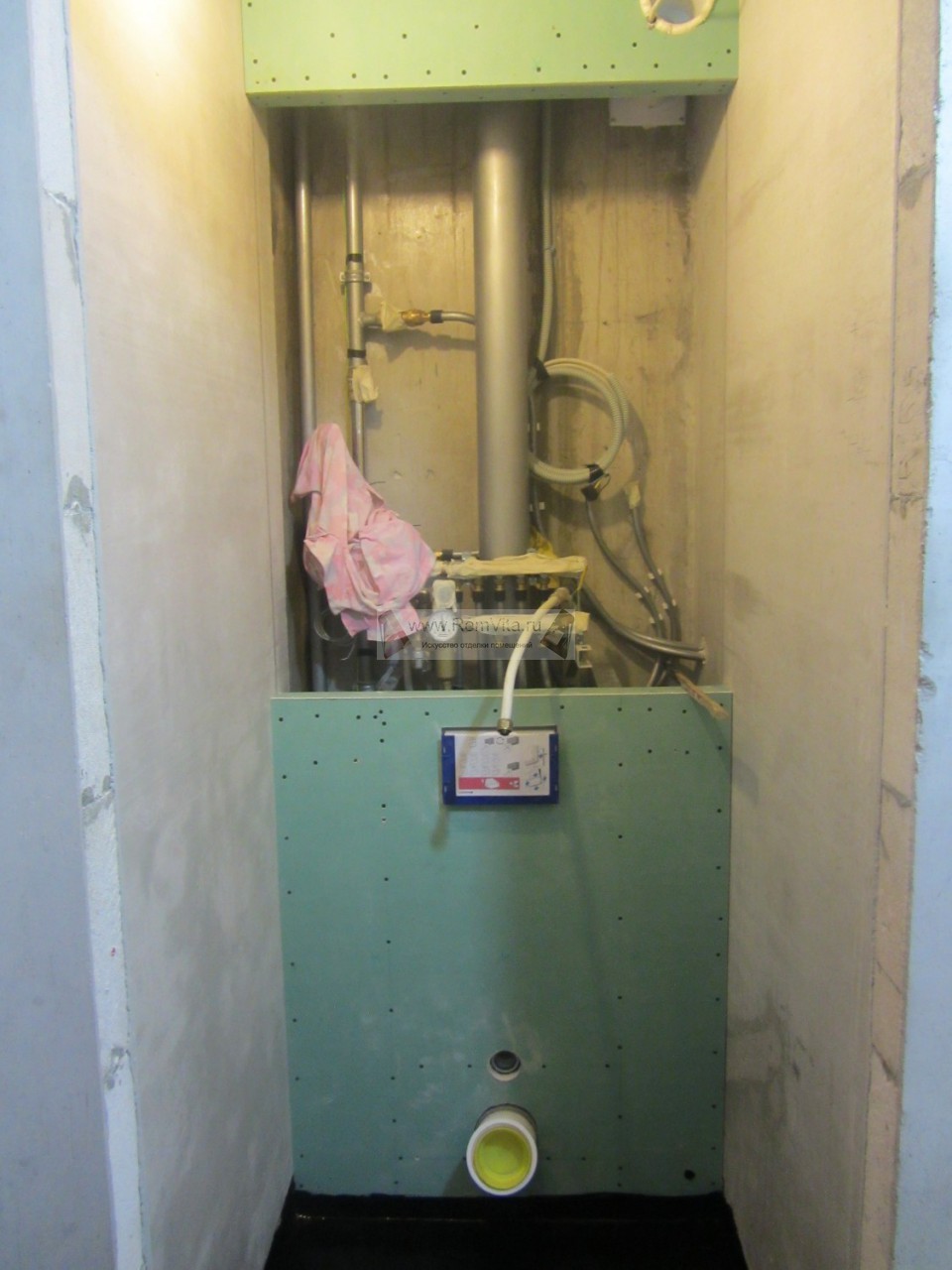

- 96 - 0бщий вид подготовленной рабочей зоны (стены) под облицовку керамической плиткой…
  - После полного высыхания гидроизоляции, устанавливаем по уровню маяки и заливаем стяжку – быстротвердеющим наливным полом «Старатели»
  (в ванной комнате и санузле) - в один уровень …
img 96

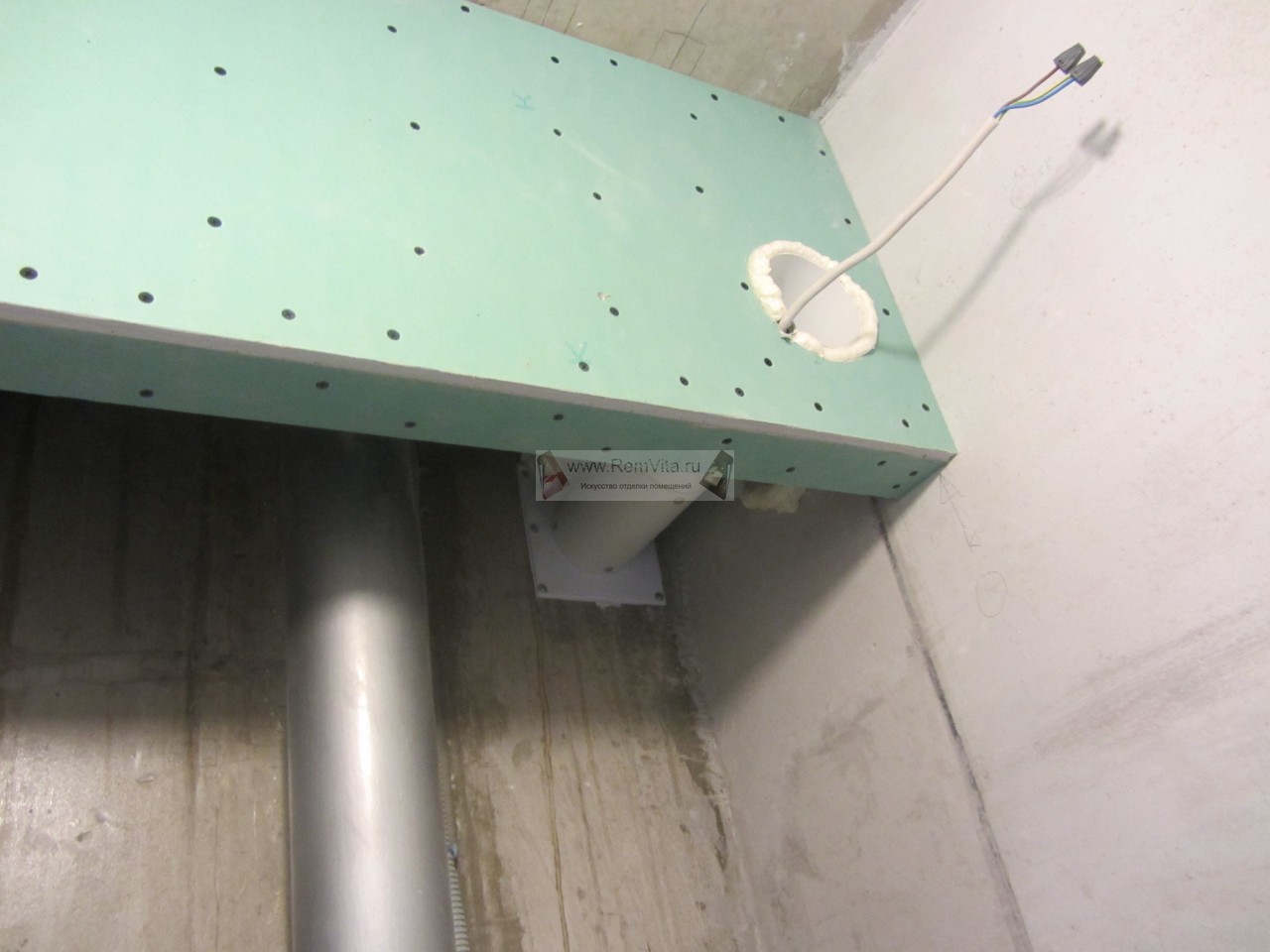

- 97 - На данную, усиленную консоль, после облицовочных работ в санузле, будет крепиться натяжной потолок,

  а также электрический вентилятор "SILENT 100" - для принудительной вытяжки.
img 97

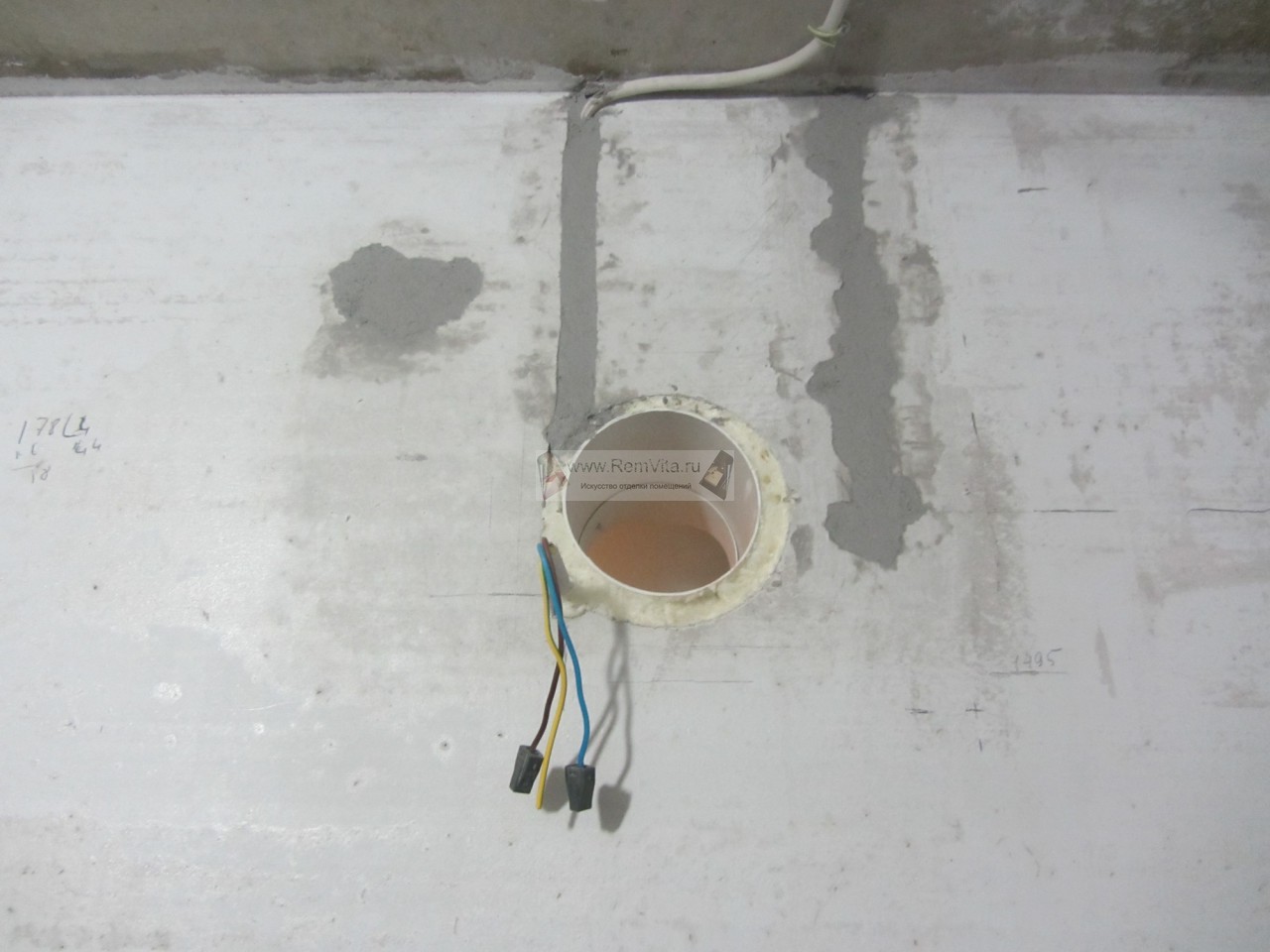

- 98 - Устройство вентиляционного отвода в ванной комнате

  – вид со стороны ванной комнаты.
img 98

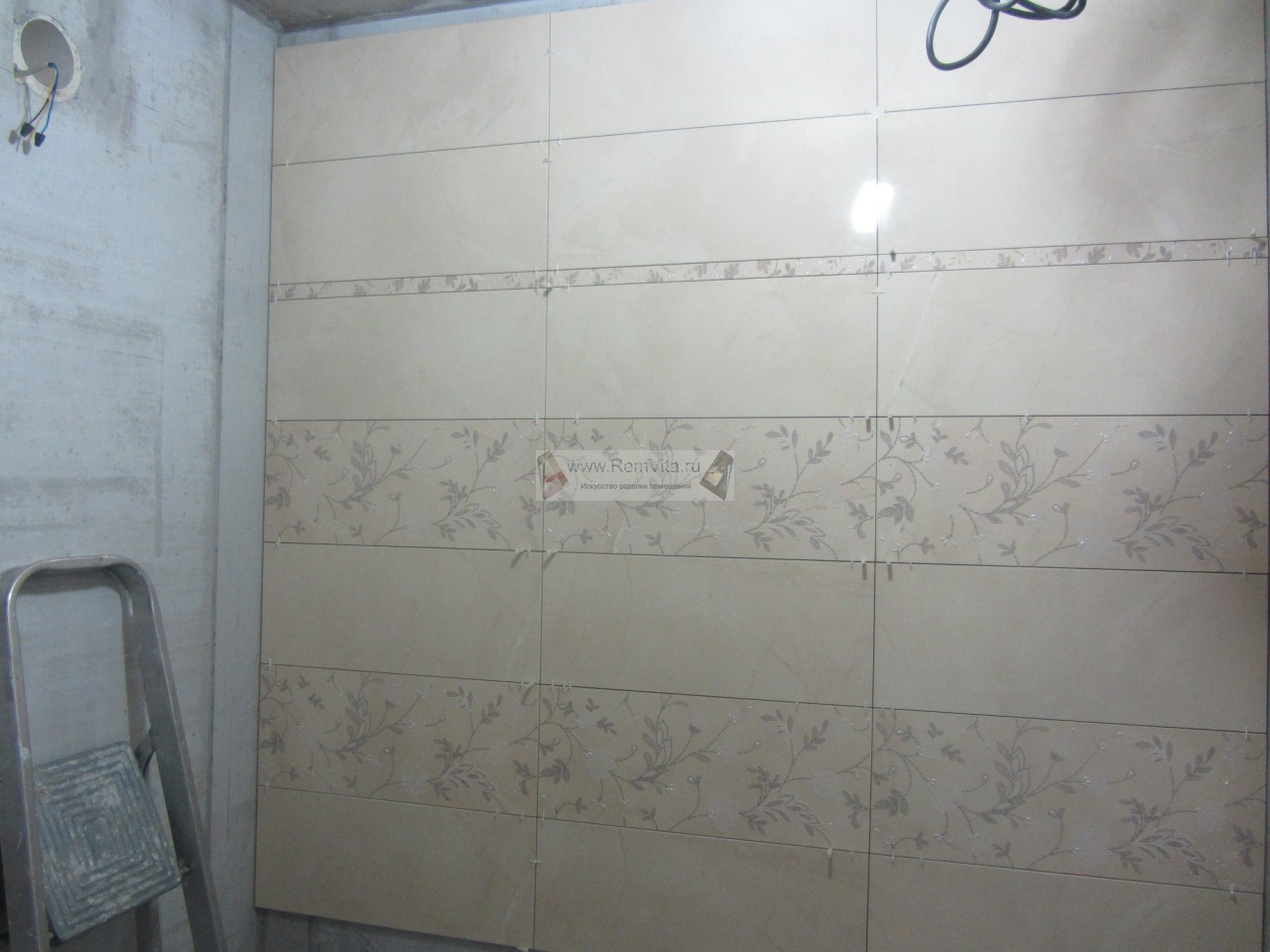

- 99 - Подготовленные стены грунтуем грунтовкой глубокого проникновения
  KNAUF – Tiefengrund, и после полного высыхания стен,

  предварительно разметив по высоте уровень нижнего края плитки,
  приступаем к облицовке стен (ректифицированной плиткой пр-ва Италия) в ванной комнате,

  используя высококачественный плиточный клей от немецкого производителя

  - LUGATO (SICHERHEITSKLEBER FLEXIBEL)
img 99

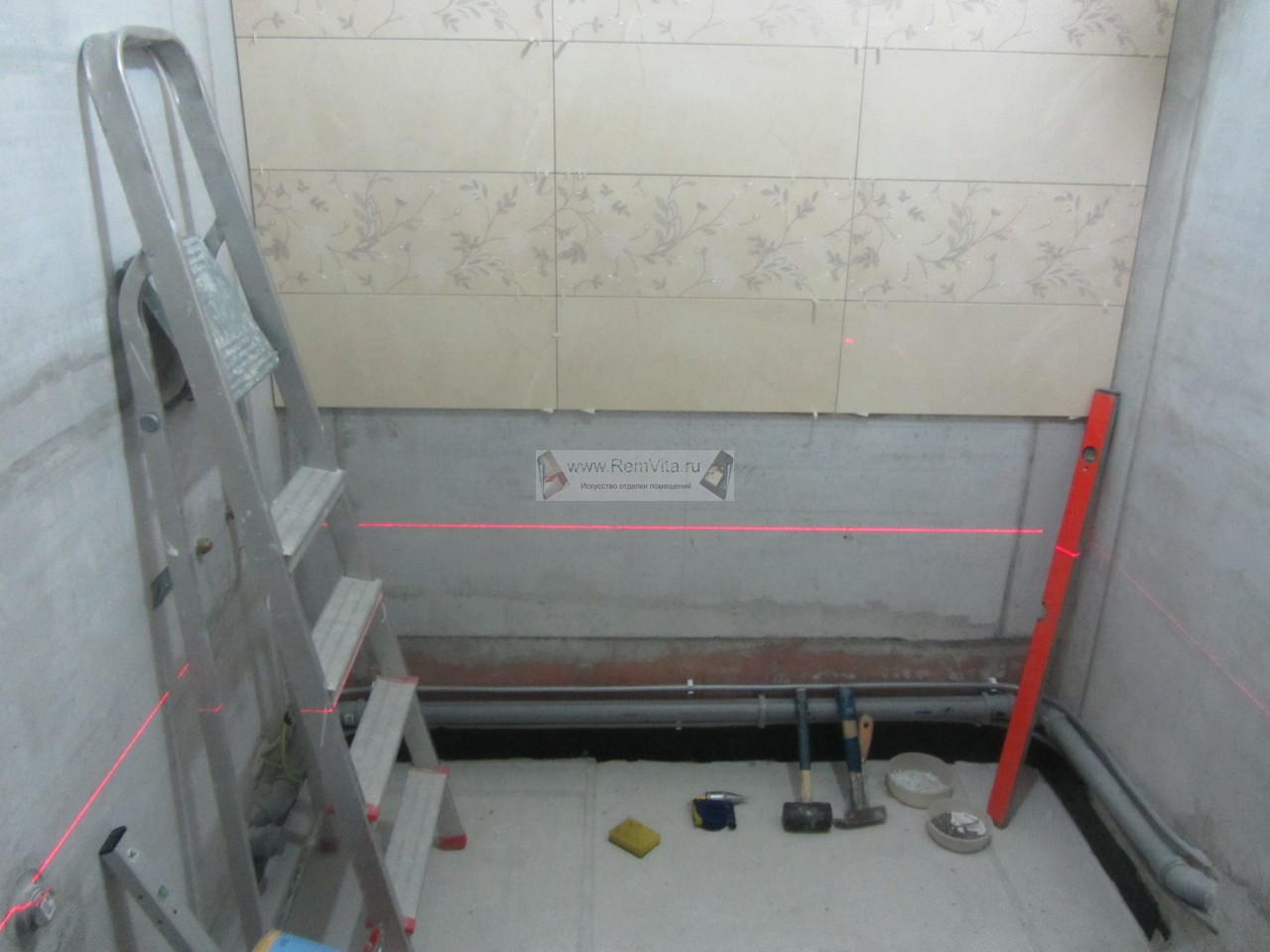

100 - Рассчитываем высоту уровня установки ванны и
отмечаем от нижнего бортика ванны - вверх:
высоту плитки и бордюра, учитывая размер межплиточных швов -
- от этого уровня и начинаем облицовку стен...
img 100

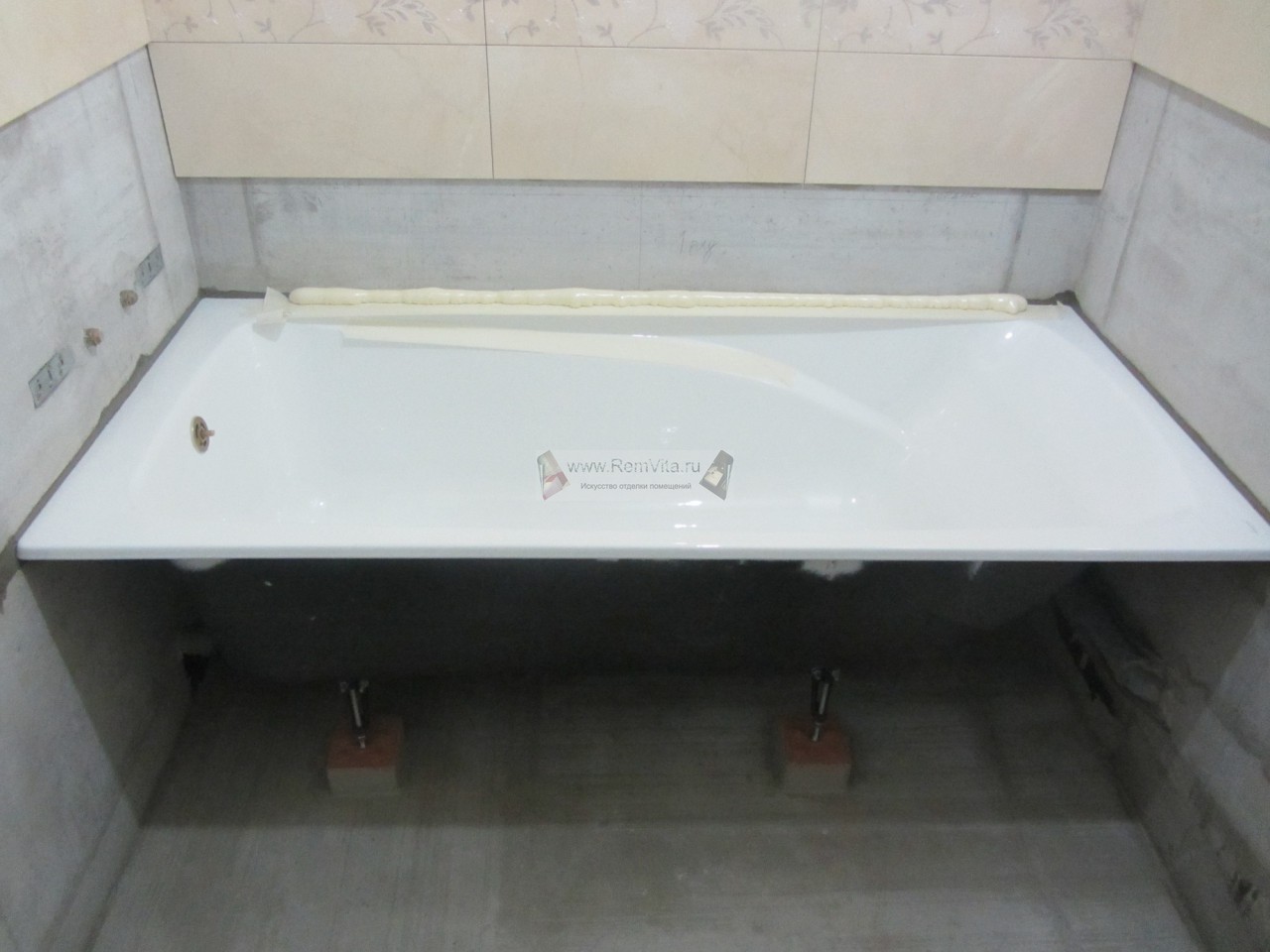

- 101 - Установка чугунной ванны "Jacob Delafon" производилась
  после облицовки стен над ней (до потолка) и отступив от ванны вверх 1- 2 плитки,
  чтобы во время облицовки, случайно, не испортить эмаль ванны...
img 101

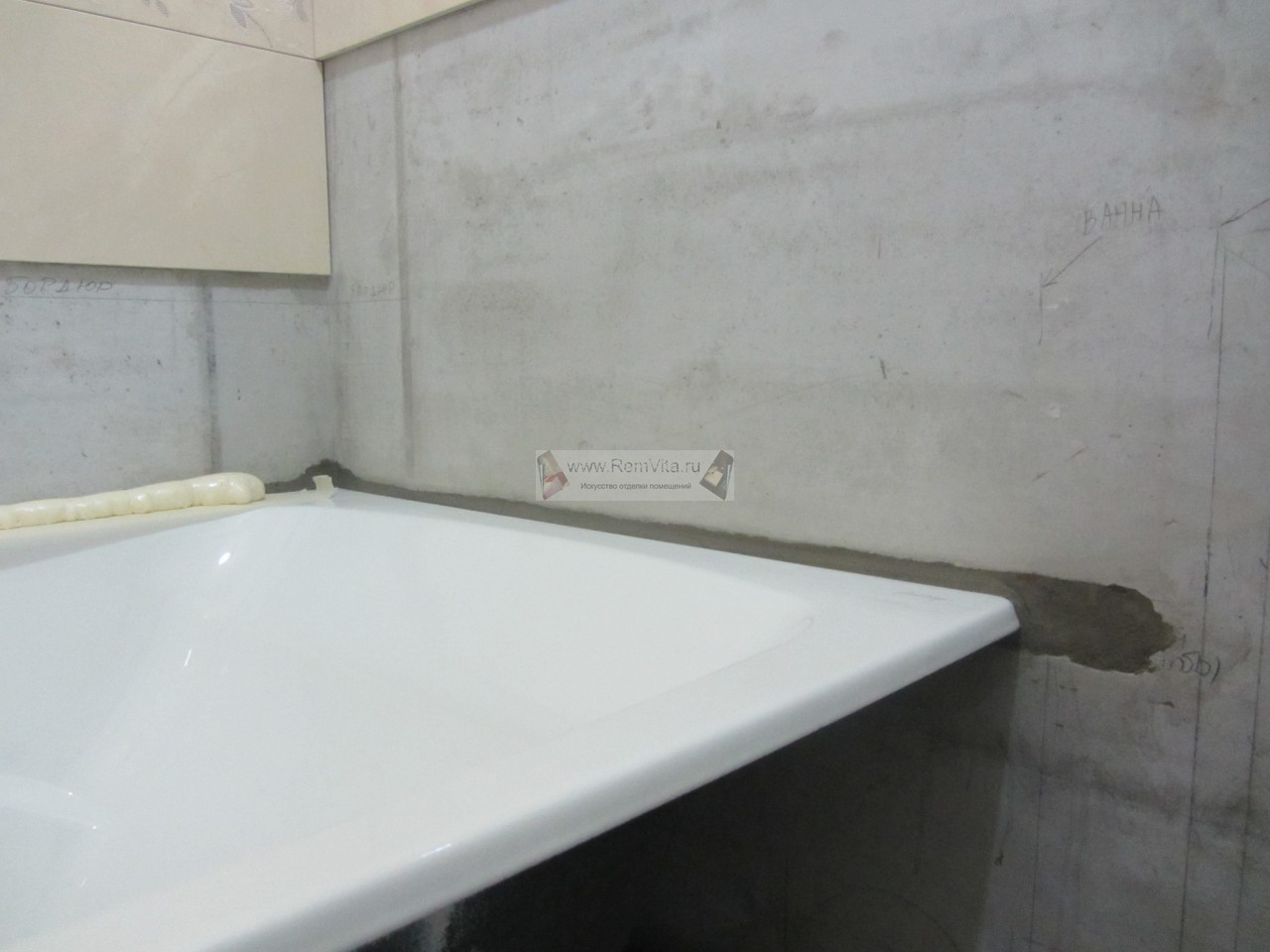

- 102 - При установке, ванна была утоплена в стену на 1,5 см.
  - (для этого была выполнена штроба на необходимой высоте) -
  - после чего торцы бортиков ванны муруем в штробе,
  используя гидроизоляционную смесь на цементной основе Ceresit CR-65
  вид задней части ванны...
img 102

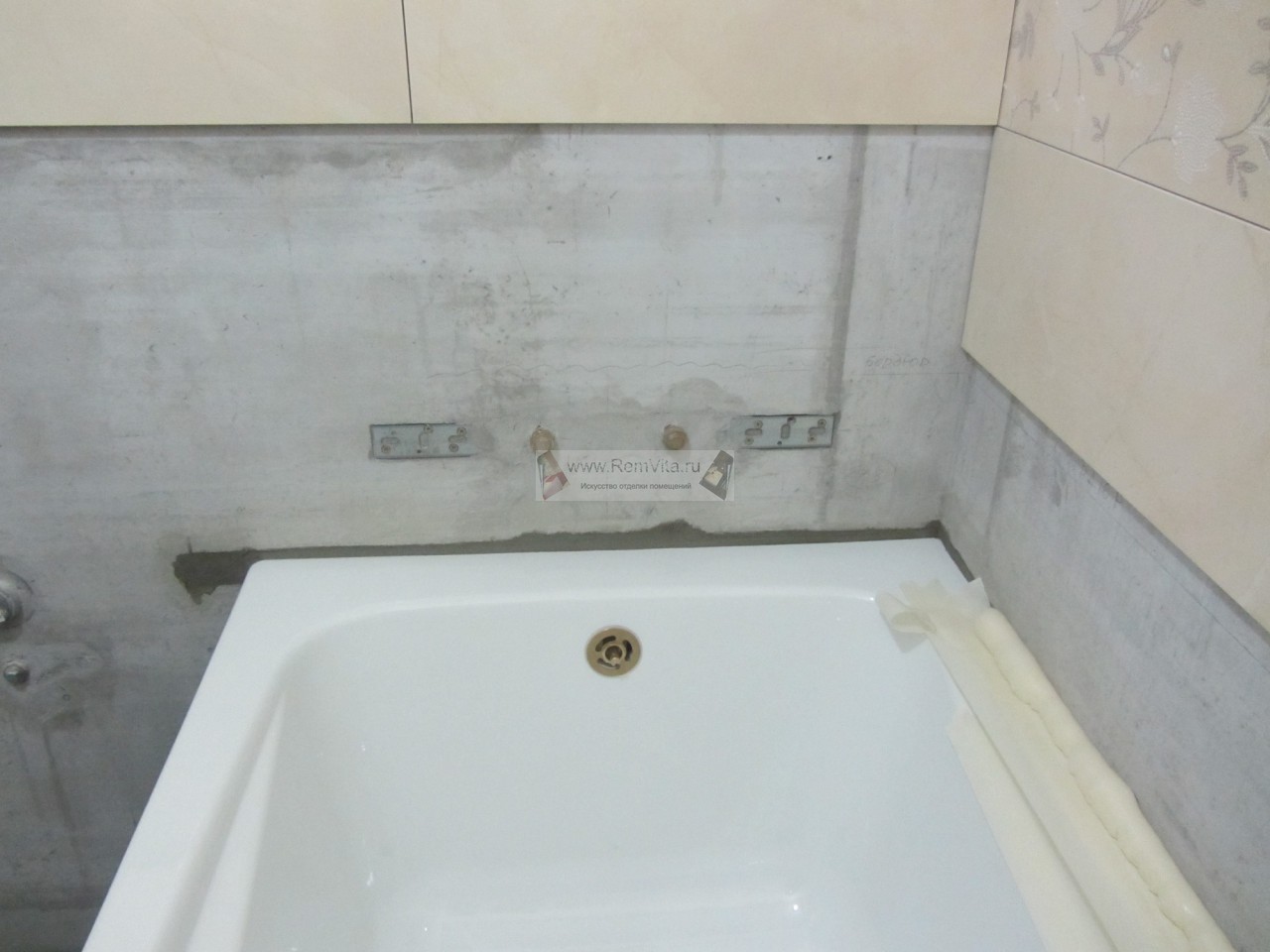

- 103 - Торцы бортиков ванны муруем в штробе,
  используя гидроизоляционную смесь на цементной основе Ceresit CR-65

  для жёсткой установки...
img 103

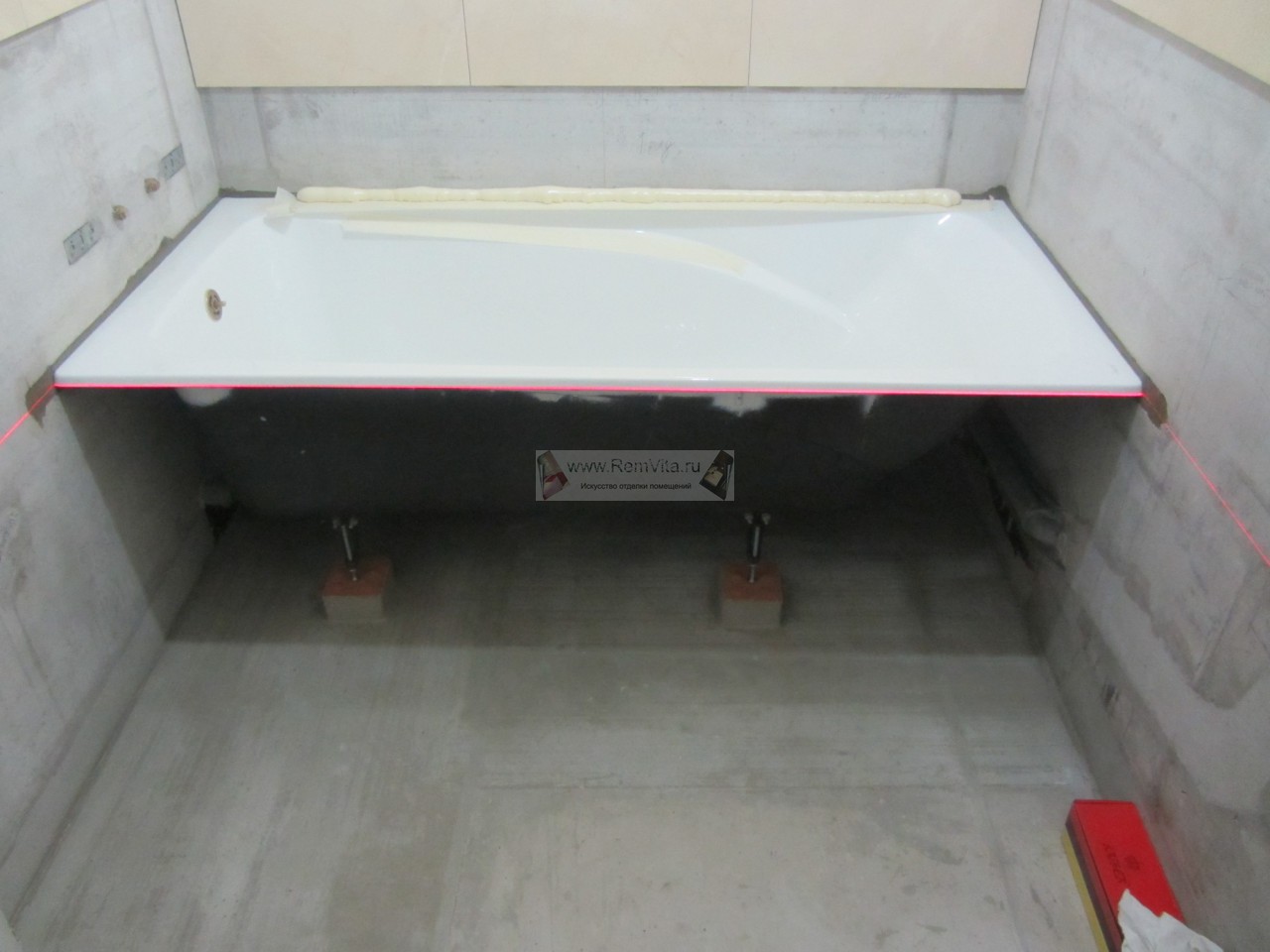

- 104 - Установка чугунной ванны "Jacob Delafon" по уровню, на необходимой высоте, относительно слива.
  Недоступную (снизу) часть штробы, заполняем монтажной пеной.
  - Под ножки ванны подложен (крепкий) кирпич для того,чтобы уменьшить люфт качения ванны -
  - (чем длиннее болт, регулирующий высоту ванны, тем больше качается сама ванна).
img 104

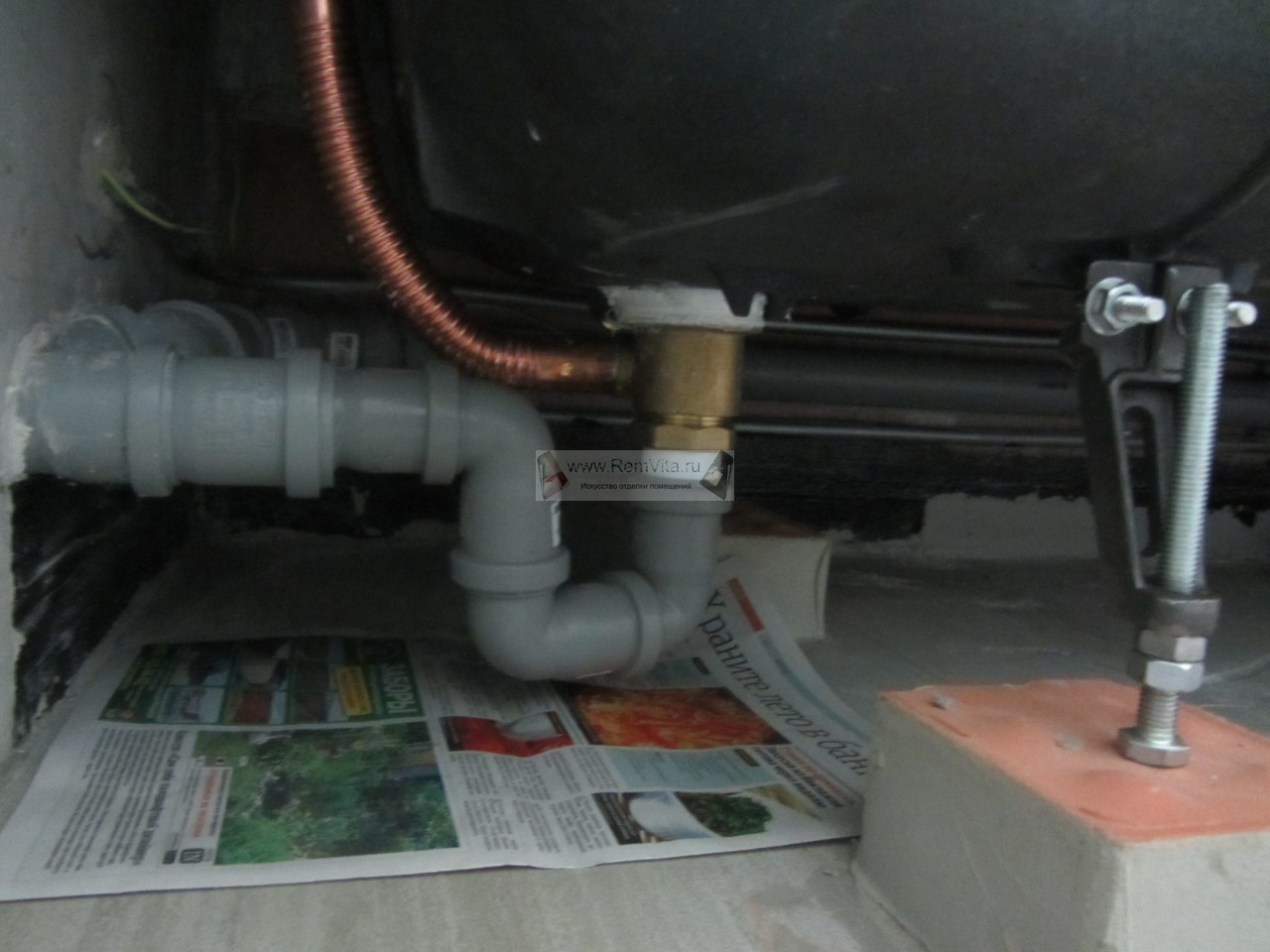

- 105 - Подключение чугунной ванны "Jacob Delafon" к системе канализации
  выполняем с помощью канализационных отводов "OSTENDORF",
  и проверяем соединения на герметичность, наполнив ванну водой...
img 105

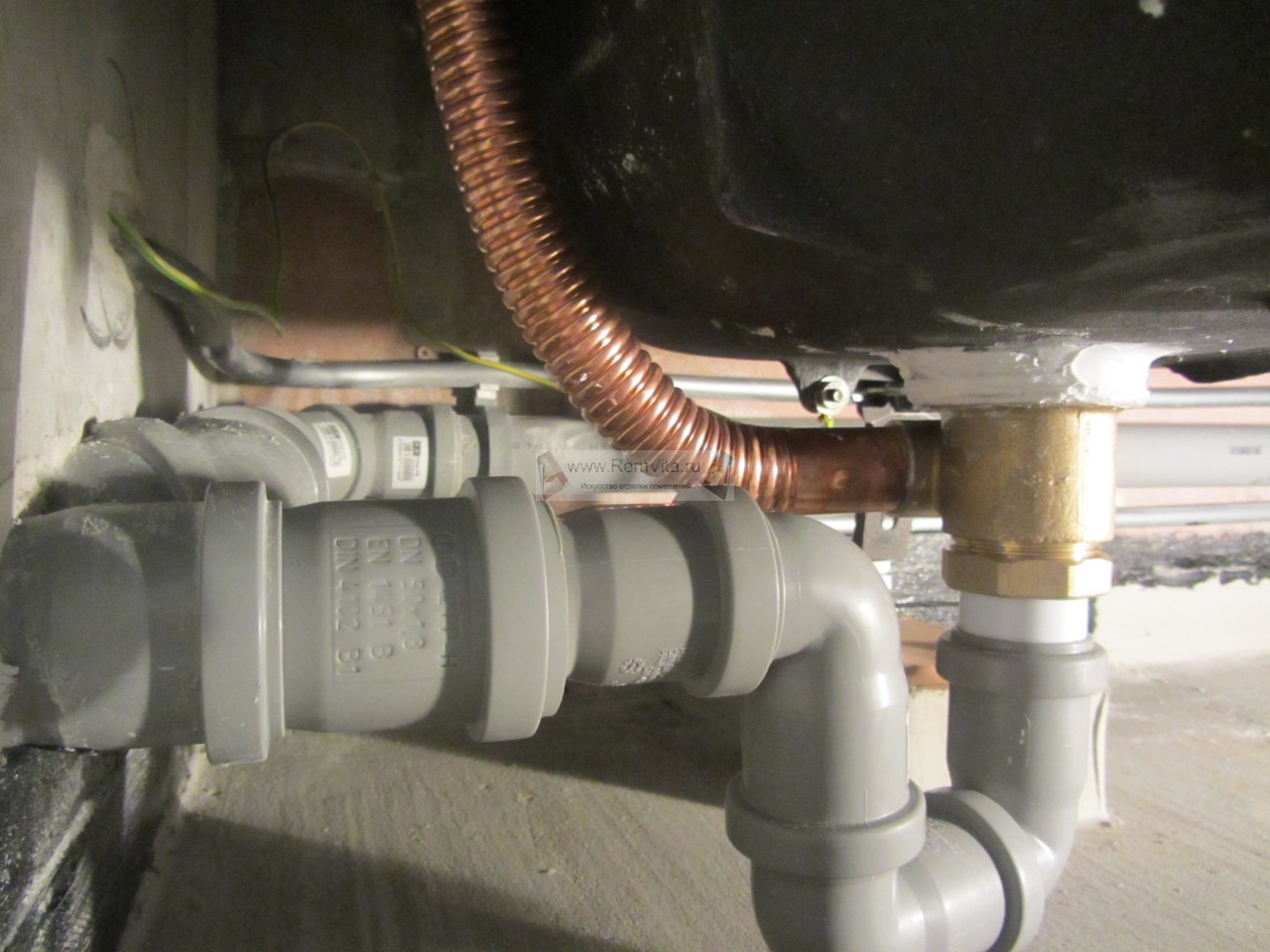

- 106 - Сифон (гидрозатвор) был собран из отводов "Ostendorf"
  Прямой отвод от обвязки (белый) от McAlpine (МакАлпайн),
  также, при установке, не забываем и про заземление ванны.
img 106

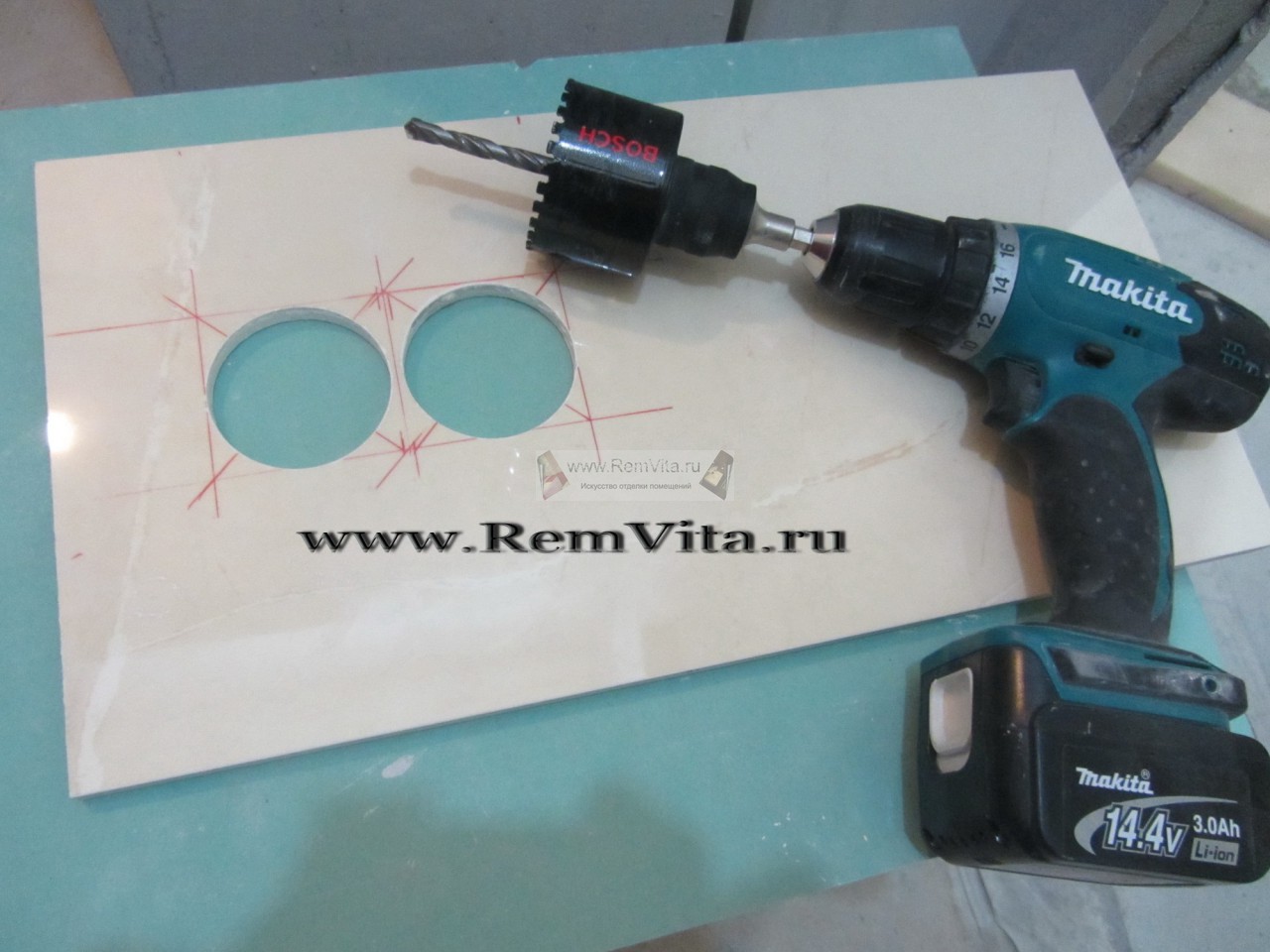

- 107 - Устройство отверстий в керамической плитке под розетки и др. -
  обеспечиваем посредством алмазных коронок
  - по плитке и керамограниту от BOCSH
img 107

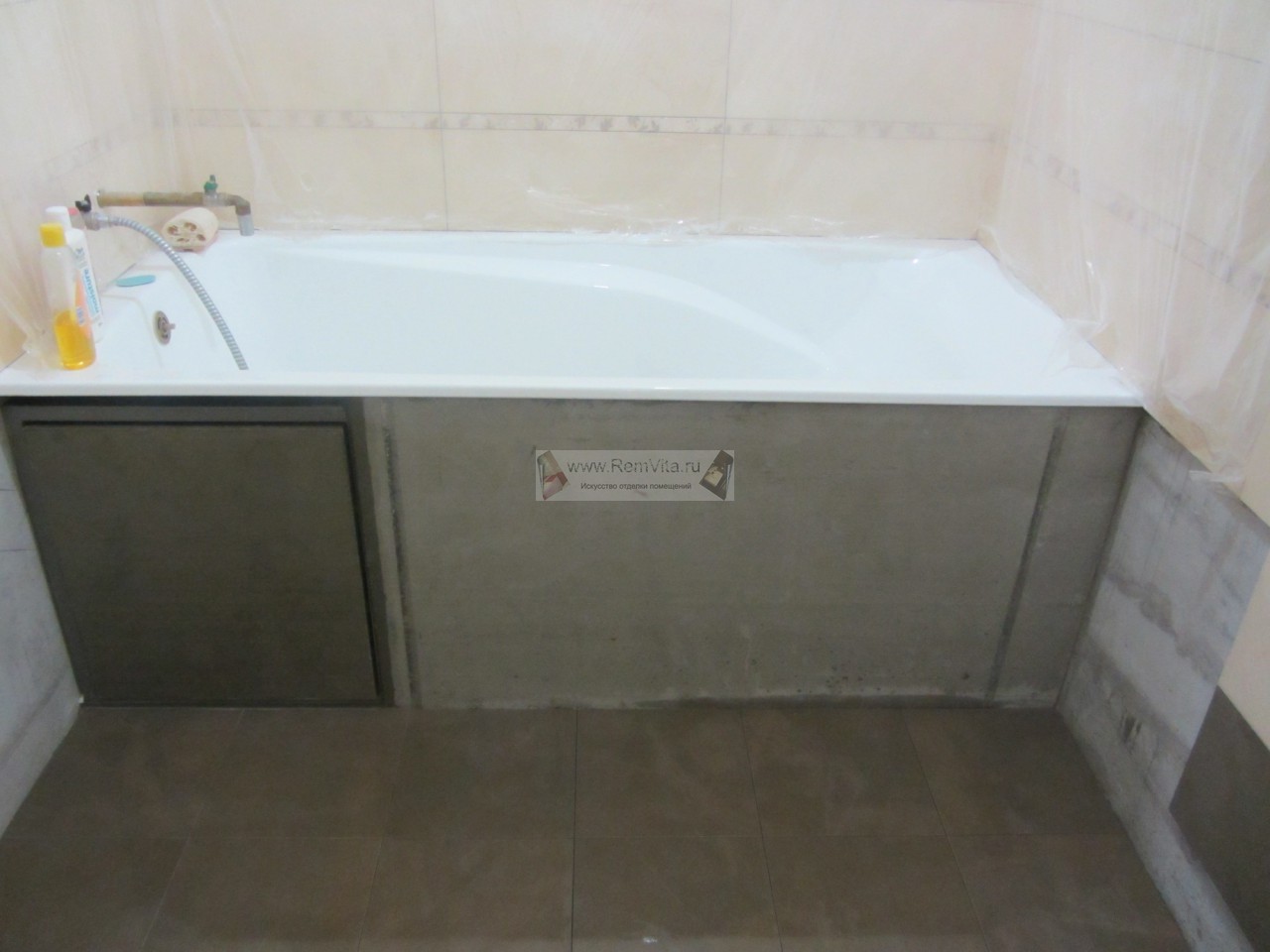

- 108 - Монтаж экрана под ванной из газобетонных блоков 620х250х75 с дальнейшей штукатуркой поверхности, и установка ревизионного люка - невидимки (металл) под облицовку плиткой.
  После выправки дверцы люка плиточным клеем, приступаем к настилу плитки на пол используя высококачественный плиточный клей от немецкого производителя - LUGATO (SICHERHEITSKLEBER FLEXIBEL)
img 108

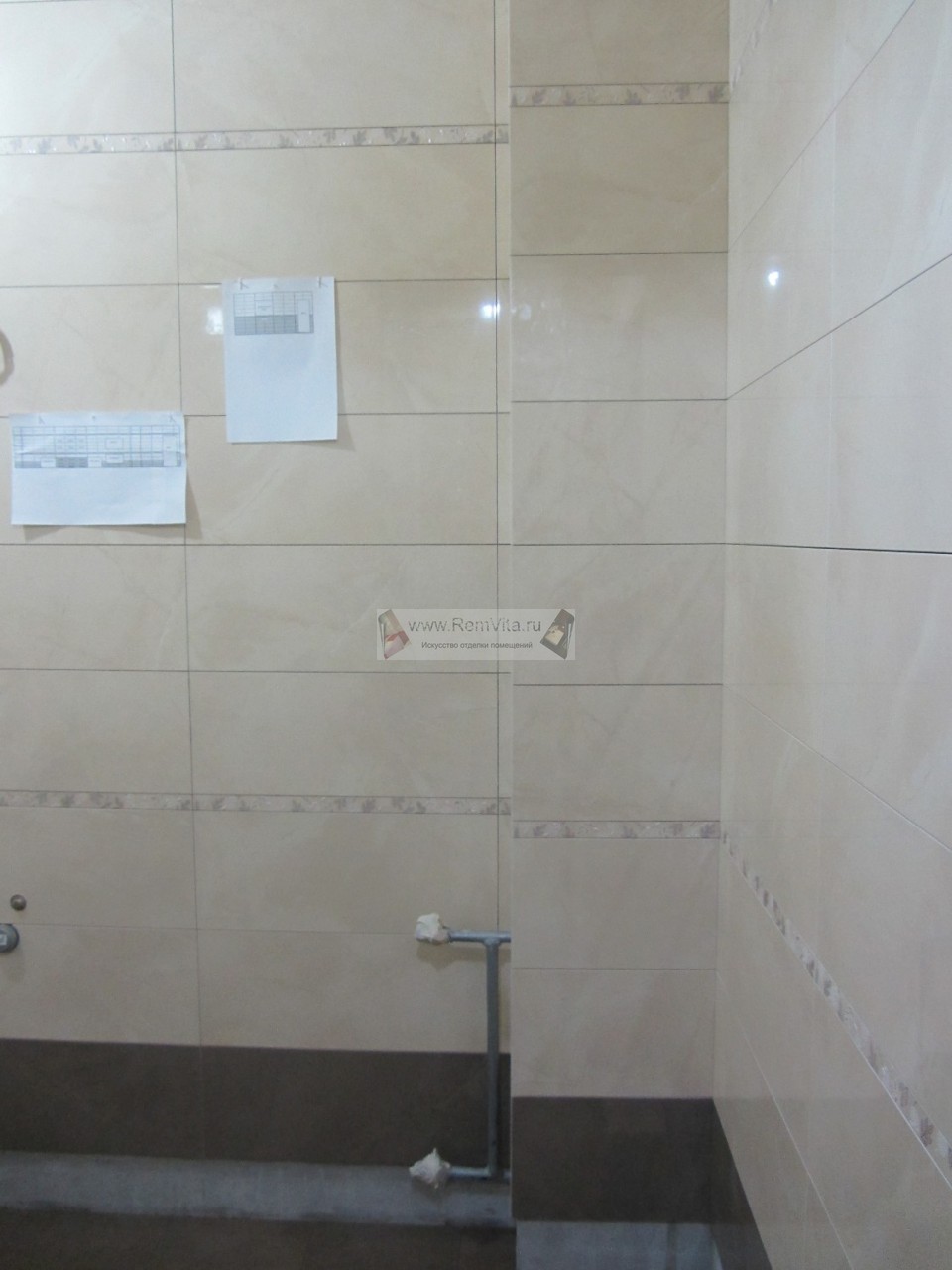

- 109 - После установки ванны, заканчиваем облицовку стен ванной комнаты с устройством внешних углов в облицовке 90 градусов, посредством запила торцов плиток
  под 45 градусов, без плиточной раскладки для вешних или внутренних углов...
img 109

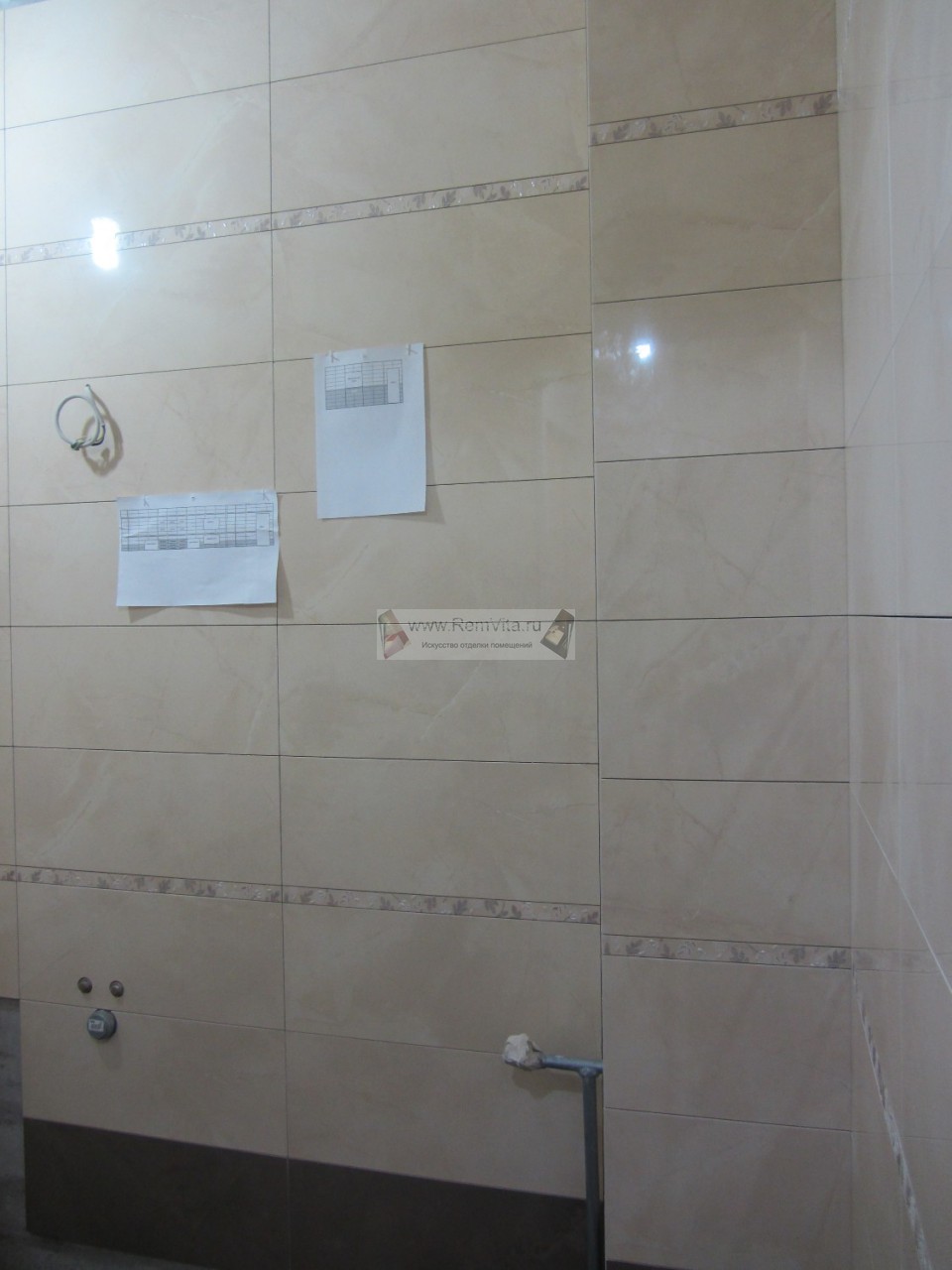

- 110 - Контролируем сопряжения горизонтальных и вертикальных швов
  во всех углах при облицовки стен и короба, ректифицированной плиткой, в ванной комнате...
img 110

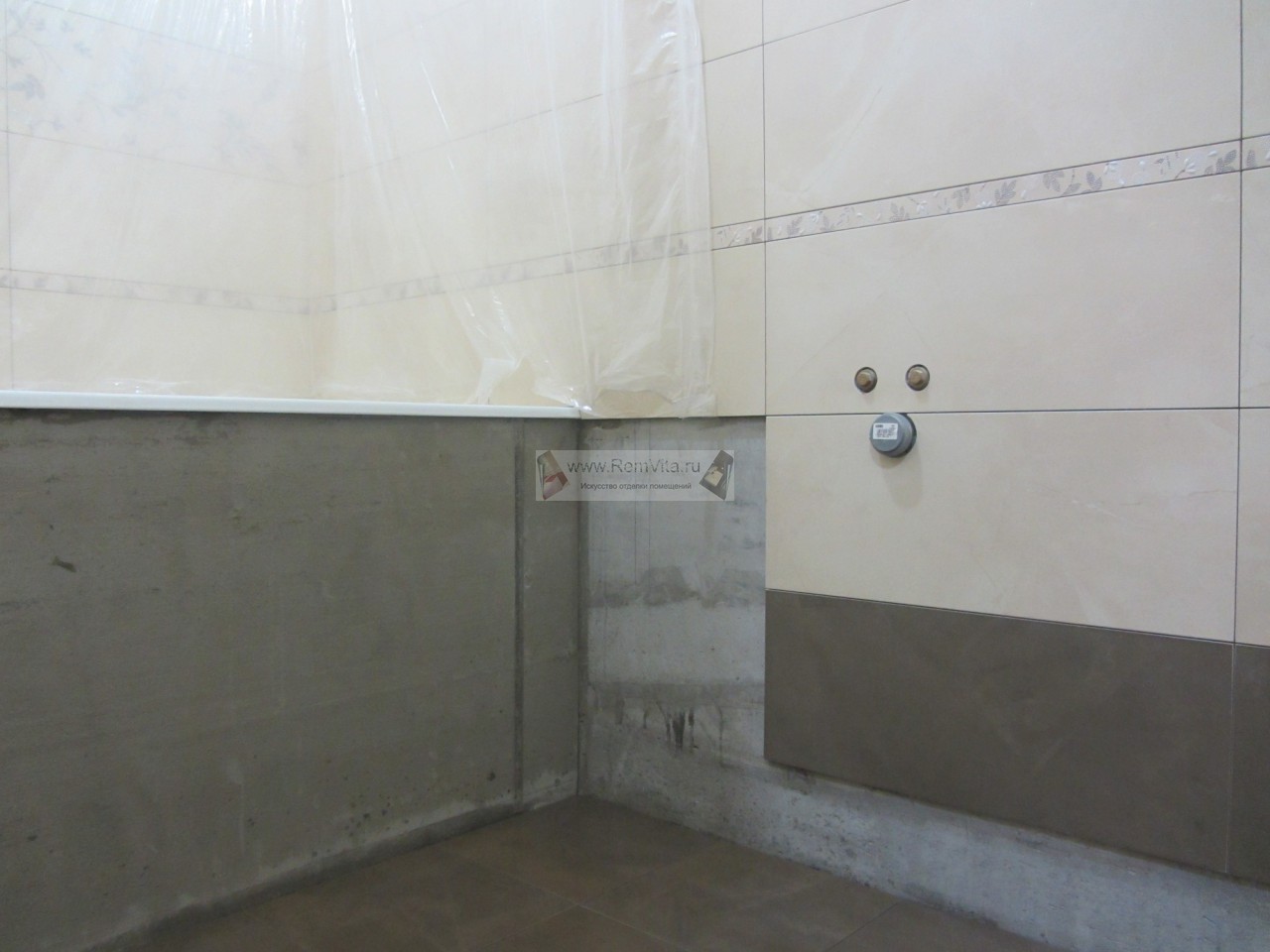

- 111 - После подрезки плитки по периметру ванны, нижний край плитки совпал с нижним краем бортика ванны, - чего и требовалось добиться! (смотрите фото № 100)
img 111

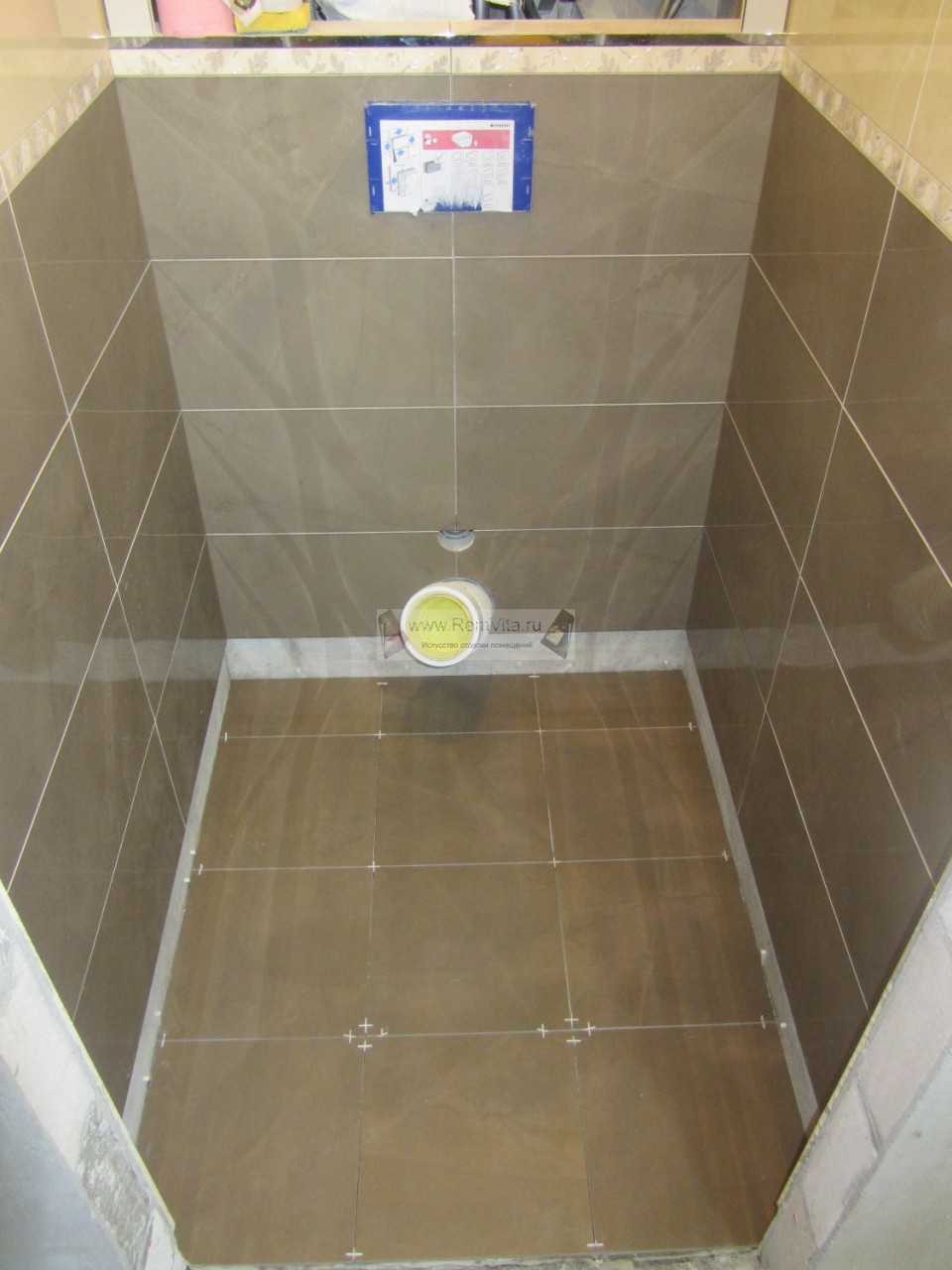

- 112 - Настил (укладка) плитки на пол и облицовка стен в санузле с устройством полочки

  над рамой инсталляции...
img 112

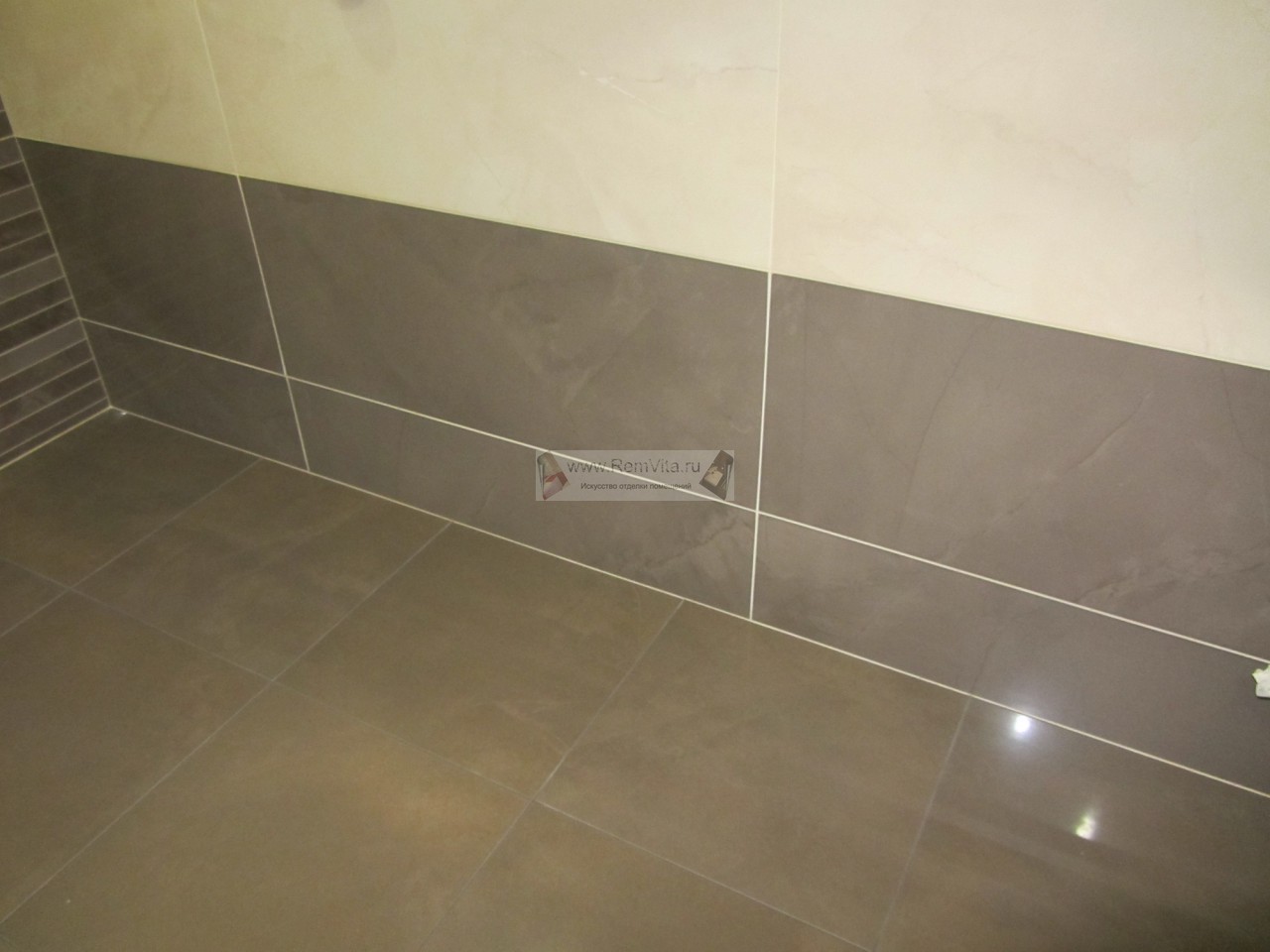

- 113 - Облицовку стен в ванной комнате и санузле завершаем подрезкой нижнего ряда плитки к полу - внешний вид после затирки. Затирка плитки производилась - затиркой для межплиточных швов на цементной основе от ведущего, в этой области, производителя - MAPEI - Ultracolor Plus.
img 113

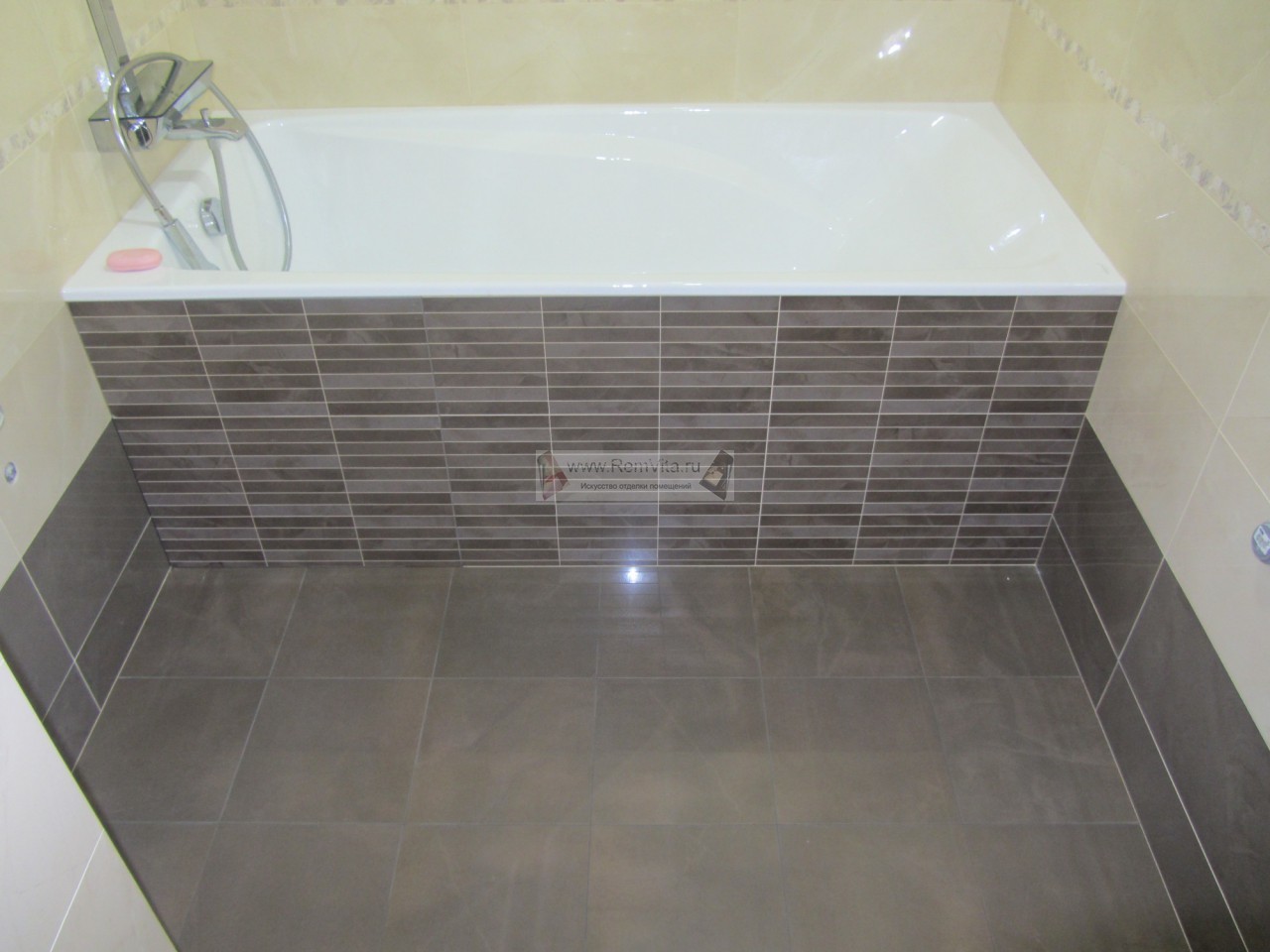

- 114 - Общий вид облицовки стен и экрана под ванной (вместе с люком невидимкой) -
  - При облицовке экрана под ванной, мне не пришлось подрезать верхний край, верхнего ряда плитки , потому, что после подрезки плитки по периметру ванны, нижний край плитки совпал с нижним краем бортика ванны (см. фото № 111)
img 114

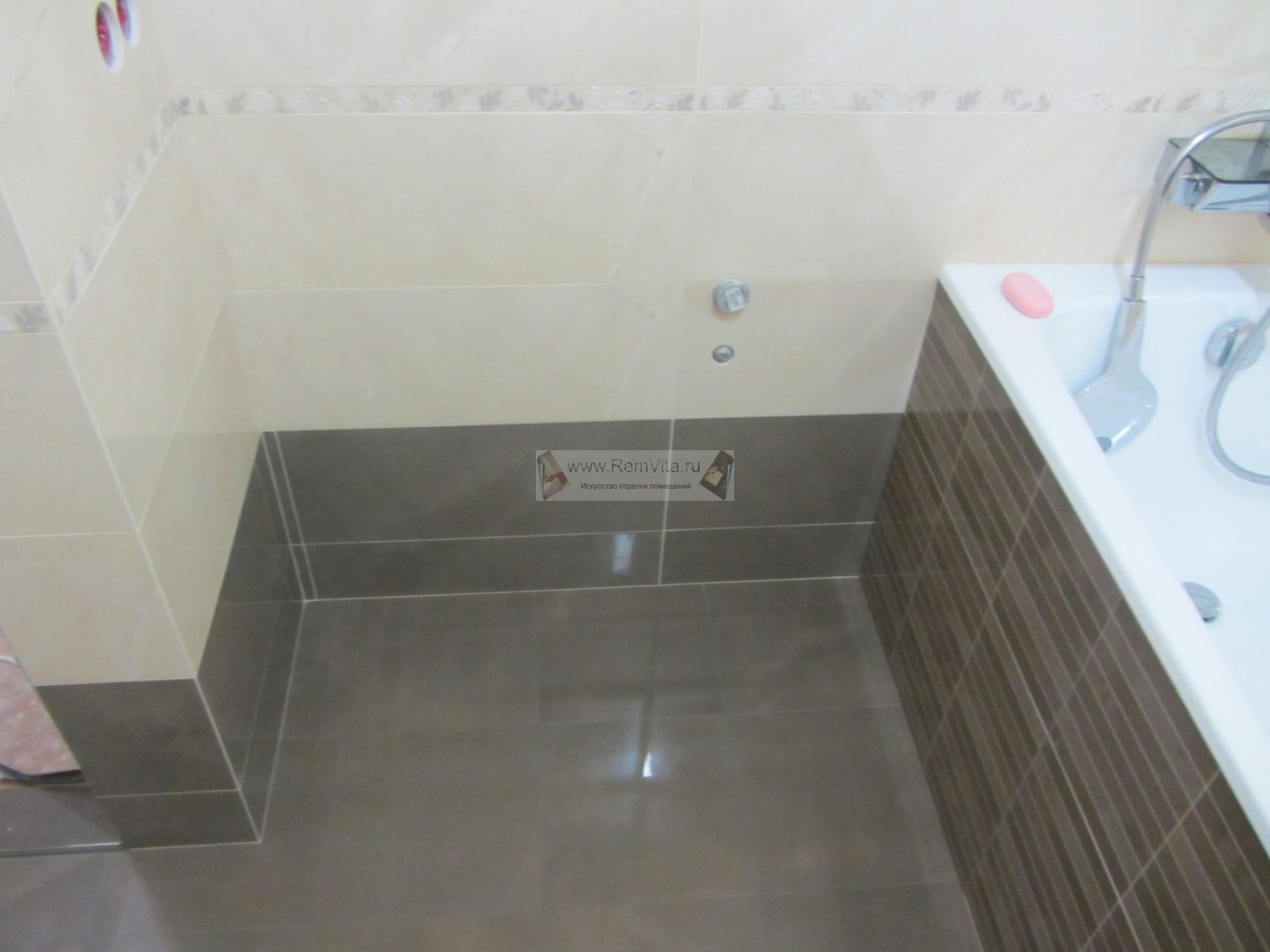

- 115 - Слева от ванны были выведены
  - водорозетка для ХВС и канализационный отвод для установки стиральной машины,
  а также будет установлено две электрические розетки (на фото слева)
img 115

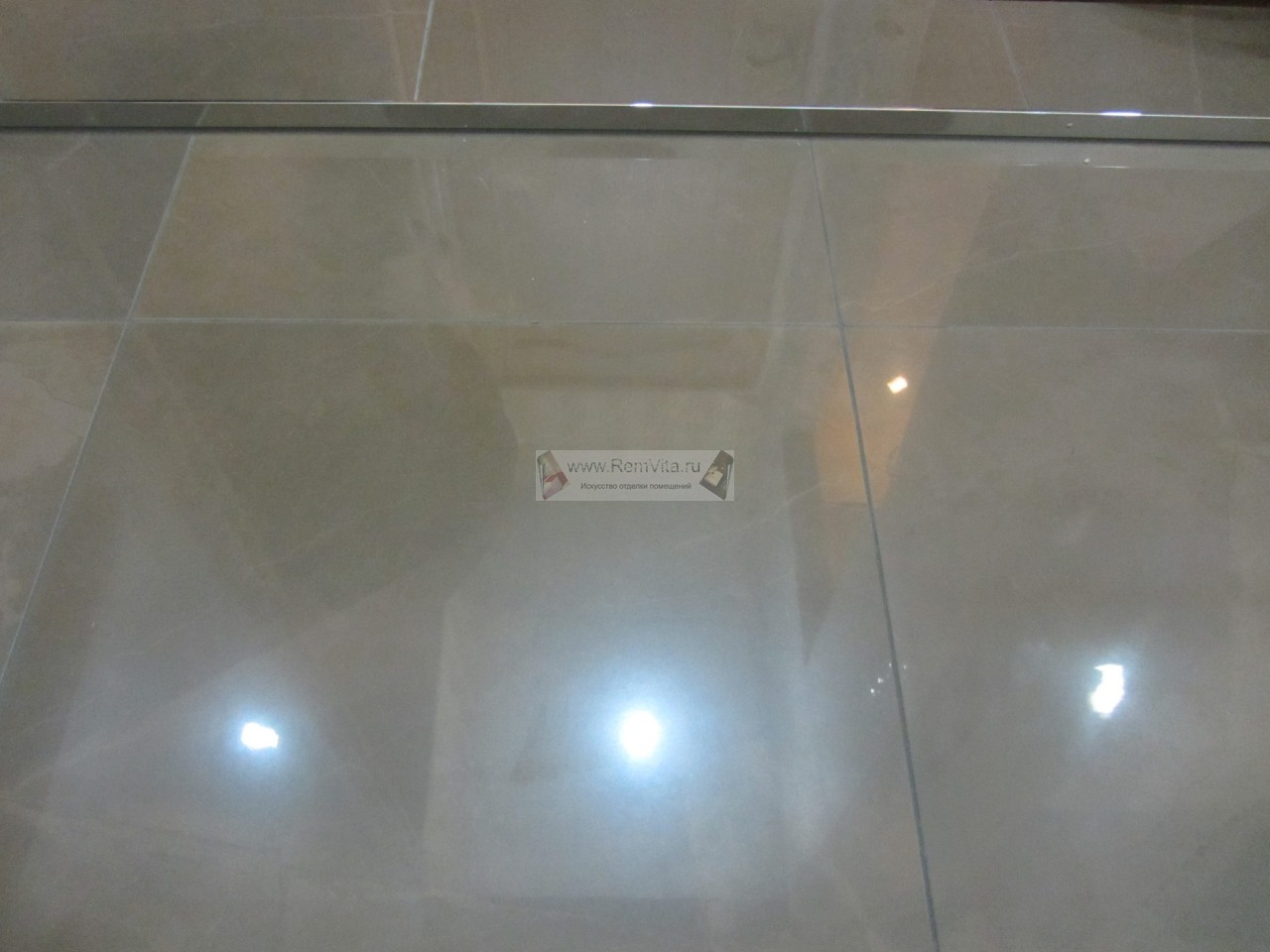

- 116 - Устройство порожка в ванной комнате
  с использованием раскладки (латунь - хром), скрывающей торец плитки
img 116

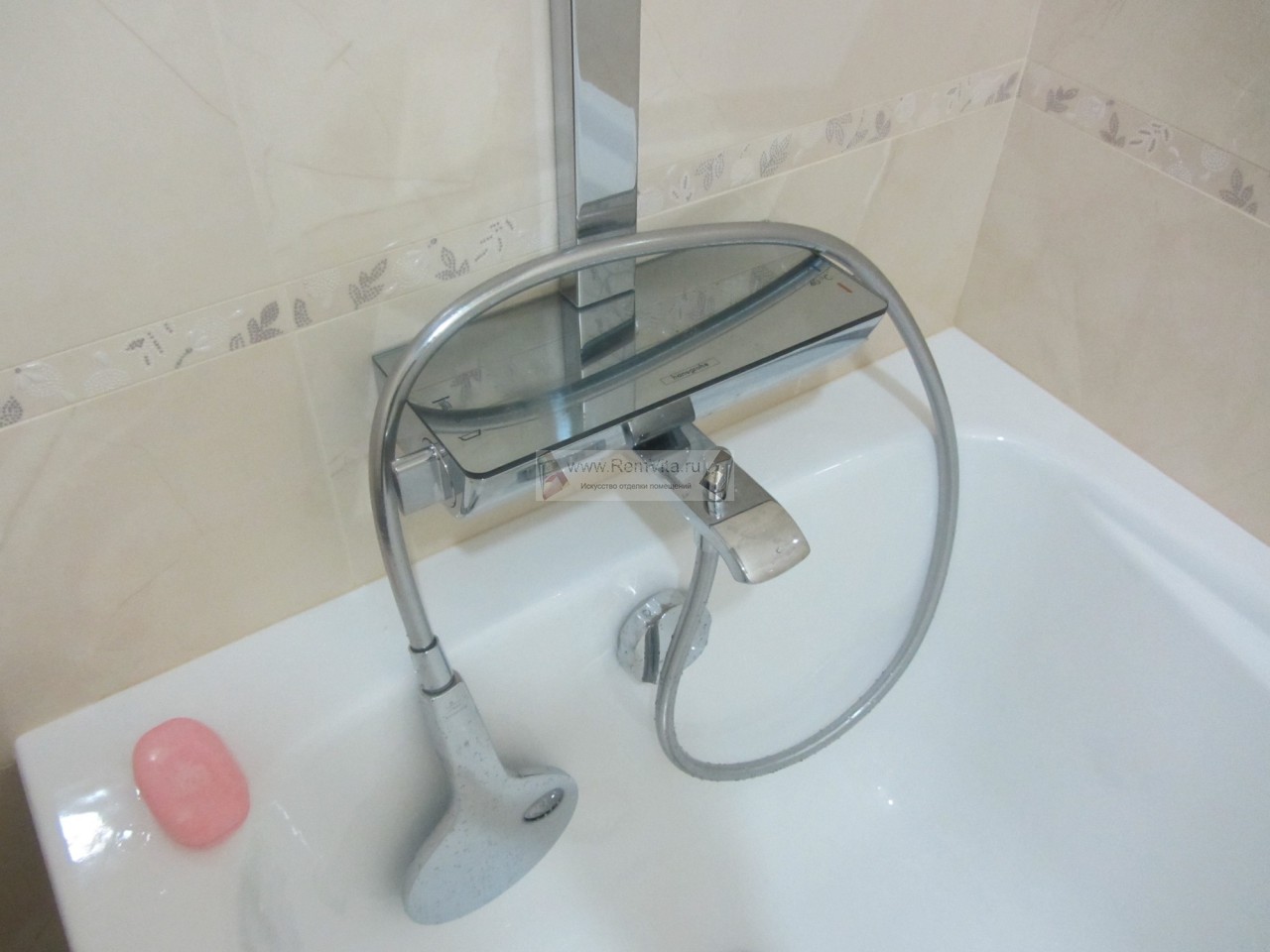

- 117 - Установка смесителя со штангой (наружный монтаж) от немецкого производителя "HANSGROHE"
img 117

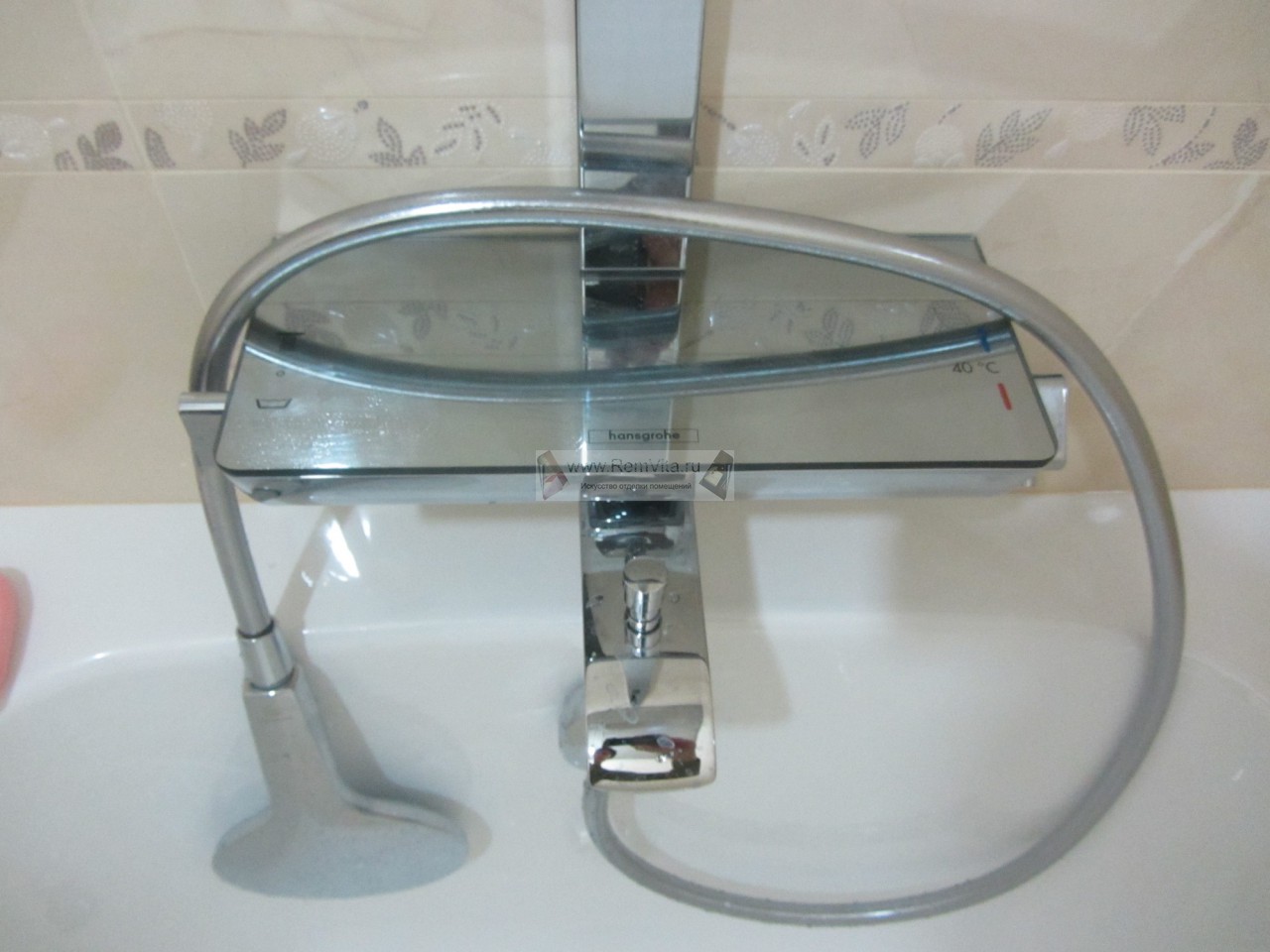

- 118 - Внешний вид после установки смесителя со штангой от немецкого производителя "HANSGROHE"
img 118

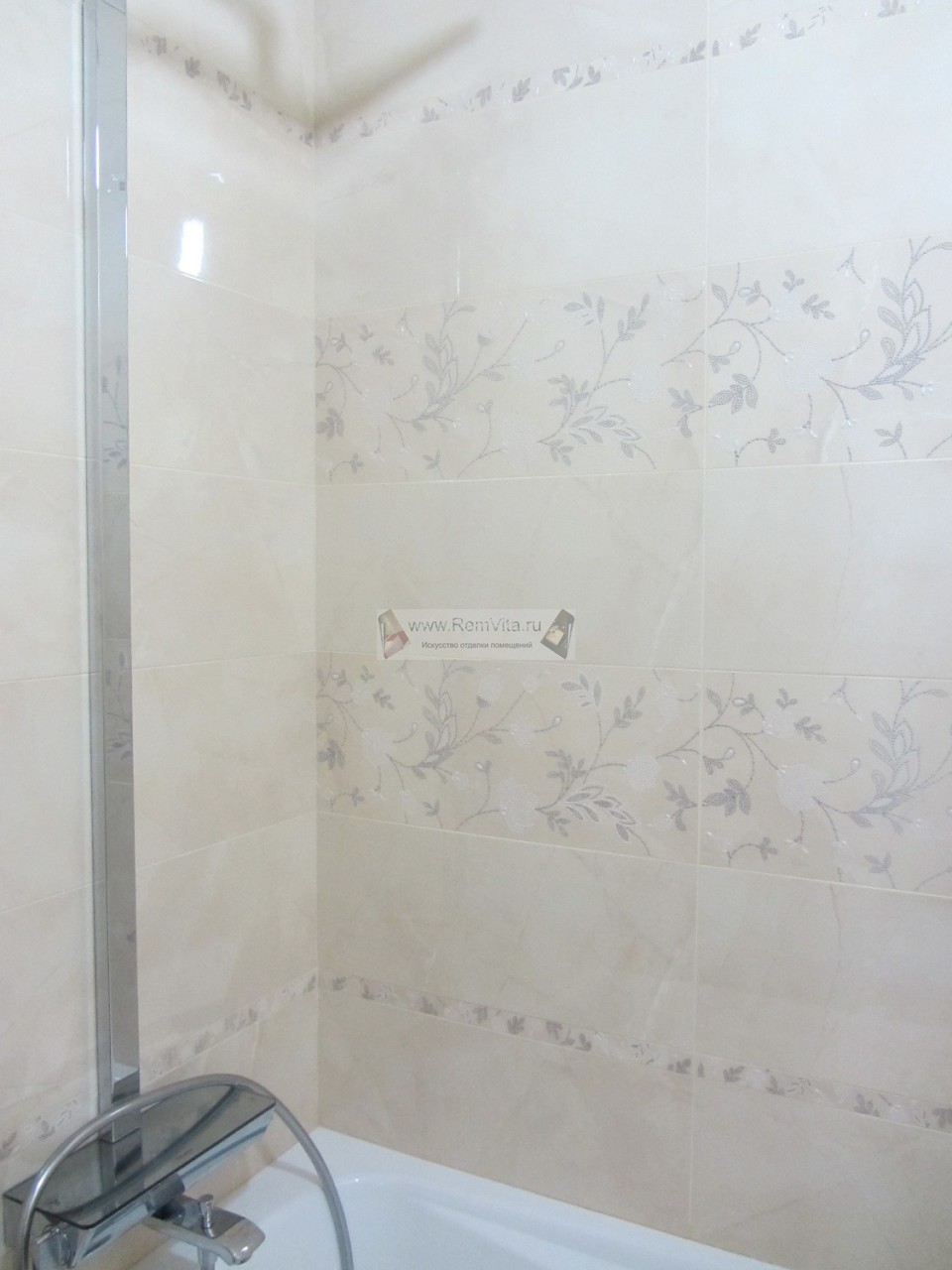

- 119 - Сопряжение межплиточных швов ректифицированной плитки
  на внуренних углах - внешний вид
img 119

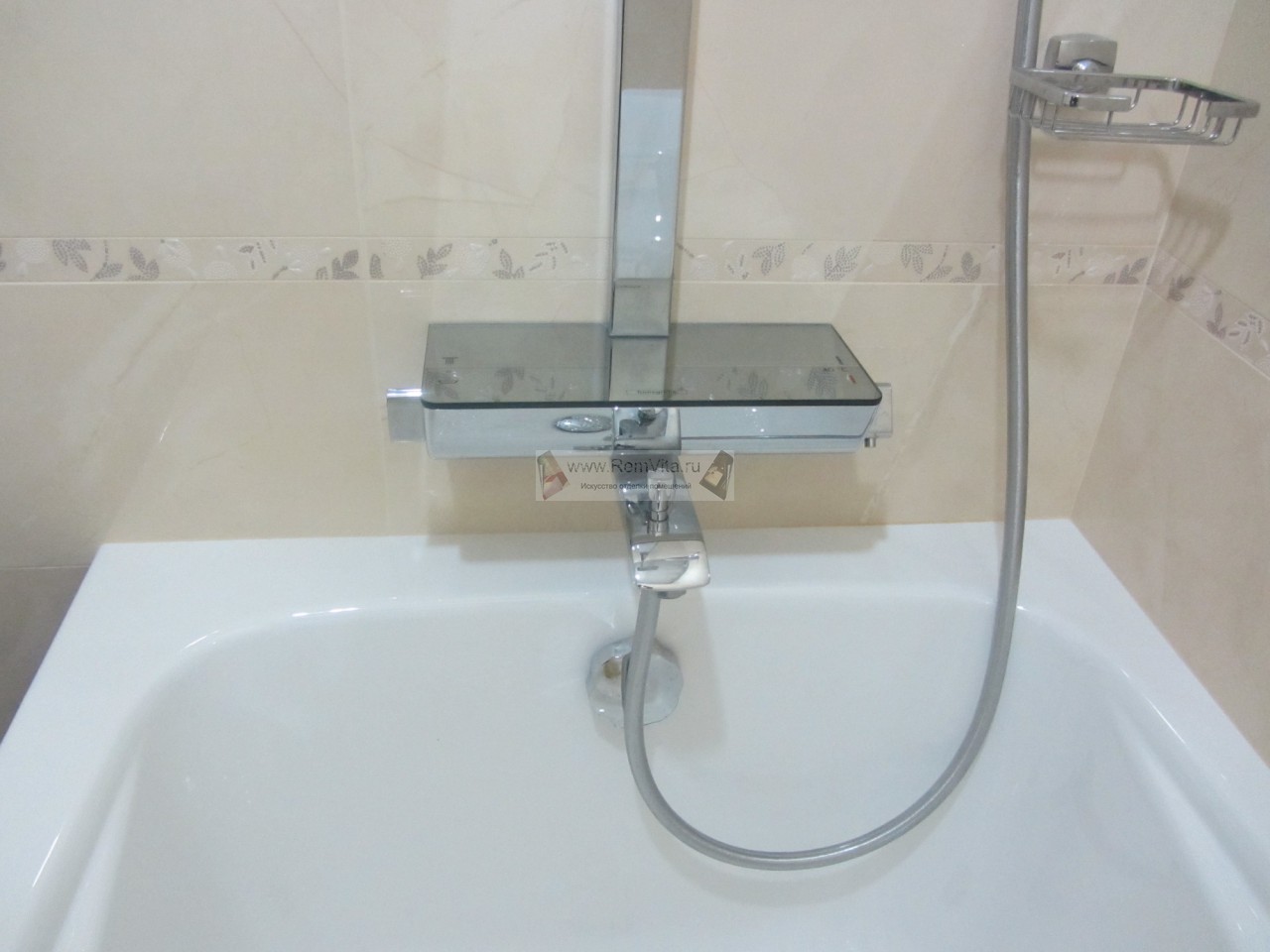

- 120 - Установка приборов и аксессуаров, после ремонта, в ванной комнате...
img 120

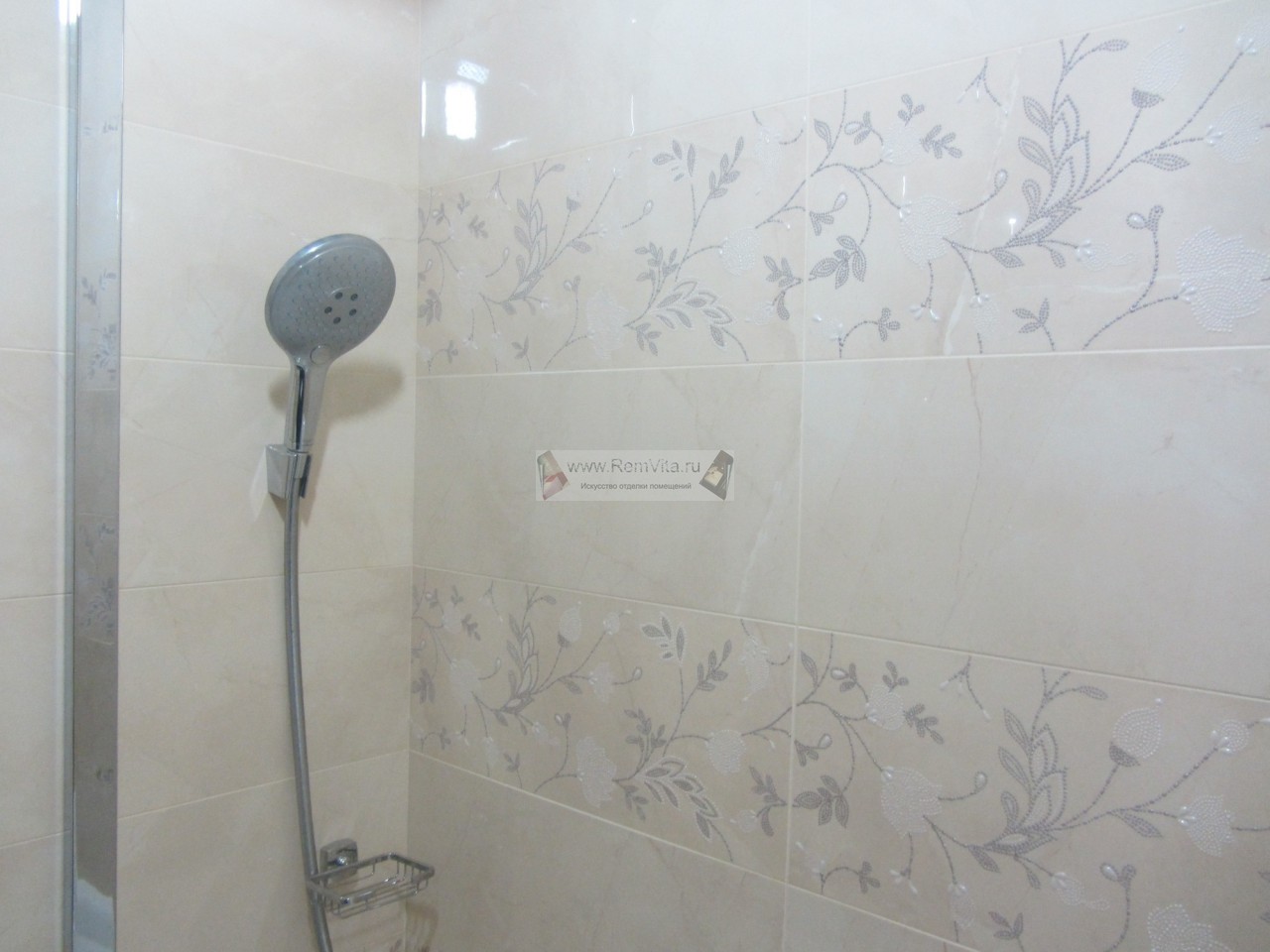

- 121 - Сопряжение межплиточных швов ректифицированной плитки
  на внутренних углах - внешний вид.
  Установка приборов и аксессуаров, после ремонта, в ванной комнате:
img 121

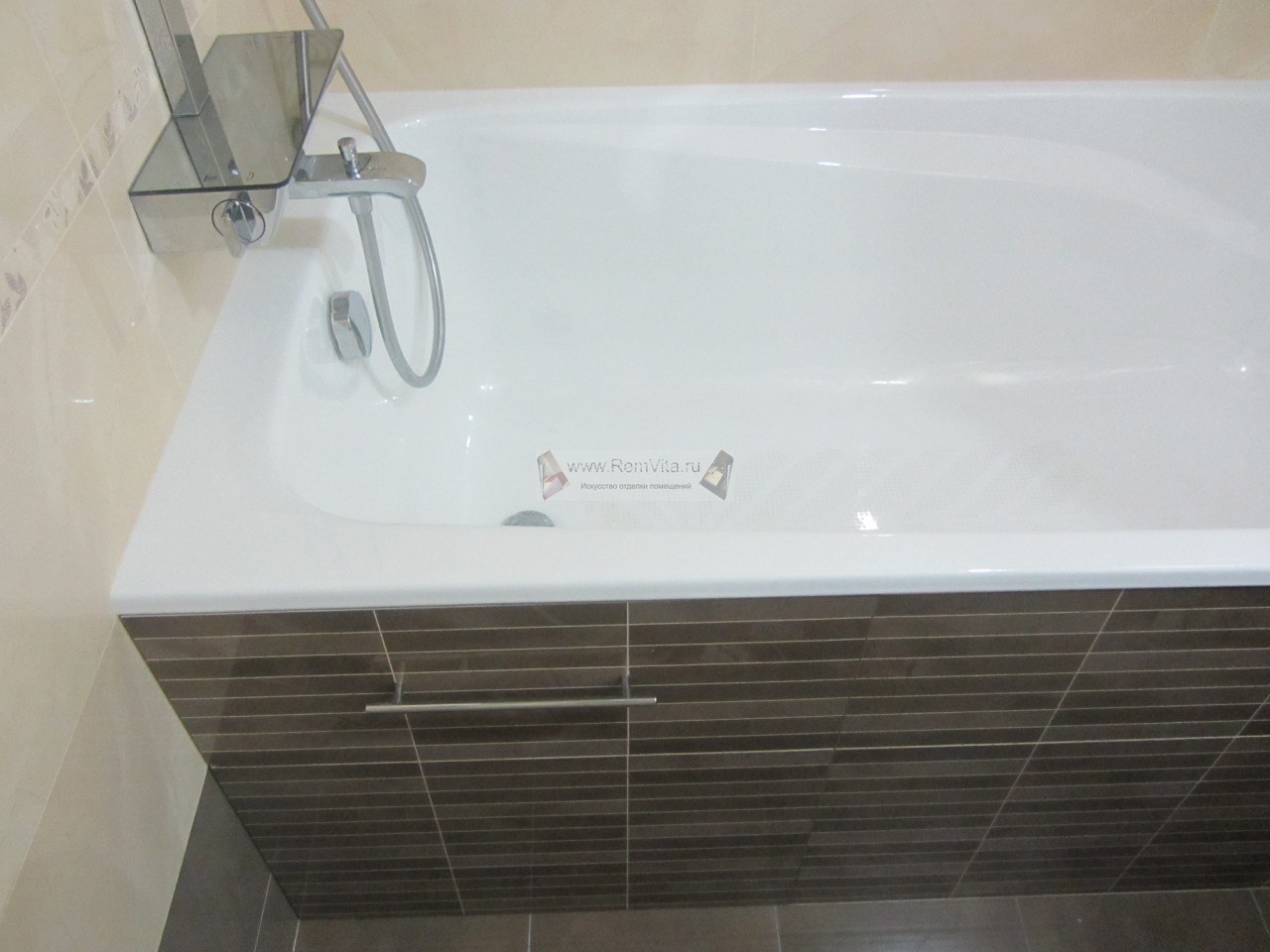

- 122 - Для удобства открытия дверцы ревизионного люка устанавливаем ручку
img 122
- 123 - Шов сопряжения кафеля на стене и ванны в 2 мм., также затираем - затиркой для меж плиточных швов на цементной основе MAPEI - Ultracolor Plus.
img 123
- 124 - Установка (монтаж) подвесной тумбы с раковиной и подключение

  к системе водоснабжения и канализации ...
  Конечно, после установки, все необходимо проверять собственным весом! - что и поспешил сделать Бэрик.
img 124

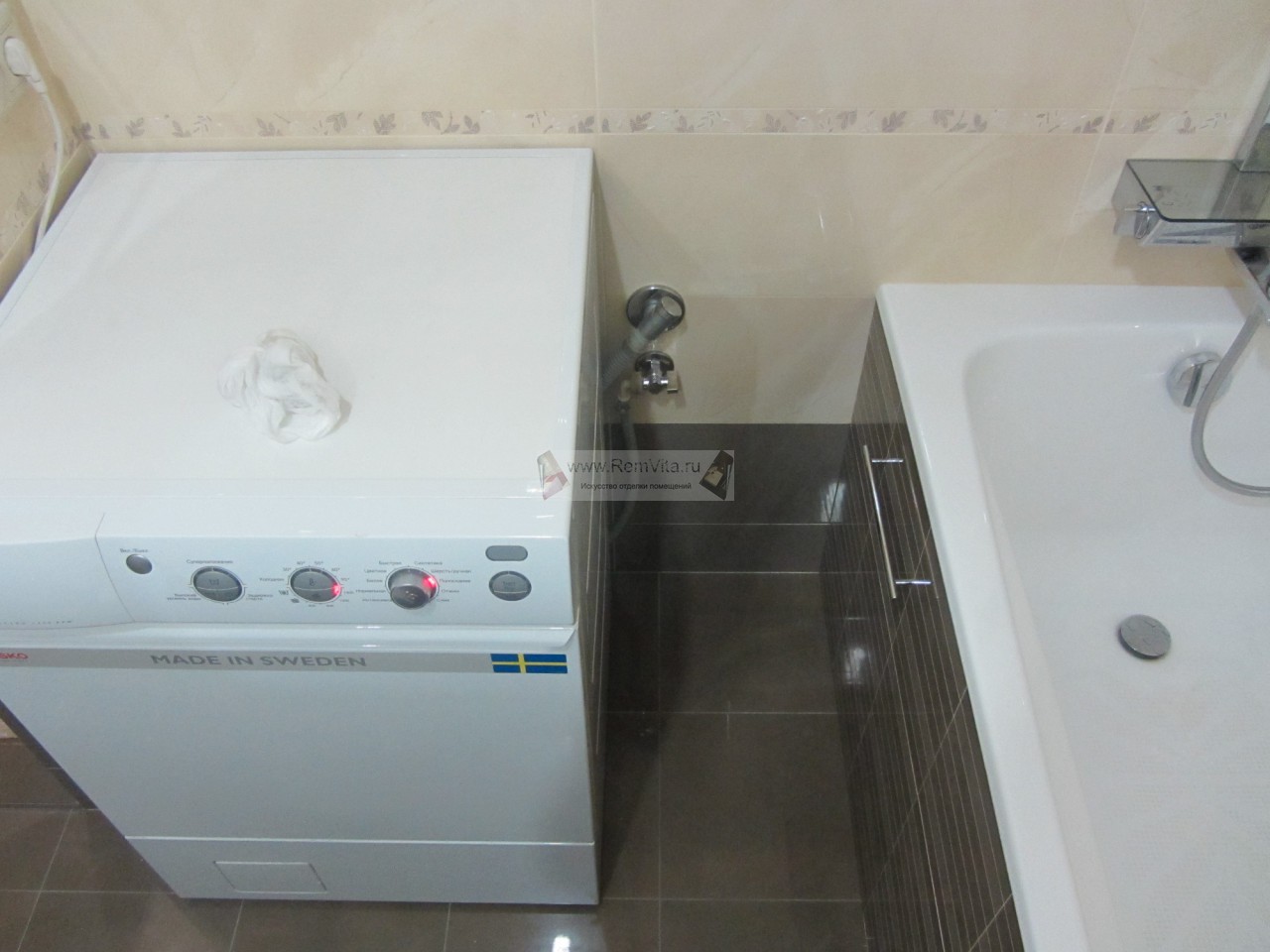

- 125 - Устанавливаем стиральную машину по уровню, с подключением к системе водоснабжения и канализации (установка электрических розеток, крана для подачи воды и обратного клапана для слива в канализационный отвод)
img 125

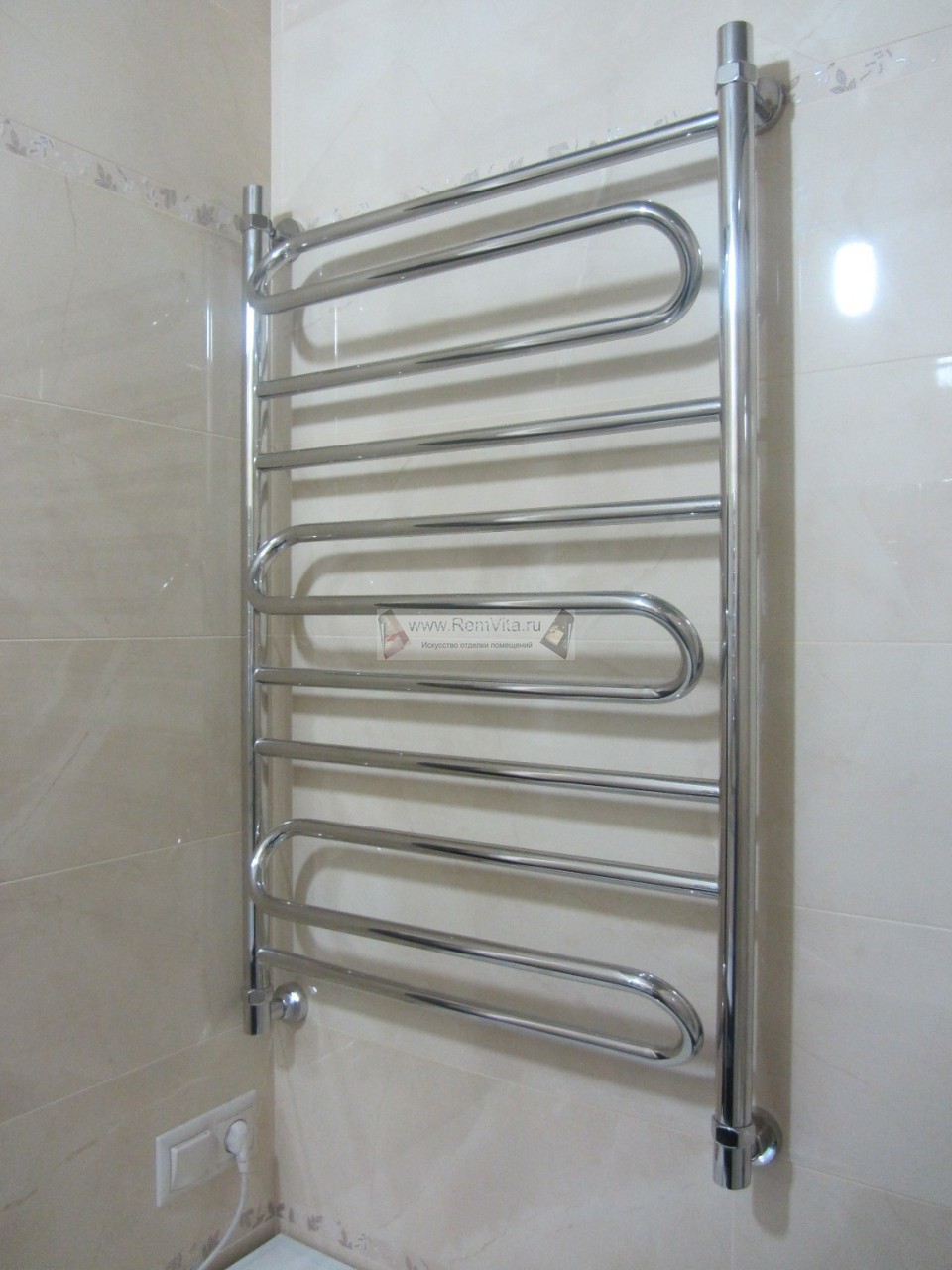

- 126 - Установка полотенцесушителя "Сунержа"
img 126

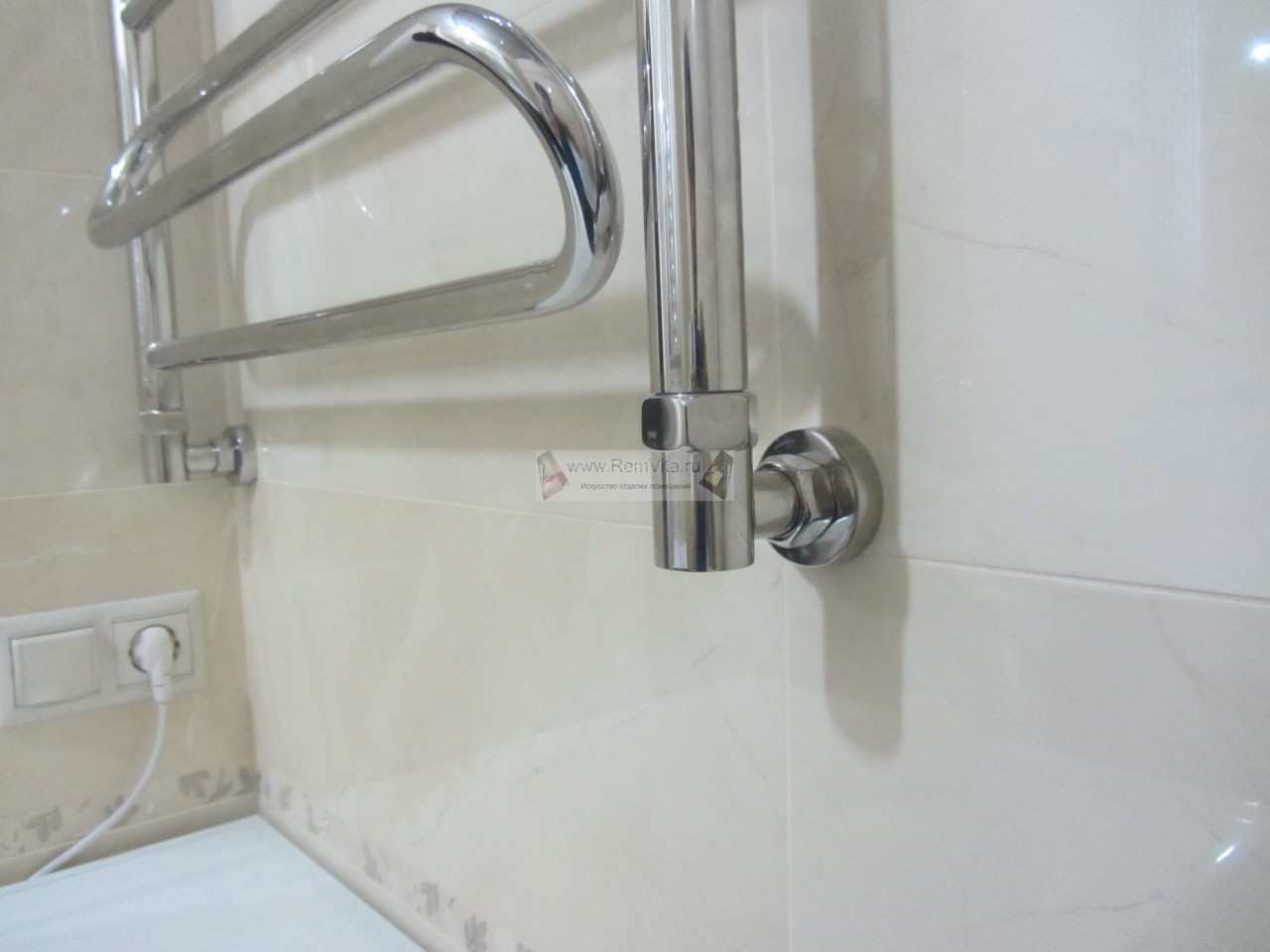

- 127 - Установка полотенцесушителя "Сунержа" с подгонкой эксцентриков таким образом,
  чтобы расстояние между накидной гайкой и отражателем было минимальным!
img 127

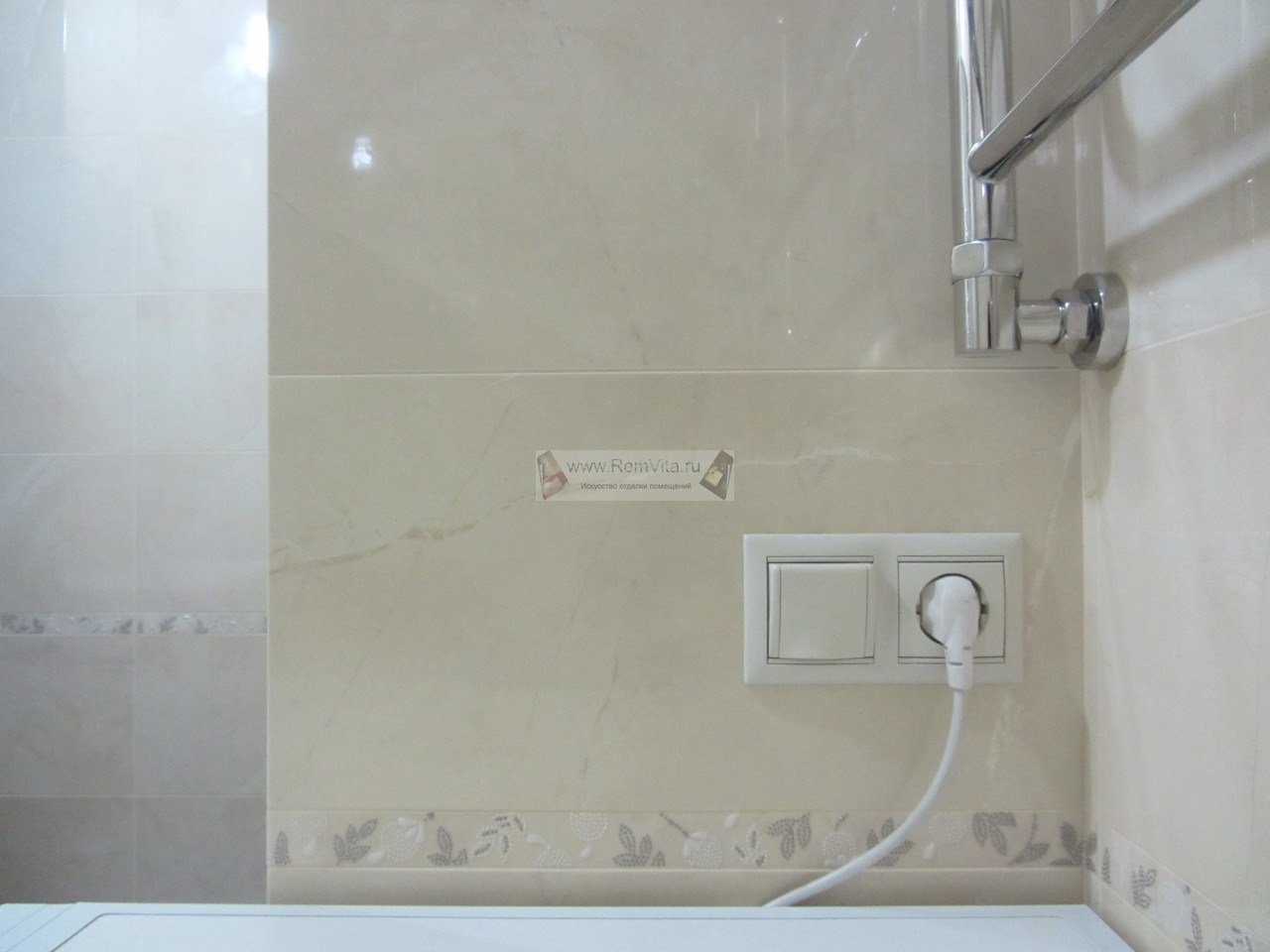

- 128 - Установка розеток для стиральной машины и дополнительных электроприборов...
img 128

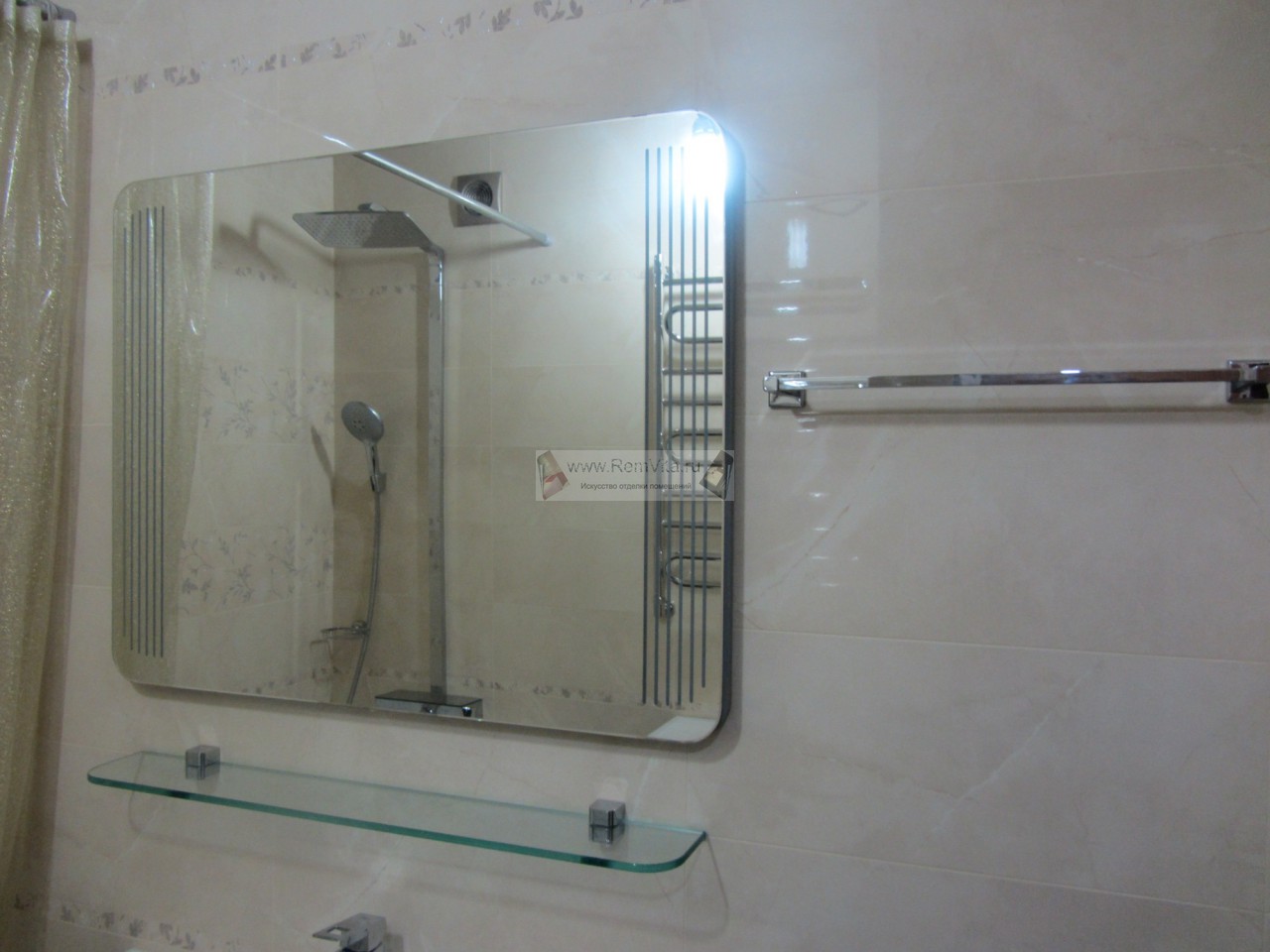

- 129 - Установка (навес, монтаж) зеркала с подсветкой
  и аксессуаров: полочки под зеркалом и держателя для полотенца...
img 129

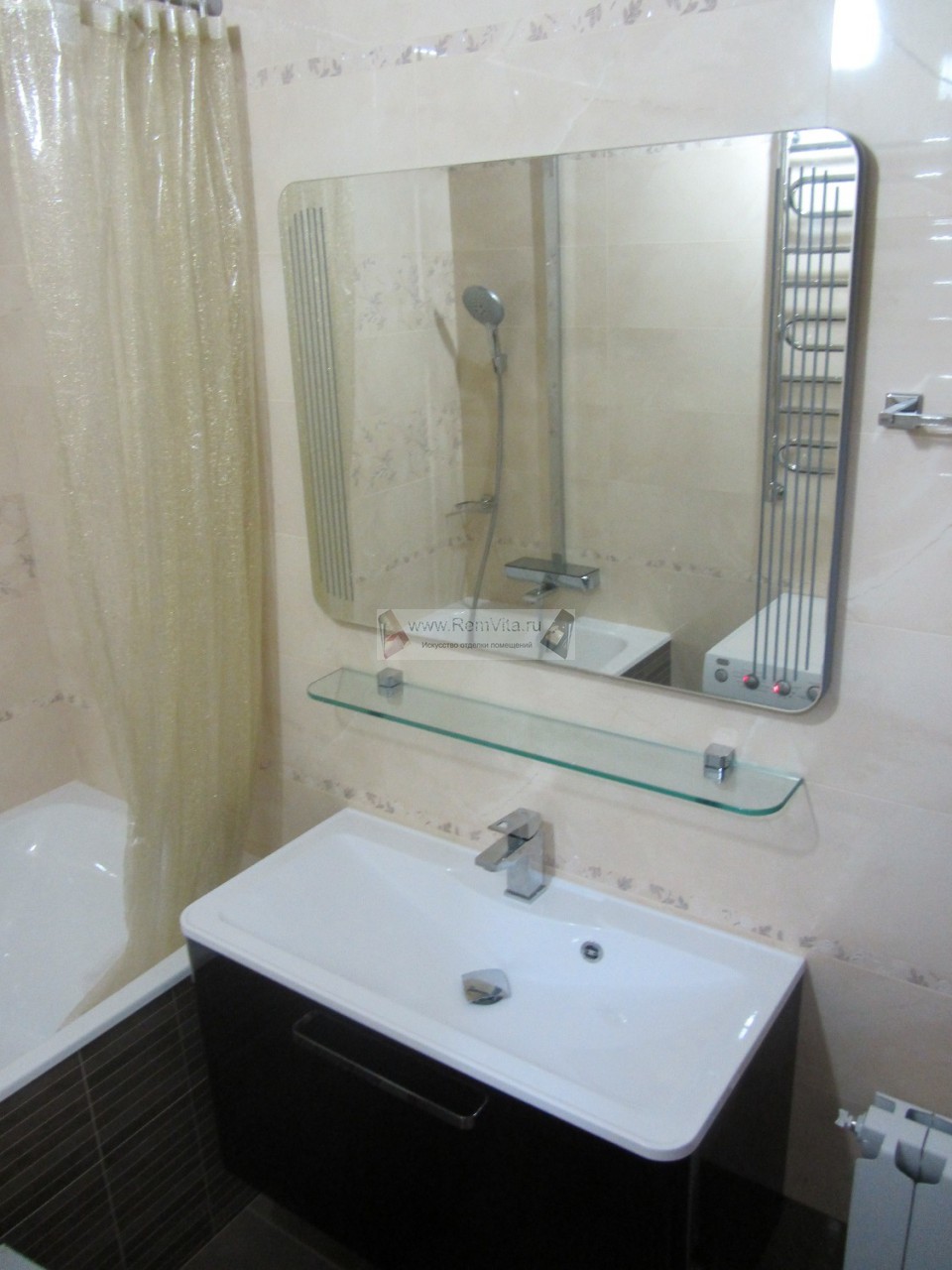

- 130 - Общий вид установки подвесного мойдодыра и зеркала с полочкой -
  - справа от ванны.
img 130

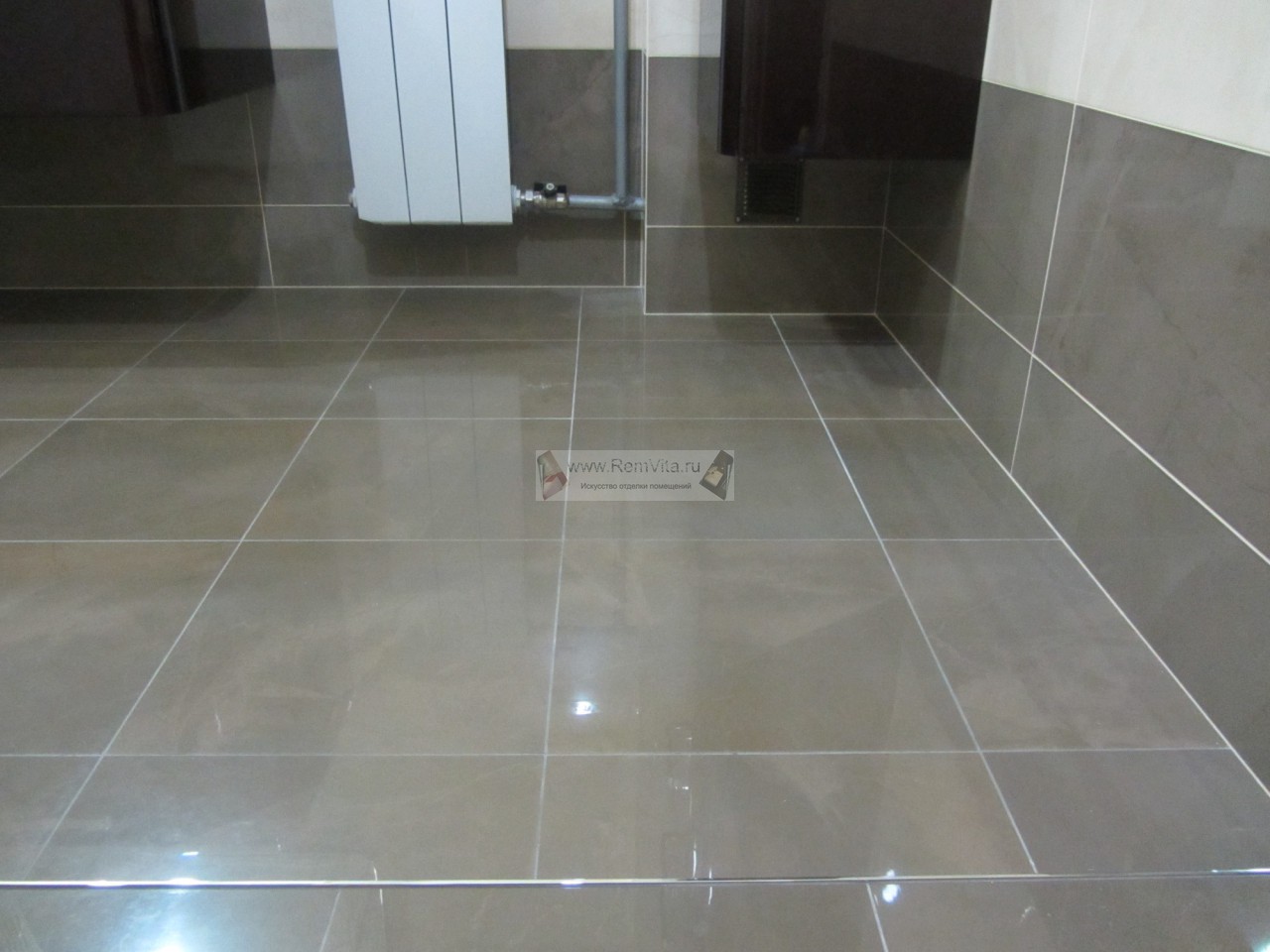

- 131 - Утройство порога в ванной комнате - вид со стороны коридора
img 131

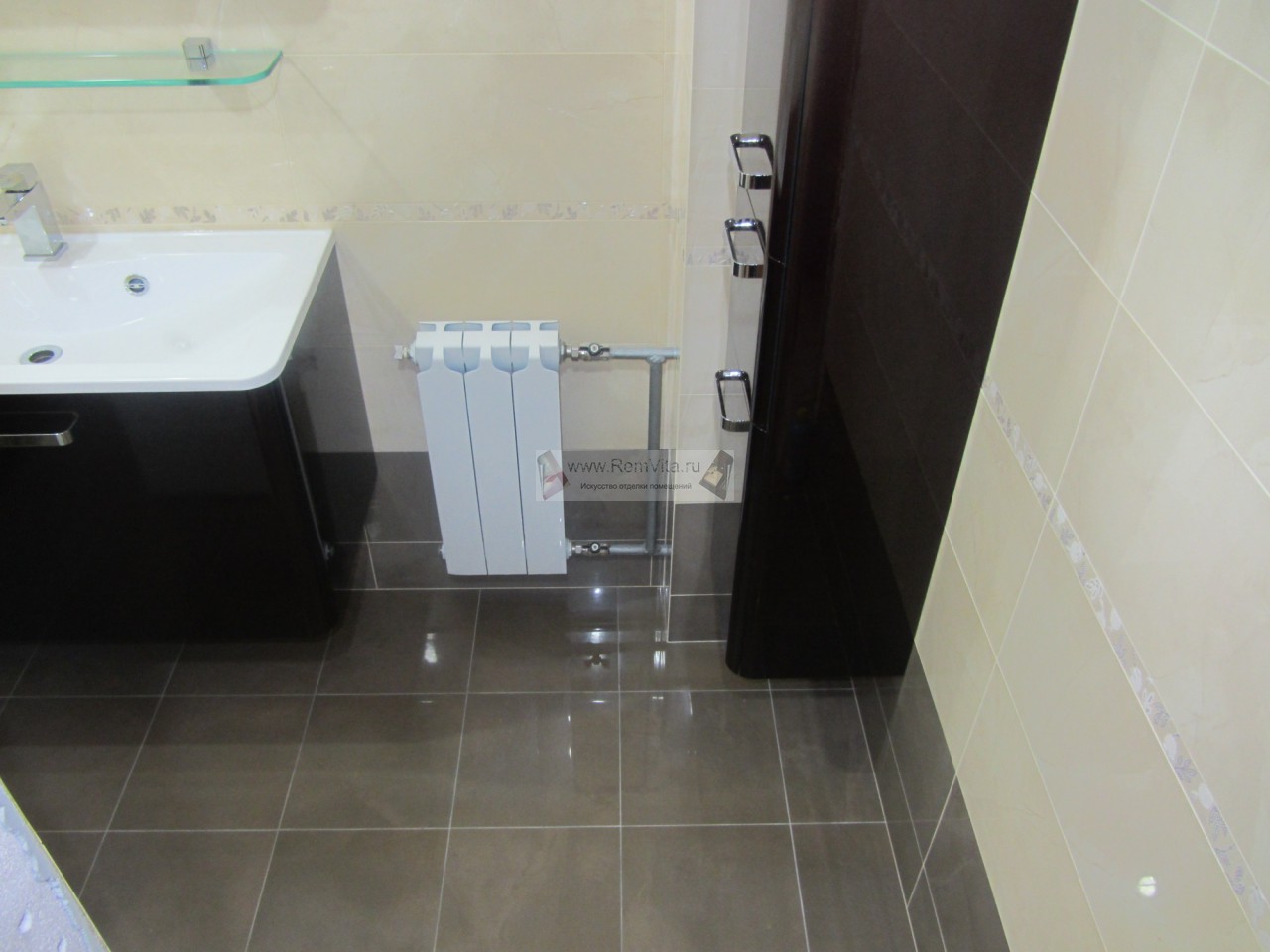

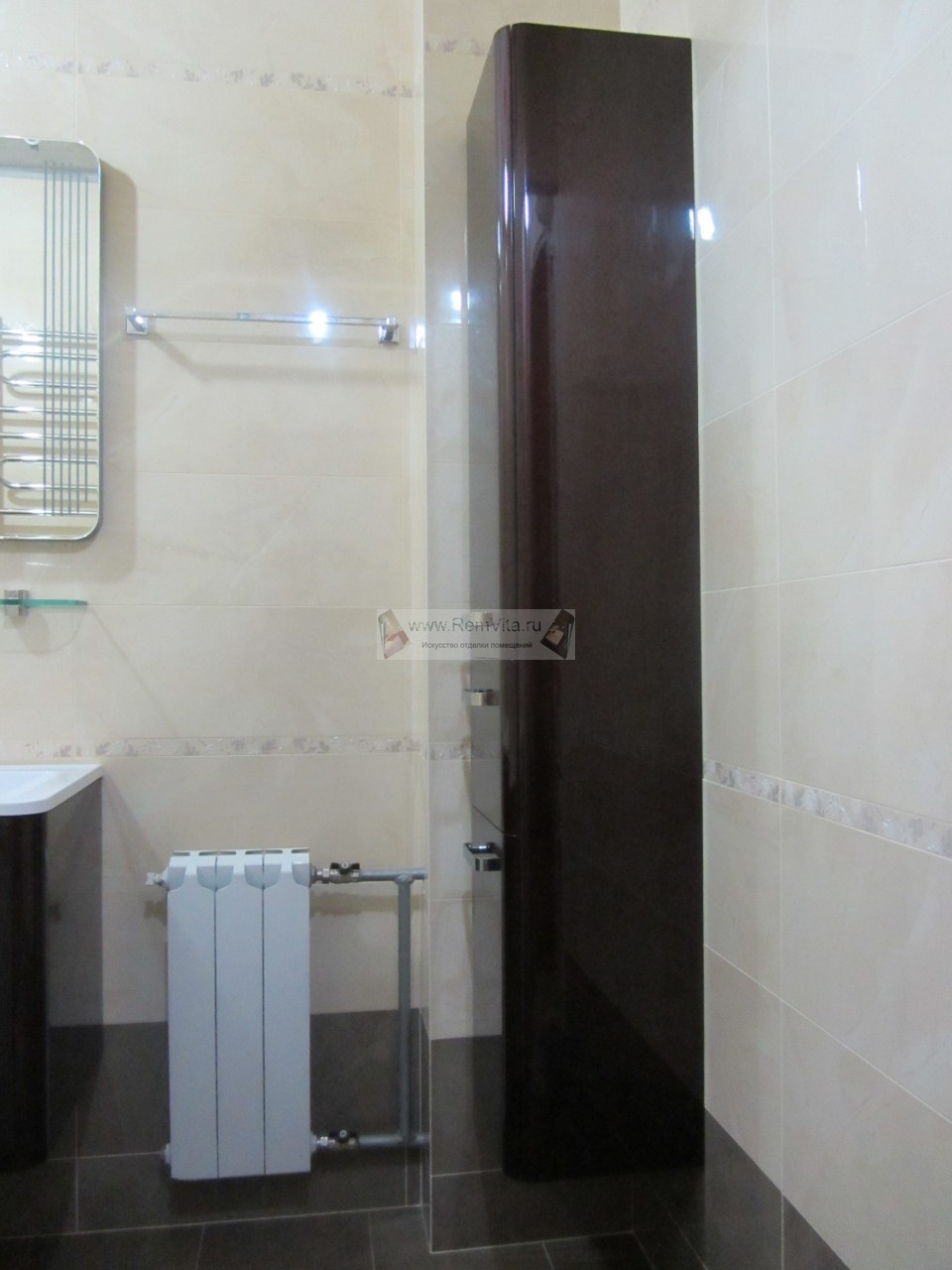

- 132 - Монтаж подвесного "пенала" в ванной комнате и установка радиатора отопления...
img 132
- 133 - Общий вид (от двери) установки подвесной мебели и сантехприборов в ванной комнате
img 133

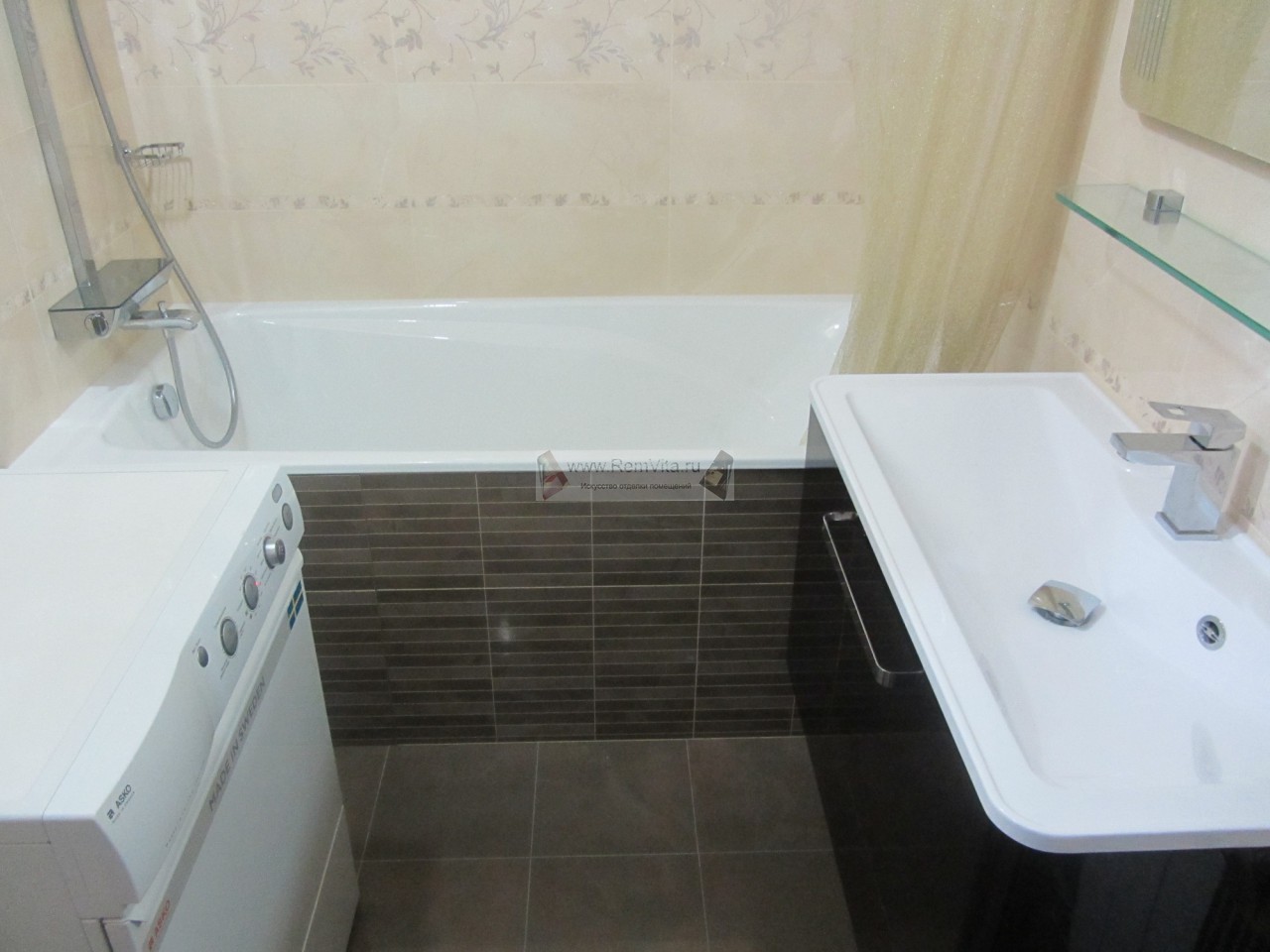

- 134 - Общий вид установки подвесной мебели,сантехнических приборов
  и аксессуаров в ванной комнате...
img 134

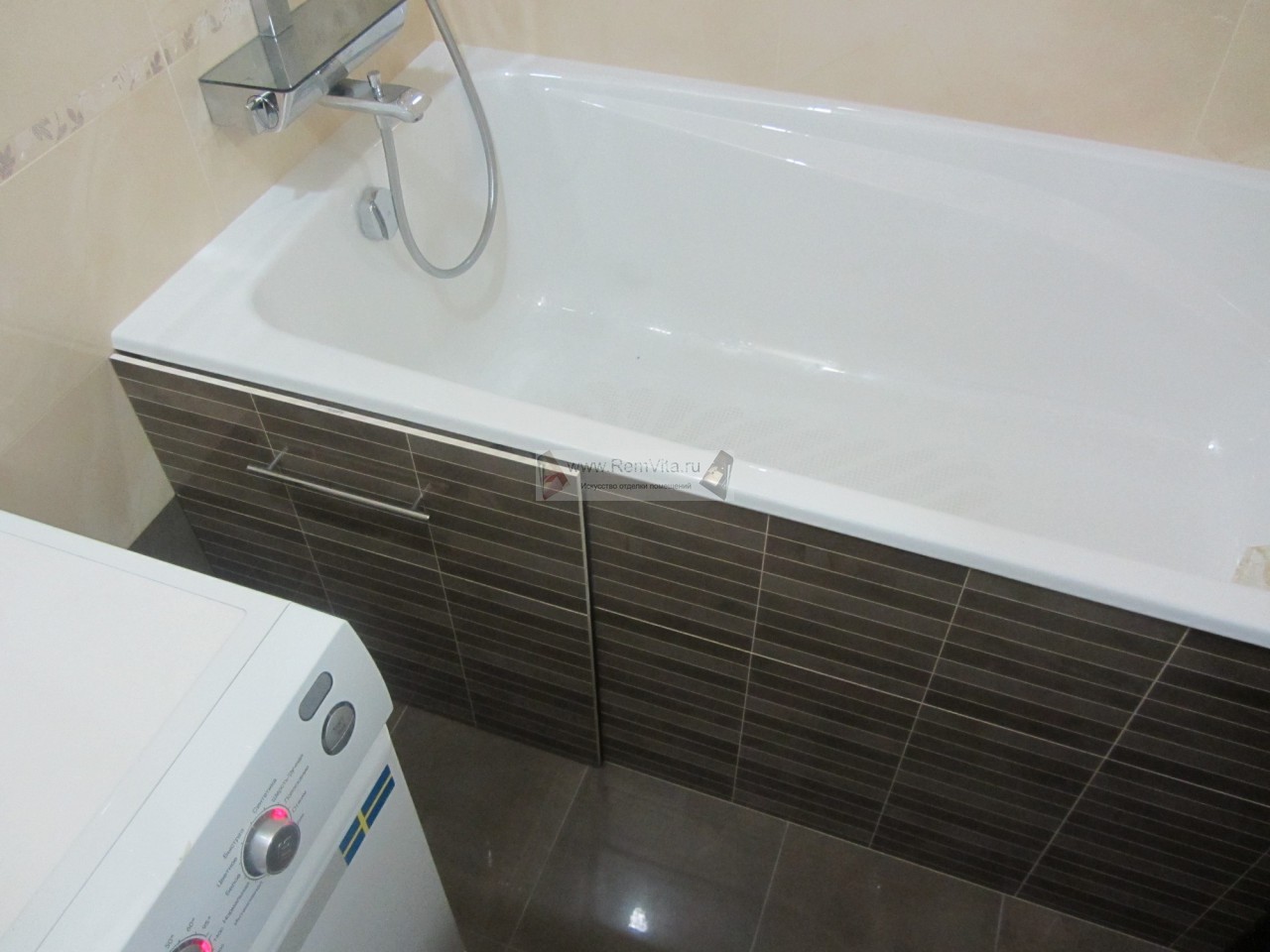

- 135 - Люк - невидимка с трёхзвенной петлёй (под плитку) установлен в экран под ванну

  - для удобного обслуживания слива - перелива (обвязки) под ванной
img 135

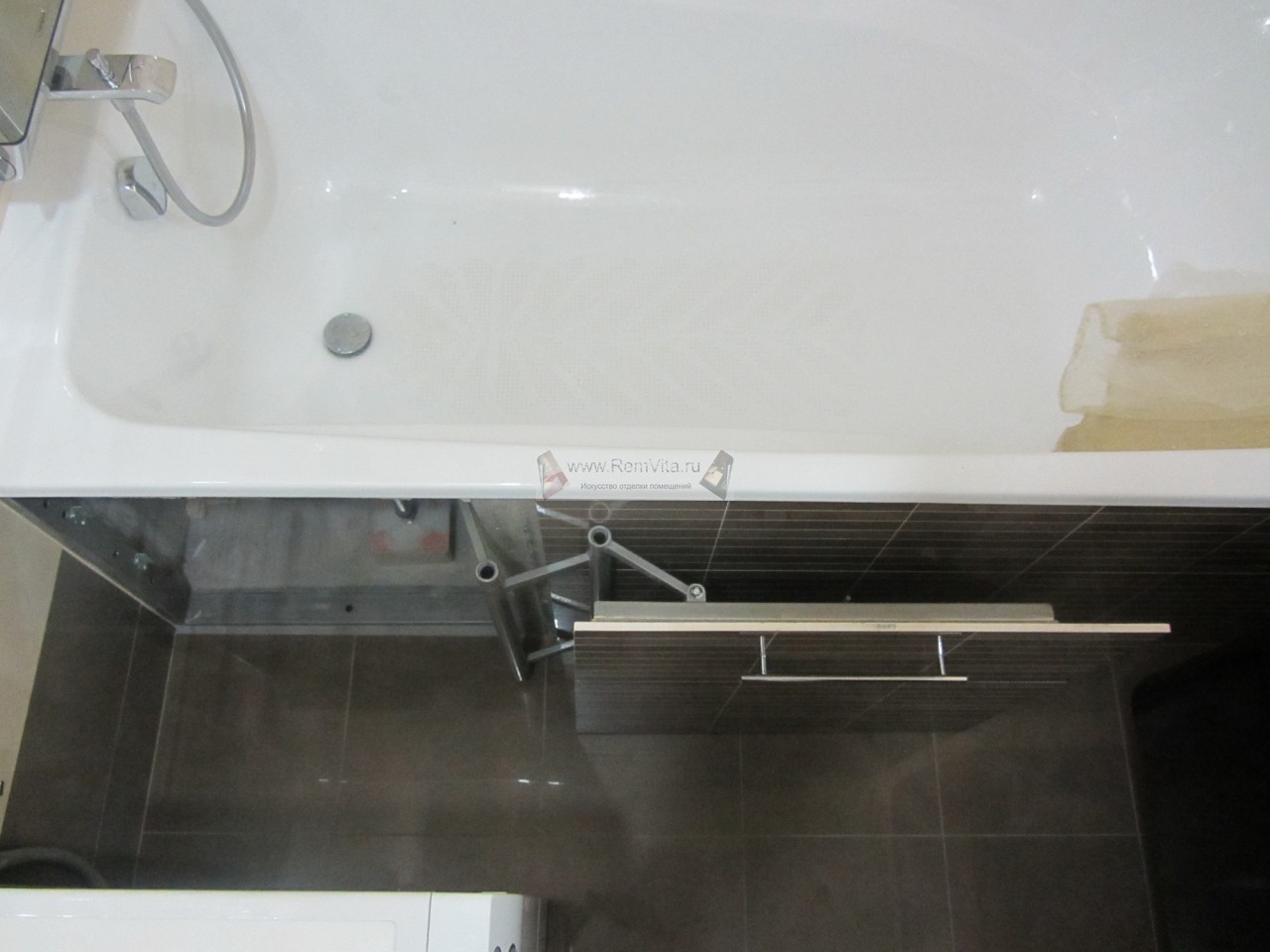

- 136 - Люк - невиимка с трёхзвенной петлёй - полный доступ к "обвязке" под ванной!
img 136

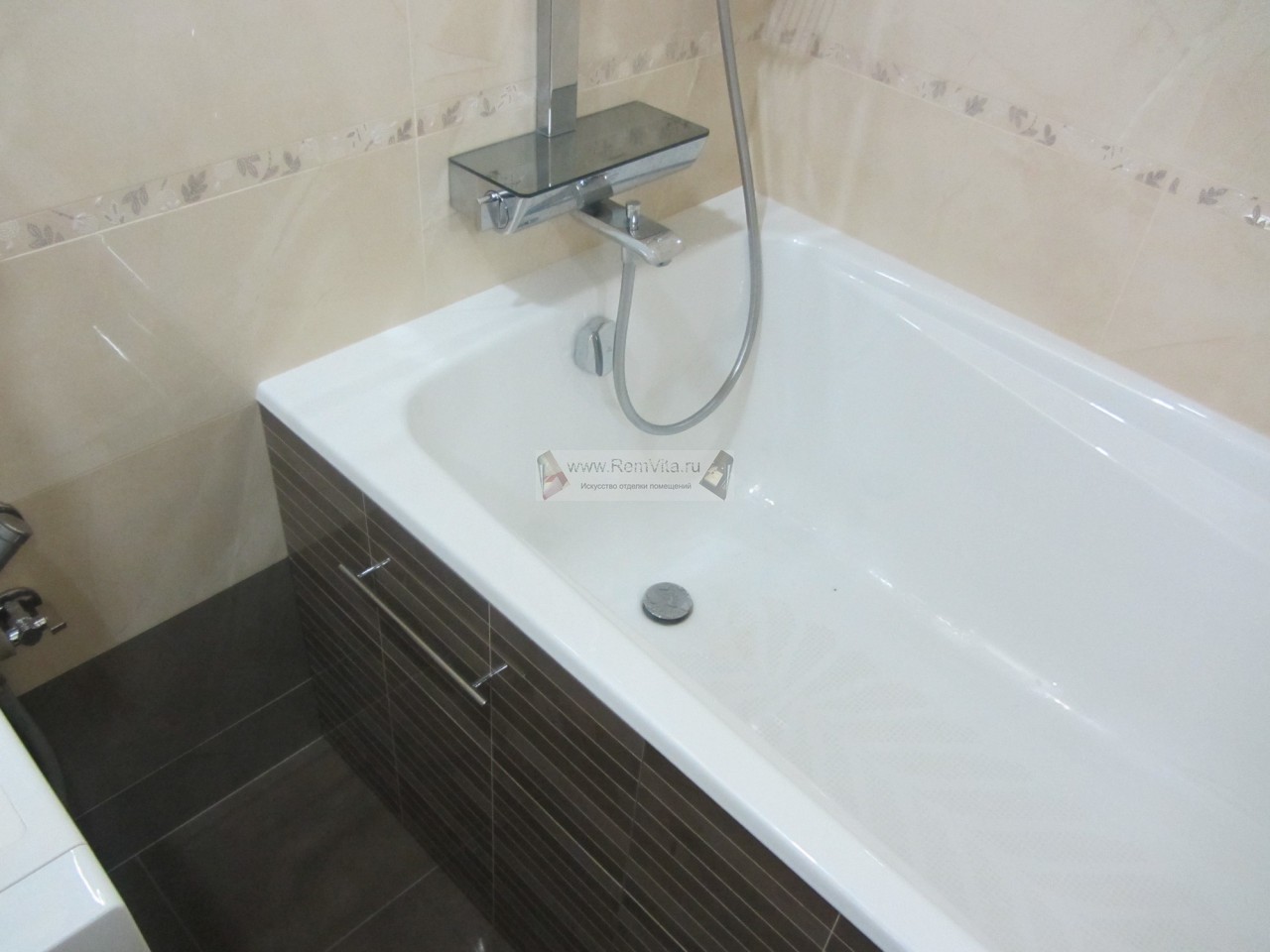

- 137 - Внешний вид ванны после монтажа необходимых приборов
img 137

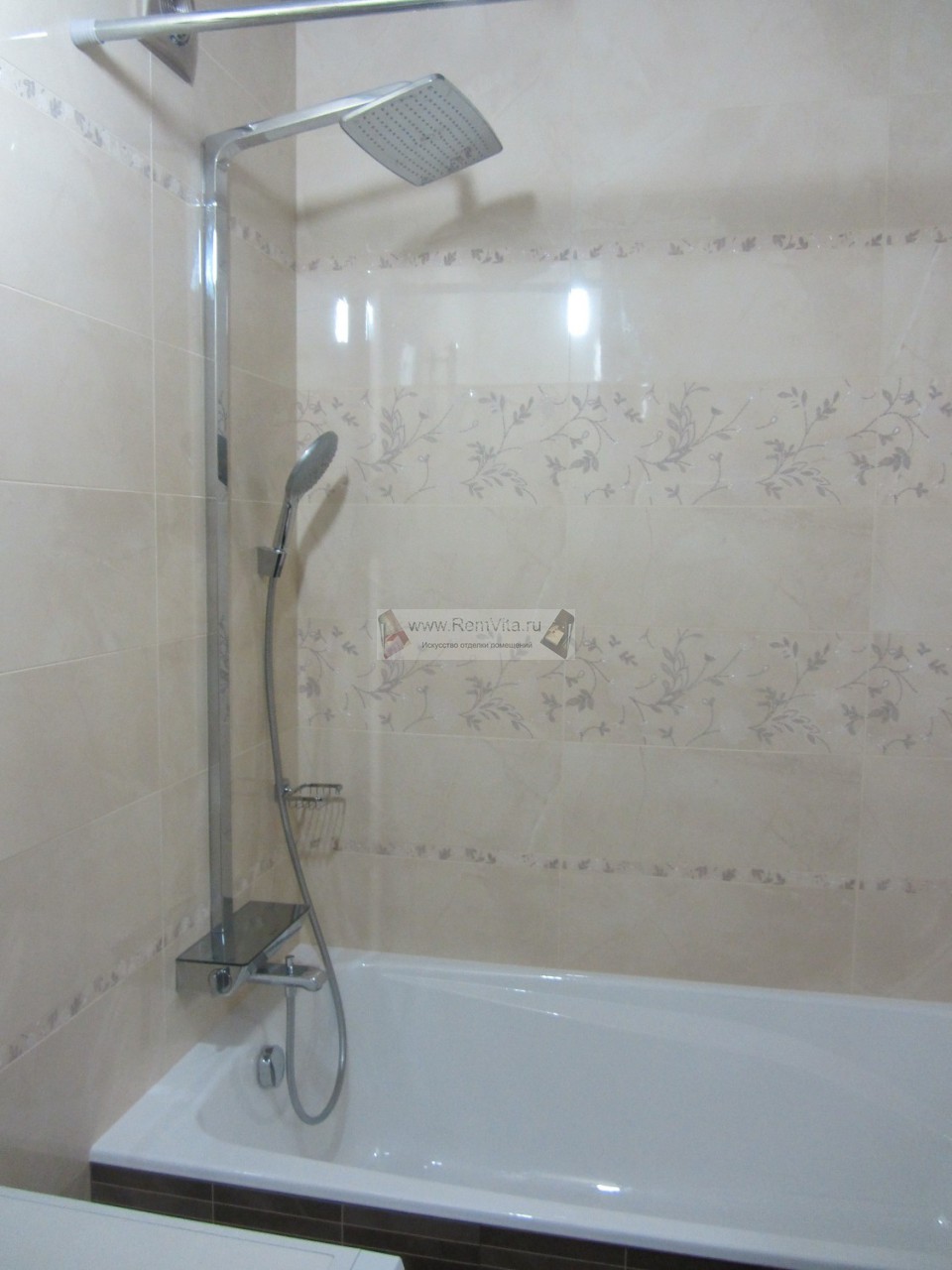

- 138 - Общий вид после установки смесителя с жёсткой штангой (наружный монтаж)
  для ванны - "HANSGROHE"
img 138

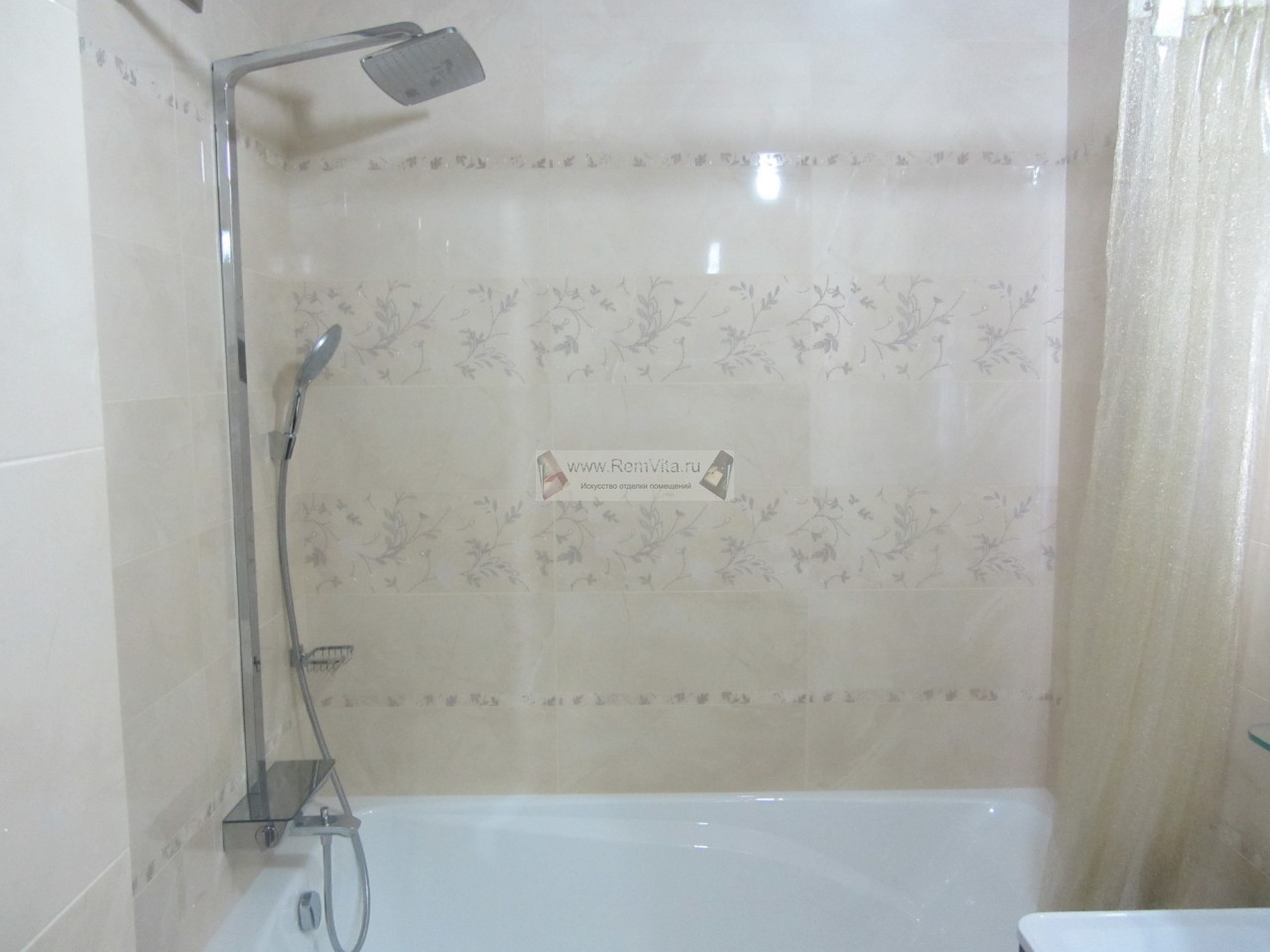

- 139 - Внешний вид ванны после капитального ремонта
img 139

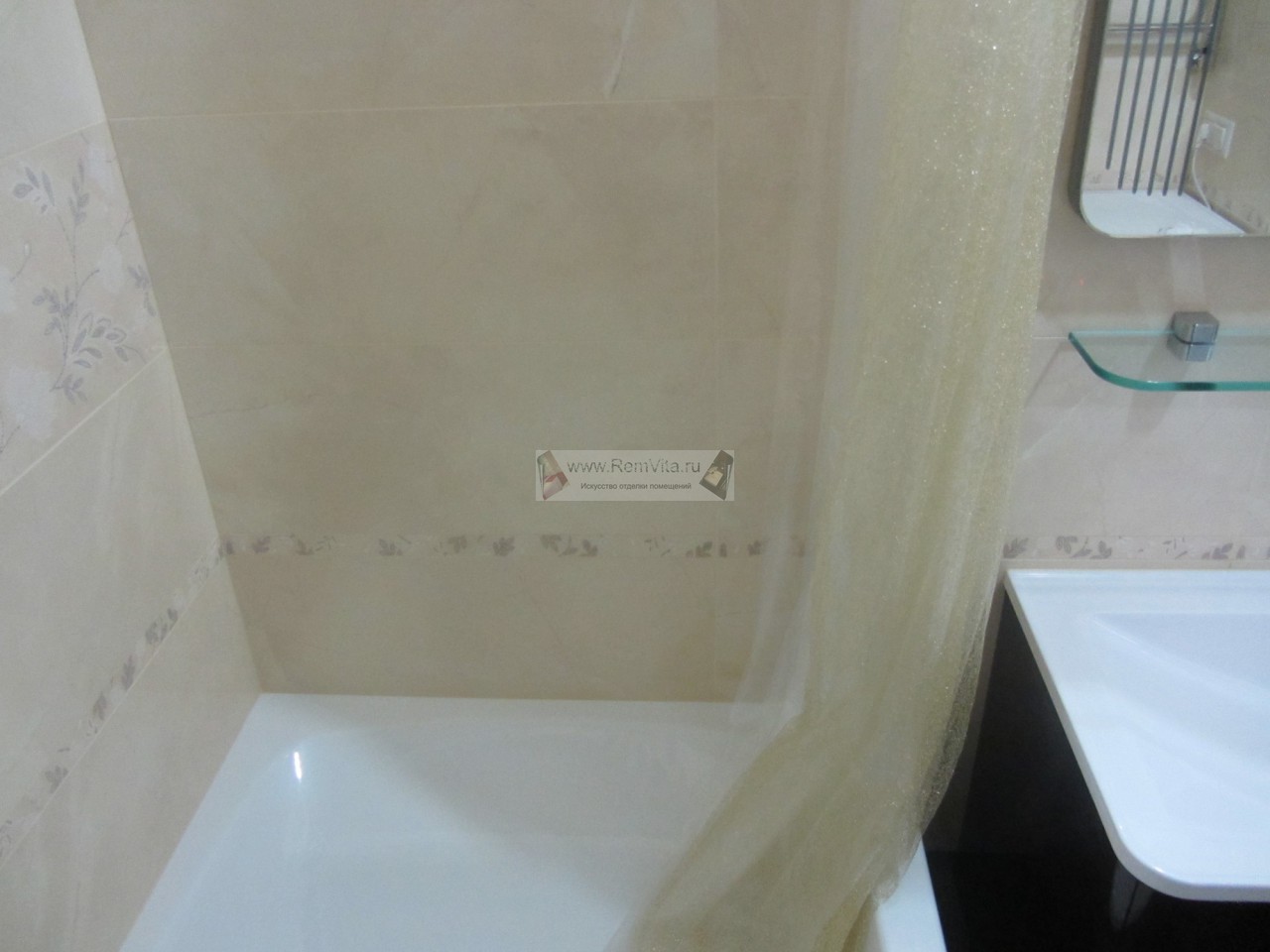

- 140 - Внешний вид задней части ванны
img 140

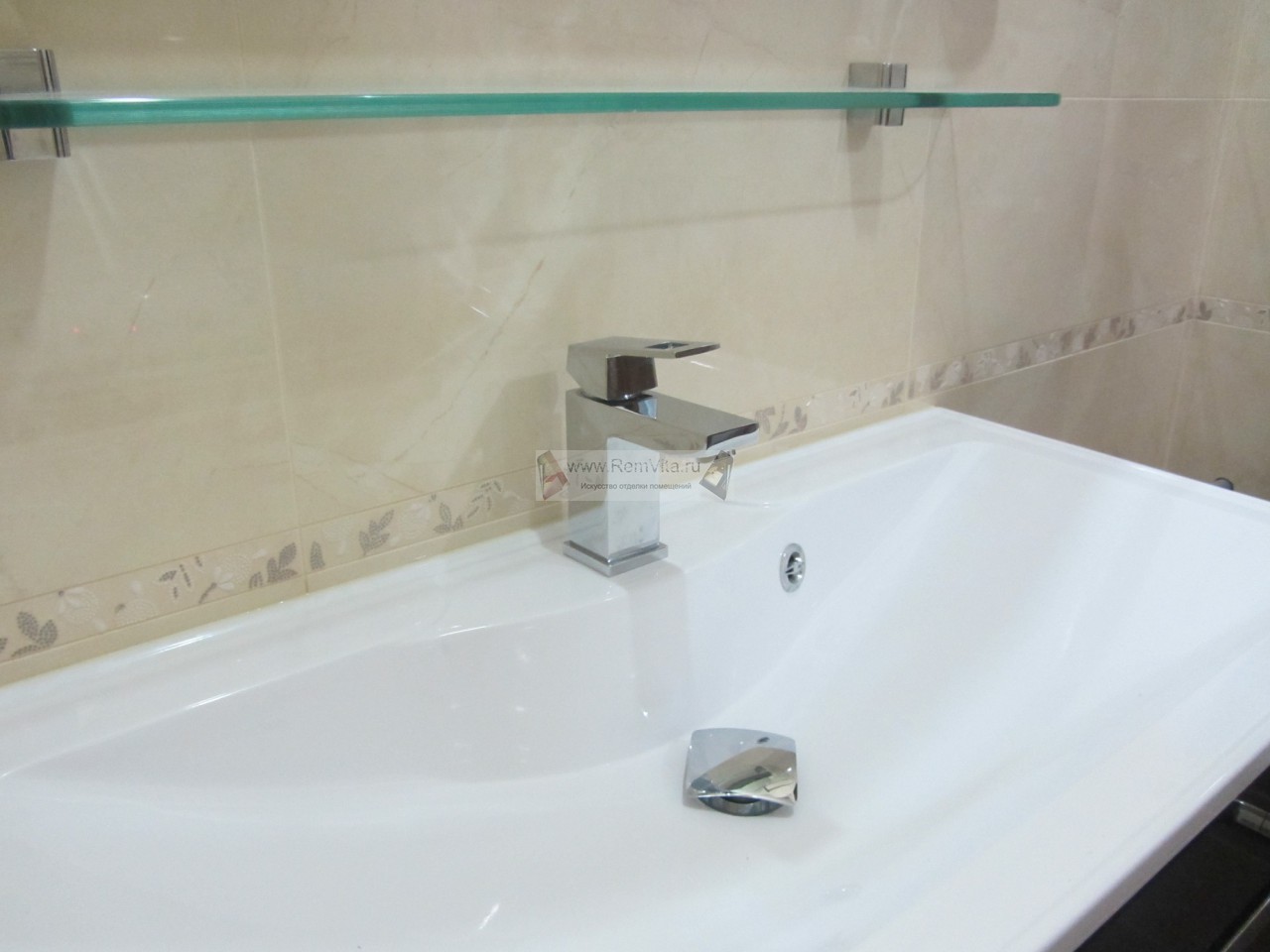

- 141 - Установка смесителя HANSGROHE (на гибкой подводке)

  и донного клапана на раковину, с подключением к системе водоснабжения и канализации.
img 141
- 142 - Внешний вид установленного, подвесного мойдодыра в ванной комнате
  с подключением к системе водоснабжения и канализации.
img 142

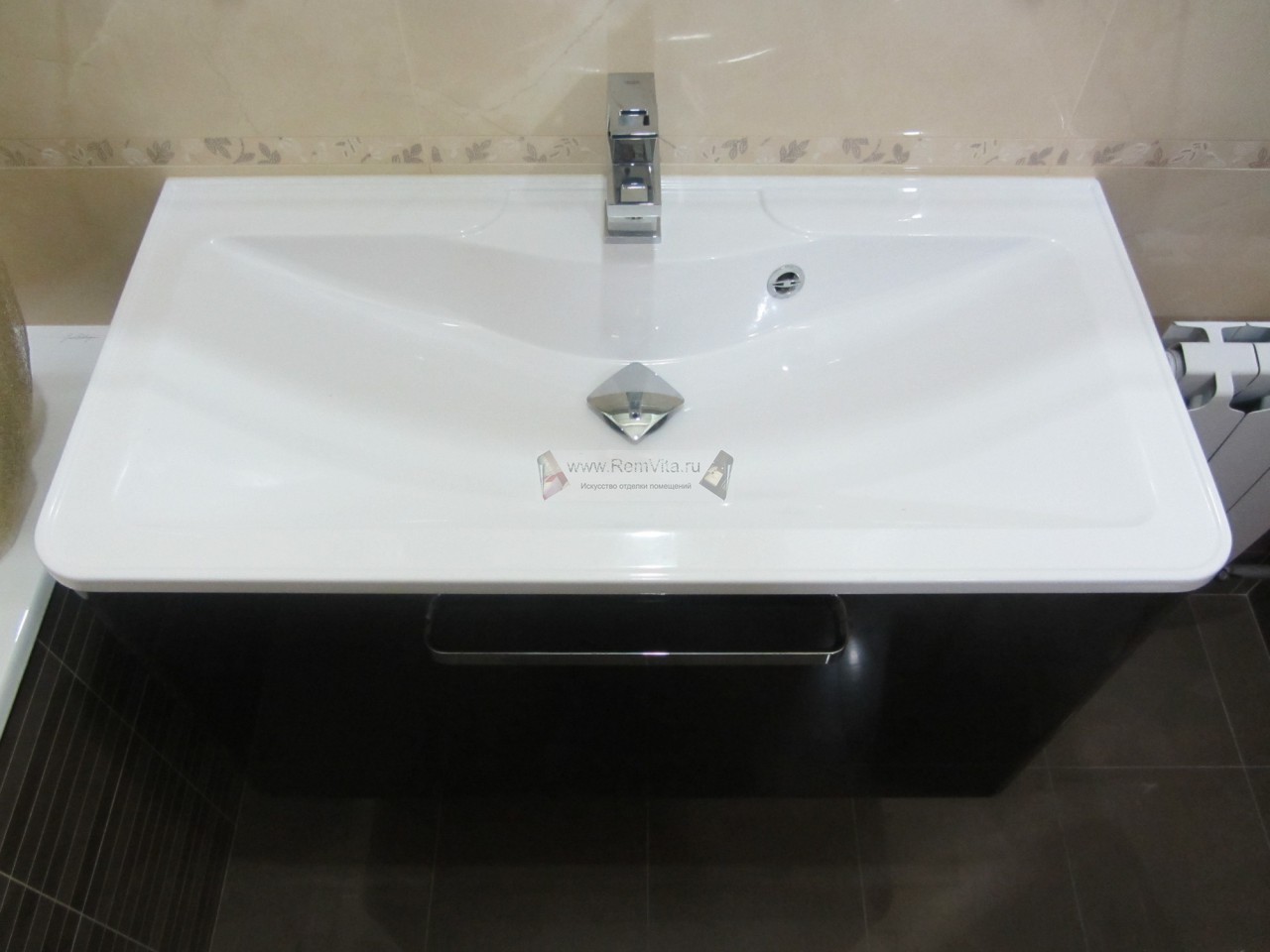

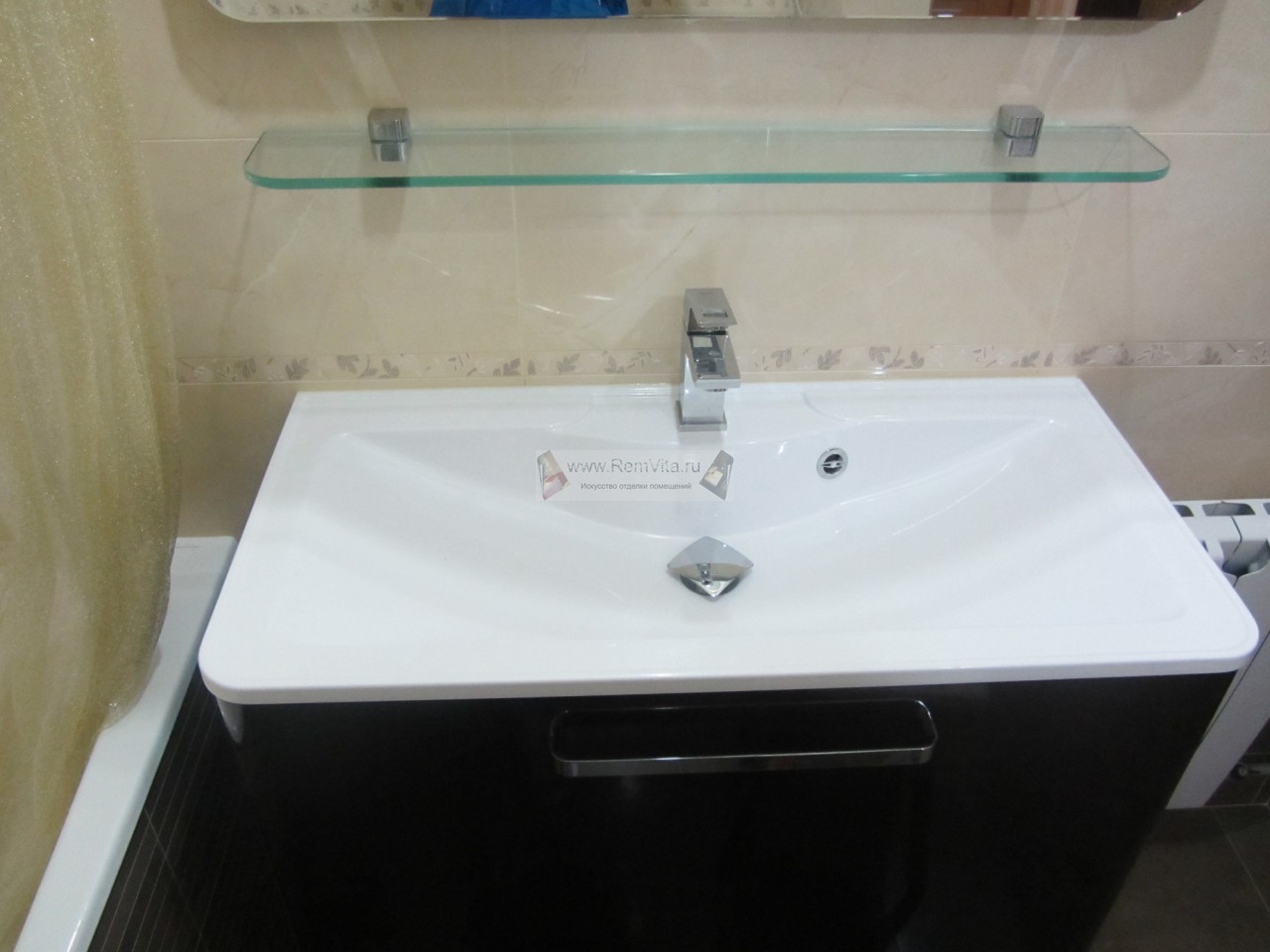

- 143 - Подвесная тумба и раковина (мойдодыр) - вид сверху...
img 143

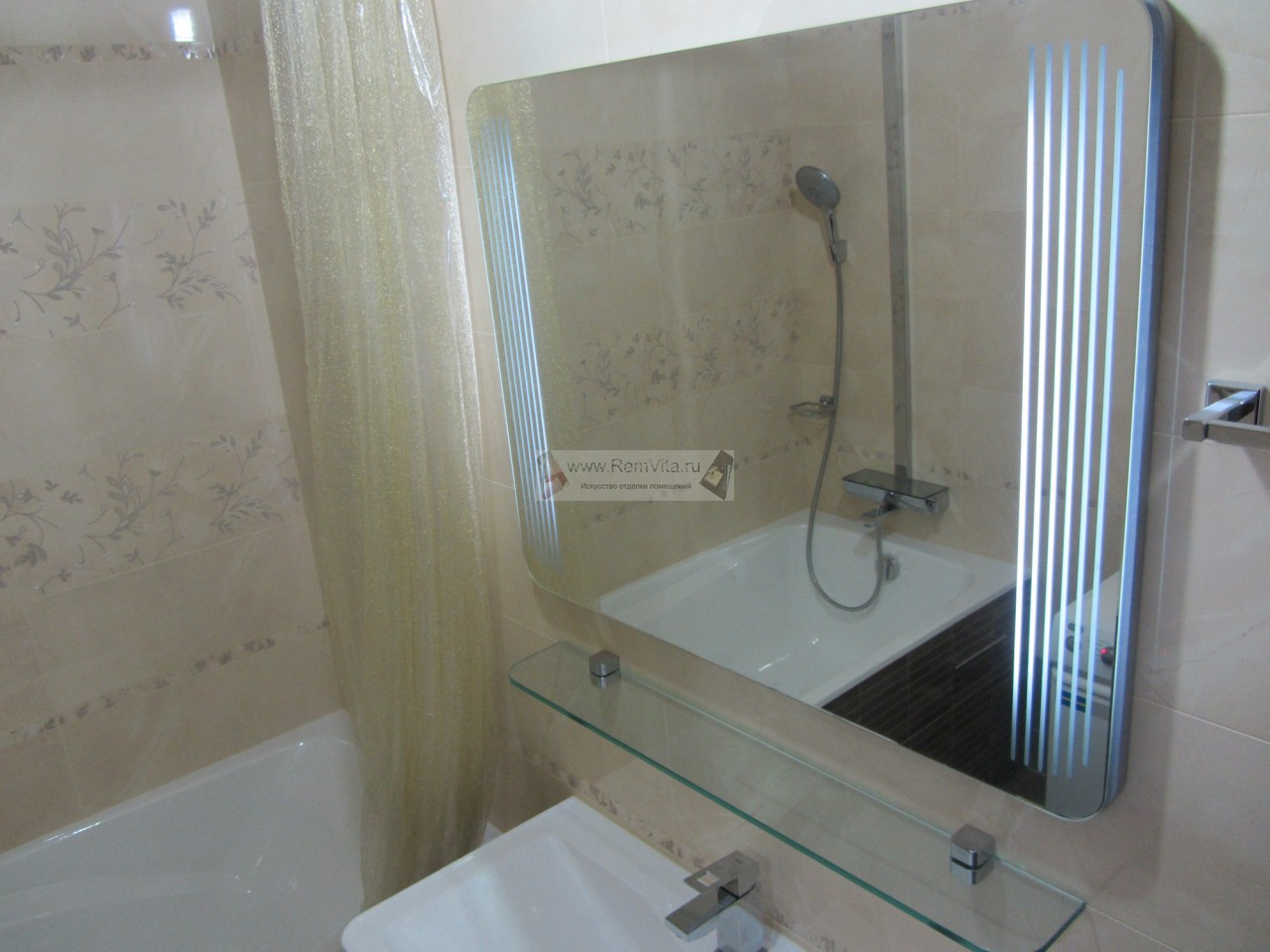

- 144 - Зеркало с подсветкой над подвесным мойдодыром в ванной комнате..
img 144

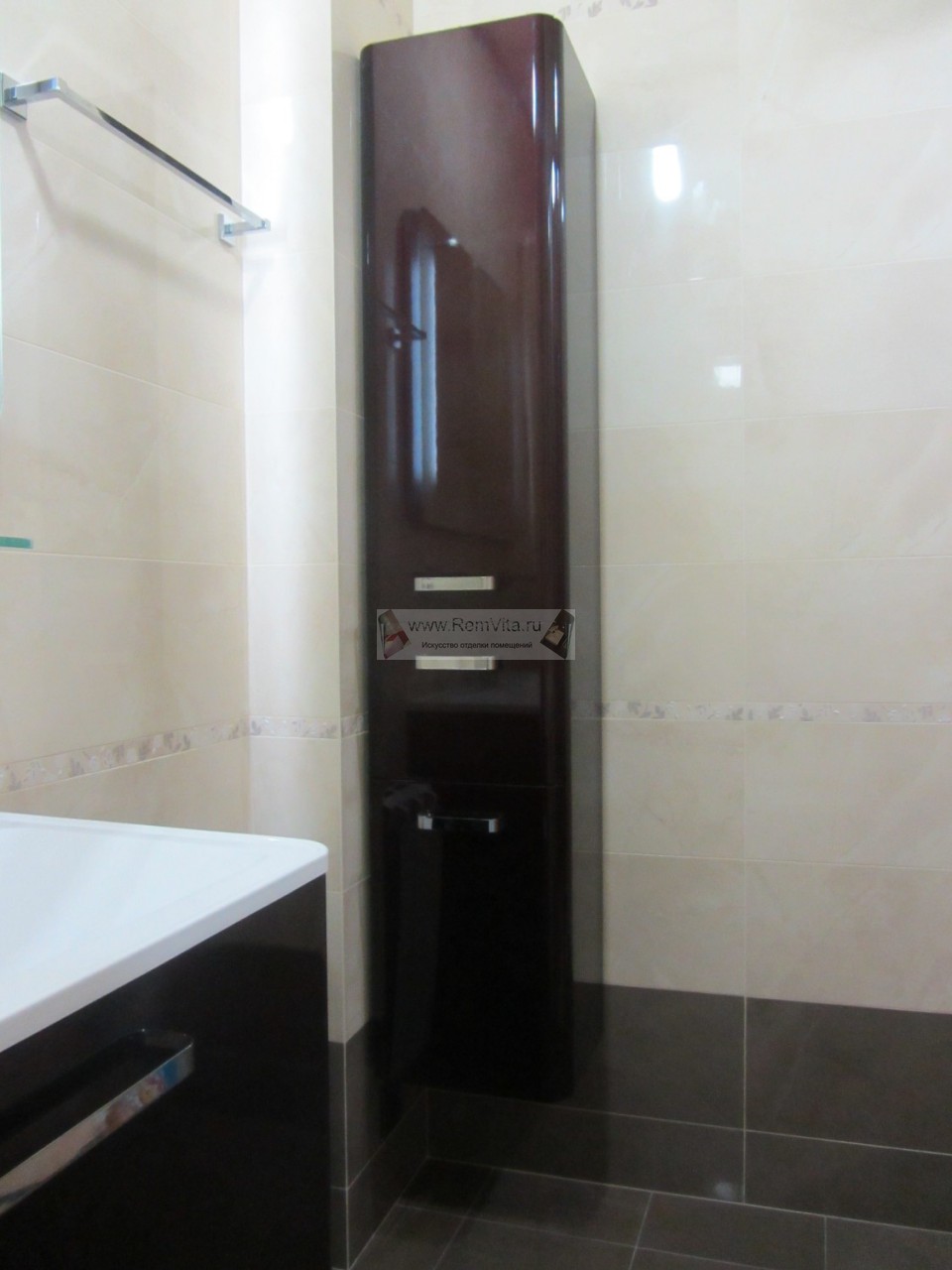

- 145 - Установка (навес) подвесной мебели в ванной комнате - общий вид
img 145

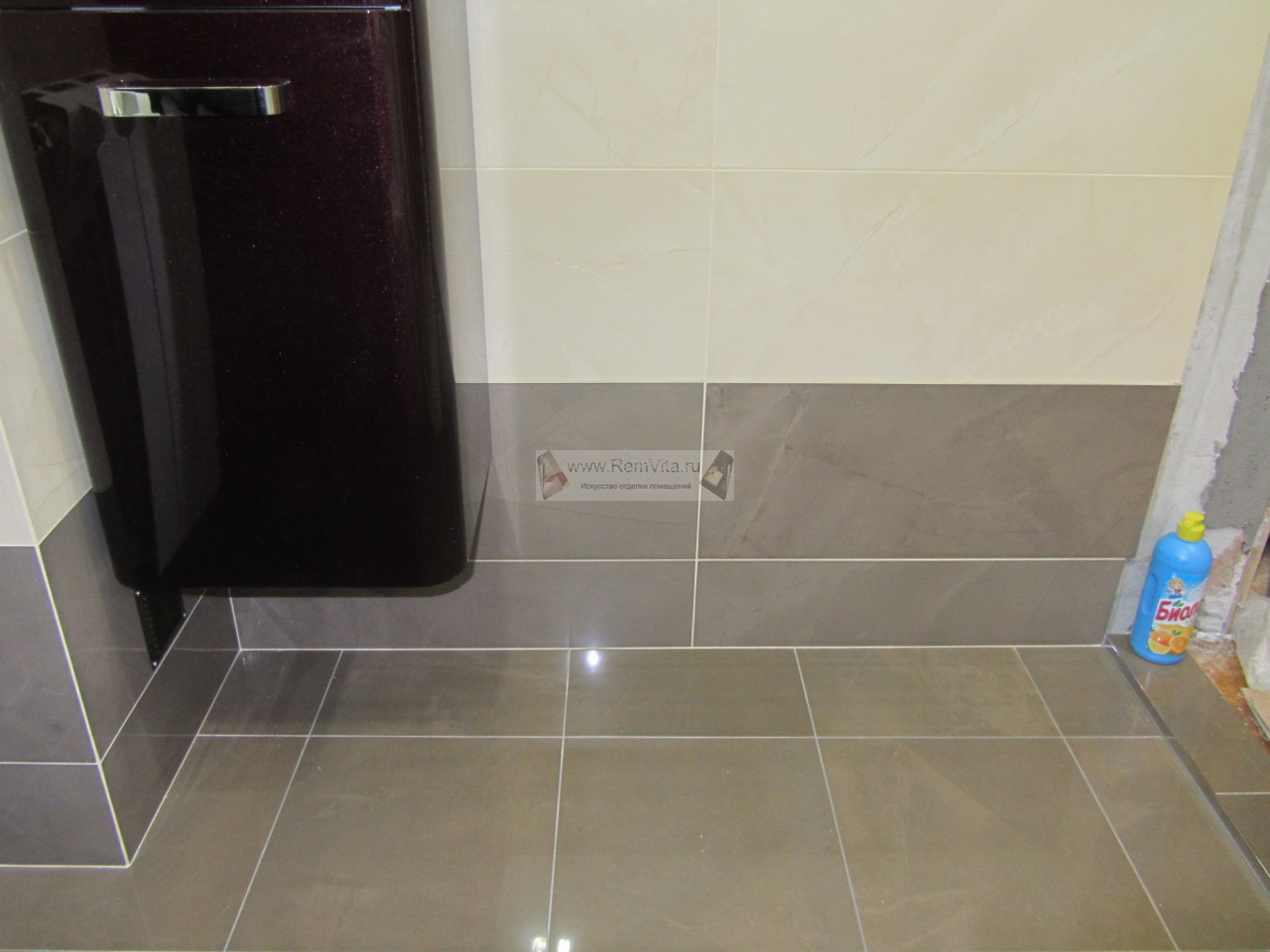

- 146 - В коробе обеспечиваем вентиляционные отверстия.
  Монтаж (навес) подвесной мебели в ванной комнате - вид внизу
img 146

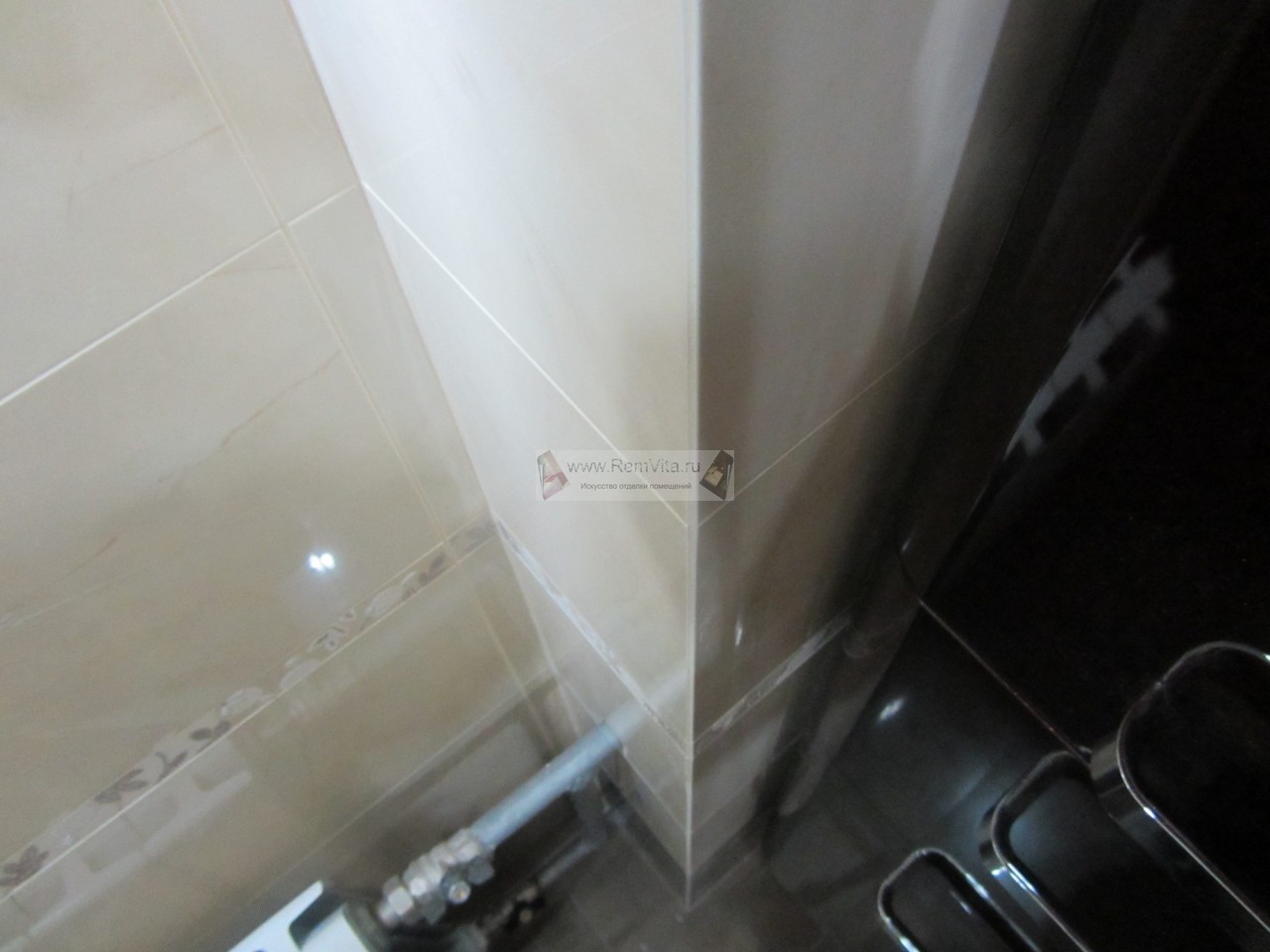

- 147 - Устройство внешнего угла, при облицовке короба ректифицированной плиткой, с запилом торцов плитки под 45 градусов - вид сверху.
  По вопросам ремонта ванных комнат и санузлов обращайтесь по mob. 8-903-273-45-60
  С уважением, Виталий Николаевич
img 147

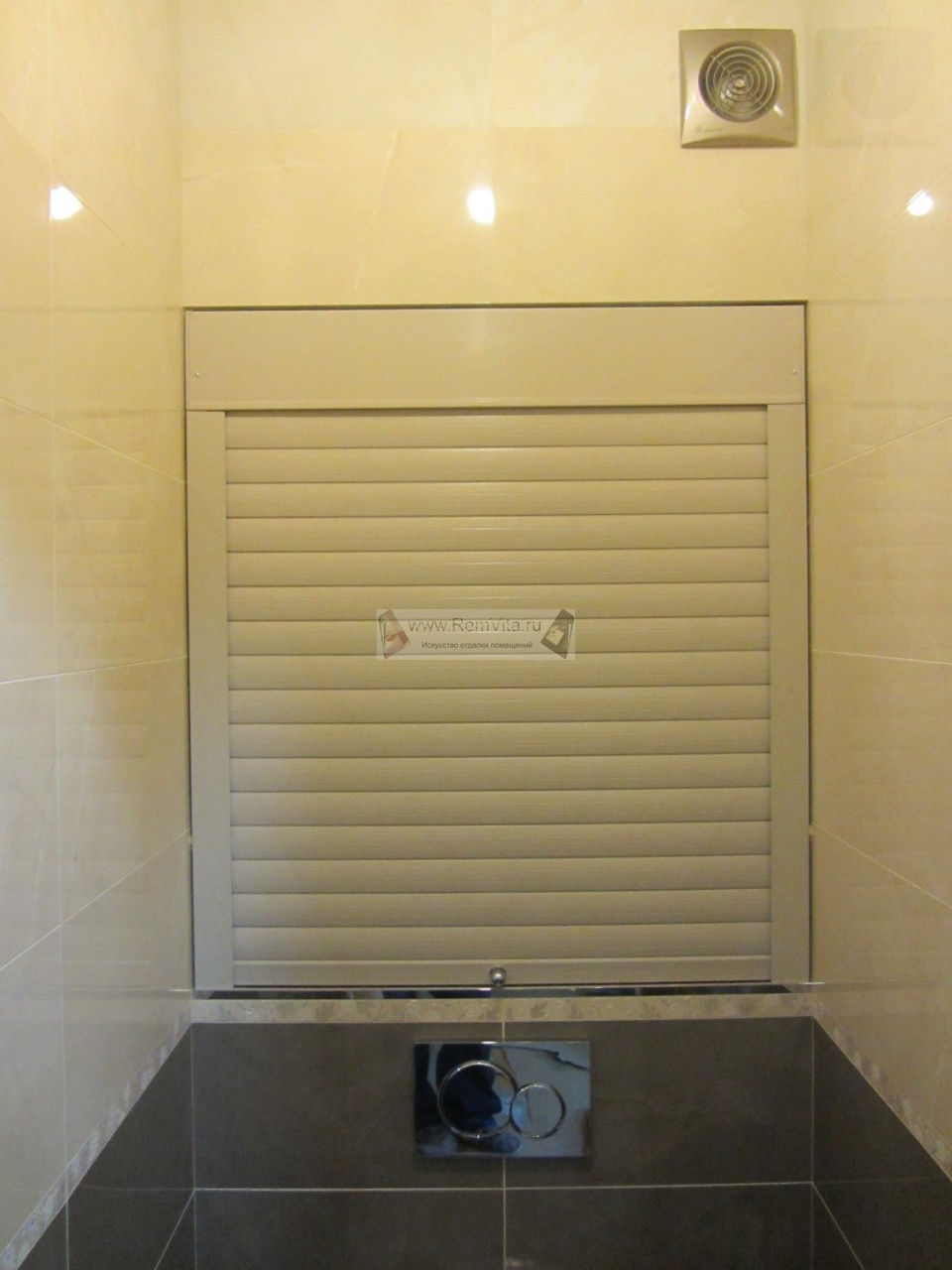

- 148 - В санузле, для удобного и полного доступа к сантехприборам в сантехшкафу

  были установлены рольставни - внешний вид
img 148

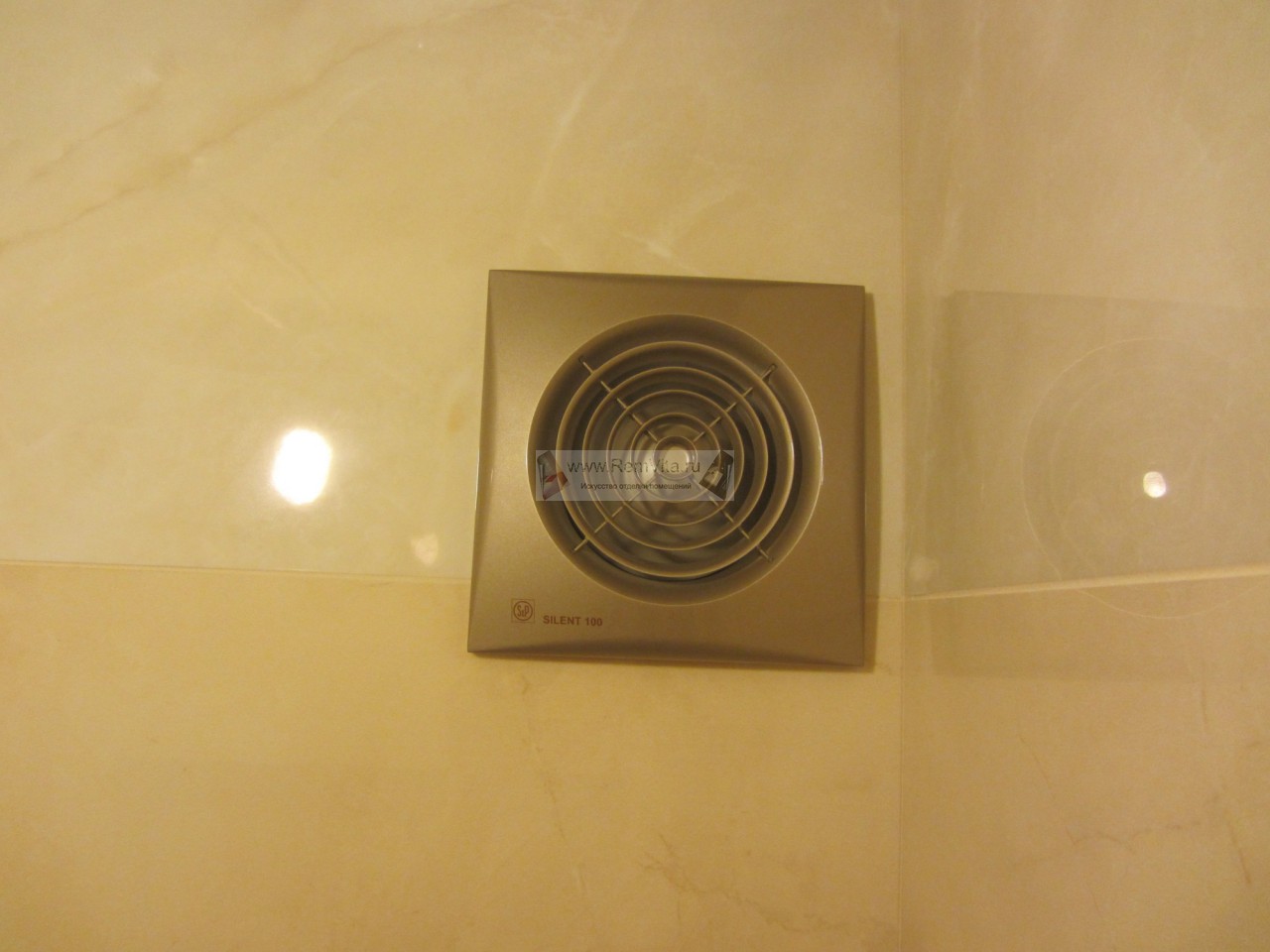

- 149 - Для принудительной вентиляции в санузле был установлен
  электрический вентилятор SILENT 100
img 149

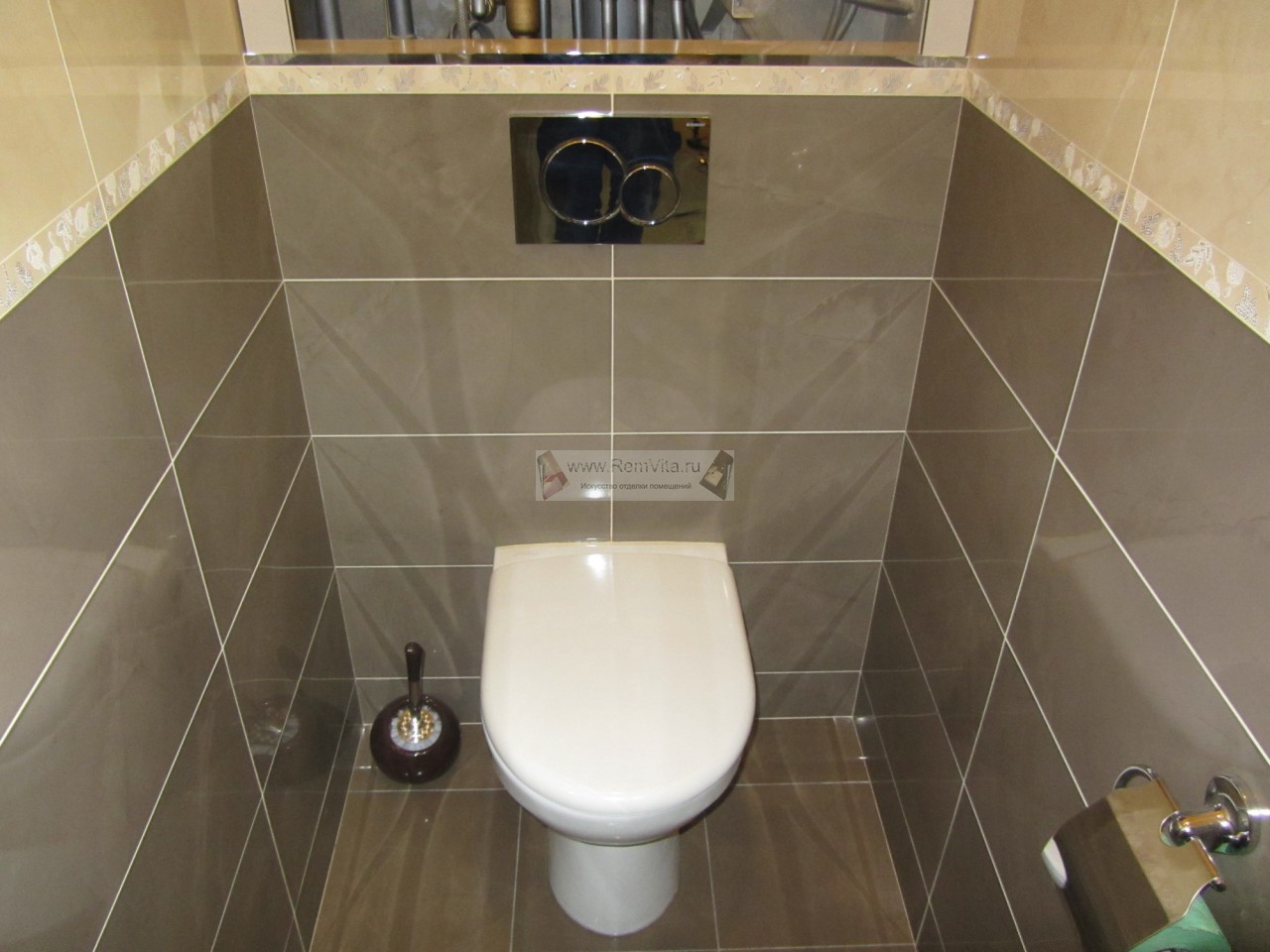

- 150 - Общий вид санузла (туалет) после капитального ремонта.
  Ремонт ванных комнат и санузлов: (демонтаж, монтаж, штукатурка стен по отвесу, сантехника разводка труб, установка, плитка (облицовка), установка сантехнических приборов и аксессуаров) - www.Remvita.ru
  По вопросам ремонта обращайтесь по - mob: 8-903-273-45-60
  С уважением, Виталий Николаевич.
img 150
151 - Ремонт ванной комнаты и санузла с перепланировкой (под ключ) - в Москве (частная квартира): Монтаж сантехнического оборудования в сан/тех. шкафу: Проточного водонагревателя от немецкого производителя - "STIEBEL ELTRON", Шаровых кранов BUGATTI на стояки ХГВС и ГСВ, Косых фильтров предварительной очистки воды - FAR (3/4"); Счетчиков расхода воды ITELMA; Обратных клапанов - BUGATTI (Euro); Фильтров "HONEYWELL FK-06" с прямоточной промывкой и редукционным клапаном; Коллекторов водоразбора FAR и разводка новых труб водоснабжения (REHAU - Stabil) а также фановых труб (Ostendorf) - пр-во Германия - до сантехнического прибора. ( полный и удобный доступ ко всем cантехническим узлам и приборам в сантехшкафу) - что, согласитесь - не мало важно!
img 151
- 152 - Фильтр предварительной, грубой очистки
  от механических частиц - FAR 3/4 и счетчики расхода воды ITELMA
img 152

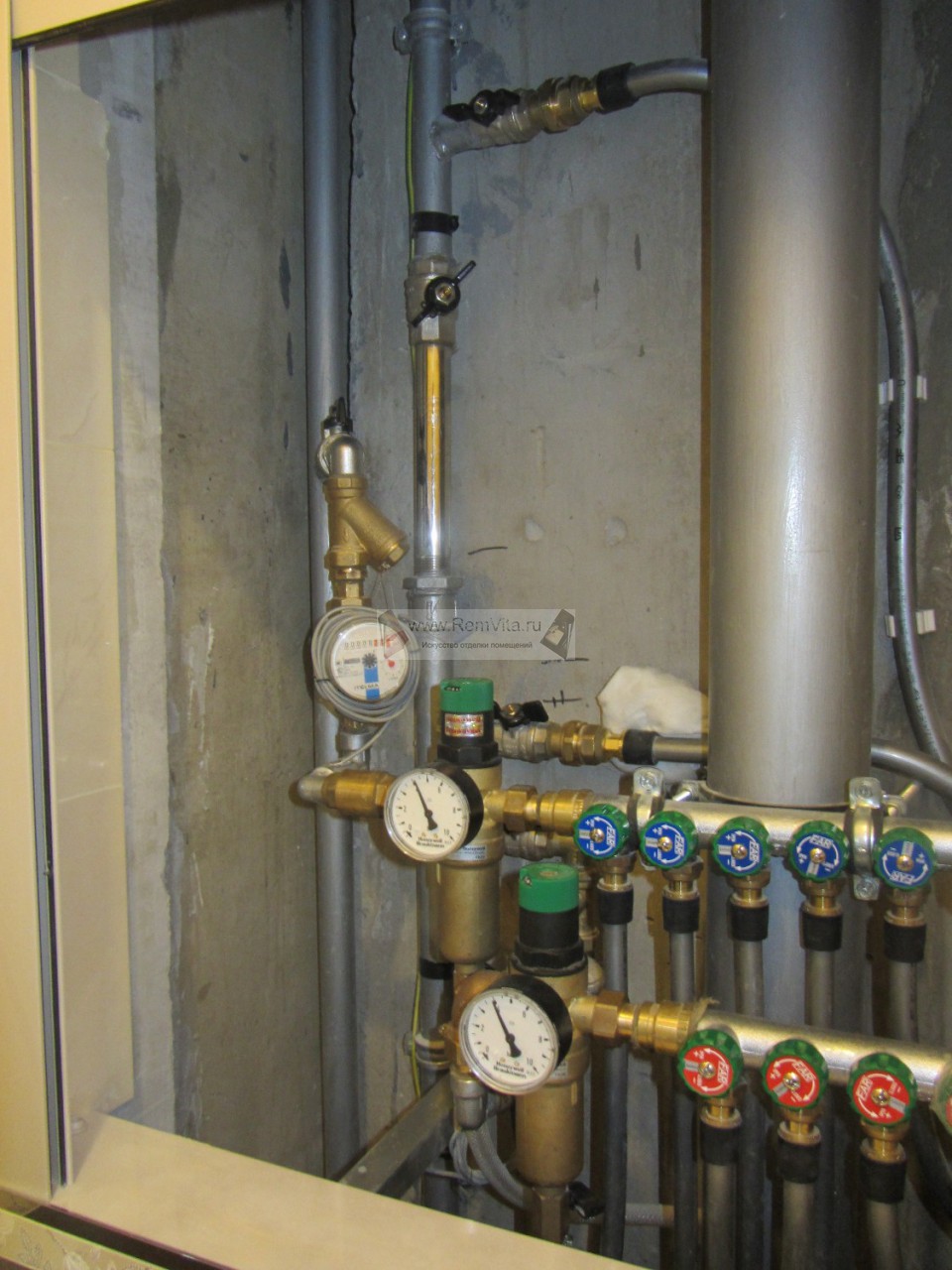

- 153 - Вид слева - сборка в сантехшкафу - www.remvita.ru
img 153

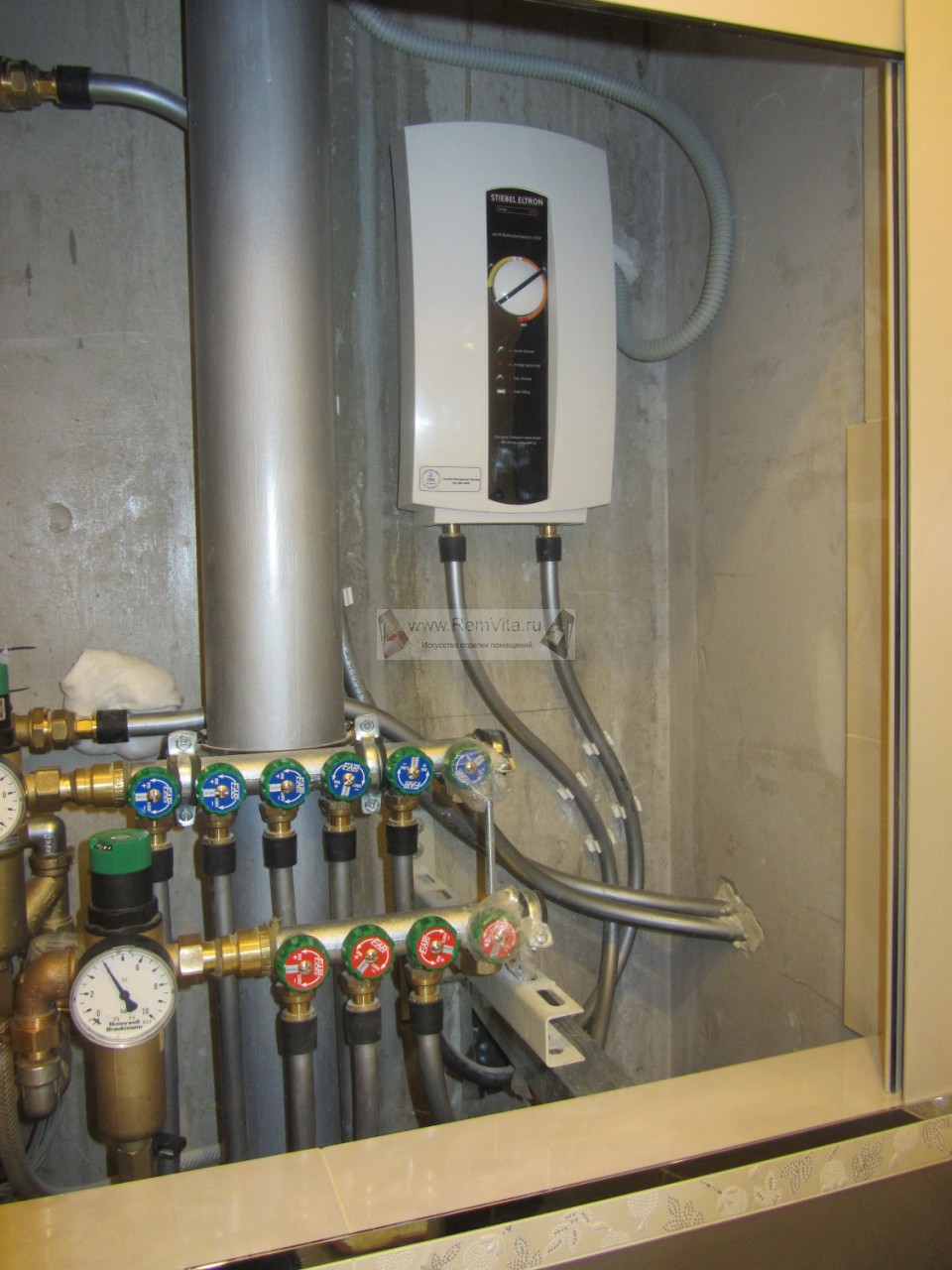

154 - Вид справа - сборка в сантехшкафу.

Ремонт ванной комнаты и санузла с перепланировкой (под ключ) - в Москве (частная квартира): Монтаж сан/тех. оборудования в сан/тех. шкафу: Проточного водонагревателя от немецкого производителя - "STIEBEL ELTRON"; Шаровых кранов BUGATTI на стояки ХГВС ; Косых фильтров предварительной очистки воды - FAR (3/4"); Счетчиков расхода воды ITELMA; Обратных клапанов - BUGATTI (Euro); Фильтров "HONEYWELL FK-06 1/2 ААМ" с прямоточной промывкой и редукционным клапаном; Коллекторов водоразбора FAR и разводка новых труб водоснабжения (REHAU - Stabil) а также фановых труб (Ostendorf) - пр-во Германия - до сантехнического прибора.
img 154
155 - Вид сверху - сборка в сантехническом шкафу - удобный доступ!
Полочка из плитки - над установленной рамой (инсталляцией для скрытых смывных устройств)
img 155
156 - Ремонт ванной комнаты и санузла с перепланировкой (под ключ) - в Москве (частная квартира): Коллекторная разводка новых труб водоснабжения - REHAU RAUTITAN - Stabil от распределительного коллектора до прибора, без замурованных, в стенах, тройников и дополнительных соединений.
img 156

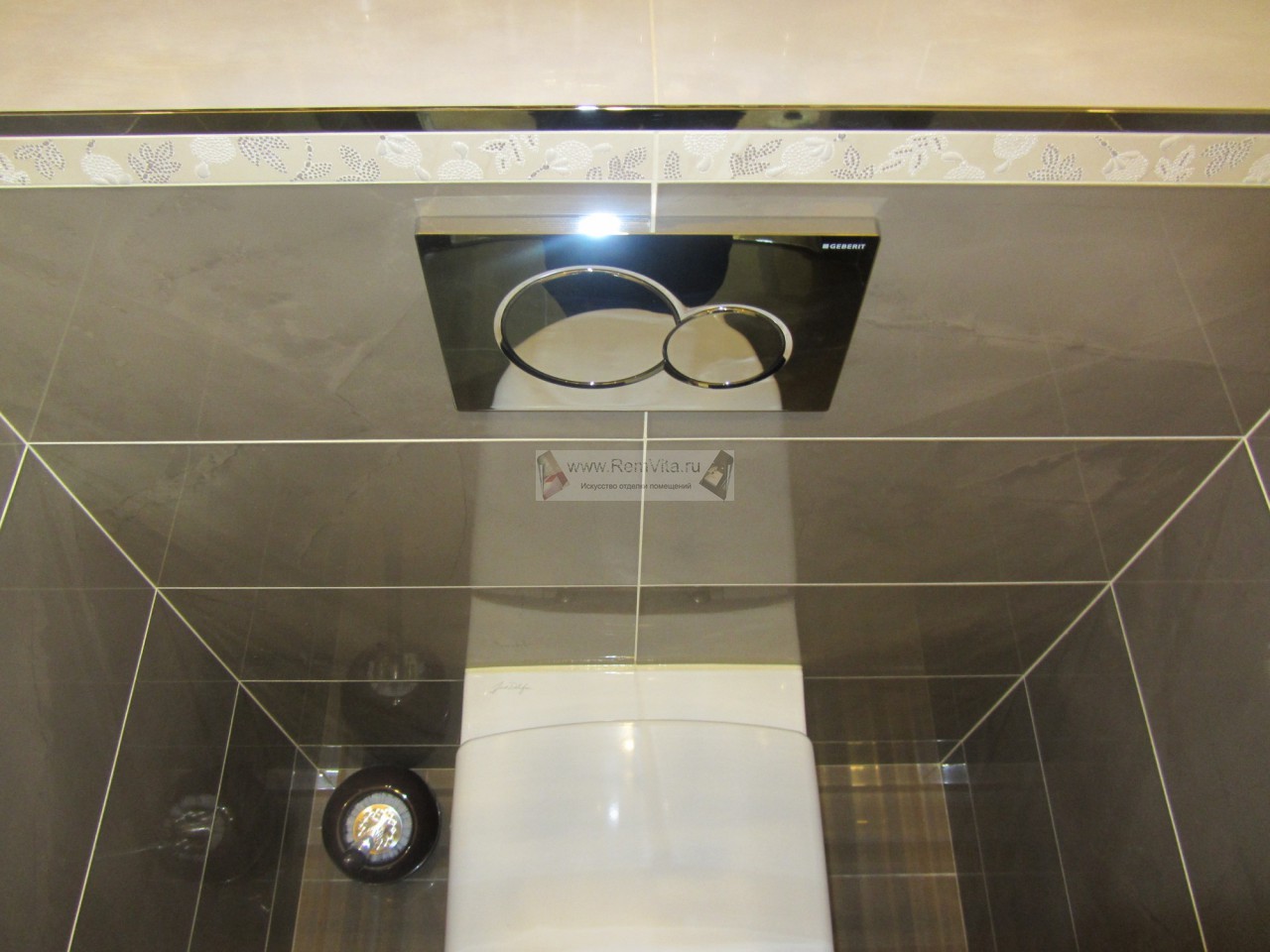

- 157 - Устройство полочки из плитки над инсталляцией с использованием плиточной раскладки (латунь хром), скрывающей торец плитки
  Установка приставного унитаза - внешний вид
img 157
- 158 - Установка приставного унитаза (для скрытых систем инсталляции)
  и подключение всего оборудования
  к системе канализации и водоснабжения...
img 158

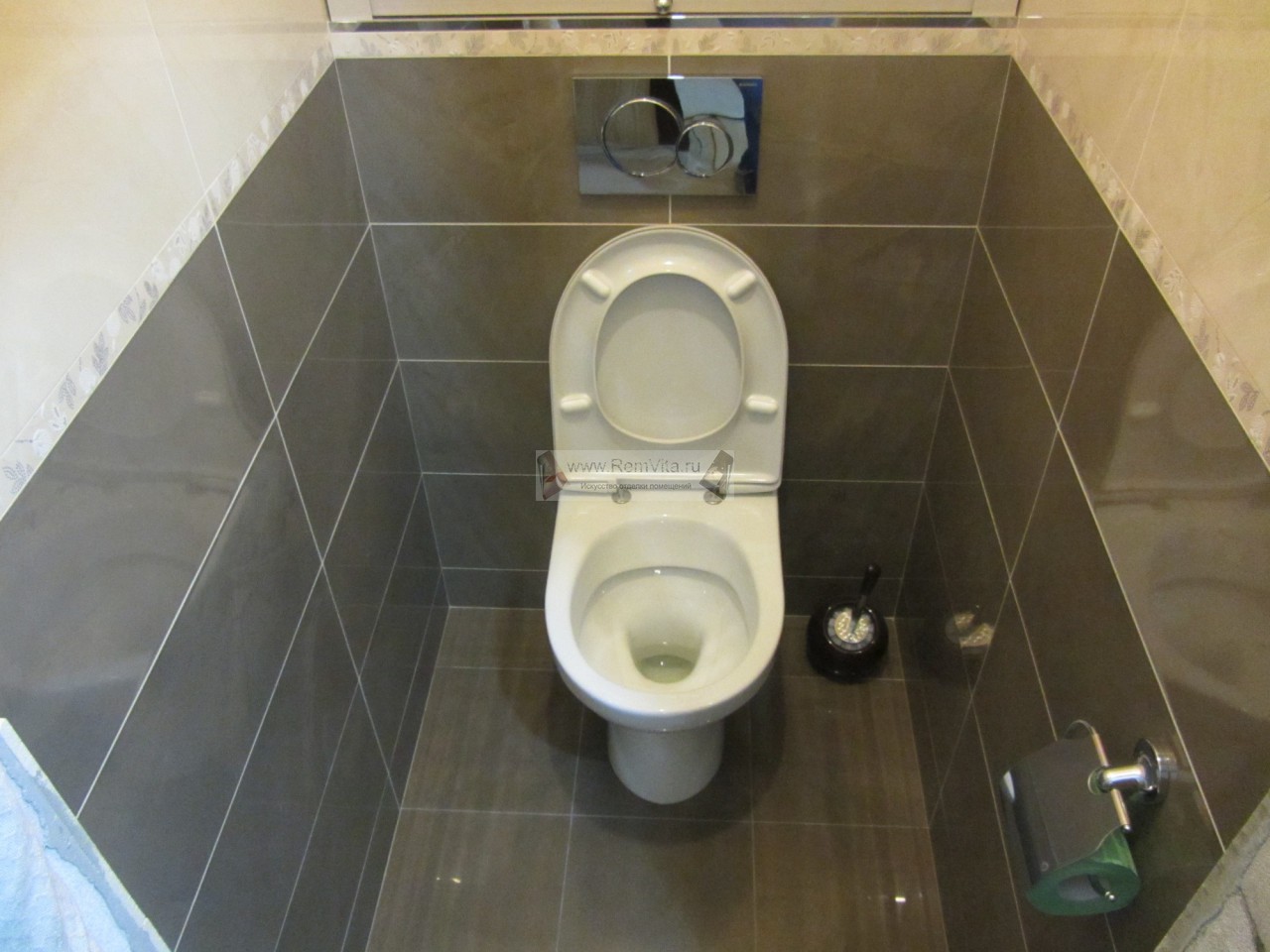

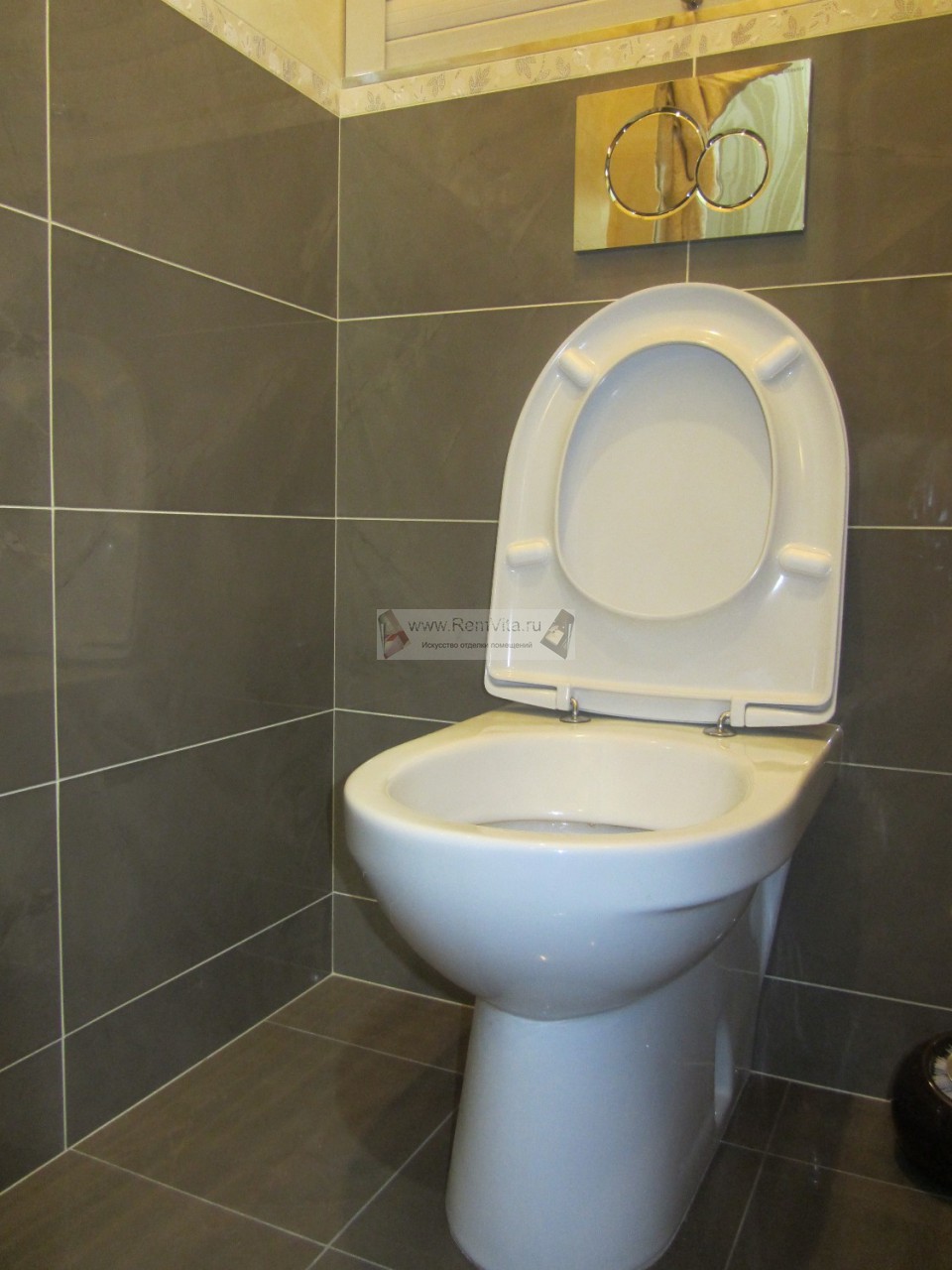

- 159 - Установка приставного унитаза
img 159

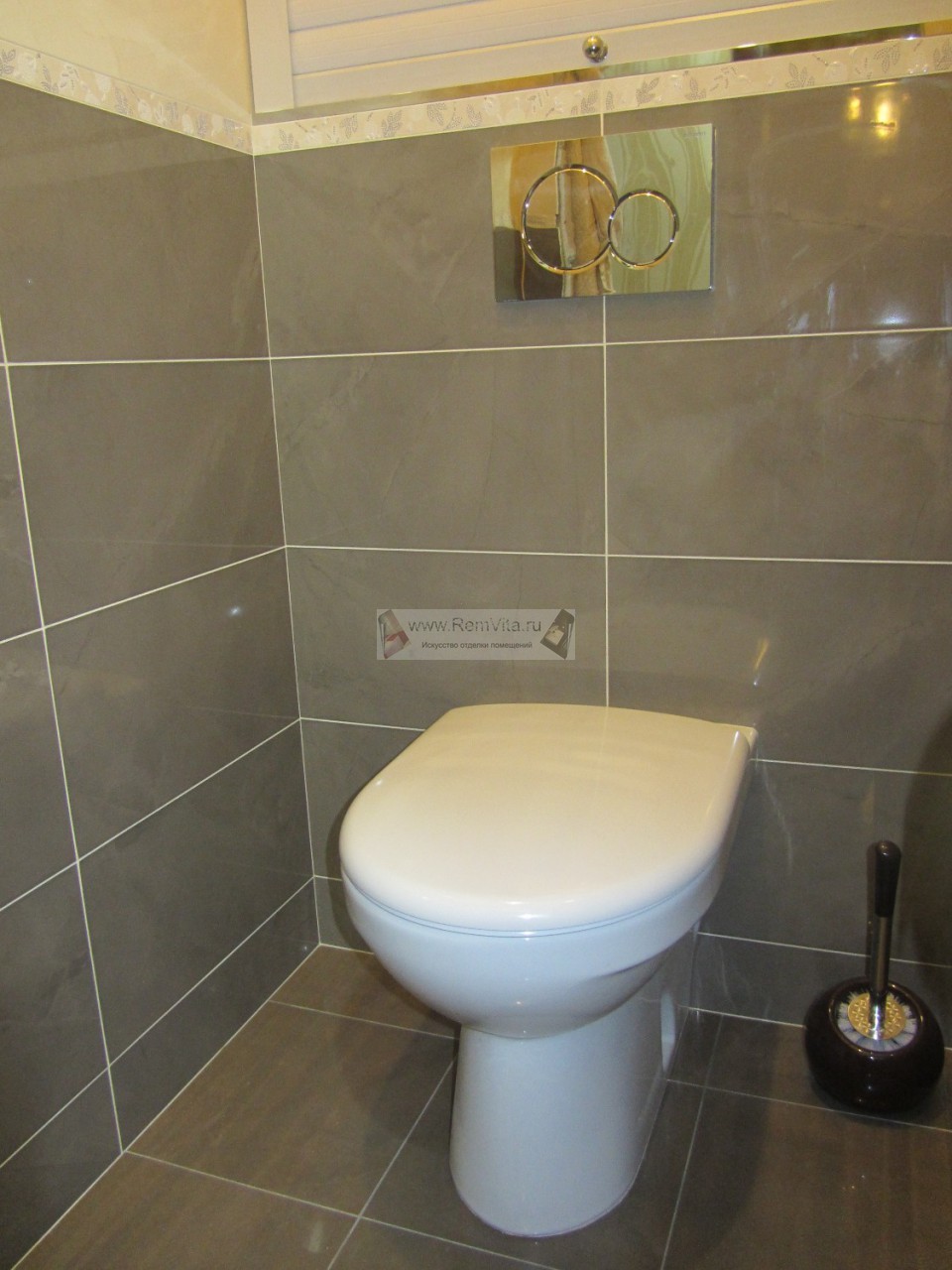

- 160 - Внешний вид санузла, после установки приставного унитаза.
img 160

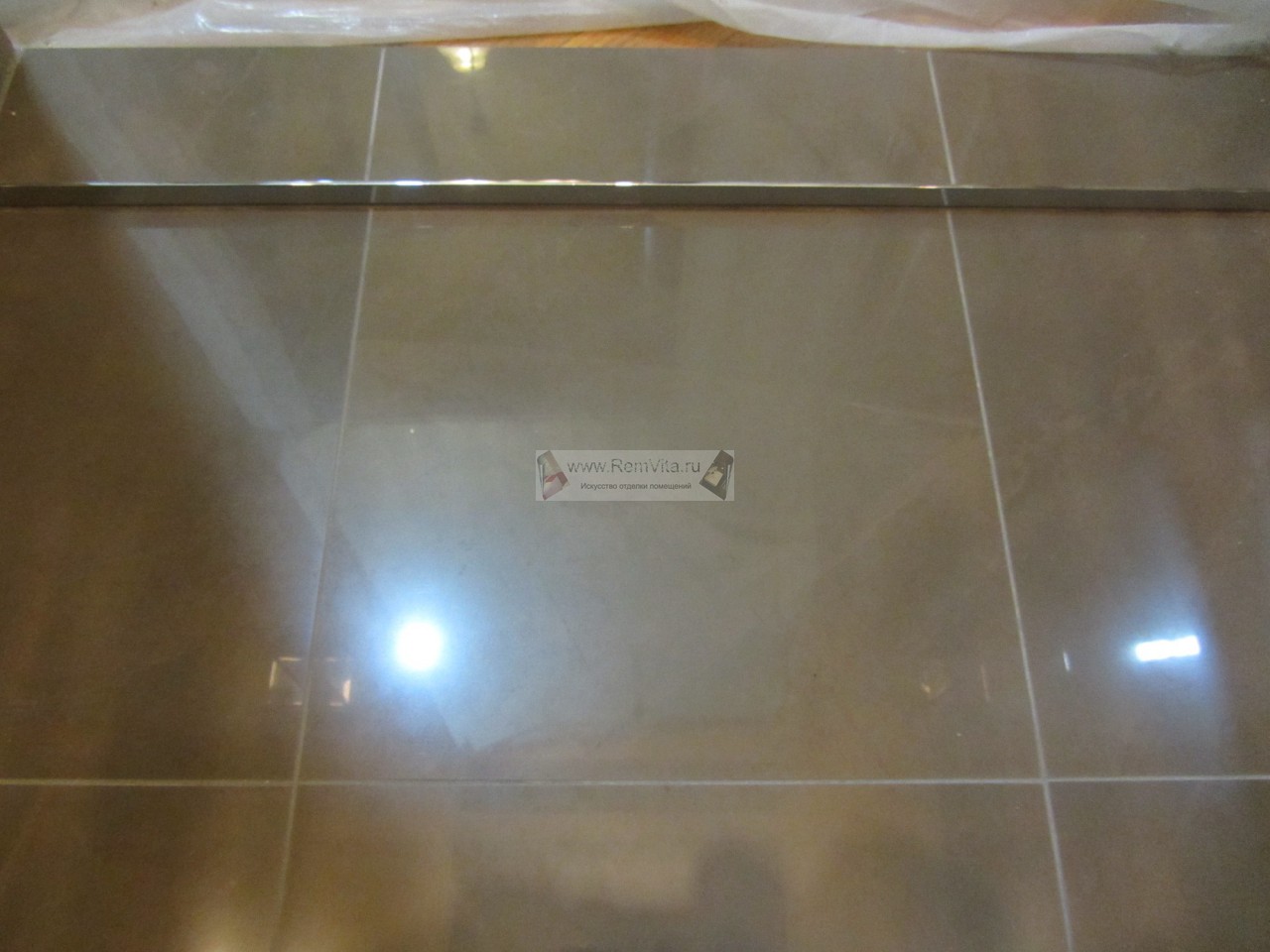

- 161 - Устройство порога в санузле с использованием плиточной раскладки (латунь, хром), скрывающей торец плитки - вид со стороны санузла (туалета)
img 161

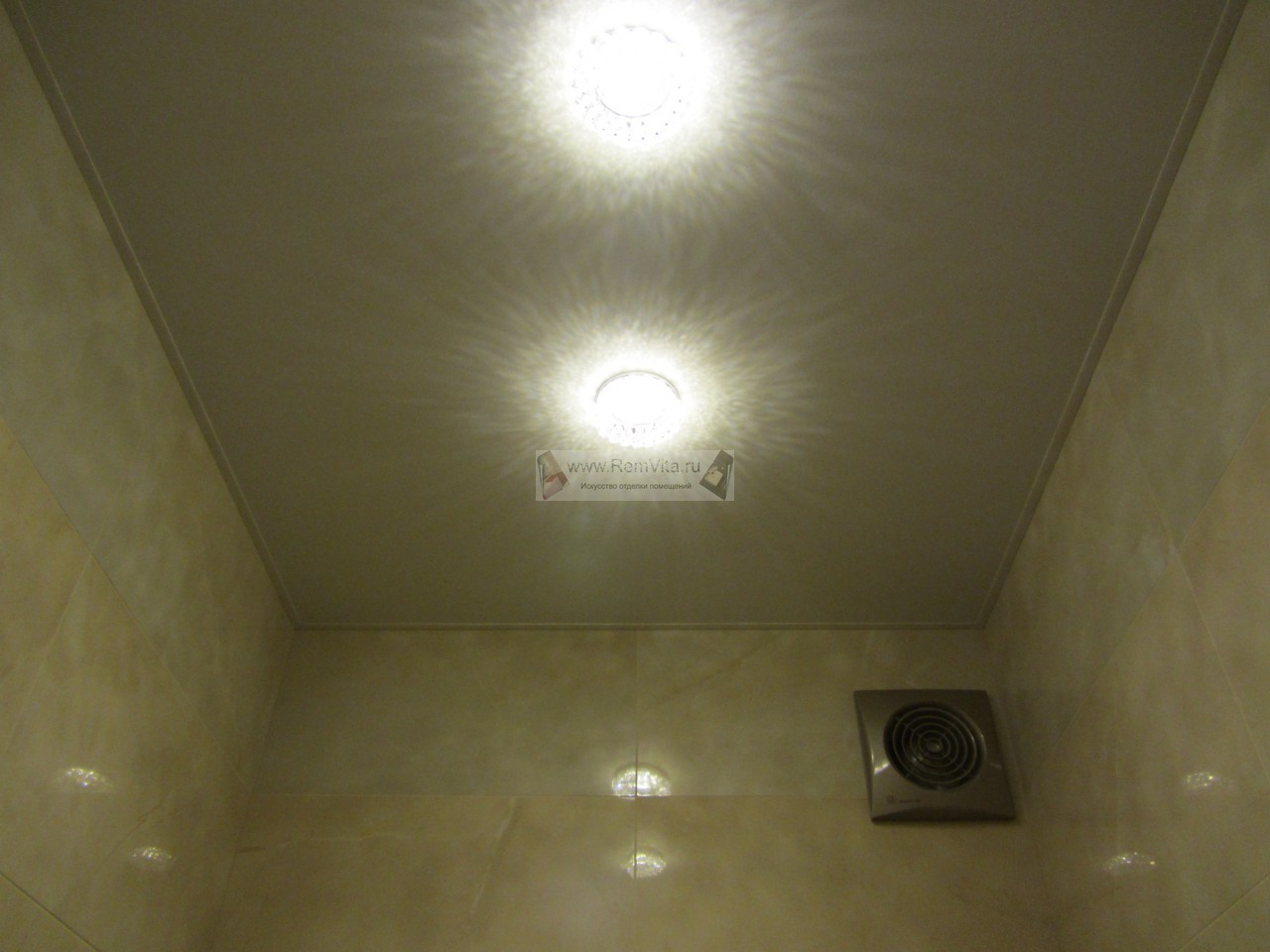

- 162 - Обустройство и установка натяжного потолка в санузле без нагревательной пушки
img 162

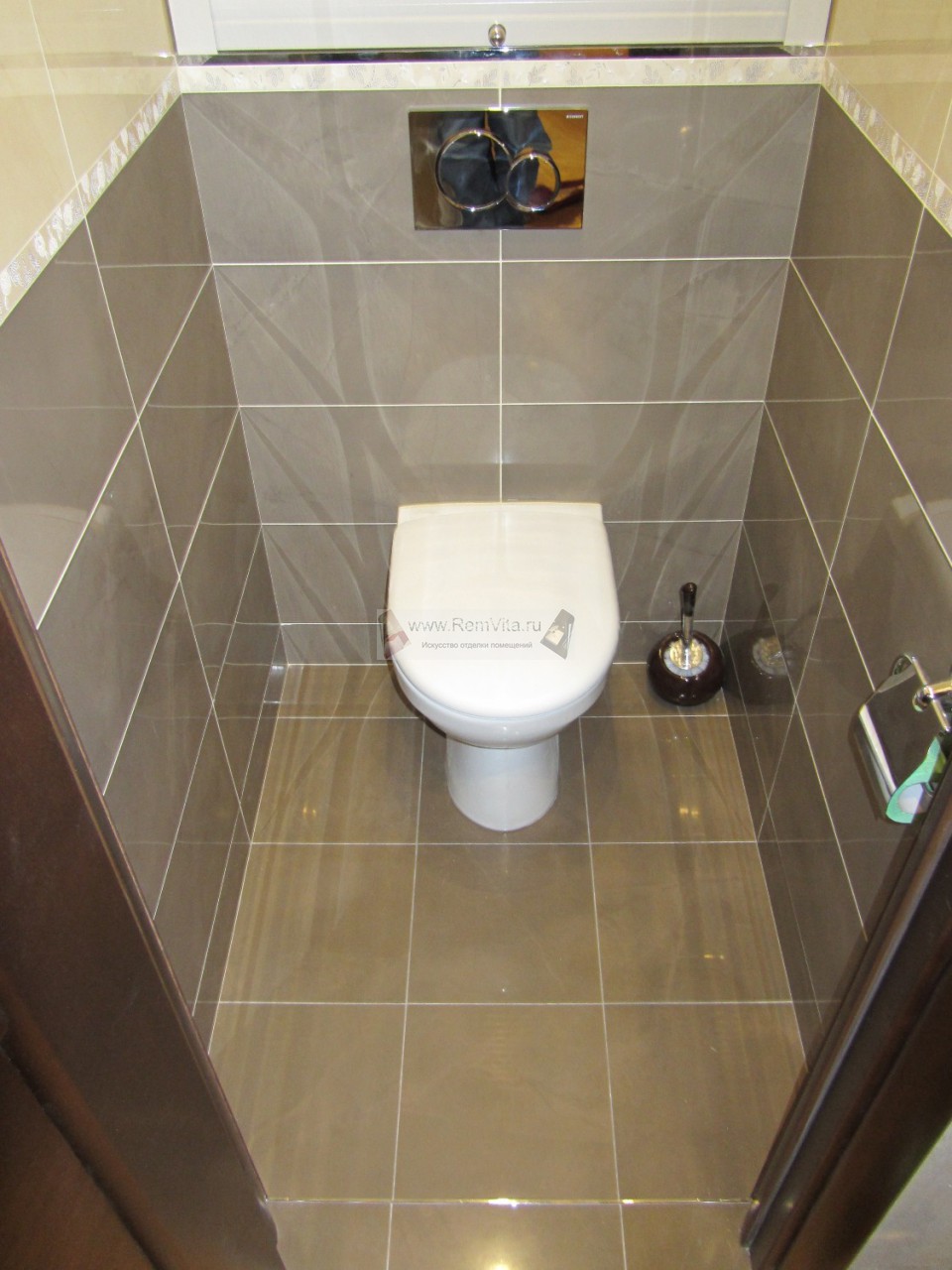

163 - Общий вид санузла (туалета) после установки двери.
img 163

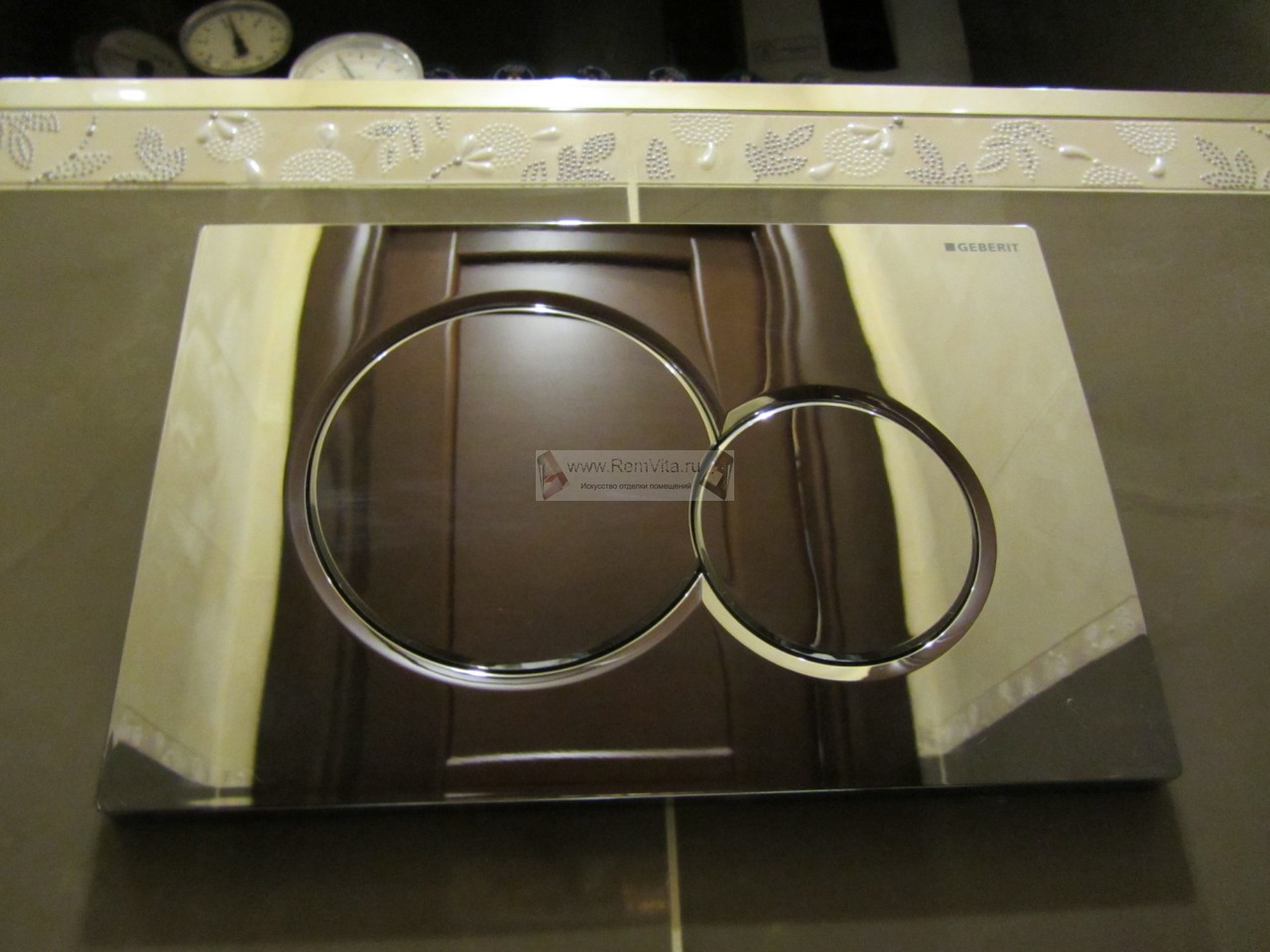

- 164 - Кнопка для экономичного и полного слива воды - для скрытого бачка системы инсталляции GEBERIT
img 164

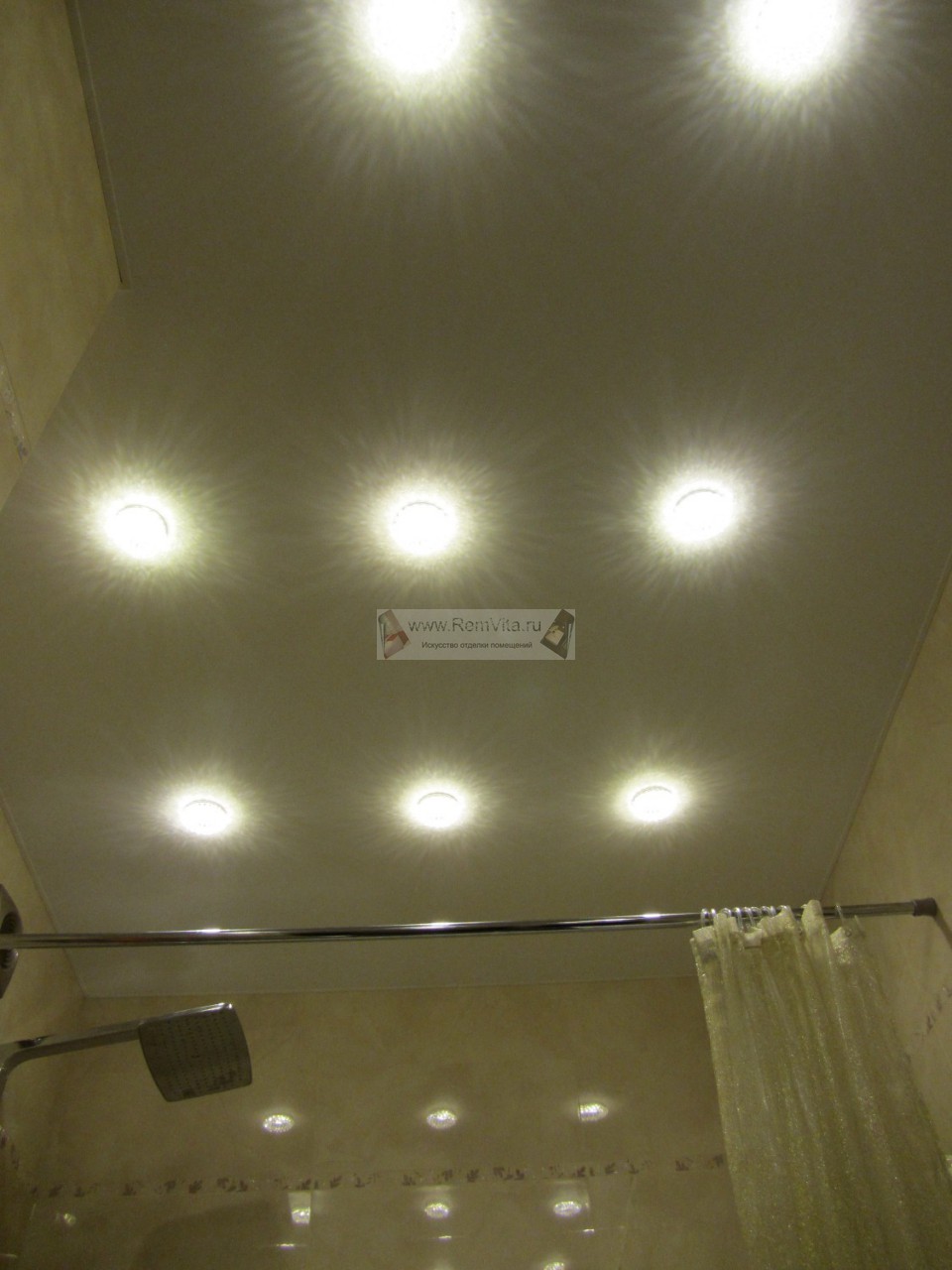

165 - Натяжной потолок в ванной комнате (Италия). Монтаж производился без нагревательной пушки. Для освещения ванной комнаты как и санузла, были установлены точечные светодиодные светильники, т.к. в противном случае, установка дополнительных трансформаторов влечёт за собой и их дальнейшее обслуживание (замену), а значит и демонтаж потолка, что не входит в планы заказчика.
img 165

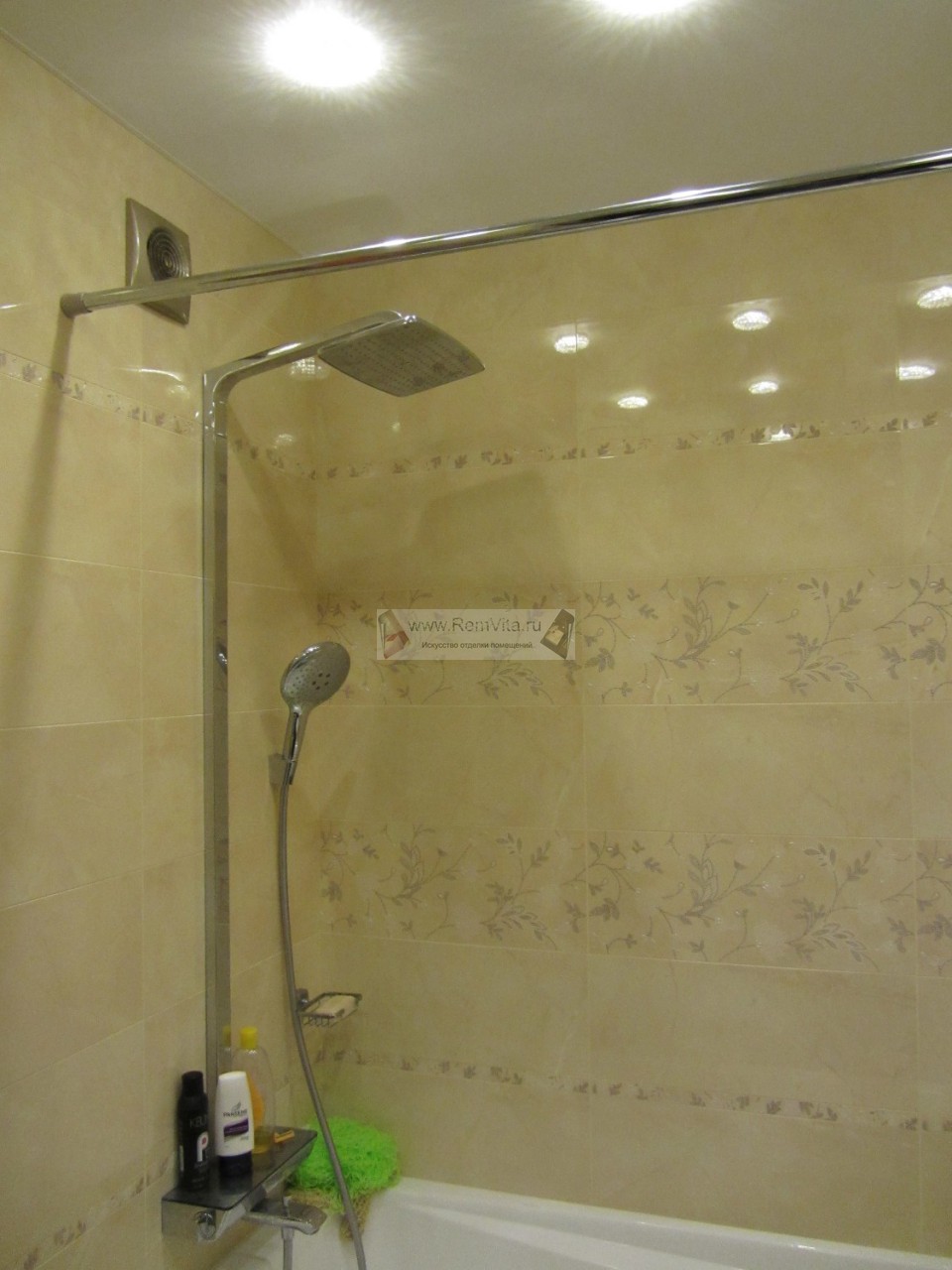

- 166 - Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров - фото 1 из 10 - обзор слева направо...
img 166
167 - Общий вид
img 167
- 168 - Установка электрического вентилятора SILENT - 100 с задержкой отключения - в ванной комннате
  Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

  - фото 2 из 10 - обзор слева направо...
img 168

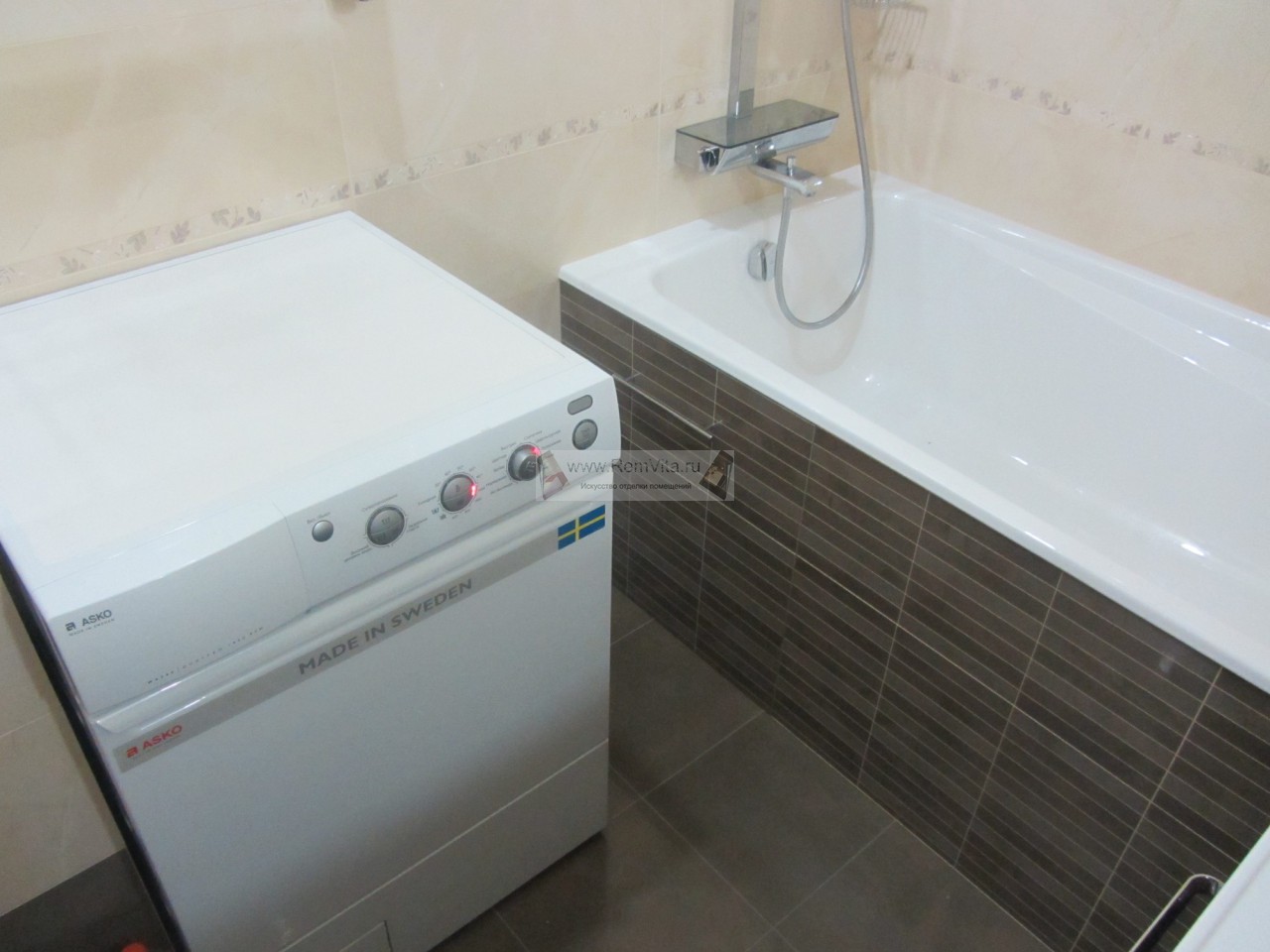

- 169 - Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

  - фото 3 из 10 - обзор слева направо...
  - www.Remvita.ru - по всем вопросам ремонта обращайтесь - mob: 8 (903) 273-45-60 - С уважением, Виталий Николаевич
img 169

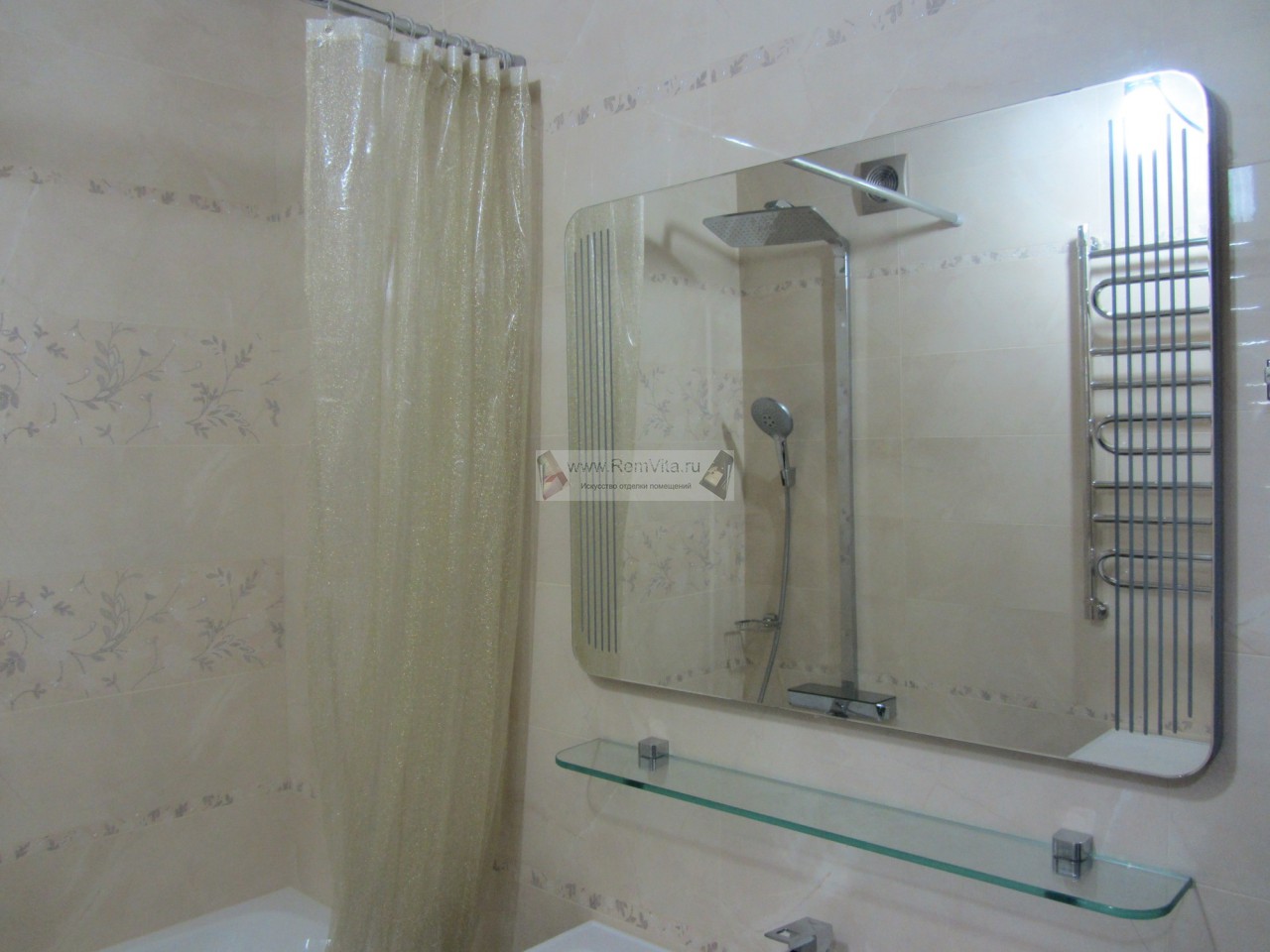

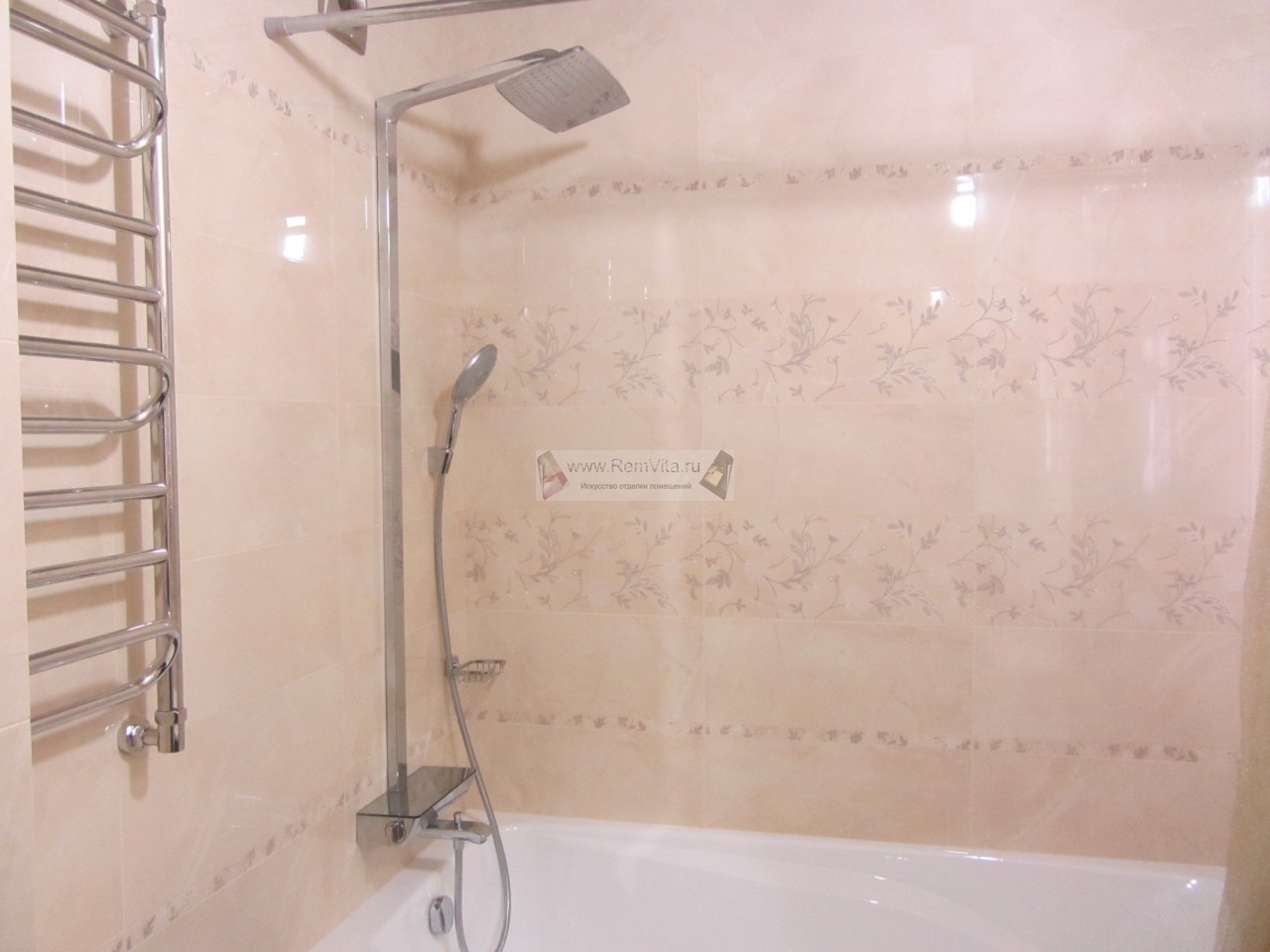

- 170 - Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

  - фото 4 из 10 - обзор слева направо..
img 170

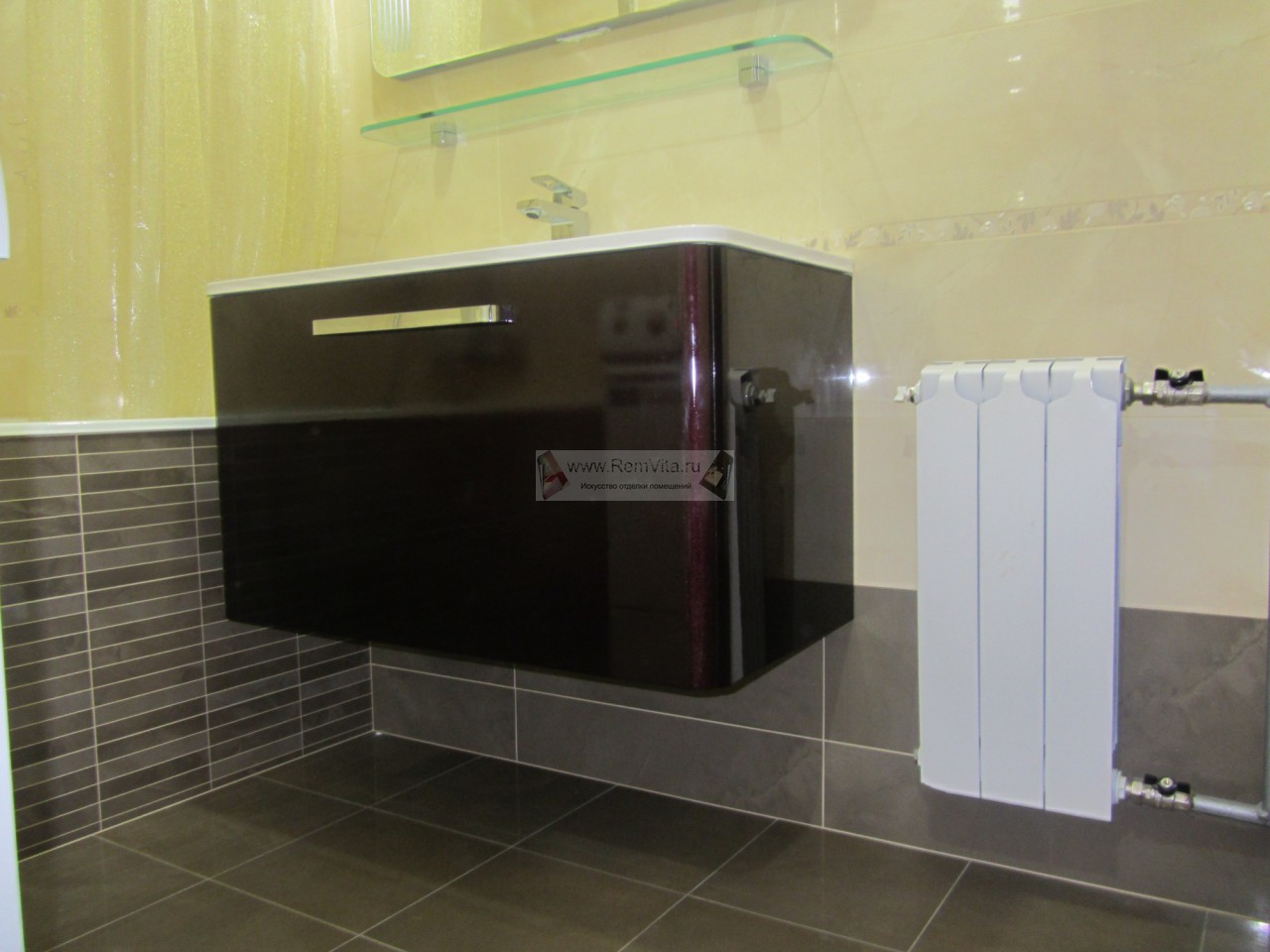

171 - Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

- фото 5 из 10 - обзор слева направо...
img 171

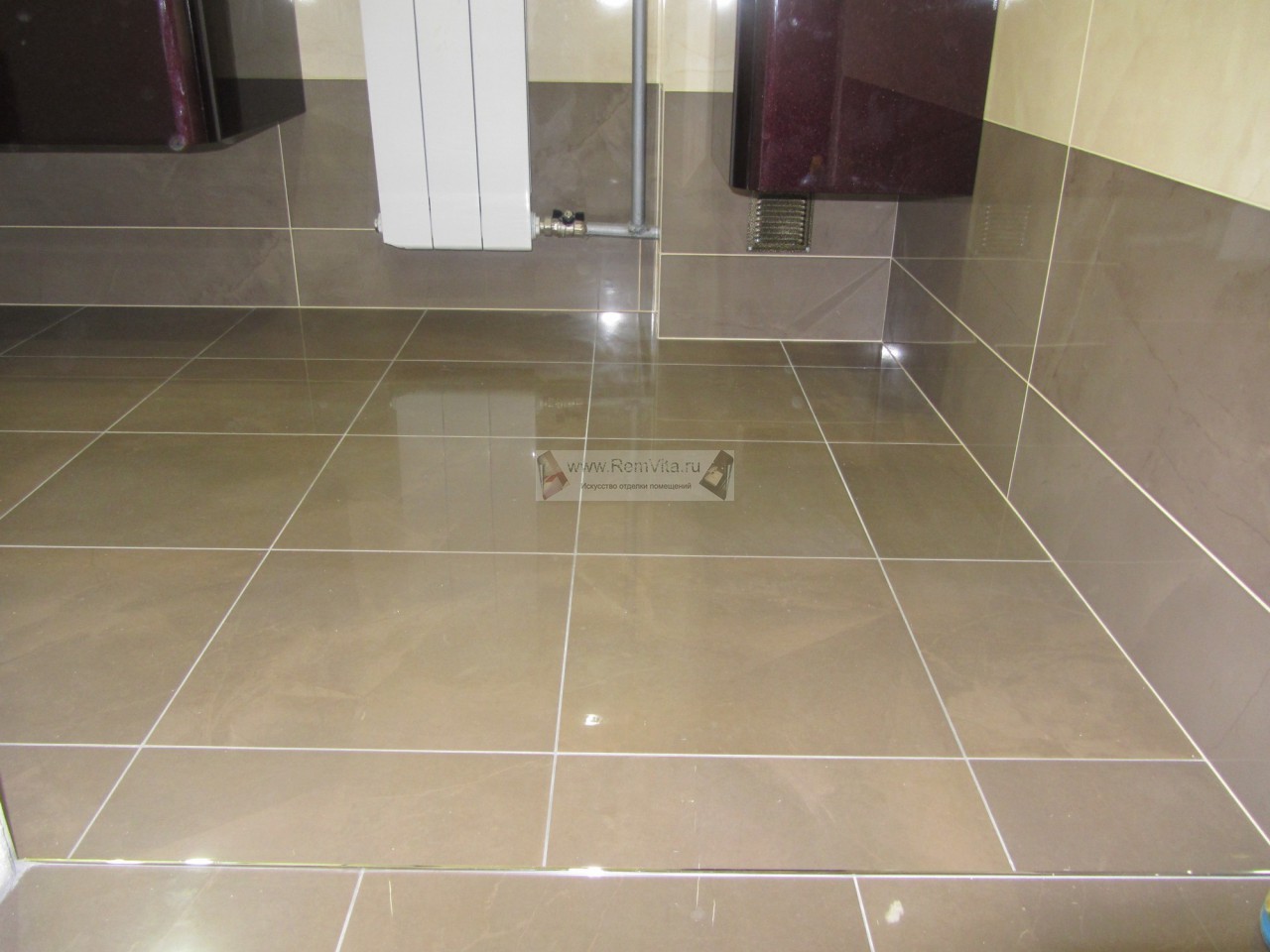

- 172 - Устройство естественной вентиляции короба:
  сверлим отверстие внизу короба, а также - вверху.

  - Ванная комната после капитального ремонта и установки всех необходимых приборов и аксессуаров

  - фото 6 из 10 - обзор слева направо...
img 172
173 - Сверлим отверстие вверху короба для естественной вентиляции внутри короба.
- Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

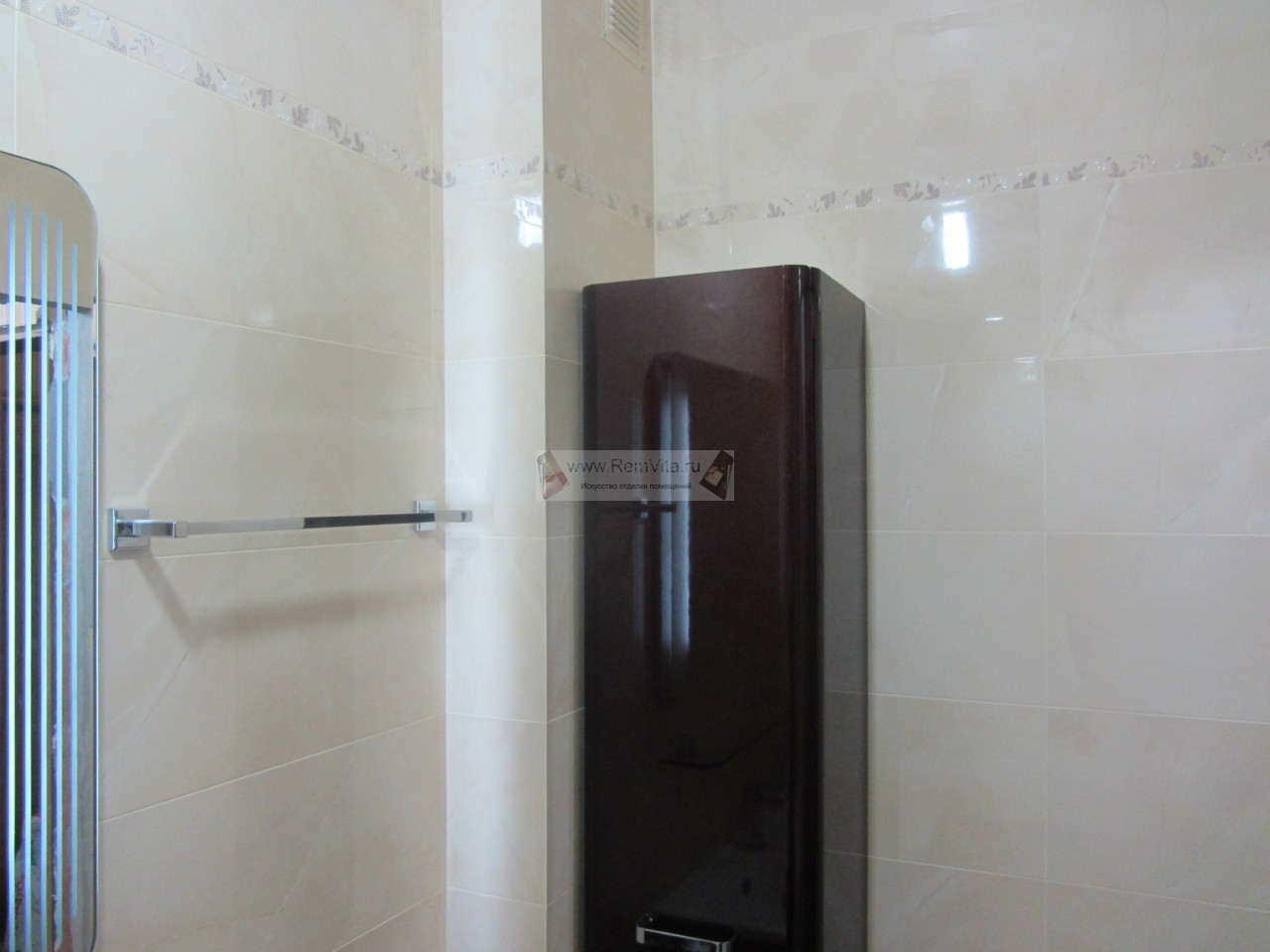

фото 7 из 10- обзор слева направо...
img 173

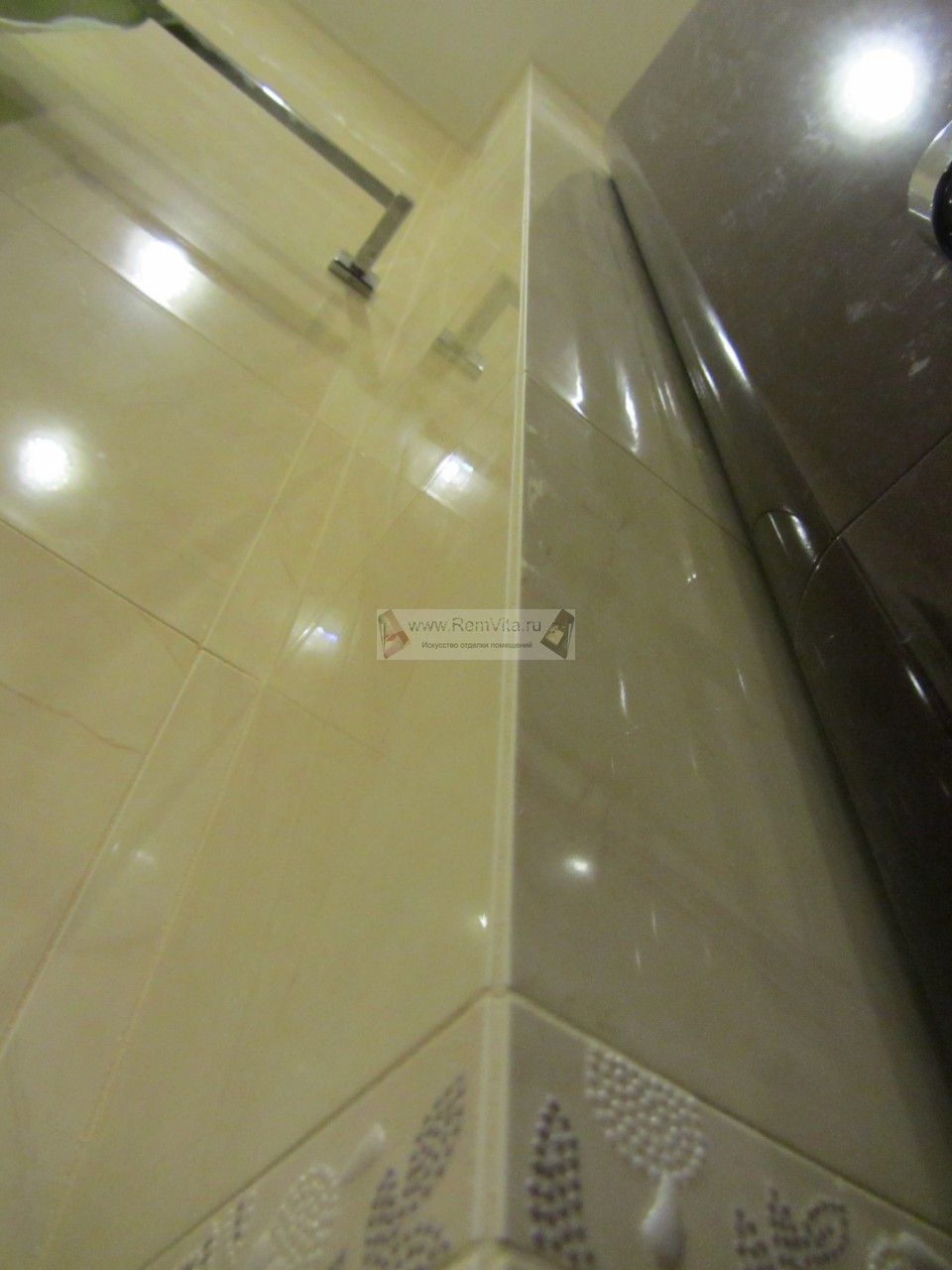

174 - Вид снизу -
Устройство внешнего угла при облицовке ректифицированной плиткой, с запилом торцов плитки под 45 градусов
- Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

- фото 8 из 10- обзор слева направо..
img 174

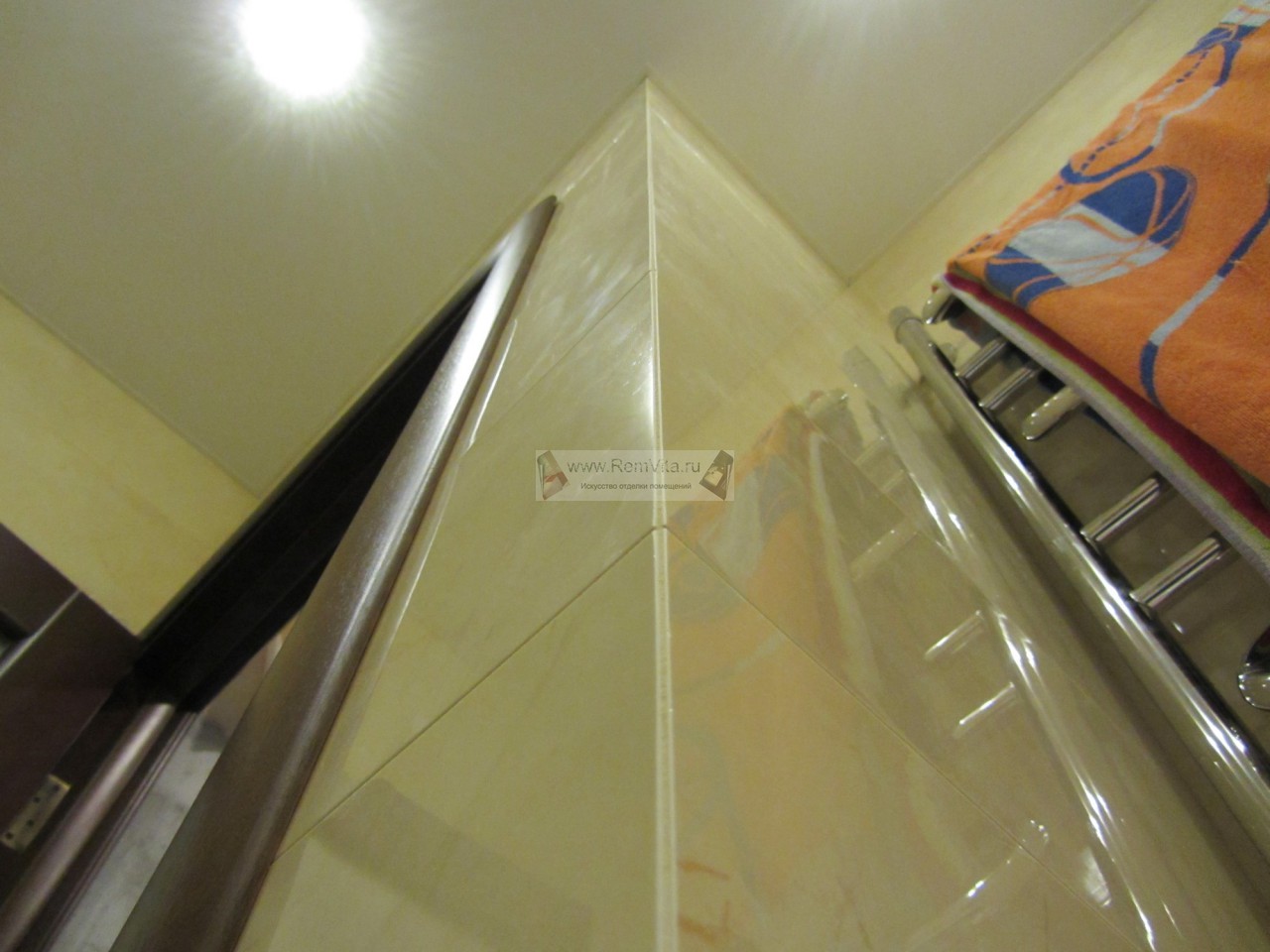

175 - Устройство внешнего угла при облицовке ректифицированной плиткой, с запилом торцов плитки под 45 градусов .
Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

- фото 9 из 10 обзор слева направо..
img 175

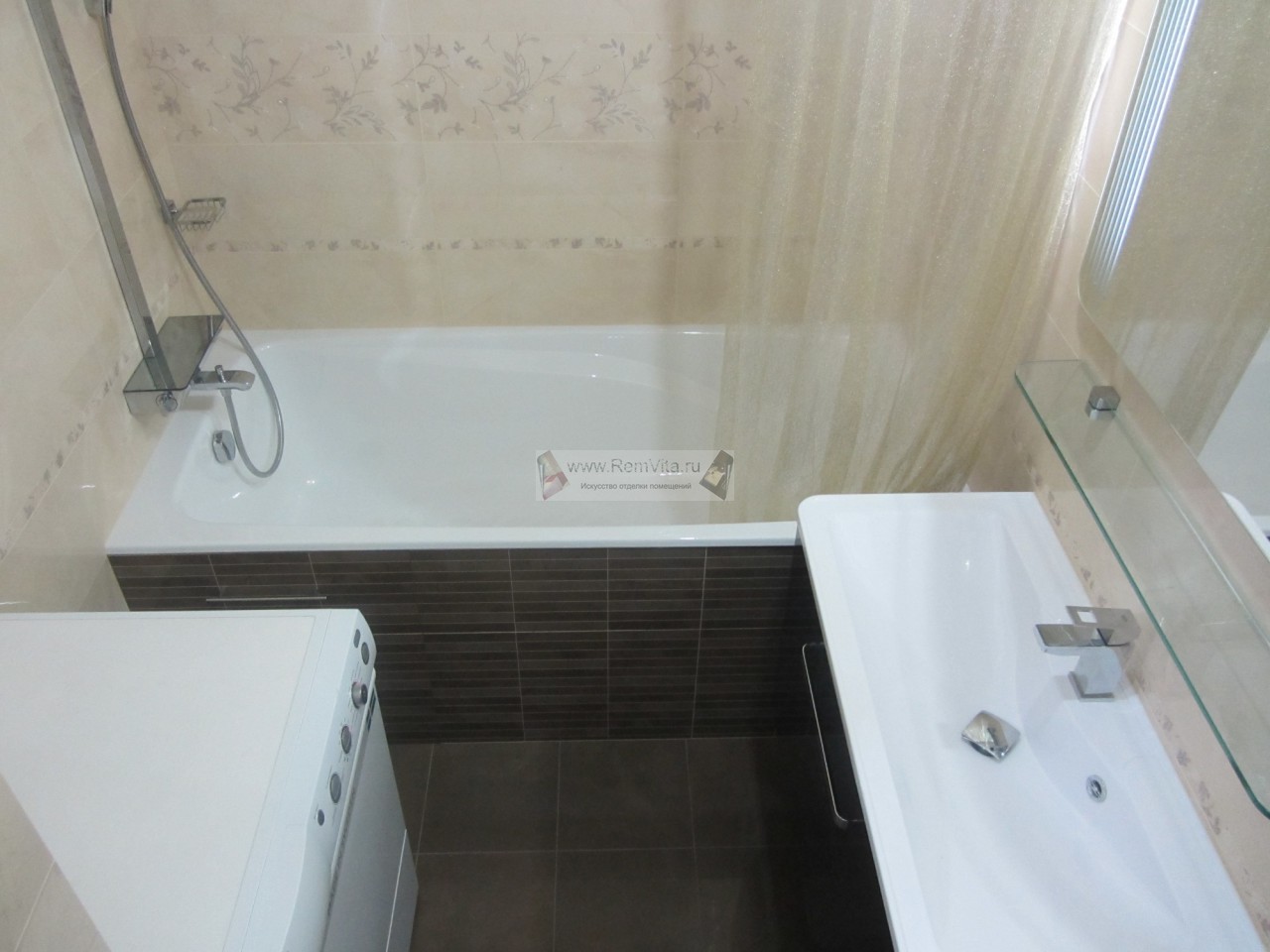

176 - Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров - фото 10 из 10 - На этом, ремонт подошёл к своему завершению. Благодарю за внимание.

По вопросам качественного ремонта ванных комнат обращайтесь - mob: 8 (903) 273-45-60; e-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. - С уважением, Виталий Николаевич.
img 176

1 - Ремонт ванной комнаты и санузла - начинаем с демонтажа:
демонтаж старой кафельной настенной и напольной плитки, экрана под ванной, всей имеющейся сантехники, а также старых дверей и,
далее - стен и потолка ( сантехкабины из ацэида) ванной комнаты и санузла...

2 - Толщина стен сантехкабины (слева ванная – справа коридор) -
- демонтаж сантехнической кабины из ацэида (шифер)

3 - После демонтажа декоративной панели (из ДСП) по периметру внешней стены (стены с дверьми), Вы можете видеть расстояние между несущей, бетонной стеной и стеной сантехкабины, при этом не стоит забывать и о толщине стены самой сантехкабины + 6 см.!

4 - Такая же история и под потолком: расстояние между несущим,
бетонным перекрытием и потолком сантехкабины,
при этом не стоит забывать и о толщине стенки - (потолка)
самой сантехкабины = (+6 см)!
Итого: потолок опущен на 12 -13 см....

5 - Расстояние между бетонным потолком и потолком сантехнической кабины.
- Всю эту полезную площадь мы присоединим к ванной комнате и санузлу...

6 - Плинтус (пластик) вдоль ванны, якобы обеспечивал герметичность
сопряжения ванны и стены, облицованной, сантехнической кабины (ацэид) -
- но «вода дырочку найдёт!»

7 - Подводка к мойдодыру (раковине) и остальным приборам в ванной комнате, была выполнена металлической оцинкованной трубой ½"
- со множеством замурованных в стене
и недоступных для обслуживания соединений,
Кроме этого были установлены не качественные (силумин) краны для подключения смесителя, которые при демонтаже, просто развалились в руках.

8 - После демонтажа экрана (из кирпича) под ванной и фановой ПВХ трубы (канализация) можно увидеть что труба на половину забита - это означает , что был выполнен неправильный уклон при монтаже фановых (канализационных) труб ,
или его вовсе не было.

9 - Общий вид демонтажа старых труб..
труба наполовину засорена.!

10 - Общий вид после первичного демонтажа плитки и экрана под ванной (кирпич), -
- («вода дырочку найдёт!»).
- На фото по ремонту ванной комнаты Вы видите, что облицовка стен
производилась способом нанесения клея на плитку по углам, а не по всей площади,
что не допустимо при качественном ремонте ванных комнат и санузлов!

11 - В Ваших интересах не затягивать с ремонтом ванной комнаты и не доводить её тем самым до плачевного состояния...-
- Вид под ванной, после демонтажа экрана под ванной (кирпич) и плинтуса (пластик) по периметру ванной
- «вода дырочку найдёт!».

12 - Труба ПВХ, вместе с трубой ХВС, уходит за стену (в отверстие, выдолбленное в ацэиде) и выходит в коридоре (на фото № 2- справа),
где, на паркете и была установлена стиральная машинка – выход из положения???

13 - «Картина маслом!» - обратите внимание на соединения и копну проводов внутри стены сантехкабины из ацэида для монтажа тройного блока выключателей и розетки – внешний вид со стороны ванны.

14 - Провод для подключения стиральной машины был запитан от розетки тройного блока и протянут за плинтусом -

(будучи замурованный, между ж/бетонным поддоном и капитальной, бетонной плитой перекрытия) - к «стиральной машине» без, всякого рода дополнительных: защиты и изоляции!
– просто кудесники!

15 - Осталось произвести демонтаж стены слева (ацэид) и железо-бетонного поддона, оставшихся от старой сантехкабины, потому, что при качественном возведении новых стен,

они должны опираться на несущее основание, а не на сомнительные и подвижные стяжки

или ж/б поддоны.

16 - После того, как мы избавились от ж/б поддона, образовалось сквозное отверстие между этажами - для основных стояков: труб ХГВС

и канализации, которое ранее было заделано застройщиком - с помощью деревянных реек с оргалитом (в виде опалубки) -

далее- цементным раствором, вперемешку со строительным мусором...

17 - Вид снизу: отверстие для прохода основных (между этажами) стояков: труб ХГВС и канализации, которое ранее было заделано цементным раствором вперемешку со строительным мусором.

18 - С помощью уголков по периметру всего отверстия, куска ацэида, оставшегося после демонтажа сантехкабины, сооружаем опалубку, затем, армируя, заполняем её цементным раствором.

19 - Общий вид процесса

20 - Далее удаляем со стен будущей ванной комнаты (коридора) обои, шпатлёвку и остатки старой штукатурки…

21 - Для качественного ремонта удаляем всё,
обязательно - до бетонного (несущего) основания!...

22 - Для этого можно воспользоваться «шансовым инструментом» -

23 - Топориком и…

24 - и жёстким скребком …

25 - На данном фото, Вы видите что в итоге должно получится!- для очистки стен площадью около 6,5 кв/м. от шпаклёвки и т.п.

- «шансовым инструментом»
- мне потребовалось 2 рабочих дня и невозможная куча сил и терпения!,
причем терпения не только моего, но и соседей!

26 - Но если Вы цените свои и чужие нервы, время и здоровье,

можно арендовать - Зачистной фрезер по бетону (на фото- PROTOOL RGP 80 – 11E 1100W).

Зачистной фрезер Festool RENOFIX RG 80 E-Plus с насадкой: Головка режущая с алмазной чашкой для бетона FESTOOL DIA HARD - RG 80 или: Головка режущая FESTOOL SZ - RG 80 - выполнит такую работу за 1,5- 2 часа вместо 2-х рабочих дней!

27 - Далее, при качественном ремонте, очищенный до основания бетон -

обрабатываем грунтовкой глубокого проникновения (KNAUF- Tiefengrund ) ;

После полного высыхания наносим в 2 слоя грунтовку для гипсовой штукатурки (KNAUF - Betokontakt) - для лучшей адгезии (сцепления, прилипания) штукатурки с основанием.

28 - Сверлим и выставляем по отвесу закладные (саморезы),

для будущих маяков из смеси (Ротбанд).
После высыхания маяков, обрабатываем их специальным образом...и смотрим далее...

29 - Штукатурим основную стену,
заполняя пространство межу маяками, смесью (Ротбанд )

30 - Штукатурная смесь Ротбанд (на гипсовой основе) наносится на стену мастерком и разравнивается посредством полутёрка

и правила STAYER (двухват) или STABILA

31 - Маяки, при штукатурке стен, играют роль опоры для правила, по которым и вытягивается вся плоскость стены - вид сбоку...

32 - Устройство маяков из Ротбанда.
Расстояние между маяками (для удобства нанесения и выравнивания смеси )
- не должно превышать 150 - 160 см.

33 - Штукатурка стен смесью Ротбанд - на гипсовой основе – вид сверху.

34 - Штукатурка стен смесью Ротбанд - на гипсовой основе – общий вид

35 - Штукатурить стены начинаем, отступив от пола около 12 – 15 см по всему периметру, для корректного нанесения гидроизоляционных слоёв на пол санузла и ванной комнаты.

36 - Отступаем от пола около 12 – 15 см по всему периметру для гидроизоляции пола (макросъёмка).

37 - После штукатурки всей поверхности стены -
- проверяем плоскость по правилу - как по горизонтали…

38 - Также проверяем и по вертикали и диагонали: - погрешность ( по отвесу и шнурке) - не должна превышать 1 мм. по всей плоскости!

39 - Вид снизу – Замена центральных (основных) стояков ХГВС ( холодного и горячего водоснабжения) - на газосварке;
Очистка и устройство вентиляционного отверстия для лучшей тяги при качественном ремонте ванной комнаты и санузла.

40 - Окраска центральных стояковых труб – «серебрянкой» - защита от коррозии.

41 - Вид сверху – центральные трубы, в процессе замены прижали ближе к стене - этим освободили дополнительное место для размещения необходимых сантехнических приборов в сантехническом шкафу: фильтров с промывкой, редукторов,

водосчётчиков, а также коллекторов водоразбора … далее...

42 - Общий вид – на нужной нам высоте, были вварены отводы для кранов ХГВС и полотенцесушителя

(с устройством байпаса на стояке ГВС). - далее...

43 - На левой стене, относительно труб (перегородке между жилой комнатой и санузлом),

- Вы, наблюдаете сквозную трещину, которая потом, может проявиться

на облицованной поверхности (плитке) …

44 - Трещина оказалась не одна – не хороший признак! – позже уделим особое внимание этой стене – дополнительно усилив её.

(смотрите с фото 59 и далее)

45 - За ненадобностью, в будущей ванной комнате, на полу – паркета, - аккуратно подрезаем с последующим его демонтажем, учитывая расположение и размеры новых стен ванной комнаты и санузла.

46 - Очищаем от битума и т.д. - до бетонного основания несущую плиту перекрытия.

47 - Предварительно разметив линии (учитывая правильную геометрию помещения – углы равны 90 градусов), вдоль которых встанут новые стены, приступаем к возведению новых перегородок в ванной комнате, с привязкой (закладными) к несущим ж/бетонным стенам.

48 - Для кладки стеновых перегородок используем блоки YTONG - Газобетон автоклавного твердения плотностью D-500, и размером 625 х 250 х 75 мм.

В расчётах, перед возведением перегородки между ванной комнаты и санузлом,

не стоит забывать и про длину чугунной ванны ( L = 1м. 80см.) -
поэтому, длина стены, вдоль которой встанет ванна (после штукатурки),
должна быть меньше длины ванны ~ на 2,5 см. ( L= 1м. 77,5см.),
- чтобы торцы ванны утопали в стене, каждый, не меньше чем на 1 - 1,5 см.

49 - Возведение новых перегородок, и санузлов, из газобетонных блоков YTONG - при качественном ремонте ванных комнат

50 - Кладку производим по уровню (горизонт), учитывая правильную геометрию помещений: все углы равны 90 градусов!

51 - Также контролируем уровень новых стен (ванной комнаты и санузла) по вертикали и расстояние

от ранее оштукатуренной, противоположной стены.

52 - Перед возведением стен газобетонные блоки предварительно грунтуем
(грунтовкой KNAUF - Tieftngrund) со всех 4-х торцов, для лучшей адгезии...

53 - Через пару рядов врезаем и замуровываем «стяжку» или арматуру (D = 8-10 мм.) - как дополнительное усиление кладки

– особенно на углах.

54 - Над дверными проёмами как закладные и опору, я использую арматуру D-12.

55 - На потолке подготовка поверхности производится также как и везде: очищаем от шпаклёвки и т.п. - до основания

и проходим грунтовкой глубокого проникновения KNAUF.

56 - После высыхания верхних рядов кладки, используя лазерный нивелир (построитель плоскостей), размечаем места будущих маяков
и выставляем закладные по строительному отвесу, относительно ранее оштукатуренных стен ...

- смотрим далее...

57 … Учитывая правильную геометрию помещения:
углы = 90 градусов и параллельность противоположных стен...

58 - Общий вид - обрабатываемая (на фото) стена, должна быть параллельна противоположной и перпендикулярна соседней...

59 - С проблемной стеной поступим следующим образом: чтобы не терять драгоценные сантиметры площади (ширина туалета) - сделаем усиление стены – арматурой: Так как стенка завалена в нашу сторону, сверлим для арматуры отверстия вверху стены так, чтобы арматура вверху «утопала» в стене - (перепад по отвесу, у данной стены, составляет 4,5 см с нуля).
смотрим далее...

60 - Предварительно расшив злополучные трещины и замазав их плиточным клеем (не забывая про грунтовку), нашив сетку для лучшего сцепления – сверлим отверстия под арматуру и в полу (учитывая перепад стены).
смотрим далее...

61 - Электродуговой сваркой варим некое подобие армирующей сетки…

62 - Края (торцы) горизонтально расположенной арматуры также засверливаем (в стенку с дверным проёмом - на фото - слева).
смотрим далее...

63 - Сварочный шов, длиной в пять диаметров (арматуры) - обеспечит целостность арматуры

Далее закрепляем всю конструкцию к стене монтажными пластинами (дюбель+саморез).
смотрим далее...

64 - Потому, как стена завалена на нас, основной слой штукатурки приходится на её нижнюю часть...
смотрим далее...

65 - Специальной смесью на цементной основе (М-300) наносим необходимый наброс…
смотрим далее...

66 - Итак, шаг за шагом…
- смотрим далее...

67 - Выравниваем (штукатурим) всю стену, утопив арматуру …
- смотрим далее...

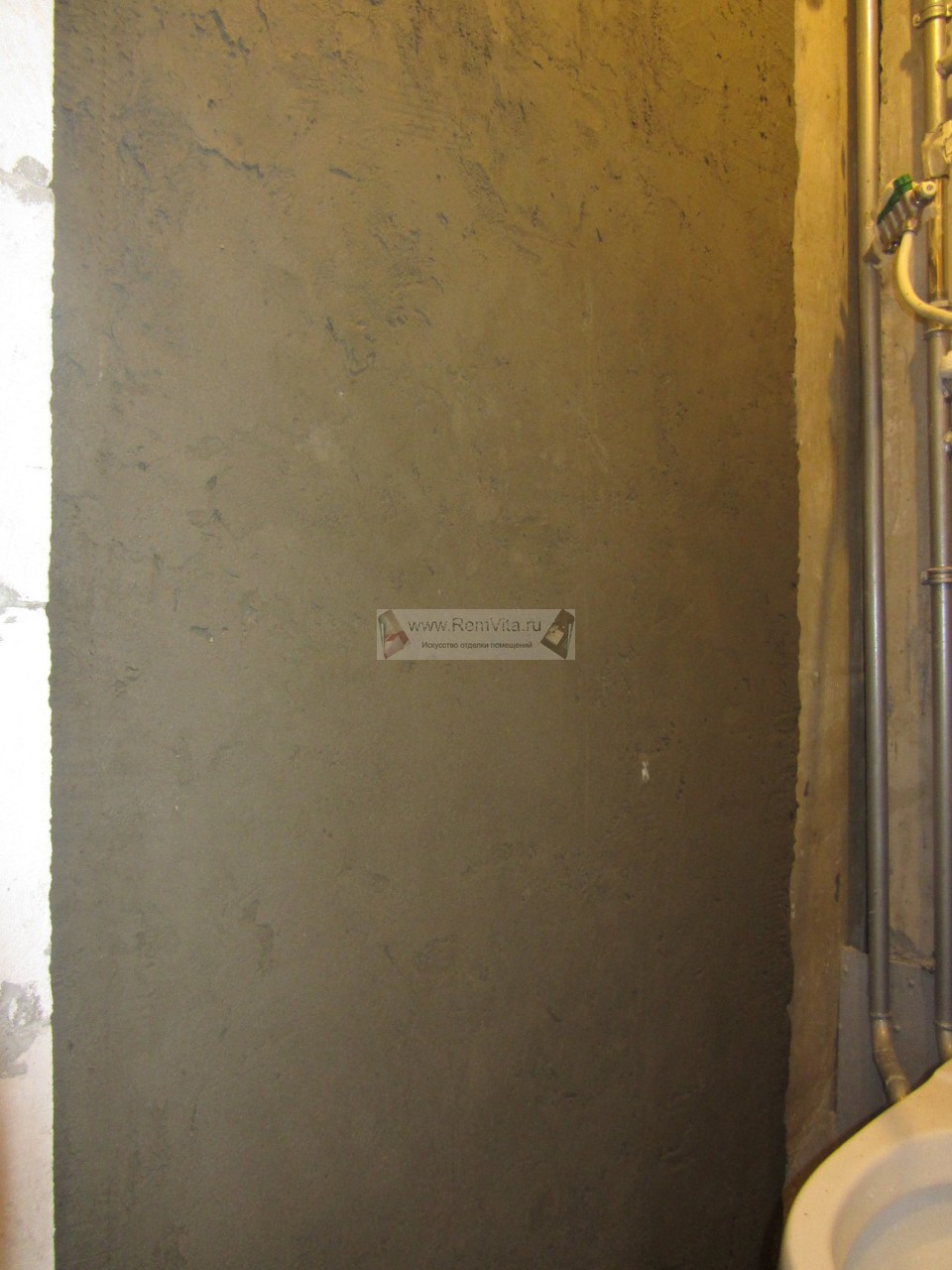

68 - Общий вид армированной стены. - И это был - только черновой наброс (смесью на цементной основе)...
- смотрим далее...

69 - Вид сверху (внизу слой составил около 5 см.)

– ну чем не монолит!?
Пока стенка будет сохнуть, завершаем остальные работы по штукатурке ванной комнаты и санузла…
- смотрим далее...

70 - Начинаем монтаж сантехнической сборки для ХГВС, с установкой всей необходимой арматуры и приборов в сантехническом шкафу - смотрим далее...

71 - Неотъемлемой частью сборки являются: косые фильтры грубой очистки FAR, фильтры HONEYWELL серии FK06 с прямоточной промывкой и редукционным клапаном, Коллекторы водоразбора ‘’FAR’’, Обратные клапаы ‘’BUGATTI - EURO’’, и конечно приборы учета расхода воды ITELMA - на фото ремонта ванной комнаты и санузла.

72 - Всю сантехническую сборку закрепляем на кронштейнах

(по уровню) – общий вид.

73 - Невзрачную трубу отопления, в ванной комнате, прячем в короб, после монтажа на газосварке, выводов для подключения радиатора отопления - смотрим далее...

74 - Монтаж усиленного металлического каркаса
из металлических профилей KNAUF.
- смотрим далее

75 - Готовый каркас зашиваем ГКЛВ (влагостойкий гипсокартон) 9,5см. в два слоя, так чтобы стык гипсокартона на первом слое перекрывался целым листом второго слоя.
- смотрим далее...

76 - Предварительно разметив и выполнив все пыльные работы, по устройству необходимых штроб - приступаем к коллекторной разводке новых труб REHAU Rautitan Stabil (труба для ХГВС из молекулярно сшитого полиэтилена (PE-Xa/AI/PE)) - техникой соединения на надвижной гильзе без резиновых уплотнительных колец - аксиальным прессом, а также фановых труб

внутренней канализации -"OSTENDORF"

Каждая из труб ХГВС, протянута от коллектора - до водорозетки каждого из приборов - цельной! - то есть- без всяких дополнительных, замурованных и недоступных для обслуживания соединений!

77 - Предварительно размеченные сантехнические выводы (водорозетки) для подключения полотенцесушителя, смесителя для ванны, и стиральной машины с фановыми (канализационными) отводами)…

78 - Все водорозетки крепятся на специальных,
монтажных рейках "Rehau".

79 - Трубы водоснабжения и канализации, (для подключения «мойдодыра») расположенные вдоль стен, скрываются за установленной ванной, поэтому штробить стены не следует.

Фановая труба ‘’OSTENDORF’’ D-50 (мм) имеет уклон 4(см) в сторону слива, а все повороты фановой трубы выполнены не одним отводом в 90 градусов, а двумя отводами - по 45 градусов, что гарантирует её длительную эксплуатацию - без засоров!

80 - Водорозетки на монтажной рейке и фановый (сливной) отвод для мойдодыра выставляем на необходимой высоте и центруем относительно монтажа будущих сантехприборов…

81 - Сантехнические выводы (водорозетки) для подключения мойдодыра устанавливаем на определенной высоте, с учетом внешних размеров подвесной -
тумбы с раковиной и относительно монтажа будущих сантехнических приборов -
- при качественном производстве ремонтных работ в ванной комнате...

82 - Разводка электрических проводов от щитка - NUM (1,5; 2,5; 4) х 3; (свет, розетки, водонагреватель и вентиляторы для принудительной вытяжки), а также, контура заземления

(центральных труб и чугунной ванны). Розетка для подключения стиральной машины выведена с отдельного эл. автомата ABB 16А (от эл.щитка) – самостоятельным проводом, а также, отдельный провод (от отдельного автомата) был проведен для подключения проточного водонагревателя

от немецкого производителя: ‘’STIEBEL ELTRON’’

83 - Опускаем на нужную высоту (по стене в штробе) и отдельный провод для подключения подсветки на зеркале.

84 - Устройство уплотнительной деформационной ленты (на сопряжениях пол - стена).
- Начиная штукатурить стены, мы отступили 12-15 см от пола по всему периметру,

именно для того, чтобы достойным образом нанести гидроизоляционные слои, которых на данном объекте было ровно четыре…смотрите далее...

85 - Первые два слоя были выполнены гидроизоляционной смесью
« Ceresit CR 65» на цементной основе.
После полного высыхания предыдущих слоёв, нанесли слой Эластопаз / жидкой резины - «Pazkar»/ (однокомпонентная битумно-полимерная гидроизоляция на водной основе)

86 По всему периметру помещения - на сопряжениях (стена-пол)
используем деформационную, уплотнительную ленту "SEMIN".

87 - После высыхания первого слоя - наносим 2-й, заключительный слой битумно – полимерной гидроизоляции

88 - Внешний вид общего гидроизоляционного слоя в ванной комнате.

89 - Гидроизоляционные слои подняли на стену - немного более 10 - ти сантиметров.

90 - Поднимать гидроизоляционный слой выше (на стену) не имеет смысла
потому, что уровень порожков в ванной и санузле, будет заведомо ниже уровня слоя гидроизоляции на стене.

91 - После монтажа короба и отводов для принудительной вентиляции, займёмся устройством каркаса для консоли, опустив её на необходимую высоту от потолка

(рассчитав раскладку плитки от верхней части инсталляции) – на уровень меж плиточного шва,
в будущей облицовке плиткой стен санузла …

92 - Вид снизу: монтаж вентиляционных короба и отводов для
принудительной вентиляции -
- (с последующей установкой вентилятора Silent - 100).

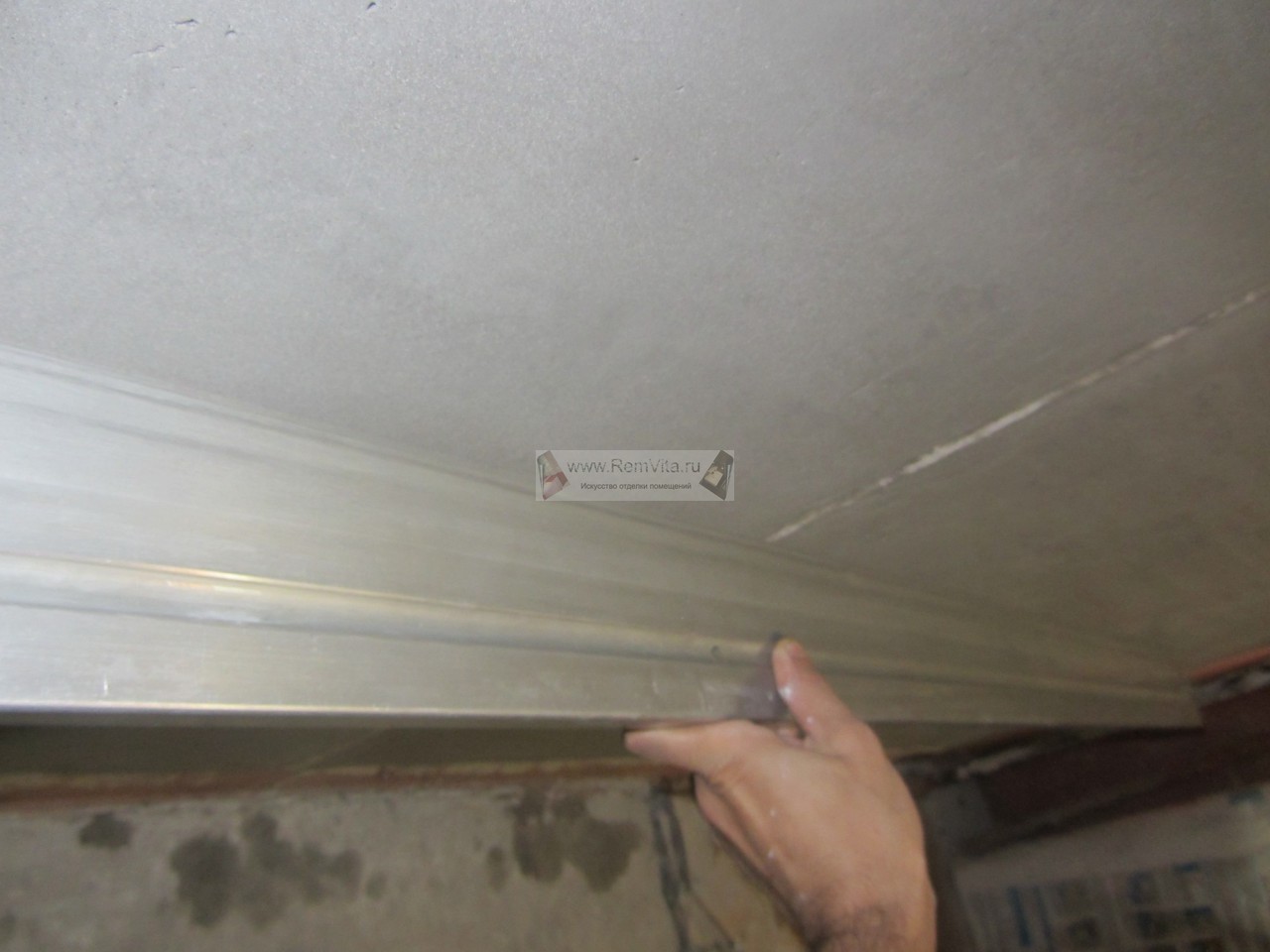

93 - Закрепив к стенам и потолку направляющую для стоек, завершаем каркас для консоли из качественных, металлических профилей "KNAUF"…

94 - Готовый, усиленный, металлический каркас "зашиваем" влагостойким
гипсокартоном ГКЛВ 9,5 мм. в 2 слоя…

95 - Производим монтаж усиленного каркаса (из профилей «KNAUF») с «привязкой» к станине инсталляции для скрытых смывных устройств, который, вместе со станиной -"зашиваем"

влагостойким гипсокартоном (ГКЛВ) 9,5 мм. - в 2 слоя; -

- после чего, завершаем гидроизоляционные работы в санузле...

96 - 0бщий вид подготовленной рабочей зоны (стены) под облицовку керамической плиткой…
- После полного высыхания гидроизоляции, устанавливаем по уровню маяки и заливаем стяжку – быстротвердеющим наливным полом «Старатели»
(в ванной комнате и санузле) - в один уровень …

97 - На данную, усиленную консоль, после облицовочных работ в санузле, будет крепиться натяжной потолок,

а также электрический вентилятор "SILENT 100" - для принудительной вытяжки.

98 - Устройство вентиляционного отвода в ванной комнате

– вид со стороны ванной комнаты.

99 - Подготовленные стены грунтуем грунтовкой глубокого проникновения
KNAUF – Tiefengrund, и после полного высыхания стен,

предварительно разметив по высоте уровень нижнего края плитки,
приступаем к облицовке стен (ректифицированной плиткой пр-ва Италия) в ванной комнате,

используя высококачественный плиточный клей от немецкого производителя

- LUGATO (SICHERHEITSKLEBER FLEXIBEL)

100 - Рассчитываем высоту уровня установки ванны и
отмечаем от нижнего бортика ванны - вверх:
высоту плитки и бордюра, учитывая размер межплиточных швов -
- от этого уровня и начинаем облицовку стен...

101 - Установка чугунной ванны "Jacob Delafon" производилась
после облицовки стен над ней (до потолка) и отступив от ванны вверх 1- 2 плитки,
чтобы во время облицовки, случайно, не испортить эмаль ванны...

102 - При установке, ванна была утоплена в стену на 1,5 см.
- (для этого была выполнена штроба на необходимой высоте) -
- после чего торцы бортиков ванны муруем в штробе,
используя гидроизоляционную смесь на цементной основе Ceresit CR-65
вид задней части ванны...

103 - Торцы бортиков ванны муруем в штробе,
используя гидроизоляционную смесь на цементной основе Ceresit CR-65

для жёсткой установки...

104 - Установка чугунной ванны "Jacob Delafon" по уровню, на необходимой высоте, относительно слива.
Недоступную (снизу) часть штробы, заполняем монтажной пеной.
- Под ножки ванны подложен (крепкий) кирпич для того,чтобы уменьшить люфт качения ванны -
- (чем длиннее болт, регулирующий высоту ванны, тем больше качается сама ванна).

105 - Подключение чугунной ванны "Jacob Delafon" к системе канализации
выполняем с помощью канализационных отводов "OSTENDORF",
и проверяем соединения на герметичность, наполнив ванну водой...

106 - Сифон (гидрозатвор) был собран из отводов "Ostendorf"
Прямой отвод от обвязки (белый) от McAlpine (МакАлпайн),
также, при установке, не забываем и про заземление ванны.

107 - Устройство отверстий в керамической плитке под розетки и др. -
обеспечиваем посредством алмазных коронок
- по плитке и керамограниту от BOCSH

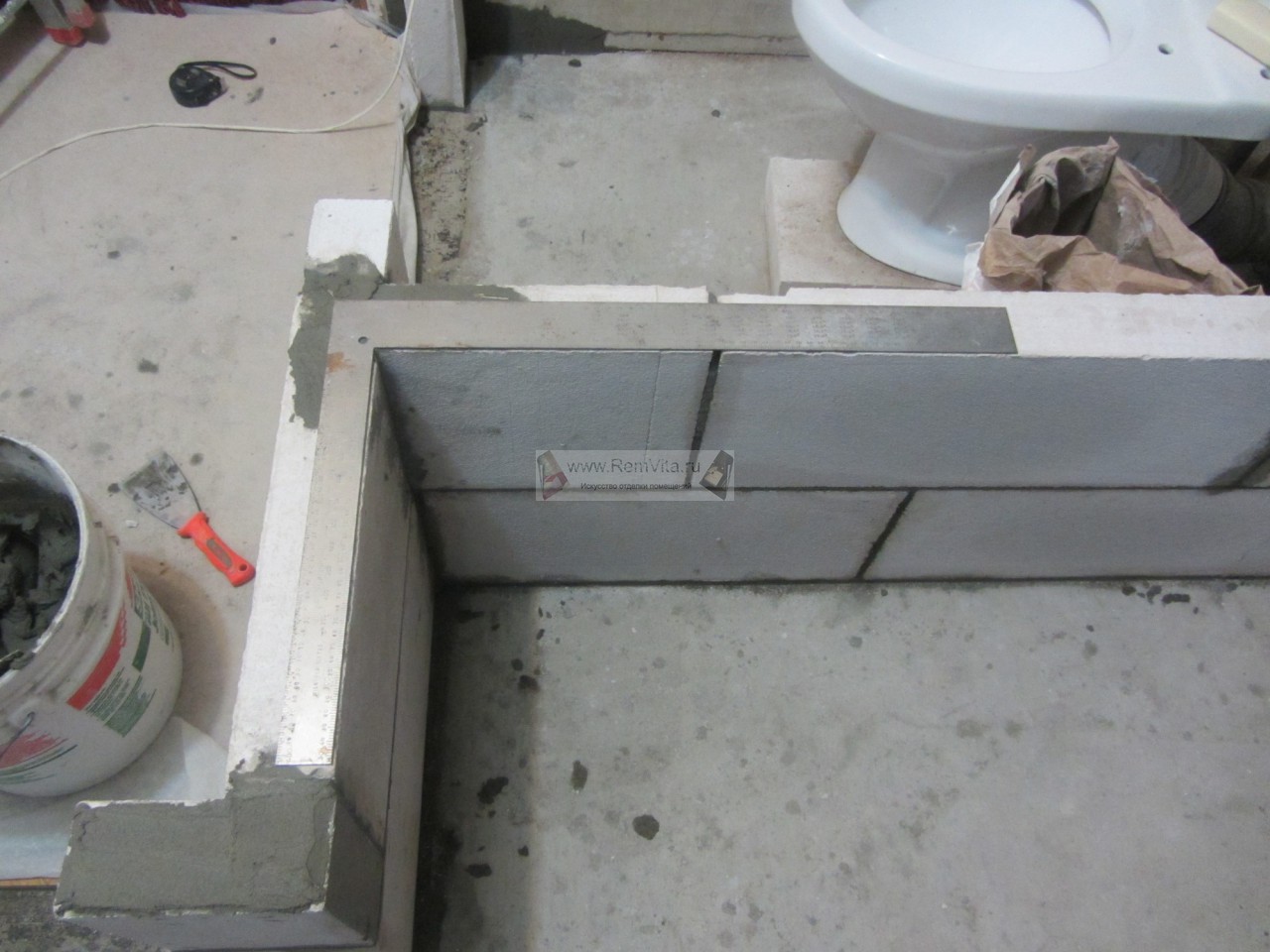

108 - Монтаж экрана под ванной из газобетонных блоков 620х250х75 с дальнейшей штукатуркой поверхности, и установка ревизионного люка - невидимки (металл) под облицовку плиткой.
После выправки дверцы люка плиточным клеем, приступаем к настилу плитки на пол используя высококачественный плиточный клей от немецкого производителя - LUGATO (SICHERHEITSKLEBER FLEXIBEL)

109 - После установки ванны, заканчиваем облицовку стен ванной комнаты с устройством внешних углов в облицовке 90 градусов, посредством запила торцов плиток
под 45 градусов, без плиточной раскладки для вешних или внутренних углов...

110 - Контролируем сопряжения горизонтальных и вертикальных швов
во всех углах при облицовки стен и короба, ректифицированной плиткой, в ванной комнате...

111 - После подрезки плитки по периметру ванны, нижний край плитки совпал с нижним краем бортика ванны, - чего и требовалось добиться! (смотрите фото № 100)

112 - Настил (укладка) плитки на пол и облицовка стен в санузле с устройством полочки

над рамой инсталляции...

113 - Облицовку стен в ванной комнате и санузле завершаем подрезкой нижнего ряда плитки к полу - внешний вид после затирки. Затирка плитки производилась - затиркой для межплиточных швов на цементной основе от ведущего, в этой области, производителя - MAPEI - Ultracolor Plus.

114 - Общий вид облицовки стен и экрана под ванной (вместе с люком невидимкой) -
- При облицовке экрана под ванной, мне не пришлось подрезать верхний край, верхнего ряда плитки , потому, что после подрезки плитки по периметру ванны, нижний край плитки совпал с нижним краем бортика ванны (см. фото № 111)

115 - Слева от ванны были выведены
- водорозетка для ХВС и канализационный отвод для установки стиральной машины,
а также будет установлено две электрические розетки (на фото слева)

116 - Устройство порожка в ванной комнате
с использованием раскладки (латунь - хром), скрывающей торец плитки

117 - Установка смесителя со штангой (наружный монтаж) от немецкого производителя "HANSGROHE"

118 - Внешний вид после установки смесителя со штангой от немецкого производителя "HANSGROHE"

119 - Сопряжение межплиточных швов ректифицированной плитки
на внуренних углах - внешний вид

120 - Установка приборов и аксессуаров, после ремонта, в ванной комнате...

121 - Сопряжение межплиточных швов ректифицированной плитки
на внутренних углах - внешний вид.
Установка приборов и аксессуаров, после ремонта, в ванной комнате:

122 - Для удобства открытия дверцы ревизионного люка устанавливаем ручку

123 - Шов сопряжения кафеля на стене и ванны в 2 мм., также затираем - затиркой для меж плиточных швов на цементной основе MAPEI - Ultracolor Plus.

124 - Установка (монтаж) подвесной тумбы с раковиной и подключение

к системе водоснабжения и канализации ...
Конечно, после установки, все необходимо проверять собственным весом! - что и поспешил сделать Бэрик.

125 - Устанавливаем стиральную машину по уровню, с подключением к системе водоснабжения и канализации (установка электрических розеток, крана для подачи воды и обратного клапана для слива в канализационный отвод)

126 - Установка полотенцесушителя "Сунержа"

127 - Установка полотенцесушителя "Сунержа" с подгонкой эксцентриков таким образом,
чтобы расстояние между накидной гайкой и отражателем было минимальным!

128 - Установка розеток для стиральной машины и дополнительных электроприборов...

129 - Установка (навес, монтаж) зеркала с подсветкой
и аксессуаров: полочки под зеркалом и держателя для полотенца...

130 - Общий вид установки подвесного мойдодыра и зеркала с полочкой -
- справа от ванны.

131 - Утройство порога в ванной комнате - вид со стороны коридора

132 - Монтаж подвесного "пенала" в ванной комнате и установка радиатора отопления...

133 - Общий вид (от двери) установки подвесной мебели и сантехприборов в ванной комнате

134 - Общий вид установки подвесной мебели,сантехнических приборов
и аксессуаров в ванной комнате...

135 - Люк - невидимка с трёхзвенной петлёй (под плитку) установлен в экран под ванну

- для удобного обслуживания слива - перелива (обвязки) под ванной

136 - Люк - невиимка с трёхзвенной петлёй - полный доступ к "обвязке" под ванной!

137 - Внешний вид ванны после монтажа необходимых приборов

138 - Общий вид после установки смесителя с жёсткой штангой (наружный монтаж)
для ванны - "HANSGROHE"

139 - Внешний вид ванны после капитального ремонта

140 - Внешний вид задней части ванны

141 - Установка смесителя HANSGROHE (на гибкой подводке)

и донного клапана на раковину, с подключением к системе водоснабжения и канализации.

142 - Внешний вид установленного, подвесного мойдодыра в ванной комнате
с подключением к системе водоснабжения и канализации.

143 - Подвесная тумба и раковина (мойдодыр) - вид сверху...

144 - Зеркало с подсветкой над подвесным мойдодыром в ванной комнате..

145 - Установка (навес) подвесной мебели в ванной комнате - общий вид

146 - В коробе обеспечиваем вентиляционные отверстия.
Монтаж (навес) подвесной мебели в ванной комнате - вид внизу

147 - Устройство внешнего угла, при облицовке короба ректифицированной плиткой, с запилом торцов плитки под 45 градусов - вид сверху.
По вопросам ремонта ванных комнат и санузлов обращайтесь по mob. 8-903-273-45-60
С уважением, Виталий Николаевич

148 - В санузле, для удобного и полного доступа к сантехприборам в сантехшкафу

были установлены рольставни - внешний вид

149 - Для принудительной вентиляции в санузле был установлен
электрический вентилятор SILENT 100

150 - Общий вид санузла (туалет) после капитального ремонта.
Ремонт ванных комнат и санузлов: (демонтаж, монтаж, штукатурка стен по отвесу, сантехника разводка труб, установка, плитка (облицовка), установка сантехнических приборов и аксессуаров) - www.Remvita.ru
По вопросам ремонта обращайтесь по - mob: 8-903-273-45-60
С уважением, Виталий Николаевич.

151 - Ремонт ванной комнаты и санузла с перепланировкой (под ключ) - в Москве (частная квартира): Монтаж сантехнического оборудования в сан/тех. шкафу: Проточного водонагревателя от немецкого производителя - "STIEBEL ELTRON", Шаровых кранов BUGATTI на стояки ХГВС и ГСВ, Косых фильтров предварительной очистки воды - FAR (3/4"); Счетчиков расхода воды ITELMA; Обратных клапанов - BUGATTI (Euro); Фильтров "HONEYWELL FK-06" с прямоточной промывкой и редукционным клапаном; Коллекторов водоразбора FAR и разводка новых труб водоснабжения (REHAU - Stabil) а также фановых труб (Ostendorf) - пр-во Германия - до сантехнического прибора. ( полный и удобный доступ ко всем cантехническим узлам и приборам в сантехшкафу) - что, согласитесь - не мало важно!

152 - Фильтр предварительной, грубой очистки
от механических частиц - FAR 3/4 и счетчики расхода воды ITELMA

153 - Вид слева - сборка в сантехшкафу - www.remvita.ru

154 - Вид справа - сборка в сантехшкафу.

Ремонт ванной комнаты и санузла с перепланировкой (под ключ) - в Москве (частная квартира): Монтаж сан/тех. оборудования в сан/тех. шкафу: Проточного водонагревателя от немецкого производителя - "STIEBEL ELTRON"; Шаровых кранов BUGATTI на стояки ХГВС ; Косых фильтров предварительной очистки воды - FAR (3/4"); Счетчиков расхода воды ITELMA; Обратных клапанов - BUGATTI (Euro); Фильтров "HONEYWELL FK-06 1/2 ААМ" с прямоточной промывкой и редукционным клапаном; Коллекторов водоразбора FAR и разводка новых труб водоснабжения (REHAU - Stabil) а также фановых труб (Ostendorf) - пр-во Германия - до сантехнического прибора.

155 - Вид сверху - сборка в сантехническом шкафу - удобный доступ!
Полочка из плитки - над установленной рамой (инсталляцией для скрытых смывных устройств)

156 - Ремонт ванной комнаты и санузла с перепланировкой (под ключ) - в Москве (частная квартира): Коллекторная разводка новых труб водоснабжения - REHAU RAUTITAN - Stabil от распределительного коллектора до прибора, без замурованных, в стенах, тройников и дополнительных соединений.

157 - Устройство полочки из плитки над инсталляцией с использованием плиточной раскладки (латунь хром), скрывающей торец плитки
Установка приставного унитаза - внешний вид

158 - Установка приставного унитаза (для скрытых систем инсталляции)
и подключение всего оборудования
к системе канализации и водоснабжения...

159 - Установка приставного унитаза

160 - Внешний вид санузла, после установки приставного унитаза.

161 - Устройство порога в санузле с использованием плиточной раскладки (латунь, хром), скрывающей торец плитки - вид со стороны санузла (туалета)

162 - Обустройство и установка натяжного потолка в санузле без нагревательной пушки

163 - Общий вид санузла (туалета) после установки двери.

164 - Кнопка для экономичного и полного слива воды - для скрытого бачка системы инсталляции GEBERIT

165 - Натяжной потолок в ванной комнате (Италия). Монтаж производился без нагревательной пушки. Для освещения ванной комнаты как и санузла, были установлены точечные светодиодные светильники, т.к. в противном случае, установка дополнительных трансформаторов влечёт за собой и их дальнейшее обслуживание (замену), а значит и демонтаж потолка, что не входит в планы заказчика.

166 - Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров - фото 1 из 10 - обзор слева направо...

167 - Общий вид

168 - Установка электрического вентилятора SILENT - 100 с задержкой отключения - в ванной комннате
Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

- фото 2 из 10 - обзор слева направо...

169 - Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

- фото 3 из 10 - обзор слева направо...
- www.Remvita.ru - по всем вопросам ремонта обращайтесь - mob: 8 (903) 273-45-60 - С уважением, Виталий Николаевич

170 - Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

- фото 4 из 10 - обзор слева направо..

171 - Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

- фото 5 из 10 - обзор слева направо...

172 - Устройство естественной вентиляции короба:
сверлим отверстие внизу короба, а также - вверху.

- Ванная комната после капитального ремонта и установки всех необходимых приборов и аксессуаров

- фото 6 из 10 - обзор слева направо...

173 - Сверлим отверстие вверху короба для естественной вентиляции внутри короба.
- Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

фото 7 из 10- обзор слева направо...

174 - Вид снизу -
Устройство внешнего угла при облицовке ректифицированной плиткой, с запилом торцов плитки под 45 градусов
- Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

- фото 8 из 10- обзор слева направо..

175 - Устройство внешнего угла при облицовке ректифицированной плиткой, с запилом торцов плитки под 45 градусов .
Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров

- фото 9 из 10 обзор слева направо..

176 - Общий вид ванной комнаты после капитального ремонта и установки всех необходимых приборов и аксессуаров - фото 10 из 10 - На этом, ремонт подошёл к своему завершению. Благодарю за внимание.

По вопросам качественного ремонта ванных комнат обращайтесь - mob: 8 (903) 273-45-60; e-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. - С уважением, Виталий Николаевич.
